前言

在高速数字信号传输中，信号反射是导致波形畸变的重要原因。为了保证信号完整性，工程师通常会在信号路径的适当位置加入端接电阻（Termination）。端接方式有多种，其中**串联端接（Series Termination）**是一种结构简单、功耗低、常用于单向信号（如时钟线、地址线）的有效方法。
本篇将通过 ADS 仿真，带你直观地理解串联端接的工作原理、波形特征及其关键设计要点。

一、学习目标

1. 了解什么是串联端接及其典型应用场景；

2. 理解串联端接的波形特征与反射机理；

3. 学会通过 ADS 仿真分析串联端接对信号的影响。

二、仿真机理

串联端接的基本思想是：
在**驱动端（TX）**与传输线之间串联一个与传输线特性阻抗相匹配的电阻，使得反射波在源端被吸收，从而避免多次反射。

原理要点如下：

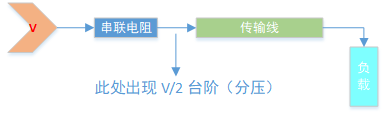

• 信号初次发射时，驱动端与串联电阻形成分压，信号幅度约为原信号的一半（½V）；

• 信号到达负载（RX）端后，如果负载阻抗与传输线匹配，则无反射，负载端最终接收到完整的信号；
