仿真学习系列（十七）：ADS仿真理解串联端接stub影响

前言

在前面的分析中，我们已经讨论过了串联端接对信号的影响。接下来，我们将进一步探讨信号从源端到端接电阻之间的导线部分，包括芯片输出到引脚、引脚到串联电阻的信号传输路径。本节内容旨在深入分析这些部分的影响，帮助我们更好地理解串联端接Stub的作用。

此外，我们还将讨论串联端接电阻的位置选择，尤其是在PCB布局（LAYOUT）设计中的位置，帮助大家更清晰地理解如何通过合理放置电阻来优化信号传输。

一、学习目标

1. 理解串联端接Stub对信号波形的影响；

2. 掌握Stub产生影响的根本原因；

3. 了解串联端接电阻在布局中的合理放置位置。

二、仿真机理

1. 通过放置理想传输线，对比波形发现其影响
2. 通过分析波形原因，更深理解反射。

三、仿真步骤

3.1 新建工程和原理图

（此部分与前文类似，略）

3.2 绘制原理图

1. 无Stub与有Stub的区别

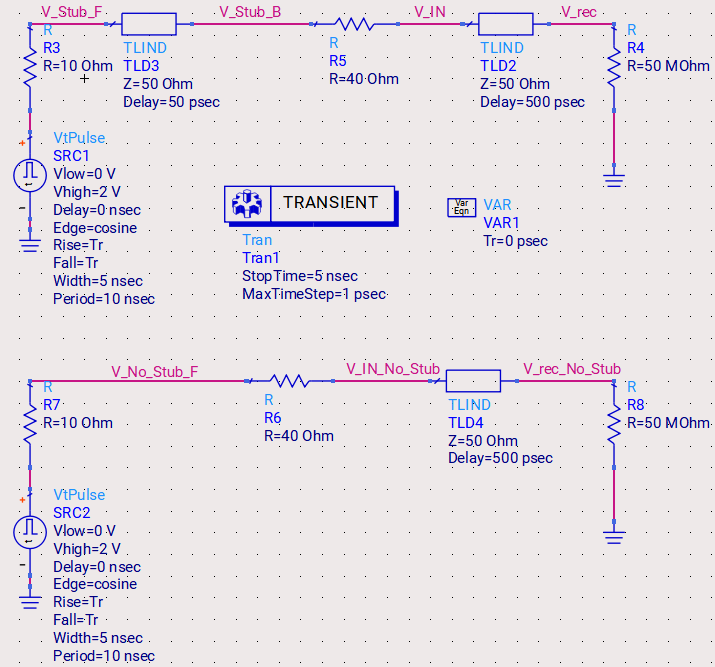

• 原理图如下
