BUG调试案例八：RK3588载板RTC问题分析

引言：

RK3588 载板已完成研发，并进入小批量试产阶段。本次共生产了 30 块板卡，其中两块出现了异常问题：一块为 YT8531SH 网口测试失败，另一块则表现为 RTC（实时时钟）功能异常。

本篇文章将重点分享 RTC 异常问题的定位与排查过程，这是一次发生在生产环节的真实案例。希望通过这个经验分享，为正在进行或即将开展类似项目的同行们提供一些思路和参考，帮助大家减少试错、避免不必要的损板损失。

文章将围绕以下四个部分展开：

• 基本介绍

• 问题现象与描述

• 调试过程与分析

• 故障定位与经验总结

一、基本介绍

RK3588核心模块尺寸为 65mm x 50mm，采用四颗 0.4mm 间距的 100Pin 板对板连接器，并通过四颗 M2 螺丝固定。该设计完整引出了 RK3588 的所有对外引脚信号，适用于需要高速数据传输和高可靠性的应用场景。

我们使用的是上海一家单位提供的模块，价格功耗做的都还可以。目前RK3588等都比较透明，这几年也比较火。

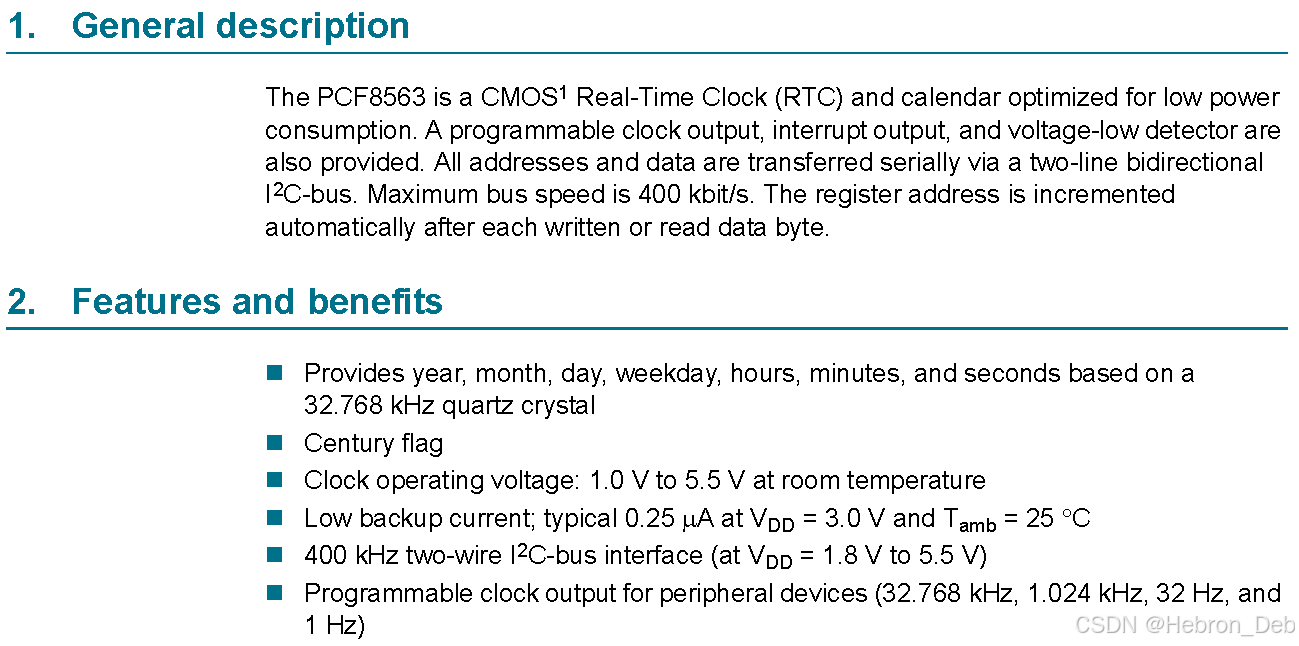

PCF8563TS/5

二、问题现象与描述

RTC功能在生产测试工具中提示ERROR，由于R
