Materials Studio建模之初阶

本文转载于，微信公众号，VASP学习交流，将会持续更新

• 新建工程：打开Materials Sautio会问是要开始一个新project还是打开一个以前的

• 选开启新的project，现在以氯化钠为例，以NaCl为名称

注意：不要保存在C盘，不要用中文命名

视窗介绍——三个 Explorer

• 从View的Explorer可见：Job Explorer、Project Explorer、Properties Explorer

• Job Explorer ，己完成的、正在跑的；显示运行的job，近端远程的状态都可以显示

•  Project Explorer ，各种输入与输出文件，可以查看结果、修改输出入的相关设定；

• Properties Explorer ，材料的原子及电子结构3D模型等物性数据，例如晶体晶胞边长、原子元素种类,键长键角，晶胞内原子数等。

得到NaCl晶体结构的两种方法

方法一：从MS库导入

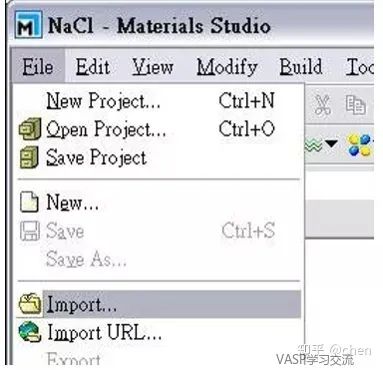

可以通过file→ import打开进入structure内建的分类，找到已经建好的结构

方法二：手动搭建

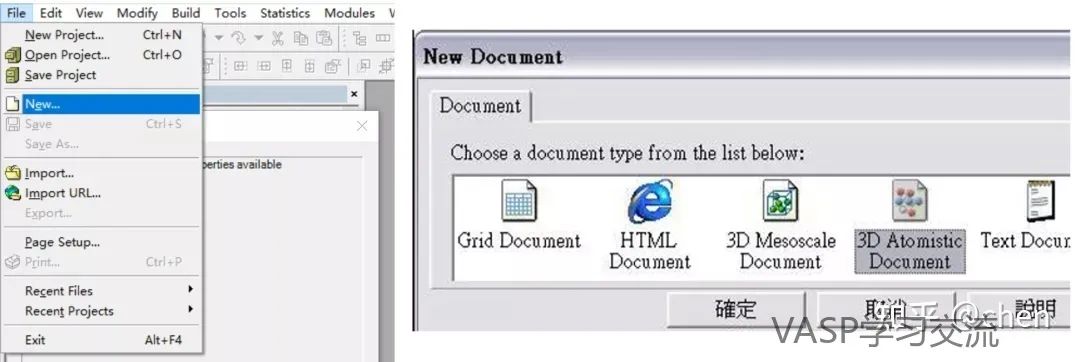

1、手动输入氯化钠的晶体结构。先打开new 要有晶胞，里面建立原子结构；选3d atomistic document，确定之一个空的3d对象的工作稿

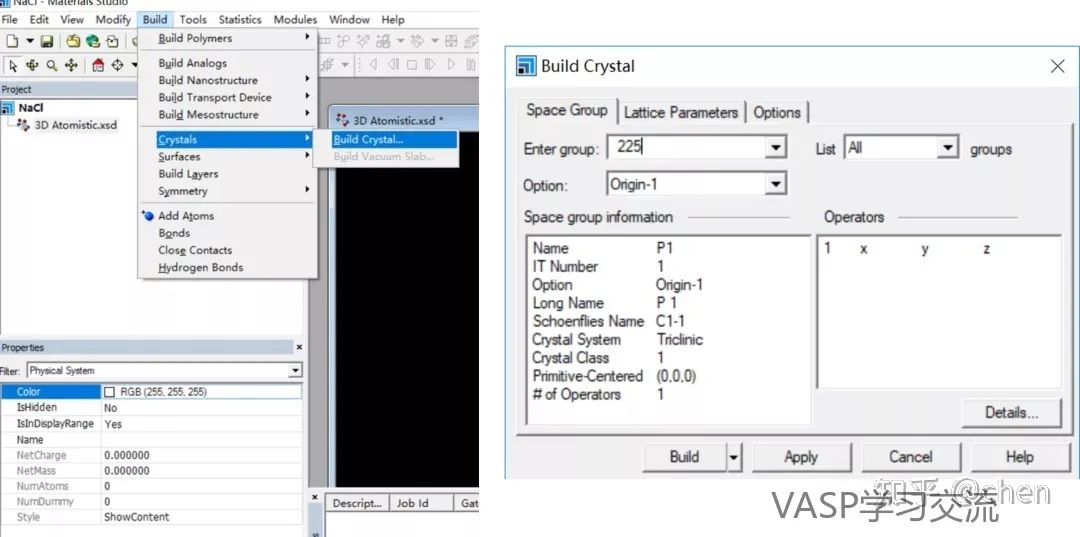

2、手工输入晶体结构:   Build菜单→crystal→Build Crystal根据icsd查询NaCl晶体的参数，输入进去：space group-点群：255

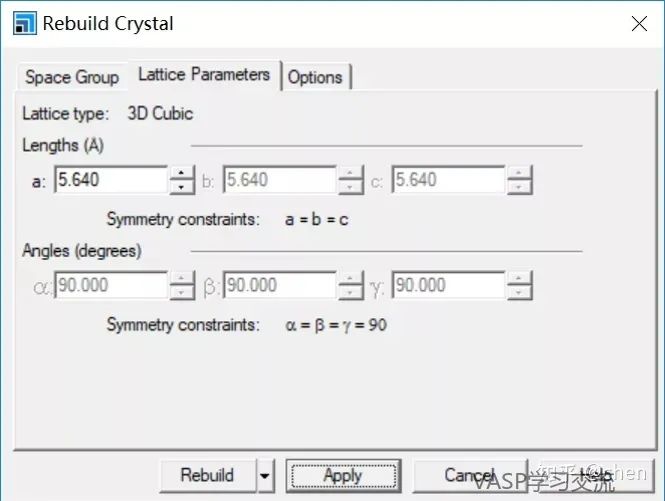

3、lattice parameter，填写晶格常数，比如a,b,c的值，以及三个角度, NaCl的a是5.64

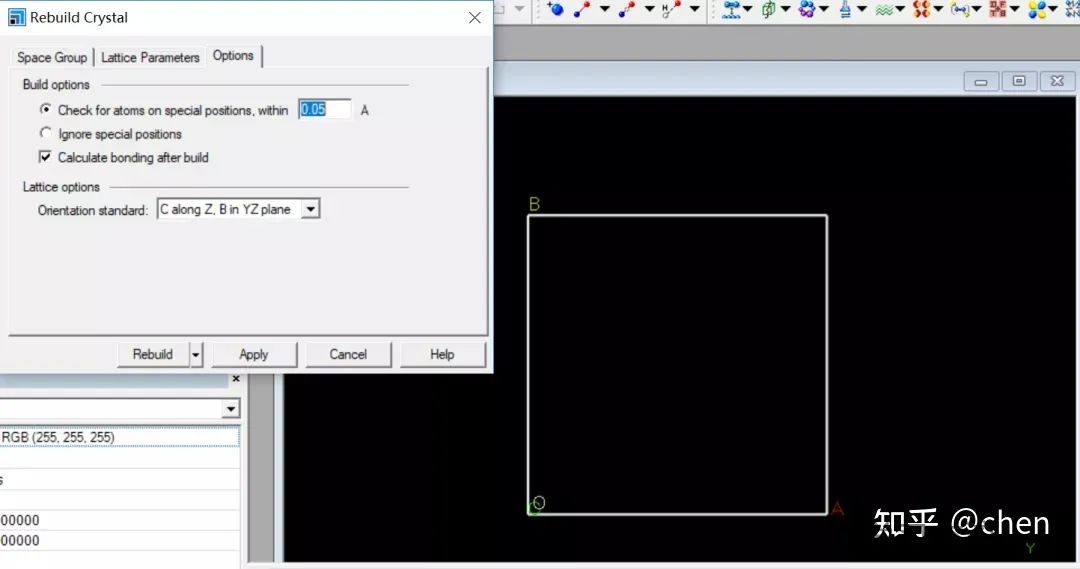

4、Options里面其本上是预设就可以

orientation standard指晶胞在绝对坐标中的方向

按Build或者Apply就可以生成该结构的晶格模型了

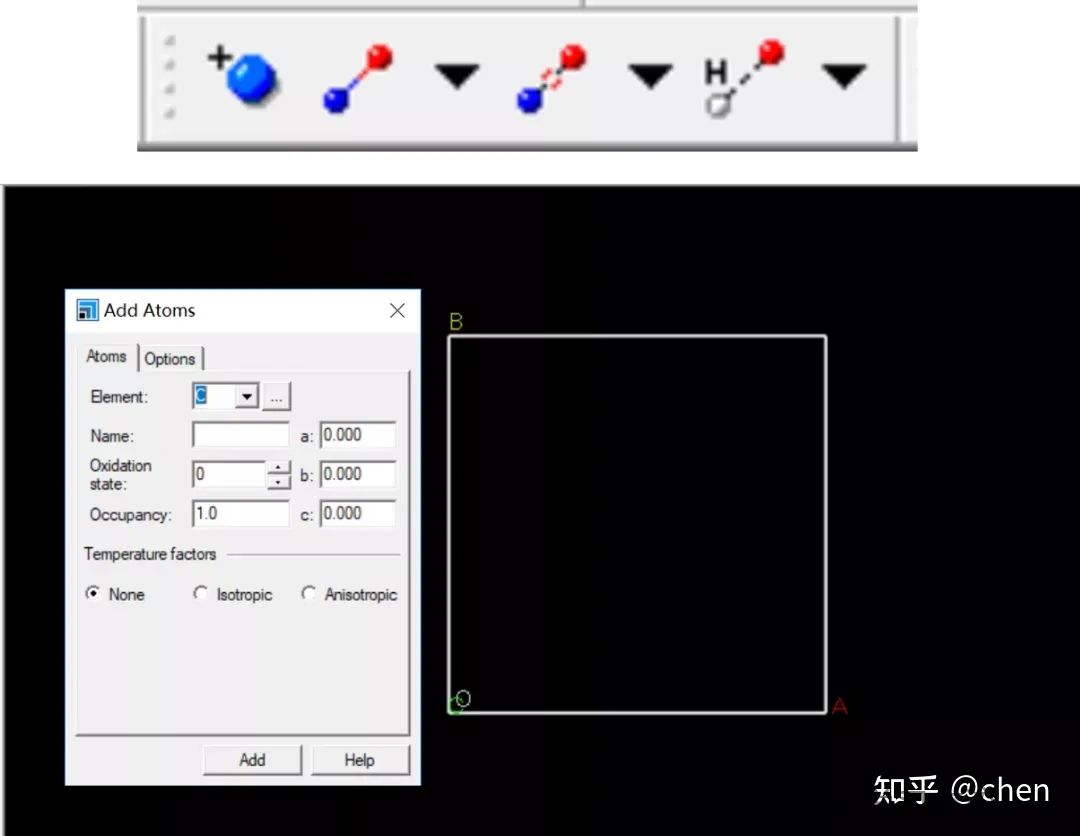

5、添加原子

蓝色球按下去，就可以加原子

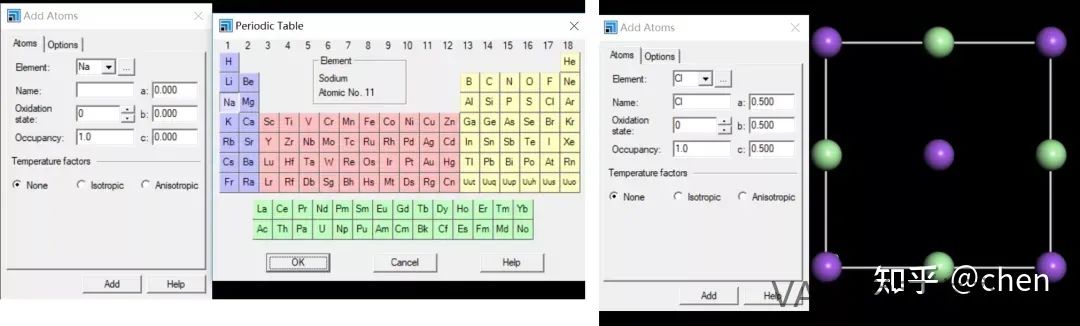

6、在Element中输入Na or Cl,可以直接输入，也可以按旁边的“…”直接出来元素周期表，找到元素即可，abc是分数坐标，根据icsd是零，按add就添加了Na原子。Cl 位置是0.5,0.5,0.5，也加上，这时我们就得到了NaCl的晶体结构

7、查看性质—Properties

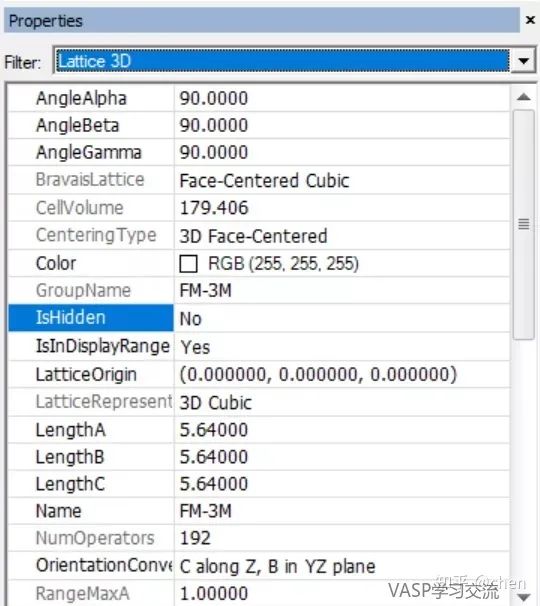

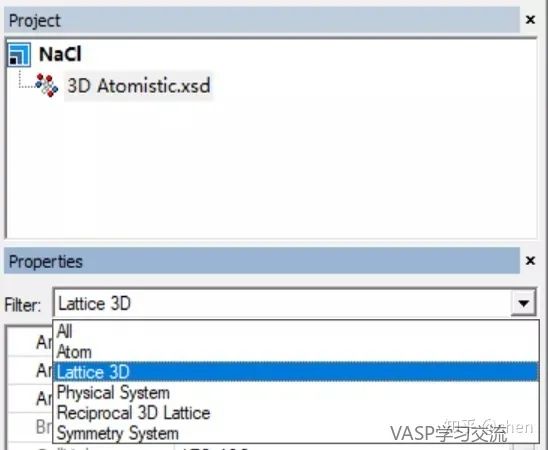

8、选Lattice 3D,可以看到一系列结构信息,角度α β γ、对称性、晶胞边长、空间群等，以晶胞 边长为例，双击可以修改

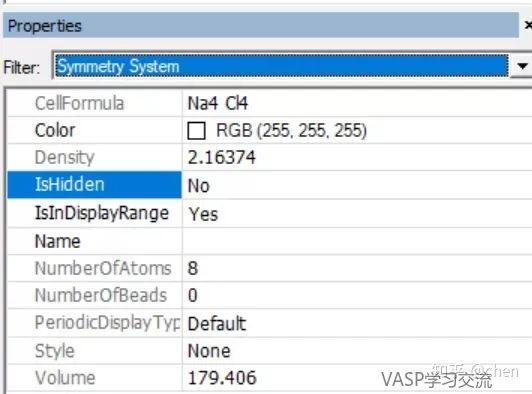

9、选Symmetry System,可以看到一系列结构信息,从cell formula可以看 到Na4Cl4，目前晶胞是一个八颗原子的氯化 钠晶胞，比例是1:1；还可以看见密度体积

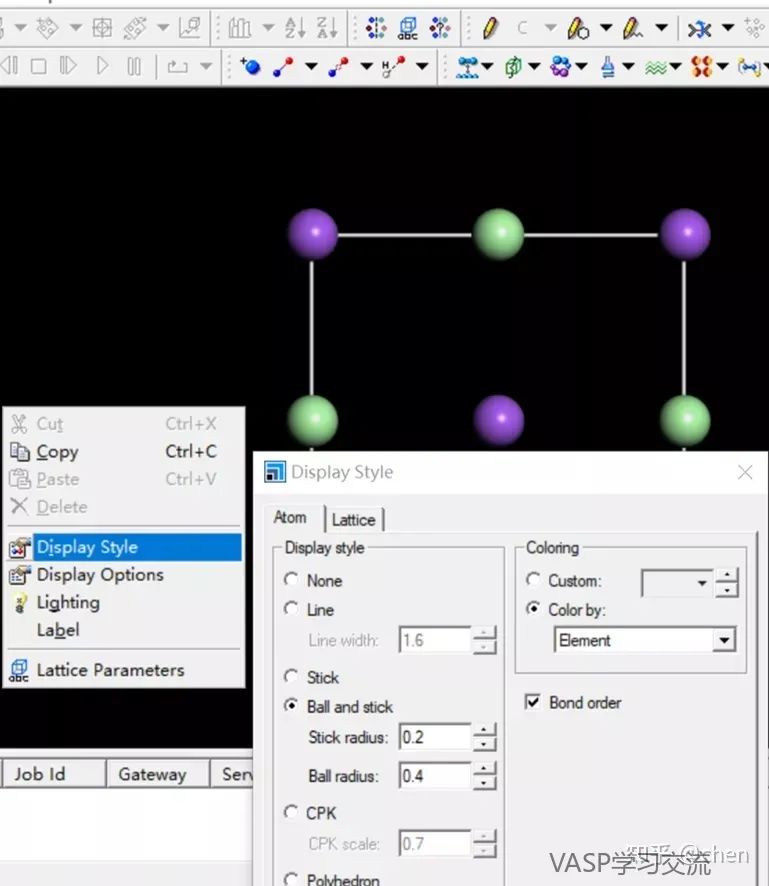

10、更改 3D 显示形式,鼠标右击，出现 Display Style

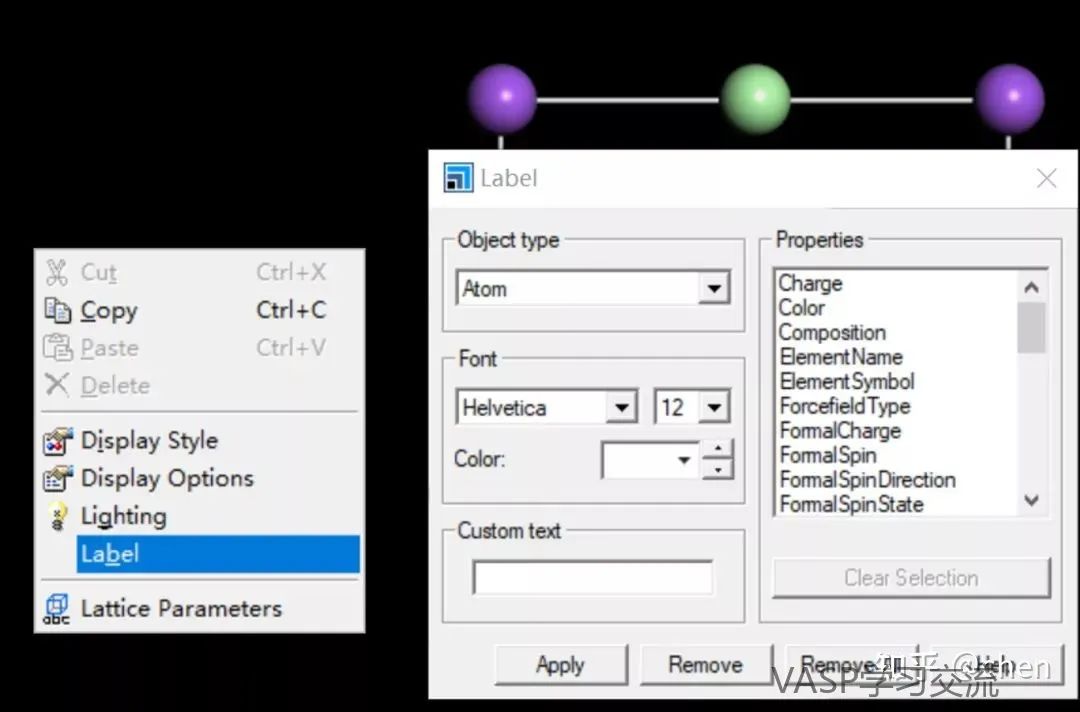

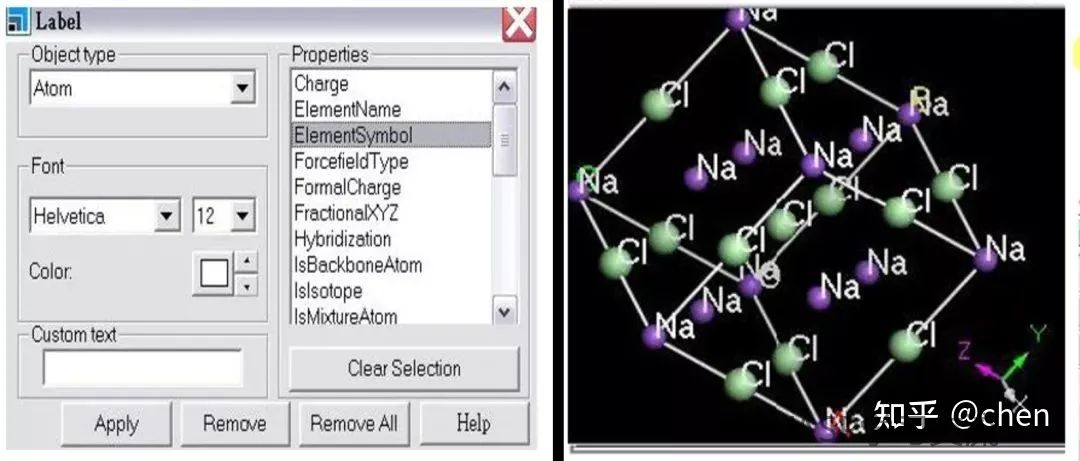

11、更改 LABEL鼠标右击，出现label,可以选择显示多种标签，比如说某个或全部原子的化学符号，(element symbol)，还可以选择字形的大小；可以设置，也可以remove掉标签。还可以输入一些文字

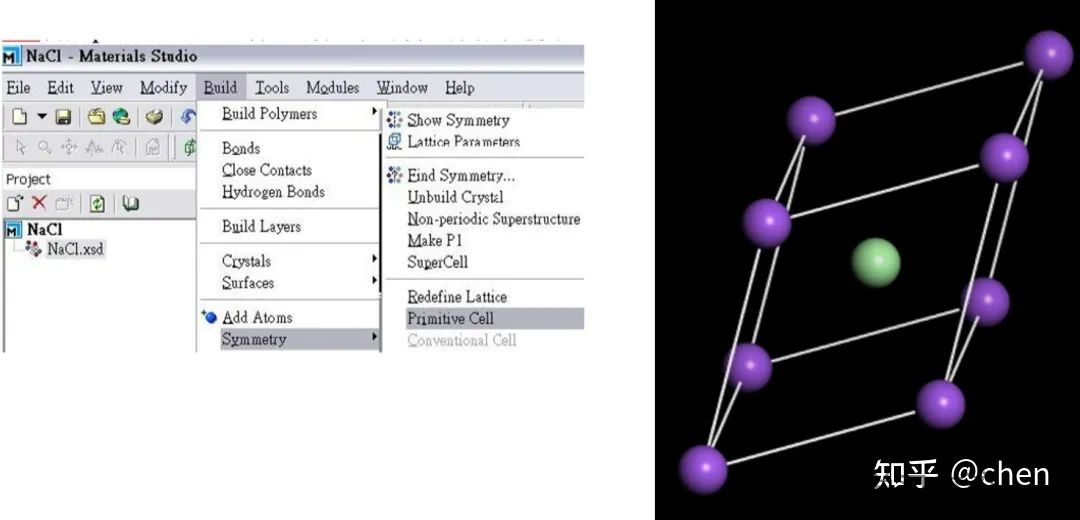

12、做出来的晶胞并不是premitive unit cell，最小体积的晶体，可以在build菜单symmetry里面选premitive cell转成premitive，这样进行光学计算会提高速度，做能带计算更好

至此，NaCl的结构搭建完成

简单构建表面

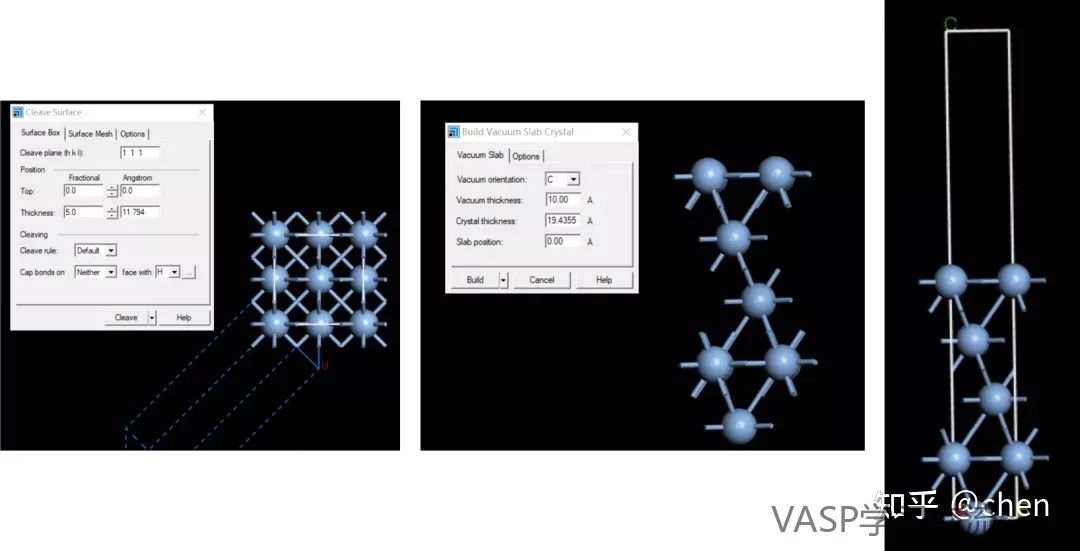

build---surface--- cleave surface, 输入你要截的表面、厚度crystal 构建真空
