最小损耗能量密度LLED算法综述

本文介绍了最小损耗能量密度(LLED)算法在能源意识的任务分区到异构多核平台的应用。LLED算法首先计算任务在不同处理器核心上的能量密度,然后根据能量密度差对任务进行排序并分配到最合适的核,目标是降低活跃能量消耗和优化静态功率消耗。文章探讨了LLED的两个阶段,以及与Max-min算法的比较,并考虑了高效和低效睡眠状态对能量的影响。

文献来源 Energy-Aware Partitioning of Tasks onto a Heterogeneous Multi-core Platform
Least Loss Energy Density Algorithm (LLED)最小损耗能量密度算法

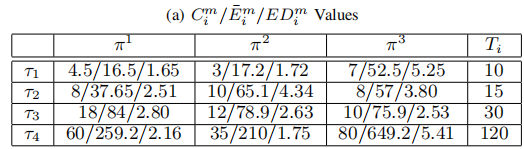

先计算任务τi在m个处理器核心上的能量密度EDmi。能量密度是任务在各个核心上的单位时间的平均能耗。

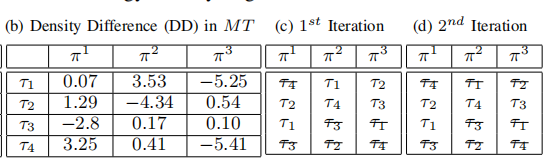

再计算任务能量密度差DD,在处理器核心j能量密度差是任务τi在其他核心上能量密度比在核心j上稍大的能量密度减去在该核心上的能量密度,
该任务在该核心上的能量密度差=在其他核心上稍大的能量密度—在该核心上的能量密度。
再根据任务的能量密度差进行降序排列。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

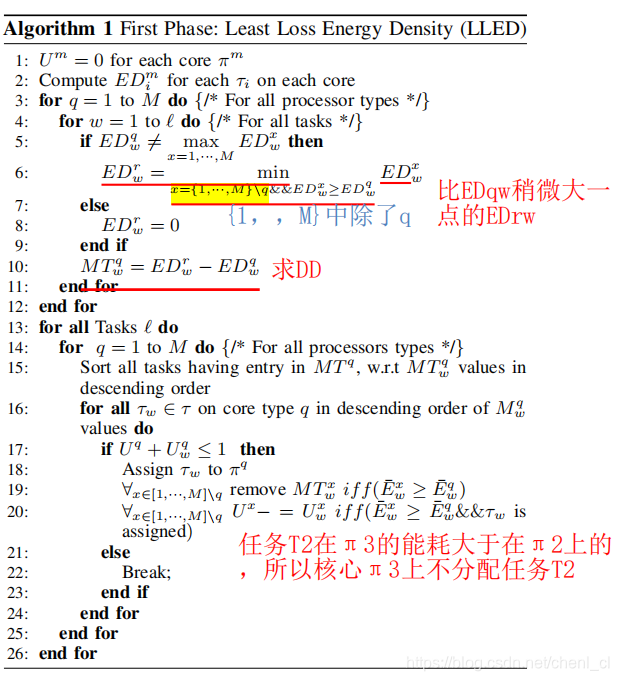

尝试将任务都分配给最适合的核心,可是每个核心的容量都是有限的,所以针对任务的能量密度差DD对任务进行排序,然后按顺序将任务分配给核心。(任务的能量密度ED是其在各自核心类型上的单位时间的平均能耗。)
当任务不能分配给最佳核心时,采用能量密度差进行分配。

分为两个阶段:
A、first phase of allocation :reduce active energy consumption
LLED、Max-min
B、second phase of optimization :trades tasks active energy consumption to enhance the ability of the processors to use efficient sleep states to reduce
static power consumption of the system.
LLED-SP、Max-min-SP
两种场景:1、高效的睡眠状态和低转换能耗。
2、低效睡 眠状态和高的转换能耗。
以FF算法归一化比较LLED和MM
