Handler、Looper、MessageQueue、HandlerThread、ActivityThread、Message源码分析

本文深入剖析了Android中Handler机制,介绍了Handler、Looper、MessageQueue等结构,阐述了它们实现消息跨线程通信的原理。同时对Handler、Looper、MessageQueue等进行源码分析,还对比了Handler、Thread、HandlerThread的区别,解释了主线程不被卡住的原因。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、Handler、Looper、MessageQueue、HandlerThread、ActivityThread、Message结构

1、Message:消息;其中包含了消息ID,消息对象以及处理的数据等,由MessageQueue统一列队管理,终由Handler处理

2、MessageQueue:消息队列;用来存放Handler发送过来的消息,并按照FIFO(先入先出队列)规则执行。当然,存放Message并非实际意义的保存,而是将Message以链表的方式串联起来的,等Looper的抽取。

3、Looper:消息泵,不断从MessageQueue中抽取Message执行。因此,一个线程中的MessageQueue需要一个Looper进行管理。Looper是当前线程创建的时候产生的(UI Thread即主线程是系统帮忙创建的Looper,而如果在子线程中,需要手动在创建线程后立即创建Looper[调用Looper.prepare()方法])。也就是说,会在当前线程上绑定一个Looper对象。

4、Thread:线程;进程中执行运算的最小单位,亦即执行处理机调度的基本单位。某一进程中一路单独运行的程序。

5、HandlerThread:Thread+Looper;具有Looper功能的子线程。

6、ActivityThread:主线程;一个应用的主线程。

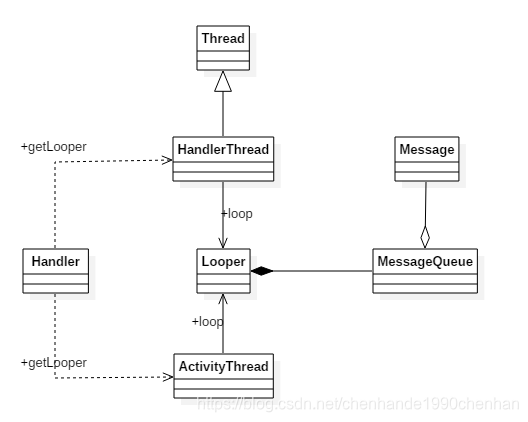

在上图中,Handler通过Looper向MessageQueue中插入消息,Looper从MessageQueue(单链表)取出消息再交给Handler处理。ActivityThread为系统主线程(Looper,非继承Thread),HandlerThread可以认为是子线程(Looper+Thread)。Handler默认是ActivityThread的Looper,也可以传入HandlerThread的Looper。通过上述模型,实现消息的跨线程通信。

二、Handler源码分析

1、构造函数

 public Handler() {
       this(null, false);
   }

   public Handler(Callback callback, boolean async) {
       if (FIND_POTENTIAL_LEAKS) {
           final Class<? extends Handler> klass = getClass();
           if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) &&
                   (klass.getModifiers() & Modifier.STATIC) == 0) {
               Log.w(TAG, "The following Handler class should be static or leaks might occur: " +
                   klass.getCanonicalName());
           }
       }

       mLooper = Looper.myLooper();
       if (mLooper == null) {
           throw new RuntimeException(
               "Can't create handler inside thread that has not called Looper.prepare()");
       }
       mQueue = mLooper.mQueue;
       mCallback = callback;
       mAsynchronous = async;
   }

(a)校验是否可能内存泄漏

Handler的构造函数中首先判断了FIND_POTENTIAL_LEAKS的值,为true时,会获取该对象的运行时类,如果是匿名类,成员类,局部类的时候判断修饰符是否为static,不是则提示可能会造成内存泄漏。
问:为什么匿名类,成员类,局部类的修饰符不是static的时候可能会导致内存泄漏呢?
答:因为,匿名类,成员类,局部类都是内部类,内部类持有外部类的引用,如果Activity销毁了,而Hanlder的任务还没有完成,那么Handler就会持有activity的引用,导致activity无法回收,则导致内存泄漏;静态内部类是外部类的一个静态成员,它不持有内部类的引用,故不会造成内存泄漏。

(b)初始化一个Looper mLooper

如果没有调用Looper.prepare()则不能再线程里创建handler!我们都知道,如果我们在UI线程创建handler,是不需要调用这个方法的,但是如果在其他线程创建handler的时候,则需要调用这个方法。

public static void prepare() {
        prepare(true);
    }

private static void prepare(boolean quitAllowed) {
        if (sThreadLocal.get() != null) {
            throw new RuntimeException("Only one Looper may be created per thread");
        }
        sThreadLocal.set(new Looper(quitAllowed));
    }

public static Looper getMainLooper() {
        synchronized (Looper.class) {
            return sMainLooper;
        }
    }
public static void prepareMainLooper() {
        prepare(false);
        synchronized (Looper.class) {
            if (sMainLooper != null) {
                throw new IllegalStateException("The main Looper has already been prepared.");
            }
            sMainLooper = myLooper();
        }
    }

第一步调用了prepare(false),这个方法我们刚才已经看了,是创建一个Looper对象,然后存到sThreadLocal中;
然后判断sMainLooper是否为空,空则抛出异常
sMainLooper不为空,则sMainLooper = myLooper()

至此sMainLooper对象赋值成功,所以,我们需要知道prepareMainLooper()这个方法在哪调用的,跟一下代码,就发现在ActivityThread的main方法中调用了Looper.prepareMainLooper();。现在真相大白:
当我们在UI线程中创建Handler的时候sThreadLocal里的Looper是在ActivityThread的main函数中调用了prepareMainLooper()方法时初始化的。

(c)初始化一个MessageQueue mQueue

private Looper(boolean quitAllowed) {
        mQueue = new MessageQueue(quitAllowed);
        mThread = Thread.currentThread();
    }

2、Handler发送消息

private boolean enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis) {
        msg.target = this;
        if (mAsynchronous) {
            msg.setAsynchronous(true);
        }
        return queue.enqueueMessage(msg, uptimeMillis);//MessageQueue方法
    }

3、Handler接收消息

public void dispatchMessage(Message msg) {
        if (msg.callback != null) {
            handleCallback(msg);
        } else {
            if (mCallback != null) {
                if (mCallback.handleMessage(msg)) {
                    return;
                }
            }
            handleMessage(msg);
        }
    }

三、Looper源码分析

public static final void loop() {
        Looper me = myLooper();
        MessageQueue queue = me.mQueue;
        // 开始了死循环
        while (true) {
            Message msg = queue.next(); // 无消息或者等待时会阻塞
            if (msg != null) {
                if (msg.target == null) {
                    return;
                }
                if (me.mLogging!= null){
               me.mLogging.println(   ">>>>> Dispatching to " + msg.target + " "    + msg.callback + ": " + msg.what   );
            }
                msg.target.dispatchMessage(msg);  //target为msg对应的handler
                if (me.mLogging!= null) {
               me.mLogging.println(    "<<<<< Finished to    " + msg.target + " "   + msg.callback);
            }
                msg.recycle();
            }
        }
    }

Looper的loop()方法死循环读取MessageQueue的消息,然后交给Handler处理,msg.target.dispatchMessage(msg);  //target为msg对应的handler。

四、MessageQueue源码分析

MessageQueue中最重要的就是两个方法:
1.enqueueMessage向队列中插入消息
2.next 从队列中取出消息

enqueueMessage代码分析:

boolean enqueueMessage(Message msg, long when) {
        if (msg.target == null) {//msg.target就是发送此消息的Handler
            throw new IllegalArgumentException("Message must have a target.");
        }
        if (msg.isInUse()) {//表示此消息正在被使用
            throw new IllegalStateException(msg + " This message is already in use.");
        }

        synchronized (this) {
            if (mQuitting) {//表示此消息队列已经被放弃了
                IllegalStateException e = new IllegalStateException(
                        msg.target + " sending message to a Handler on a dead thread");
                Log.w(TAG, e.getMessage(), e);
                msg.recycle();
                return false;
            }

            msg.markInUse();
            msg.when = when;//将延迟时间封装到msg内部
            Message p = mMessages;//消息队列的第一个元素
            boolean needWake;
            if (p == null || when == 0 || when < p.when) {
               //如果此队列中头部元素是null(空的队列,一般是第一次),或者此消息不是延时的消息,则此消息需要被立即处理,此时会将这个消息作为新的头部元素,并将此消息的next指向旧的头部元素,然后判断如果Looper获取消息的线程如果是阻塞状态则唤醒它,让它立刻去拿消息处理

                msg.next = p;
                mMessages = msg;
                needWake = mBlocked;
            } else {
                //如果此消息是延时的消息,则将其添加到队列中,原理就是链表的添加新元素,按照when,也就是延迟的时间来插入的,延迟的时间越长,越靠后,这样就得到一条有序的延时消息链表,取出消息的时候,延迟时间越小的,就被先获取了。插入延时消息不需要唤醒Looper线程。

                needWake = mBlocked && p.target == null && msg.isAsynchronous();
                Message prev;
                for (;;) {
                    prev = p;
                    p = p.next;
                    if (p == null || when < p.when) {
                        break;
                    }
                    if (needWake && p.isAsynchronous()) {
                        needWake = false;
                    }
                }
                msg.next = p; // invariant: p == prev.next
                prev.next = msg;
            }

            // We can assume mPtr != 0 because mQuitting is false.
            if (needWake) {//唤醒线程
                nativeWake(mPtr);
            }
        }
        return true;
    }

源码中主要的地方我给了注释,可以参考参考。
由此可以看出:
MessageQueue中enqueueMessage方法的目的有两个:
1.插入消息到消息队列
2.唤醒Looper中等待的线程(如果是及时消息并且线程是阻塞状态)
同时我们知道了MessageQueue的底层数据结构是单向链表,MessageQueue中的成员变量mMessages指向的就是该链表的头部元素。

接下来我们再来分析一下取出消息的方法next():

next()方法代码比较多,下面是主要部分

Message next() {

        final long ptr = mPtr;
        if (ptr == 0) {
           //从注释可以看出,只有looper被放弃的时候(调用了quit方法)才返回null,mPtr是MessageQueue的一个long型成员变量,关联的是一个在C++层的MessageQueue,阻塞操作就是通过底层的这个MessageQueue来操作的;当队列被放弃的时候其变为0。
            return null;
        }

        int pendingIdleHandlerCount = -1; // -1 only during first iteration
        int nextPollTimeoutMillis = 0;
        for (;;) {
            if (nextPollTimeoutMillis != 0) {
                Binder.flushPendingCommands();
            }

            //阻塞方法,主要是通过native层的epoll监听文件描述符的写入事件来实现的。
           //如果nextPollTimeoutMillis=-1,一直阻塞不会超时。
           //如果nextPollTimeoutMillis=0,不会阻塞,立即返回。
           //如果nextPollTimeoutMillis>0,最长阻塞nextPollTimeoutMillis毫秒(超时),如果期间有程序唤醒会立即返回。
            nativePollOnce(ptr, nextPollTimeoutMillis);

            synchronized (this) {

                final long now = SystemClock.uptimeMillis();
                Message prevMsg = null;
                Message msg = mMessages;
                if (msg != null && msg.target == null) {
                    //msg.target == null表示此消息为消息屏障(通过postSyncBarrier方法发送来的)
                    //如果发现了一个消息屏障,会循环找出第一个异步消息(如果有异步消息的话),所有同步消息都将忽略(平常发送的一般都是同步消息)
                    do {
                        prevMsg = msg;
                        msg = msg.next;
                    } while (msg != null && !msg.isAsynchronous());
                }
                if (msg != null) {
                    if (now < msg.when) {
                        // 如果消息此刻还没有到时间,设置一下阻塞时间nextPollTimeoutMillis,进入下次循环的时候会调用nativePollOnce(ptr, nextPollTimeoutMillis)进行阻塞;
                        nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                    } else {
                        //正常取出消息
                        //设置mBlocked = false代表目前没有阻塞
                        mBlocked = false;
                        if (prevMsg != null) {
                            prevMsg.next = msg.next;
                        } else {
                            mMessages = msg.next;
                        }
                        msg.next = null;
                        msg.markInUse();
                        return msg;
                    }
                } else {
                    //没有消息,会一直阻塞,直到被唤醒
                    nextPollTimeoutMillis = -1;
                }

                if (mQuitting) {
                    dispose();
                    return null;
                }

            pendingIdleHandlerCount = 0;
            nextPollTimeoutMillis = 0;
        }
    }

由此可以看出:
1.当首次进入或所有消息队列已经处理完成,由于此刻队列中没有消息(mMessages为null),这时nextPollTimeoutMillis = -1 ,然后会处理一些不紧急的任务(IdleHandler),之后线程会一直阻塞,直到被主动唤醒(插入消息后根据消息类型决定是否需要唤醒)。
2.读取列表中的消息,如果发现消息屏障,则跳过后面的同步消息。
3.如果拿到的消息还没有到时间,则重新赋值nextPollTimeoutMillis = 延时的时间,线程会阻塞,直到时间到后自动唤醒
4.如果消息是及时消息或延时消息的时间到了,则会返回此消息给looper处理。

通过enqueueMessage和next两个方法的分析我们不难得出:
消息的入列和出列是一个生产-消费者模式,Looper.loop()在一个线程中调用next()不断的取出消息,另外一个线程则通过enqueueMessage向队列中插入消息,所以在这两个方法中使用了synchronized (this) {}同步机制,其中this为MessageQueue对象,不管在哪个线程,这个对象都是同一个,因为Handler中的mQueue指向的是Looper中的mQueue,这样防止了多个线程对同一个队列的同时操作。

五、HandlerThread源码分析

1、HandlerThread继承Thread

public class HandlerThread extends Thread {
    int mPriority;
    int mTid = -1;
    Looper mLooper;
    private @Nullable Handler mHandler;

    public HandlerThread(String name) {
        super(name);
        mPriority = Process.THREAD_PRIORITY_DEFAULT;
    }
}

2、使用Looper

@Override
public void run() {
    mTid = Process.myTid();
    Looper.prepare();//初始化Looper
    synchronized (this) {
        mLooper = Looper.myLooper();
        notifyAll();
    }
    Process.setThreadPriority(mPriority);
    onLooperPrepared();
    Looper.loop();//Loop循环
    mTid = -1;
}

六、ActivityThread源码分析

ActivityThread即Android的主线程,也就是UI线程,ActivityThread的main方法是一个APP的真正入口,MainLooper在它的main方法中被创建。

  public static void main(String[] args) {
        ...
        Looper.prepareMainLooper();

        ActivityThread thread = new ActivityThread();
        thread.attach(false);

        if (sMainThreadHandler == null) {
            sMainThreadHandler = thread.getHandler();//主线程Handler
        }

        if (false) {
            Looper.myLooper().setMessageLogging(new
                    LogPrinter(Log.DEBUG, "ActivityThread"));
        }

        // End of event ActivityThreadMain.
        Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
        Looper.loop();//启动Looper

        throw new RuntimeException("Main thread loop unexpectedly exited");
    }

首先 ActivityThread 并不是一个 Thread,就只是一个 final 类而已。我们常说的主线程就是从这个类的 main 方法开始,main 方法很简短,一眼就能看全(如上),我们看到里面有 Looper 了,那么接下来就找找 ActivityThread 对应的 Handler 啊,就是内部类 H,其继承 Handler,贴出 handleMessage 的小部分:

public void handleMessage(Message msg) {
            if (DEBUG_MESSAGES) Slog.v(TAG, ">>> handling: " + codeToString(msg.what));
            switch (msg.what) {
                case LAUNCH_ACTIVITY: {
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityStart");
                    final ActivityClientRecord r = (ActivityClientRecord) msg.obj;
                    r.packageInfo = getPackageInfoNoCheck( r.activityInfo.applicationInfo, r.compatInfo);
                    handleLaunchActivity(r, null);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                } break;
                case RELAUNCH_ACTIVITY: {
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityRestart");
                    ActivityClientRecord r = (ActivityClientRecord)msg.obj;
                    handleRelaunchActivity(r);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                } break;
                case PAUSE_ACTIVITY:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityPause");
                    handlePauseActivity((IBinder)msg.obj, false, (msg.arg1&1) != 0, msg.arg2, (msg.arg1&2) != 0);
                    maybeSnapshot();
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case PAUSE_ACTIVITY_FINISHING:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityPause");
                    handlePauseActivity((IBinder)msg.obj, true, (msg.arg1&1) != 0, msg.arg2, (msg.arg1&1) != 0);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case STOP_ACTIVITY_SHOW:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityStop");
                    handleStopActivity((IBinder)msg.obj, true, msg.arg2);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case STOP_ACTIVITY_HIDE:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityStop");
                    handleStopActivity((IBinder)msg.obj, false, msg.arg2);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case SHOW_WINDOW:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityShowWindow");
                    handleWindowVisibility((IBinder)msg.obj, true);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case HIDE_WINDOW:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityHideWindow");
                    handleWindowVisibility((IBinder)msg.obj, false);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case RESUME_ACTIVITY:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityResume");
                    handleResumeActivity((IBinder) msg.obj, true, msg.arg1 != 0, true);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;
                case SEND_RESULT:
                    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "activityDeliverResult");
                    handleSendResult((ResultData)msg.obj);
                    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
                    break;

            ...........
}

如果你了解下linux的epoll你就知道为什么不会被卡住了,先说结论:阻塞是有的,但是不会卡住
主要原因有2个

(1)epoll模型
当没有消息的时候会epoll.wait,等待句柄写的时候再唤醒,这个时候其实是阻塞的。所有的ui操作都通过handler来发消息操作。 (MessageQueue源码里面有调用的native方法即为epoll模型)

(2)比如屏幕刷新16ms一个消息,你的各种点击事件,所以就会有句柄写操作,唤醒上文的wait操作,所以不会被卡死了。

七、Handler、Thread、HandlerThread区别

Handler:发送Message消息,接收Message回调消息,实现跨线程通信的操作者。

Thread:线程;进程中执行运算的最小单位,亦即执行处理机调度的基本单位。

HandlerThread:Thread+Looper;具有Looper功能的线程。相对于ActivityThread主线程而言,HandlerThread为子线程。

Handler的目标是解决子线程与主线程通信的问题,而HandlerThread则是解决子线程与子线程的通讯问题。

评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
