一 Direct Test Mode

直接测试模式。

DTM应用程序启用蓝牙规范5.0 vol 6, part F 中描述的DTM测试功能。

DTM的目的是在物理层上测试射频的运行情况，例如：

设置。

测试程序在文档“蓝牙低功耗RF PHY测试规范”中定义，文档编号RF-PHY.TS / 5.0.0。一致性测试是通过专用测试设备（例如Anritsu MT8852或类似产品）以nRF5和DTM应用作为被测设备（DUT）进行的。

nRF5 DTM应用程序包括两个部分：

DTM应用程序包含用于2线UART接口的驱动程序，可将BLE DTM规范指定的两个八位字节的命令和事件映射到DTM-直接测试模式库。

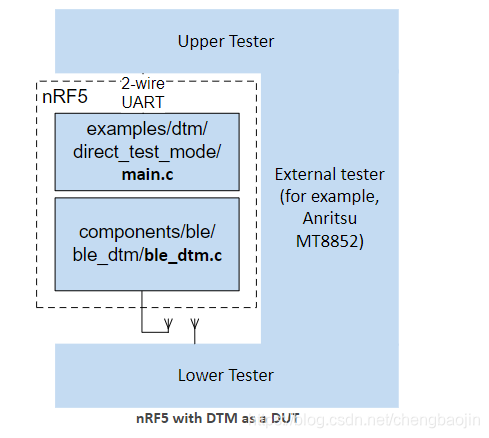

在这里插入图片描述

该实现是独立的，不需要BLE协议栈即可运行。MPU以标准方式初始化（文件arm_startup_nrf52.s和system_nrf52.c）。DTM库函数dtm_init配置所有中断，计时器和射频。

main.c可以用其他接口实现方式代替，例如HCI接口，USB或Upper Tester所需的其他接口。

Lower Tester 的接口使用nRF5的天线连接器。虽然原则上可以使用天线，但一致性测试应涵盖读取DUT所传送的传输功率。因此，DUT和Lower Tester之间的同轴电缆连接用于所有一致性测试。

BLE DTM模块接口。

DTM -直接测试模式功能dtm_cmd实现了BLE标准定义的四个命令:

在dtm_cmd接口中，每个参数（cmd，freq，length，payload）都是字长。请注意，当前支持的参数值仅限于为BLE定义的参数值。(HCI允许与BR / EDR一起使用的更大值范围)

使用dtm_event_get函数轮询以下DTM事件：

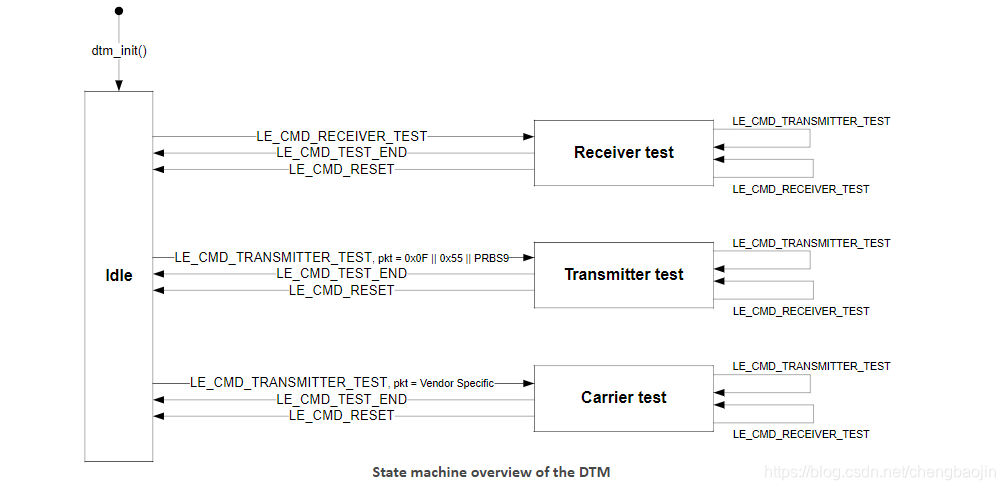

在这里插入图片描述

支持的PHY

DTM应用程序支持DTM中指定的所有四个PHY，但并非所有设备都支持所有PHY。

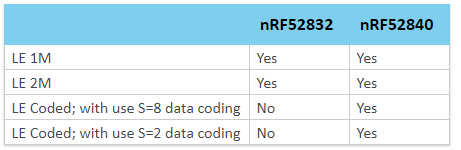

在这里插入图片描述

供应商特定的数据包有效负载。

BLE 2线UART DTM接口标准为供应商特定的数据包有效负载保留数据包类型（有效负载参数）二进制值’11’。DTM到串行适配层将其映射到dtm_cmd接口中的值0xFFF…FFF。此映射的原理是允许以后扩展到HCI接口和DTM PDU布局中指定的4位数据包类型字段。

供应商特定的负载(参数4)解释如下，如果参数1(命令)设置为发射机测试(二进制‘10’)，参数4(负载)设置为供应商特定(二进制‘11’在2wire物理接口，所有位设置为1在dtmlib接口):

如果参数3(长度)设置为0(符号CARRIER_TEST)，则在参数2 (freq)所指示的信道上打开一个未调制载波。在发出TEST_END或RESET命令之前，它一直处于打开状态。
nRFgo studio使用参数3(长度)等于1(符号CARRIER_TEST_STUDIO)表示未调制载波在信道上打开。在发出TEST_END或RESET命令之前，它一直处于打开状态。
如果参数3（长度）设置为2（符号SET_TX_POWER），则参数2（频率）将以dBm为单位设置发射功率。产品规格中指定了有效的TX功率，范围为-40至+4。复位值为0 dBm。只有6个最低有效位将适合长度字段，因此DTM模块将计算两个最高有效位（这是可能的，因为所有有效TX功率的6个最低有效位都是唯一的）。仅当没有运行发射机测试或接收机测试时，才可以修改TX功率。
如果参数3（长度）设置为3（符号SELECT_TIMER），则参数2（频率）选择DTM-直接测试模式库用于变送器测试时序的计时器。有效的计时器标识符为0、1和2。配置要使用的计时器可以将库集成到更大的测试环境中，在该环境中其他模块可能正在占用默认计时器（计时器0）。
保留参数2（频率）和4（长度）的所有其他值。
