域格模组在linux下使用

Linux下域格模组的加载与应用

---

前言

Linux，全称GNU/Linux，是一套免费使用和自由传播的类Unix操作系统，是一个基于POSIX的多用户、多任务、支持多线程和多CPU的操作系统。伴随着互联网的发展，Linux得到了来自全世界软件爱好者、组织、公司的支持。它除了在服务器方面保持着强劲的发展势头以外，在个人电脑、嵌入式系统上都有着长足的进步。使用者不仅可以直观地获取该操作系统的实现机制，而且可以根据自身的需要来修改完善Linux，使其最大化地适应用户的需要。意思就是Linux系统蛮重要的，模块在这个系统下的使用是必要的。

---

一、模组在Linux下驱动加载

1.域格在Linux下加载需要使用 USB 转串口的驱动，这个驱动系统基本都是配备的，简单介绍下，添加驱动需要配置 Linux内核

cd kernel
make menuconfig
device drivers -> usb support -> usb serial converter support
选中如下组件：
USB driver for GSM and CDMA modems
选中后保存配置。

2.检测驱动

3.驱动创建原理

option驱动分别注册到了usb总线和usb-serial总线，当接口驱动和id匹配后，我们通过id可以找到它的驱动，这里即是option驱动，option驱动在注册时就绑定了探测函数usb_serial_probe()，所以会执行它，而在usb_serial_probe()函数内又会调用端口的匹配，即usb_wwan_port_probe()，待这些工作完成之后，最后通过tty_register_device(usb_serial_tty_driver, minor, dev)完成ttyUSBx设备的创建。
具体驱动创建过程可以参考链接: linux options.

二、模组在Linux下过滤接口以及option.c介绍

1.黑名单过滤接口

在介绍过滤接口之前先介绍option.c，就以域格 ASR模块需加载 DIAG口，AT 口及 modem 口，其他无关端口需过滤，可根据实际情况选择处理
过滤的黑名单方式是kernel 版本支持 blacklist 的，在 option.c （路径一般为 drivers/usb/serial/option.c）中的 option_ids 中添加 blacklist，可使驱动在加载时自动跳过 blacklist 指定的 interface。

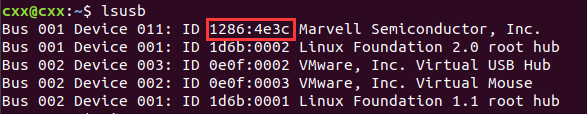

在文件中找到 option_ids[]的数组，添加域格模块的 VID 和 PID，模块的PID、VID可以参考上图lsusb所圈，参照以下方法添加VID、PID：

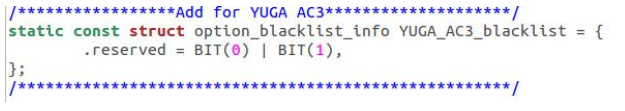

设置 interface 0、1 不加载 option 驱动，添加内容如下：

黑名单过滤源码如下：
