域格模块抓取log解析dump方法

文章目录

域格模块抓取log解析dump方法
前言
一、抓取log
二、抓dump的相关步骤
常见的死机或重启情况

前言

调试模块会遇到形形色色的问题，抓取log解析dump是追踪问题最重要的捷径之一
log是指系统日志，通常是系统或者某些软件对已完成的某种处理的记录。普通log：主要用于分析系统问题、软件兼容性问题、停止运行类问题等；通信log：主要用于分析通话、数据网络、wifi等问题有效的log可以记录你操作全过程和系统相应信息，工程师分析log后便可以知道问题发生的环境及原因，有利于问题的解决。
dump一般译作转储，因为程序在计算机中运行时，在内存、CPU、I/O等设备上的数据都是动态的（或者说是易失的），也就是说数据使用完或者发生异常就会丢掉。如果我想得到某些时刻的数据（有可能是调试程序Bug或者收集某些信息），就要把他转储（dump）为静态（如文件）的形式。否则，这些数据你永远都拿不到。

链接：https://www.zhihu.com/question/285731828/answer/455335550

一、抓取log

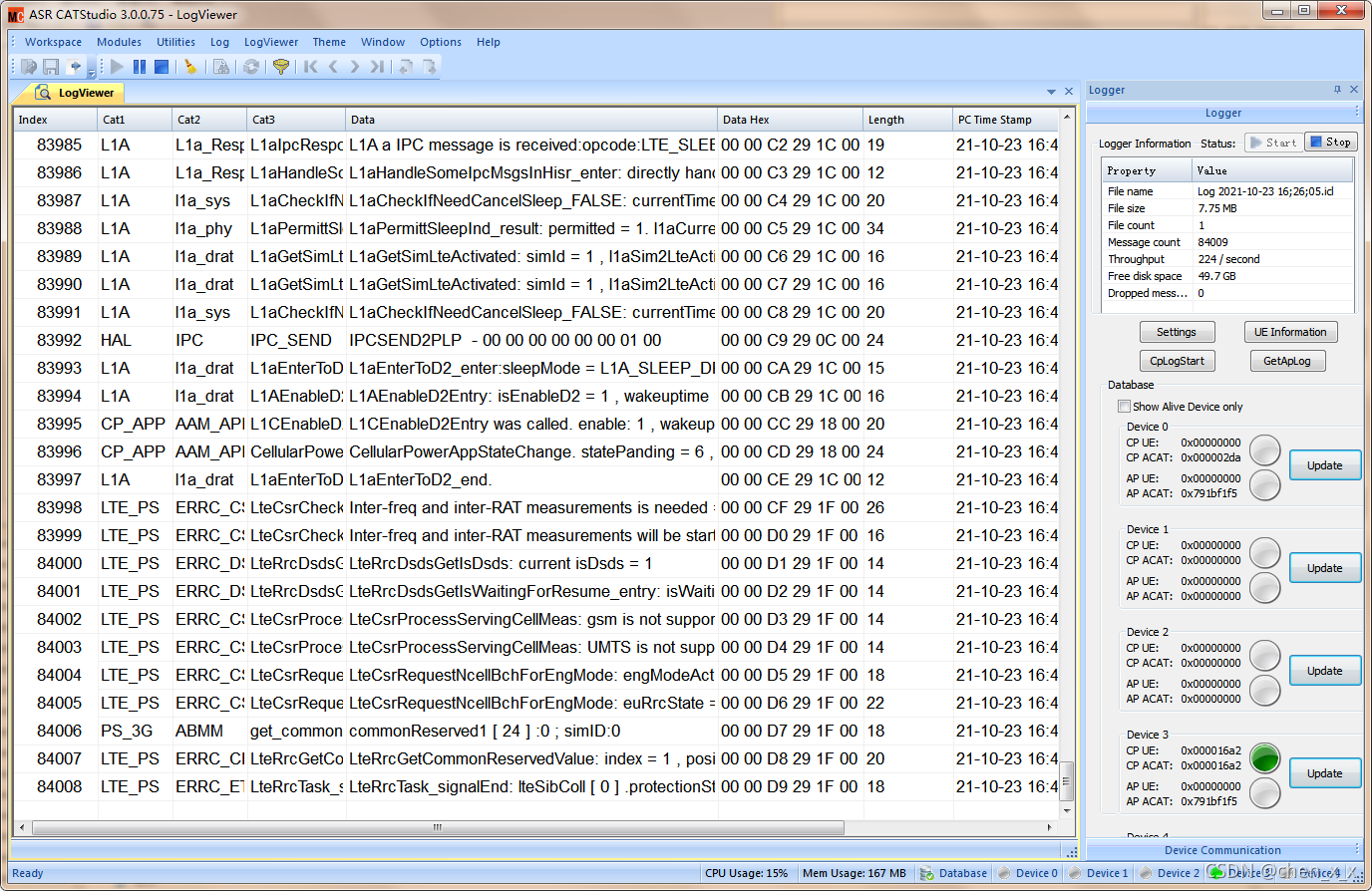

catstudio这个软件是ASR系列模块抓log工具，打开 CATStudio工具，工具会自动识别 DAIG 口
在这里插入图片描述
相关的log信息可以通过页面查看。

二、抓dump的相关步骤

1.抓dump准备事项：

模块问题复现前，发送at+log=21,0。
模块重启或死机之后，获取不到问题dump，发送指令之后模块出现死机或重启模块会进入下载口，会保存DUMP LOG模组产品。
模块问题复现时，如果之前有使用modem口(发AT命令)的工具，请断开其对modem口的连接

2.抓dump事项

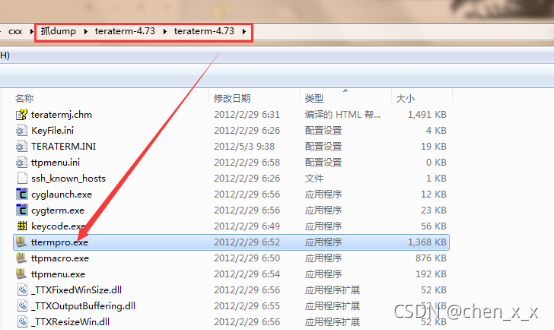

步骤一：模块问题复现后，设备管理器出现下载口，选择teraterm-4.73文件内ttermpro.exe双击打开
在这里插入图片描述

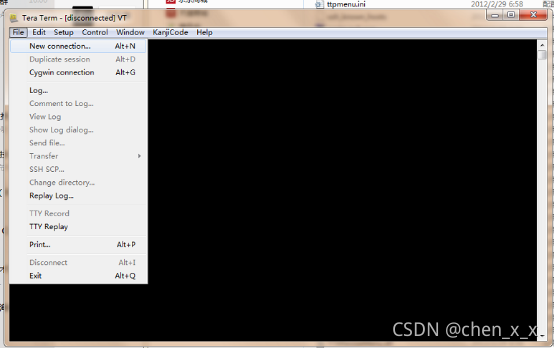

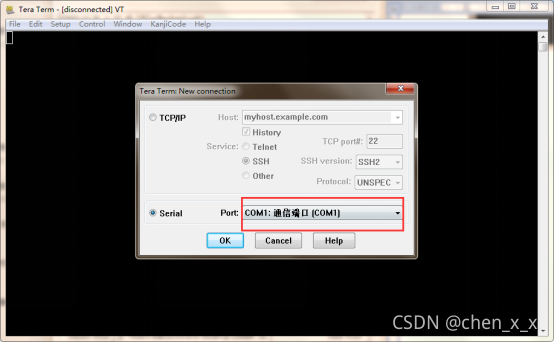

步骤二：连接下载口输出dump：

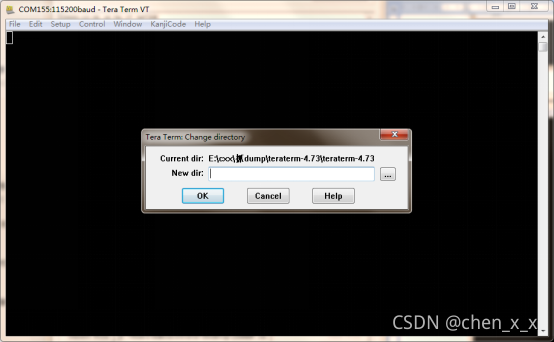

步骤三：在刚刚新建的连接窗口的菜单File中选择change directory,选择dump文件保存的位置

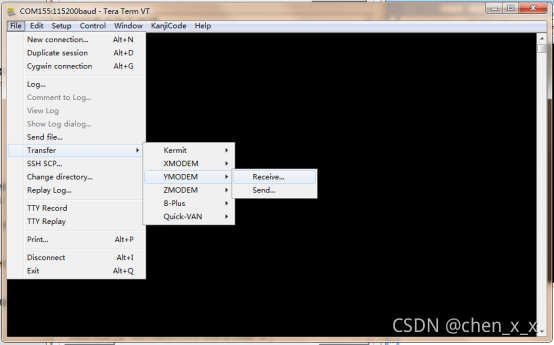

步骤四：在新建的窗口菜单选择 File Transfer YMODEM Receive

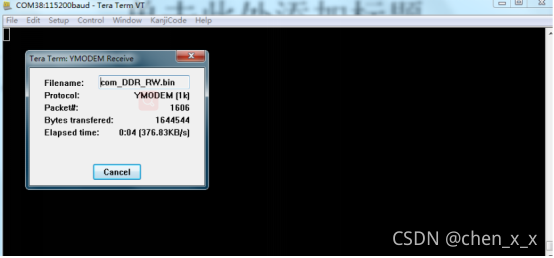

步骤五：传输窗弹出，开始传输bin，结束后传输窗自动关闭。
在这里插入图片描述
