STM32cube之定时器使用

最新推荐文章于 2025-10-23 19:29:04 发布
原创 最新推荐文章于 2025-10-23 19:29:04 发布 · 895 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍STM32F411RETX开发板上TIMER3的配置过程，包括保留GPIO初始化、选择内部时钟源、自动装载设置等步骤，最终实现1秒定时。并介绍了如何在stm32f4xx_it.c中实现定时器的中断回调函数。

开发板：STM32F411RETX

保留之前GPIO的初始化

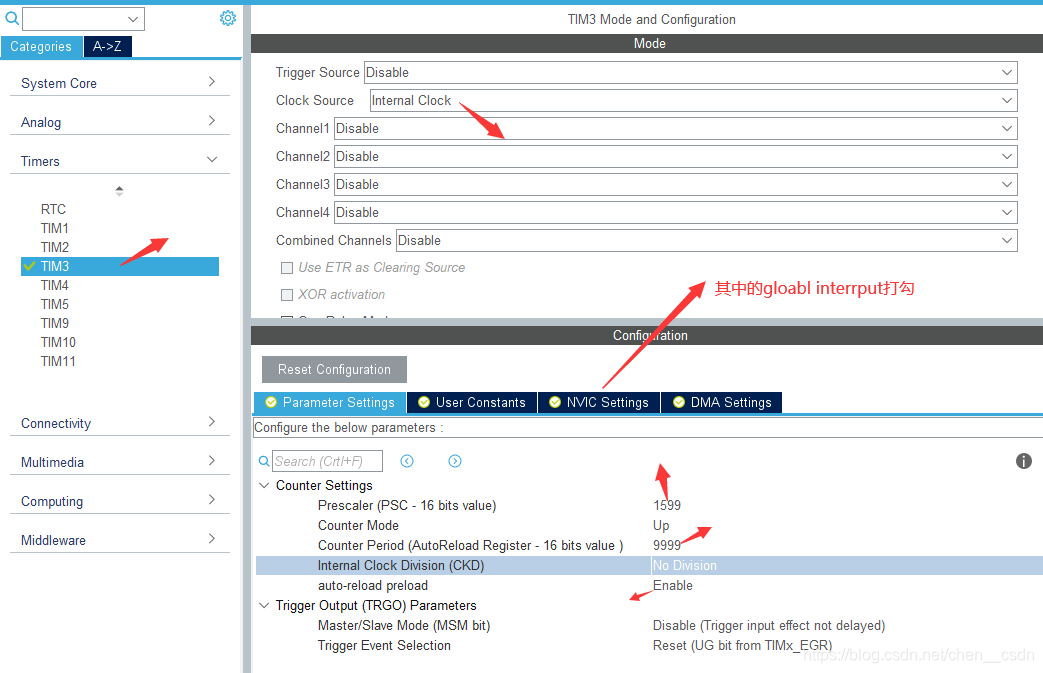

选择定时器TIMER3，内部时钟源，自动装载

上一章节中我们配置的时钟都是16MHZ的，因此超时时间(1599+1)*(9999+1)/16MHZ=1s

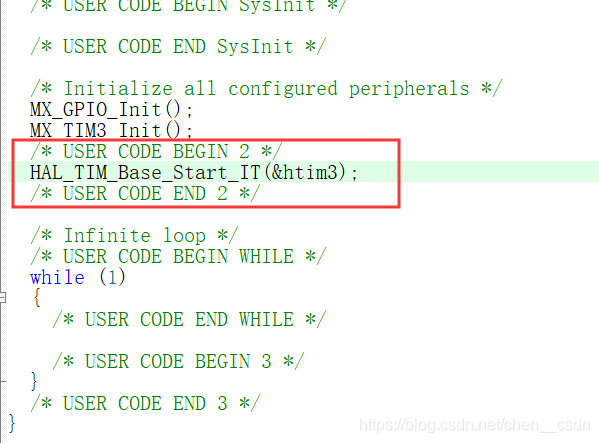

 启动定时器（下次生成代码不会删除定时器的启动）

 定时器的回调需要自己实现，cube只帮我们实现初始化

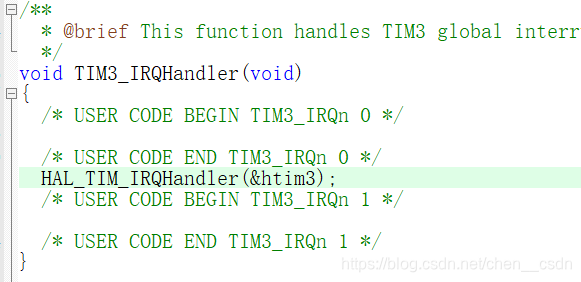

在stm32f4xx_it.c中会有如下的中断

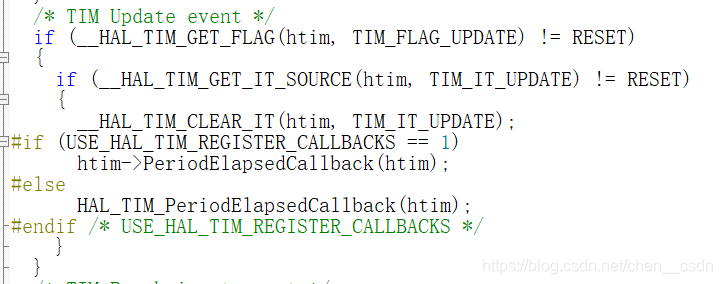

在点击进入此中断后，会有如下更新中断回调函数

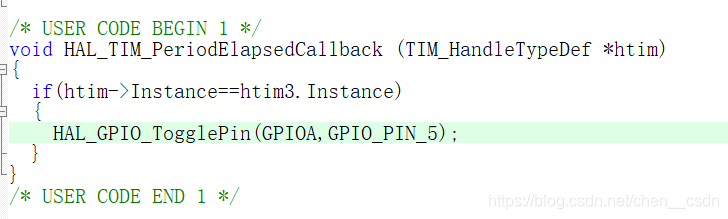

因此自定义一个这个函数名的函数即可实现定时器使用
