设计模式浅析

 1.UML类图一般的表达方法：依赖关系(参数），关联关系（成员）;a依赖b,b是参数，依赖（a- - -〉b）；a 关联b，b是a成员变量。关联（a---------〉b）聚合，组合是一对。继承（泛化），接口（实现）是一对。

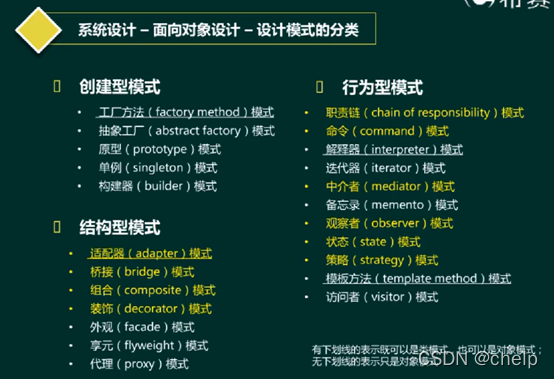

2.设计模式总体上分为 构建模型，结构模型，行为模型。

2.1构建模型是构造函数；

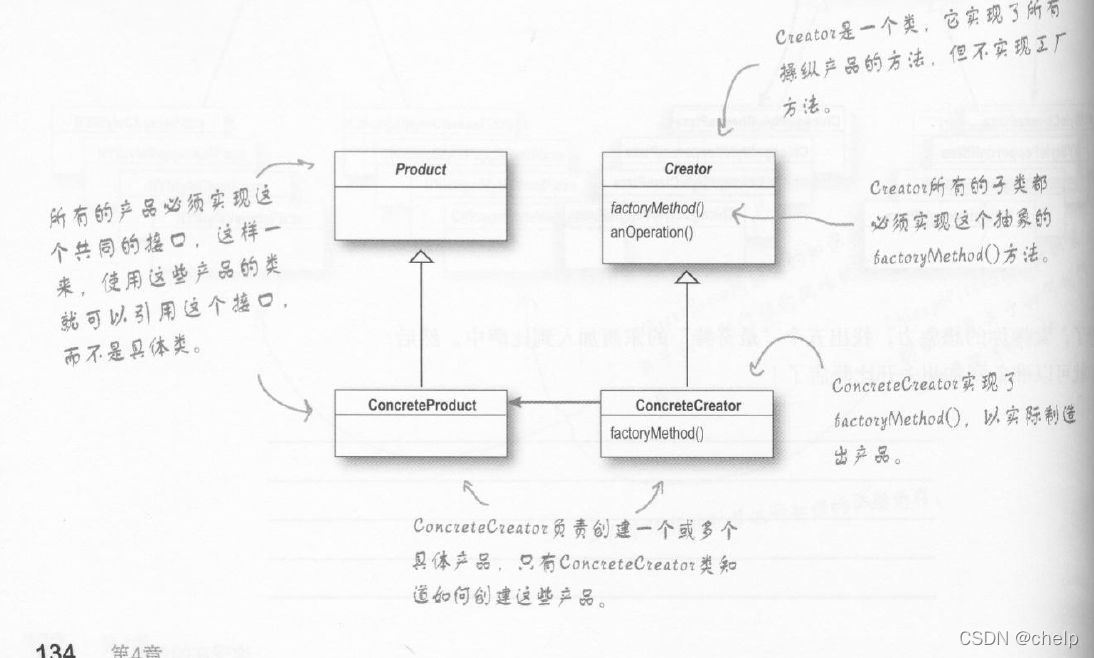

（1）工厂模式：定义了一个创建对象的接口，但子类决定要实例化的类是哪一个。工厂方法让类把实例化推迟到了子类。原则：依赖抽象类，不依赖具体类。

 （2）抽象工厂模式：提供一个接口，用于创建相关或依赖对象的家族，而不需要明确指定具体类。原则：依赖抽象类，不依赖具体类

 （3）单例模式

（4）原型模式

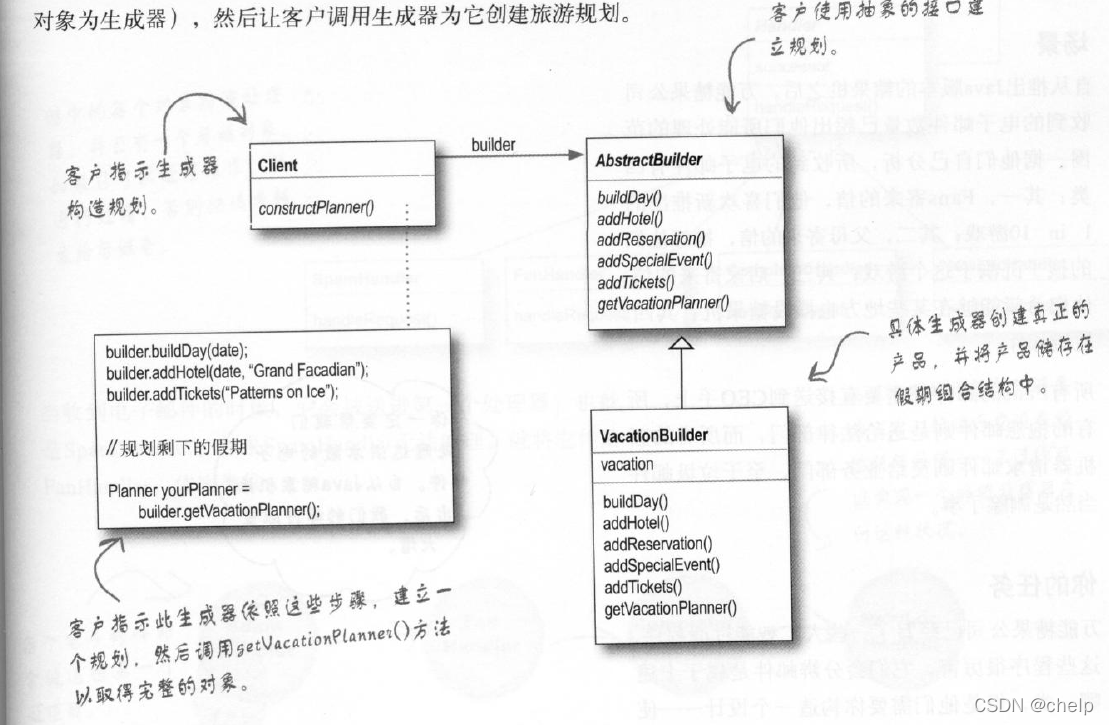

（5）创建者模式：封装一个产品的构造过程，并允许按步骤构造。

2.1结构模式是结构的组合和壮大 ；

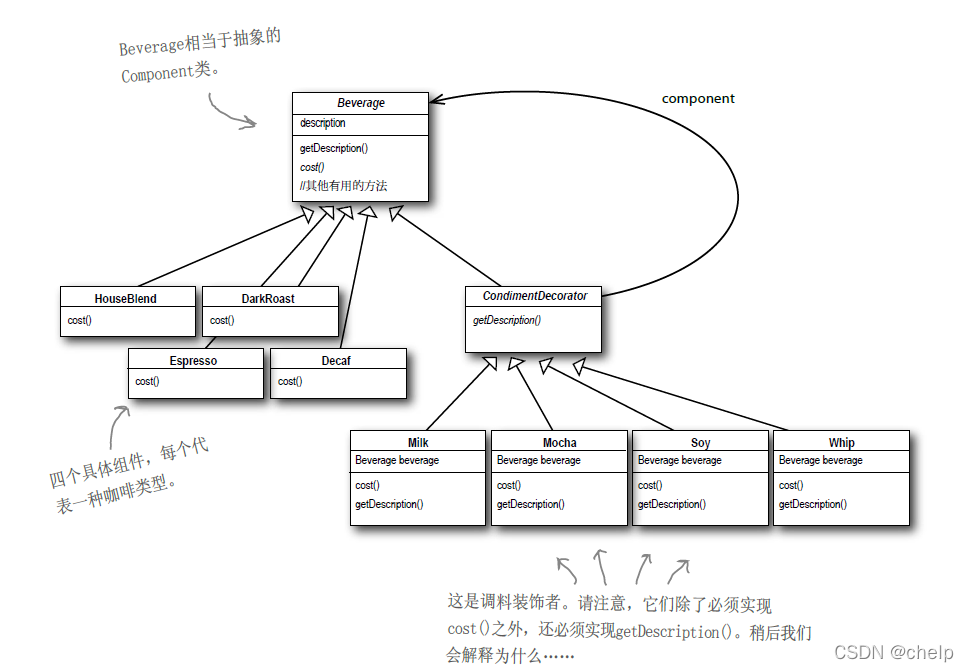

（1）装饰者模式：动态地将责任附加到对象上。若要扩展功能，装饰者提供了比继承更有弹性
的替代方案。装饰者可以在所委托被装饰者的行为之前与/或之后，加上自己的行为，以达到特定的目的。原则-类应该对扩展开放，对修改关闭

外观模式（Facade）；

适配器模式（Adapter）；

代理模式（Proxy）；

桥模式（Bridge）；

组合模式（Composite）；

享元模式（Flyweight）

2.2行为模型是通信。

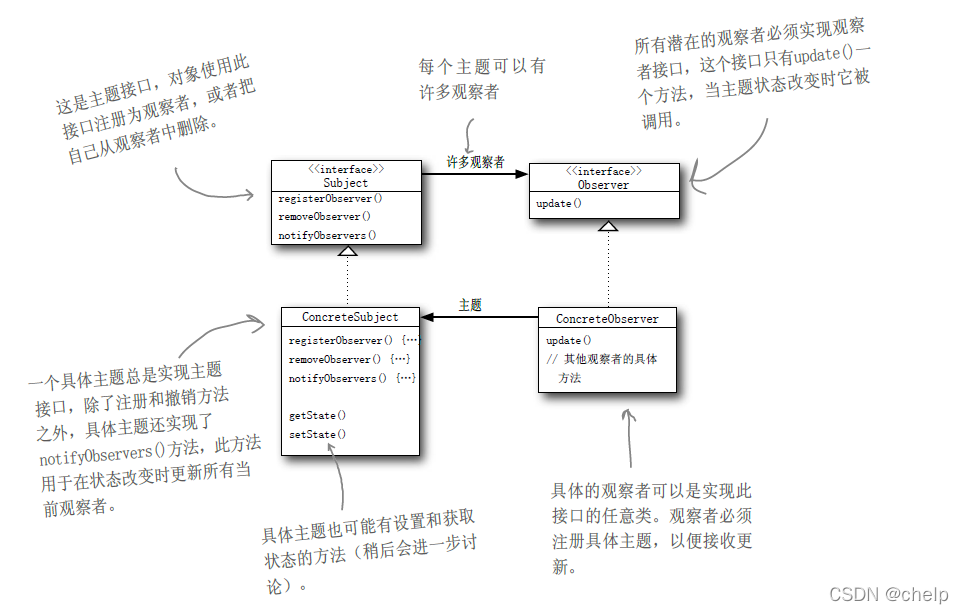

（1）观察者模式：定义了对象之间的一对多依赖，这样一来，当一个对象改变状态时，它的所有依赖着都会收到通知并自动更新。原则-为了交互对象之间松耦合而努力；

状态模式（State）；

策略模式（Strategy）；

职责链模式（Chain of Responsibility）；

命令模式（Command）；

访问者模式（Visitor）；

调停者模式（Mediator）；

备忘录模式（Memento）；

迭代器模式（Iterator）；

解释器模式（Interpreter）。

3.设计模式原则

3.1把变化的部分封装起来；

3.2针对接口编程，不针对实现；

3.3为了交互对象之间松耦合而努力；

3.4类应该对扩展开放，对修改关闭；

3.5依赖抽象类，不依赖具体类。
