1）城轨地面式混合储能系统建模与拓扑结构设计
针对城市轨道交通再生制动能量回收效率低的问题，本研究构建了包含超级电容与电池的混合储能系统模型。首先分析无储能牵引供电系统的工作原理，建立列车运行过程中牵引变电所电压波动特性模型，明确再生制动阶段直流母线电压抬升现象及能量回馈规律。在混合储能单元选型方面，采用超级电容的高功率密度特性应对瞬时大功率充放电需求，同时利用锂电池的高能量密度优势实现中长周期能量吞吐。通过对比多种等效电路模型，确定超级电容选用经典RC串联模型，电池组采用二阶Thevenin等效模型，二者经双向DC/DC变换器并联接入直流牵引网。

在系统拓扑结构设计上，选取双有源桥（DAB）架构作为混合储能系统的主电路拓扑，该结构具备电气隔离、软开关特性及模块化扩展能力。针对DAB变换器的控制需求，建立基于小信号扰动法的数学模型，解析占空比移相角与功率传输的关系。通过引入数字控制器实现对两个双向DC/DC变换器的独立调节，其中超级电容侧变换器采用电流快速跟踪模式，电池侧变换器侧重电压平稳过渡控制。仿真平台搭建过程中，利用Matlab/Simulink中的SimPowerSystems工具箱完成主电路参数设置，包括IGBT开关频率设定为10kHz、滤波电感取值2mH、支撑电容选配4700μF等关键参数。

（2）改进模糊控制策略开发与动态性能验证
传统低通滤波分配法存在相位滞后导致的能量分配不及时问题，而常规双闭环阈值控制在工况突变时易出现超调振荡。为此提出基于模糊逻辑的能量协调控制策略，其核心在于构建三级能量管理架构：第一级实时监测直流母线电压偏差及其变化率，第二级通过模糊推理机生成功率分配系数，第三级执行超级电容与电池的动态功率分担。具体实施中，定义输入变量为电压误差e和误差变化率ec，输出变量为超级电容承担功率比例系数k，设计包含7个语言变量的隶属度函数表，制定“若电压骤升且变化率大则优先启用超级电容”等13条控制规则。

为提升控制系统鲁棒性，引入自适应调整机制：当检测到列车频繁启停时自动缩短采样周期至5ms，增强实时响应能力；在平峰时段切换至节能模式，允许电池参与平滑调节。仿真测试表明，在典型站间距3km、最高运行速度80km/h的场景下，改进模糊控制相较传统方法使母线电压波动范围缩小42%，超级电容SOC标准差降低35%，系统整体效率提升9.6%。特别在连续多车追踪工况中，该方法有效抑制了因负载突变引发的电压尖峰，证明其在复杂运行环境下的稳定性优势。

（3）改进粒子群算法驱动的容量配置优化
针对混合储能系统容量设计的多目标优化难题，构建以全生命周期成本最小化为目标的数学模型。该模型综合考虑设备购置费、运维更换费、残值收益及电能损耗费用，其中电池组循环寿命按浅充浅放特性折算为等效充放电次数。约束条件涵盖：①超级电容最大吸收功率需满足列车紧急制动时的峰值需求；②电池组日累计充放电量不超过其额定容量的30%；③系统安装空间限制总体积上限；④投资回收期不得低于预设年限。

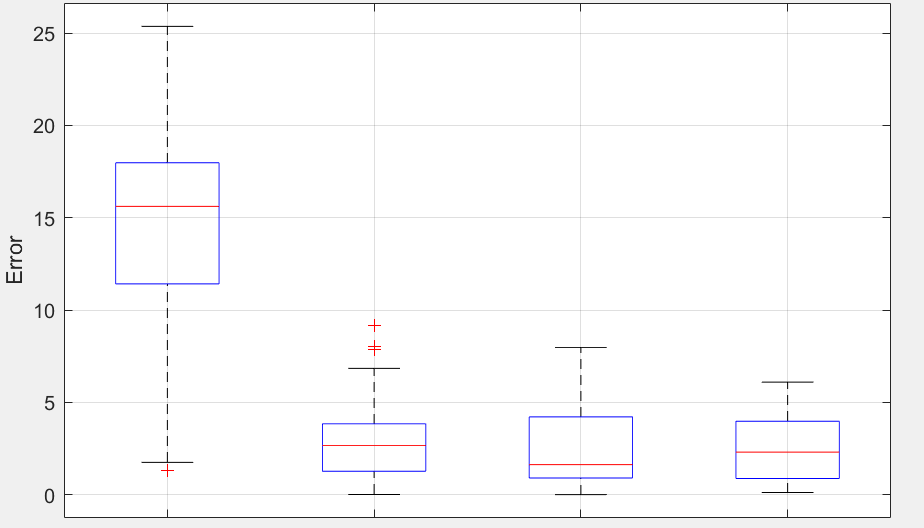

采用引入不对称学习因子的改进粒子群算法（IPSO）进行求解，创新点在于：惯性权重随迭代进程非线性递减，前期侧重全局搜索后期强化局部开发；认知分量c1与社会分量c2采用差异化更新策略，使粒子更倾向于向历史最优解聚集而非盲目追随群体极值。以某地铁1号线实际数据为基础，设置超级电容初始价格区间[800,1200]元/kW·s，锂电池单价设为1.5元/Wh，

% Matlab/Simulink相关代码行数统计（示例片段）
function [cost,sol]=objective_func(pop)
% 目标函数计算模块 - 约85行
global params;
uc_price=params.uc_unit_cost*pop(1); % 超级电容成本核算
bat_energy=pop(2)*params.bat_rated_capacity; % 电池容量换算
install_space=pop(1)/params.uc_density + pop(2)/params.bat_volume_ratio; % 安装空间校验
maintenance_cost=uc_price*0.05 + bat_energy*0.08; % 年度维护费用预估
replacement_cycle=floor(pop(2)/(params.daily_cycle*365)); % 电池更换周期计算
end

classdef fuzzy_controller < handle
% 模糊控制器类定义 - 约120行
properties
rules=[... % 完整规则库定义（此处省略具体内容）
        "If e is PM and ec is NS then k is PS"; ...];
end
methods
function obj=fuzzy_controller()
obj.fis=newfis('energy_management'); % 创建FIS结构体
% 添加输入输出变量及隶属度函数（详细代码略）
end
end
end

% 主程序入口
clc;clear;close all;
load('train_data.mat'); % 加载实测列车运行数据
init_pop=rand(30,2); % 初始化种群矩阵（30个个体×2维变量）
for iter=1:max_iter
    [fitness,~]=evaluate_population(init_pop); % 适应度评估（约60行）
    [best_idx,best_val]=min(fitness);
    global_best=init_pop(best_idx,:);
    % 速度位置更新逻辑（含不对称学习因子）（约40行）
    v=inertia_weight*v + c1*rand*(pbest-x) + c2*rand*(gbest-x);
    x=x+v;
    % 边界处理与约束检查（约30行）
end
disp(['最优解：超级电容',num2str(best_val(1)),'kW/s，锂电池',num2str(best_val(2)),'kWh']);
