组合逻辑电路分析

逻辑电路--四路表决器

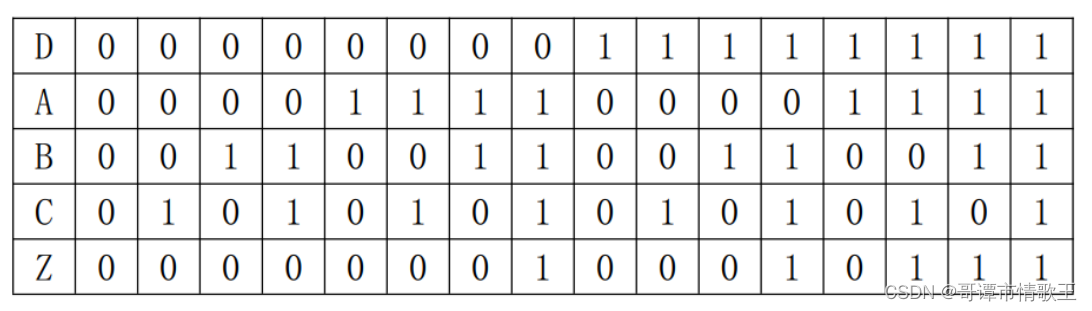

真值表：

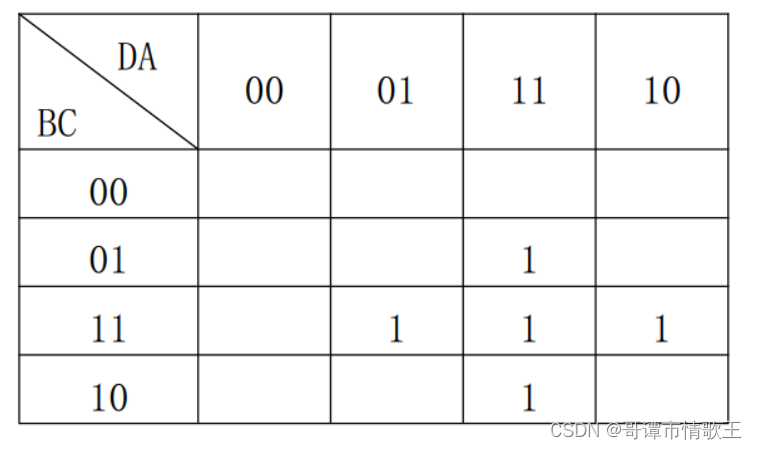

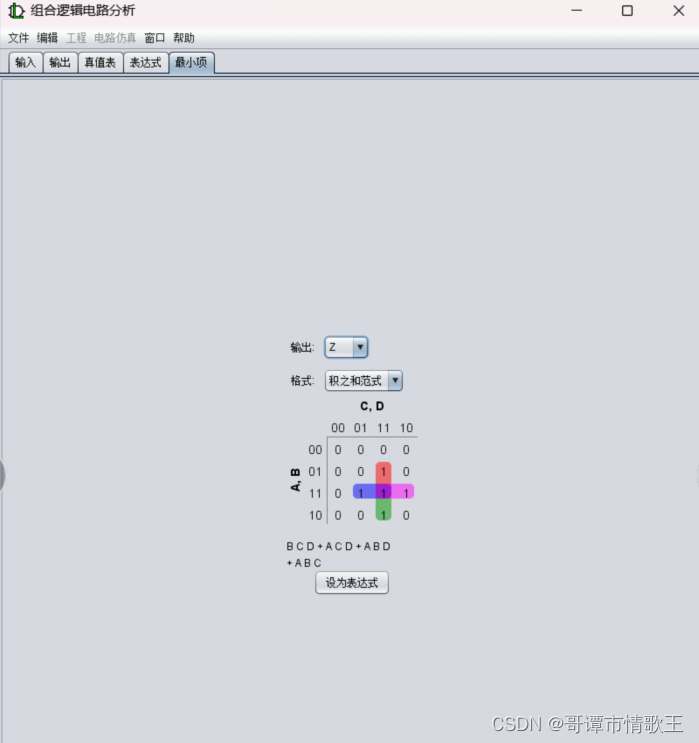

卡诺图：

逻辑表达式：

逻辑电路图：

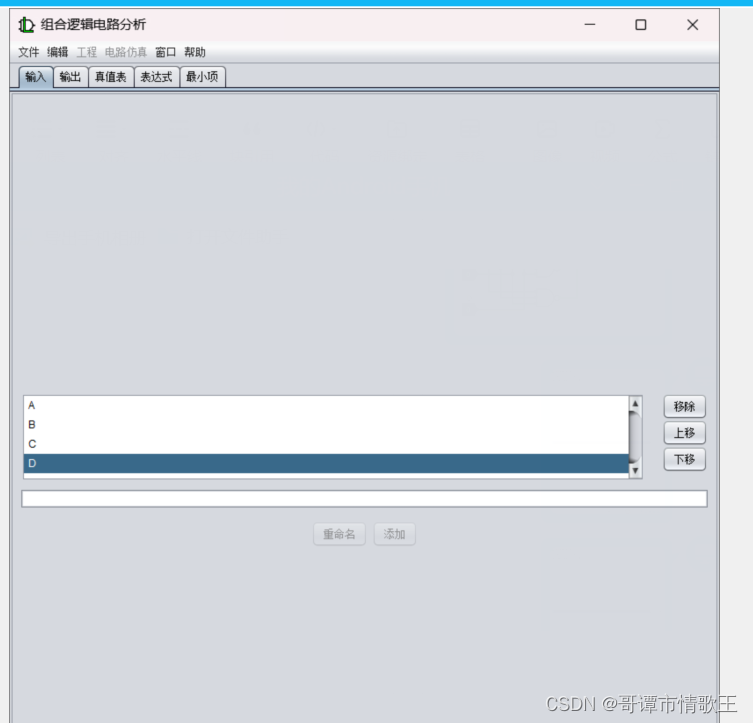

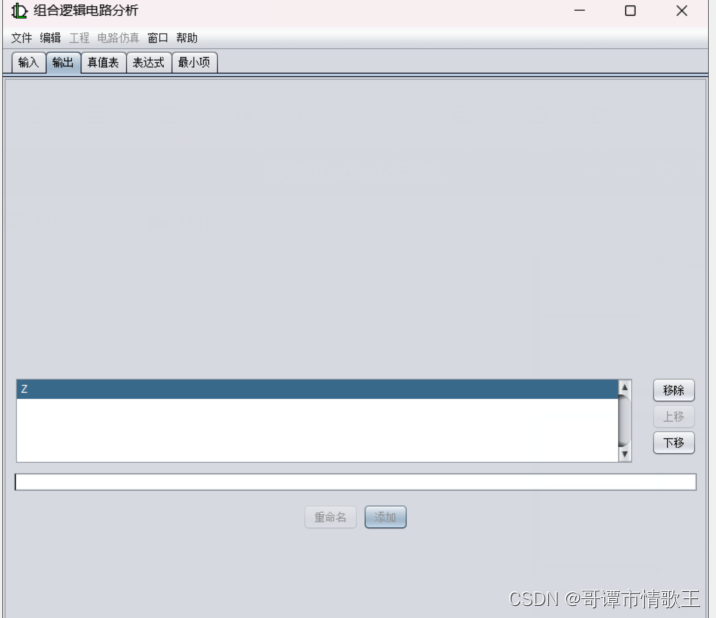

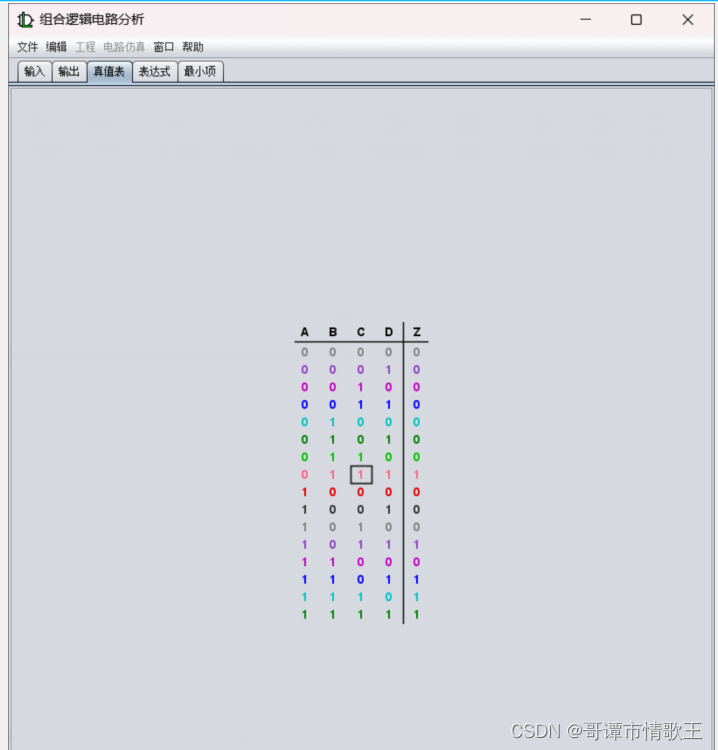

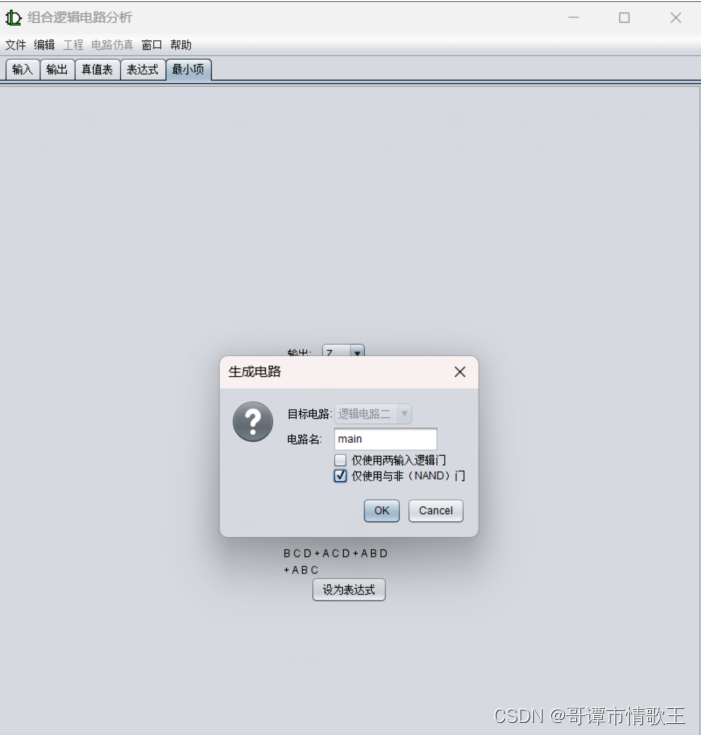

基于以上信息，我们可以在 使用Logsim的提供的“分析组合逻辑电路”的智能功能，完成 4路表决器实验。

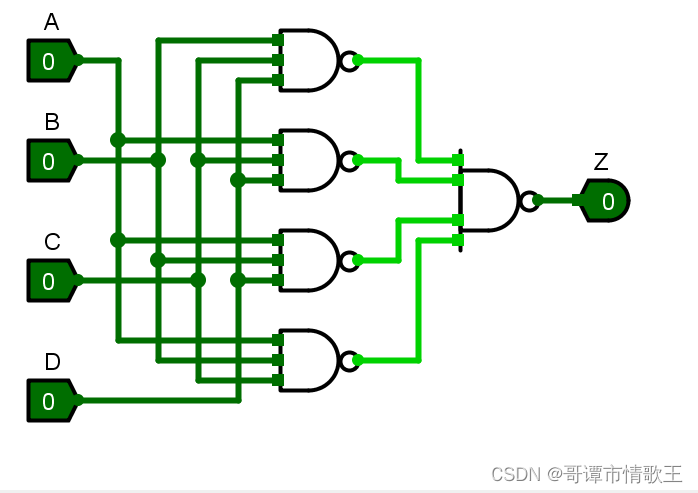

通过以上操作生成的电路图与逻辑电路图基本无误，如下：

四人二进制投票数

7段数码显示管（LED）是由7个单独LED二极管组合而成（忽略小数点），经常用来显示0-9 这些

数字。 它可以用 4个输入项A-B-C-D和7个输出项a~g的逻辑关系真值表来表达。

CD4511芯片能够完成这种对应关系的转换。请在之前四路表决器电路实现的基础上，继续用连接

线 联接CD4511，将投票为1的票数总和显示到一个 LED上，思考如何做？

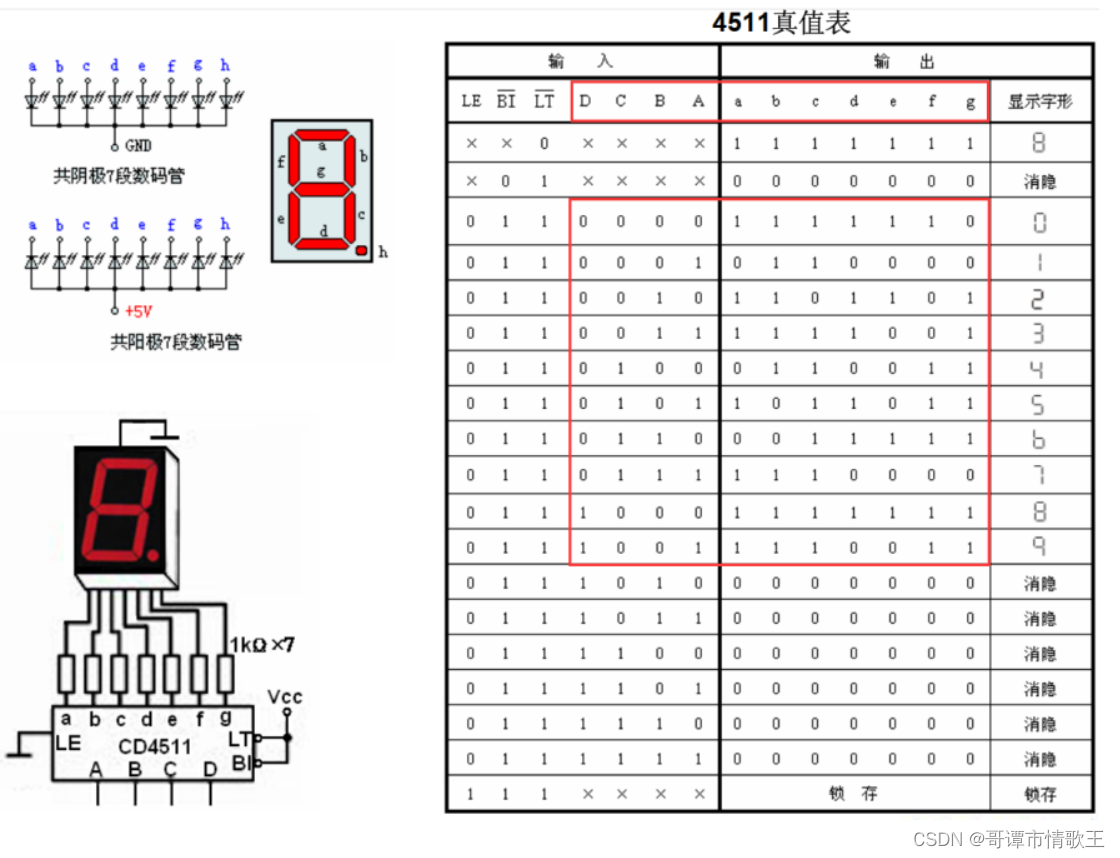

关于LED灯与CD4511芯片实理如下：

 电路设计如下：

 将接线口的0，1，2分别接入CD4511芯片的A，B，C，最后D接入0信号即可实现用二进制记录四人投票个数

组合逻辑电路化简

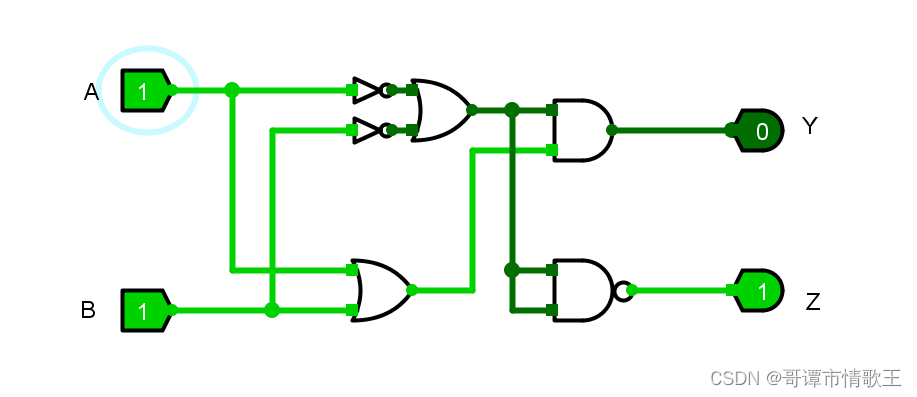

有如下电路原理图：

其逻辑表达式如下：

利用逻辑表达式的运算规律，我们可以得到如下简化后的表达式：



利用逻辑表达式完成电路原理图，如下：



小结

学废了
