CRC码计算及原理（FCS帧校验序列生成）

我们知道在以太网帧的末尾有一个叫FCS的东西。
全称：Frame Check Sequence，中文名：帧检验序列
这个东西是用来检验我们的数据是否在传输的过程中被破坏（不一定是收到攻击，也可能是一些物理干扰），以更好的安排重发。
而其中最常用的，也是检错能力很强的，就是CRC，循环冗余校验码。

操作流程

一个小背景知识

模二除法，或者说在数域{1，0}上的除法。
与普通除法类似，它也可以列竖式计算，但是唯一不同的，是相减的那一步。
我们这里的除法，在相减时，遵循一下规则：

1. 1-1=0
2. 1-0=1
3. 0-1=1
4. 0-0=0
5. 不进位，也不借位

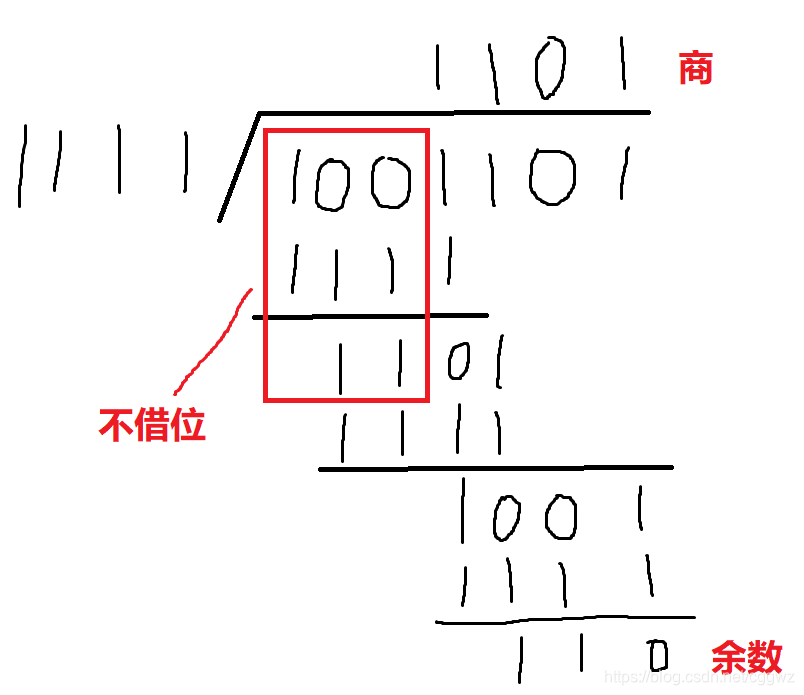

举个例子。

我相信应该很清楚了。（手画的，不容易）

生成

首先，我们需要一个除数，这个除数可以按照某个行业标准来，比如：

IBM的SDLC（同步数据链路控制）规程中使用的CRC-16为：11000000000000101，在ISO HDLC（高级数据链路控制）规程、ITU的SDLC、X.25、V.34、V.41、V.42等中使用CCITT-16为：11000000000100001。

当然这里做个实验，我们也可以随机生成，但是有一点要求，最高位和最低为必须为1，这一点需要注意。

接下来，我们把数据左移（k-1）位，补零，这就是我们的被除数。
然后用这个被除数和除数做模二除法得到余数。
这个余数（k-1位，不足的话，左侧补零），就是加在数据末尾的FCS。
然后我们把它加在数据末尾即可。

校验

那么我们如何校验呢？
直接把我们得到的串（包含FCS），对除数再做一次模二除法，如果余数是零，则说明数据完好。如果不为0，则说明数据遭到破坏，需要安排重发。

代码实现

相信看了上面的内容，应该很容易实现代码，下面给出我写的代码：

#include<cstdio>
#include<cstring>
#include<algorithm>
#include<cstdlib>
#include<ctime>
using namespace std;
struct bin{//二进制数据
	int num[100000];
	int len;
	void init(){//初始化为0
		len=1;
		memset(num,0,sizeof(num));
	}
	void read(){//读入数字
		char c[100000];
		scanf("%s",c);
		len=strlen(c);
		for(int i=0;i<len;i++){
			num[i]=c[len-i-1]-'0';
		}
	}
	void clean(){//清除前导0
		for(int i=99999;i>=0;i--){
			if(num[i]==1){
				len=i+1;
				return;
			}
		}
		len=1;
	}
	void gen(int k){//随机生成
		len=k;
		num[len-1]=num[0]=1;
		for(int i=1;i<len-1;i++){
			num[i]=rand()%2;
		}
	}
	bin operator =(bin b){//赋值符号
		len=b.len;
		for(int i=0;i<len;i++){
			num[i]=b.num[i];
		}
		return *this;
	}
	bin operator +(bin b){//加法
		bin c;
		c.init();
		c.len=max(b.len,len);
		for(int i=0;i<c.len;i++){
			c.num[i]=num[i]+b.num[i];
		}
		return c;
	}
	bin operator <<=(int b){//左移
		for(int i=len-1;i>=0;i--){
			num[i+b]=num[i];
			num[i]=0;
		}
		len+=b;
		return *this;
	}
	bin operator /(bin b){//除法取余数（返回值为余数）
		bin c;
		c.init();
		c=*this;
		for(int i=c.len-1;i>=0&&i>=(b.len-1);i--){
			if(!c.num[i]){
				continue;
			}
			for(int j=i;j>i-b.len;j--){
				c.num[j]-=b.num[j-i+b.len-1];
				if(c.num[j]<0){
					c.num[j]=1;
				}
			}
		}
		c.clean();
		return c;
	}
	int operator ==(bin b){//等于号
		if(b.len!=len){
			return 0;
		}
		for(int i=0;i<len;i++){
			if(num[i]!=b.num[i]){
				return 0;
			}
		}
		return 1;
	}
	void print(){//打印
		for(int i=len-1;i>=0;i--){
			printf("%d",num[i]);
		}
		printf("\n");
	}
};
int main(){
	//设定k值
	int k=5;
	srand(time(0));
	//定义各种量
	bin text,key,div,txt,zero;
	//初始化
	div.init();
	key.init();
	txt.init();
	zero.init();
	text.init();
	//生成
	text.read();//读入数据
	key.gen(5);//生成除数
	txt=text;
	txt<<=(k-1);//数据左移
	div=txt/key;//取余数 （FCS）
	txt=txt+div;// 合成
	//模拟破坏
//	txt.num[txt.len/2]^=1;
	//校验
	txt=txt/key;
	if(txt==zero){
		printf("The data are OK!");
	} else{
		printf("The data are fault!");
	}
	return 0;
}

还可以完善的，我就不进一步完善了。

一些数学原理

之前有说数学背景，但是那只是为了能理解其过程，但并不能让我们明白为什么是这样。
所以这里扩展了一块内容，根据兴趣阅读一下吧！

生成多项式

不知道怎么说，就举例说明吧。
如

其对应的除数分别为：

1. 11000000000000101
2. 10001000000100001
3. 100000100110000010001110110110111

我相信你应该明白了。

为什么余数为0

我们刚刚介绍了模二除法。
这里我们再说一个模二加法。

1. 1+1=0
2. 1+0=1
3. 0+0=0
4. 不进位

为什么是这样定义？
因为模二。
所以你只要让结果对2取模，你就知道为什么会这样了。
我们设原数据左移后为t，除数为a，商为s，余数为r。
所以有：t=as+r
而我们传递的是t+r
即t+r=as+r+r
有什么问题？
我们看一下r+r
注意这里是模二加法，不进位，且1+1=0+0=0，
而r和r是一样的，所以模二相加后，就是0！
所以式子变为：t+r=a*s
这样的话(t+r)模二除以a，自然余数为0。
这就是为什么我们可以这么做。

校验成功一定没错吗？

不一定！
有可能会出现某几位错了，但是判断结果是对的。
那么概率是多少呢？
假设FCS为32位（4字节）
数据我们取为8000位（1000字节，此处数据大小取了一个中值，以太网帧中的数据通常为46~1500字节）（当然了，其实从后面的结果可以知道此处并无影响）
8000位数据，最大为8000个1，最小为1（7999个0）。
进行二进制除法，商最大为7969位，总共有2⁷⁹⁶⁹个可能的商。
总共可能破坏的结果为2⁸⁰⁰⁰.
所以误判的概率为P=(2⁷⁹⁶⁹-1)/2⁸⁰⁰⁰
也就约为1/2³¹，即1/2,147,483,648
这概率是多大呢？
差不多是生一个六胞胎的概率吧。
想一想，你身边有几个六胞胎？你听过几个六胞胎？
因此，其检错能力是很强的。重点是算法也很简单，方便实际应用。

结束语

这就是今天对CRC的探究，喜欢的话点一个赞呗！
有什么问题也欢迎与我讨论！
