树莓派学习专题＜15＞：树莓派学习专题＜15＞：树莓派5：使用libcamera驱动获取摄像头图像

0. 项目代码
1. 背景
2. 参考
3. 代码
4. 编译

0. 项目代码

可以从下面获取到项目中的代码。
https://github.com/cdsmakc/h264_codec_base_rpi4b_rpi5_rv1106_visual_studio.git

1. 背景

之前的系列文章，都是在树莓派4上运行的。这两天又买了个树莓派5来测试。满以为重新编译一下就可以运行，结果发现存在很多问题：

树莓派5已经不支持硬件编码了，所以只能使用x264编码。
V4L2在树莓派5上支持不好，之前的代码，VIDIOC_S_PARM命令和VIDIOC_G_PARM命令，在树莓派5上都报错。更关键的是，VIDIOC_STREAMON命令也无法启动流，报告参数错误。翻了树莓派的论坛，官方的回答是，强烈建议使用libcamera驱动替代V4L2驱动。
树莓派官方提供了rpicam-xxx系列工具及源码（源码可以github下载）。rpicam-vid中包含了我想要的所有功能，但是代码时C++的（libcamera驱动也是C++的），而且基本使用的都是C++11之后的特性写的，自己又不会C++，折腾了几天，才勉强弄出来一个可以运行的代码。

2. 参考

主要参考libcamera官方的驱动的说明。
一个是驱动的API：
API

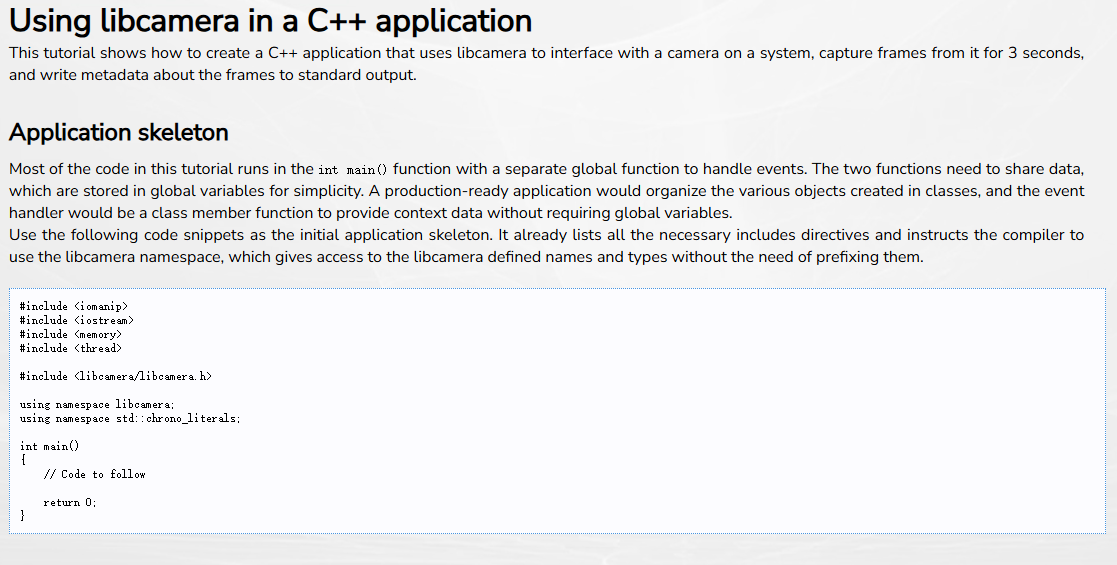

另一个是官方的介绍文档，这些文档介绍了libcamera的特性、框架等，最重要的是里面提供了一个示例程序的步骤：

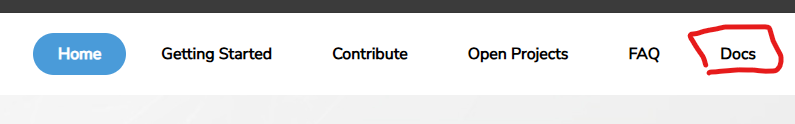

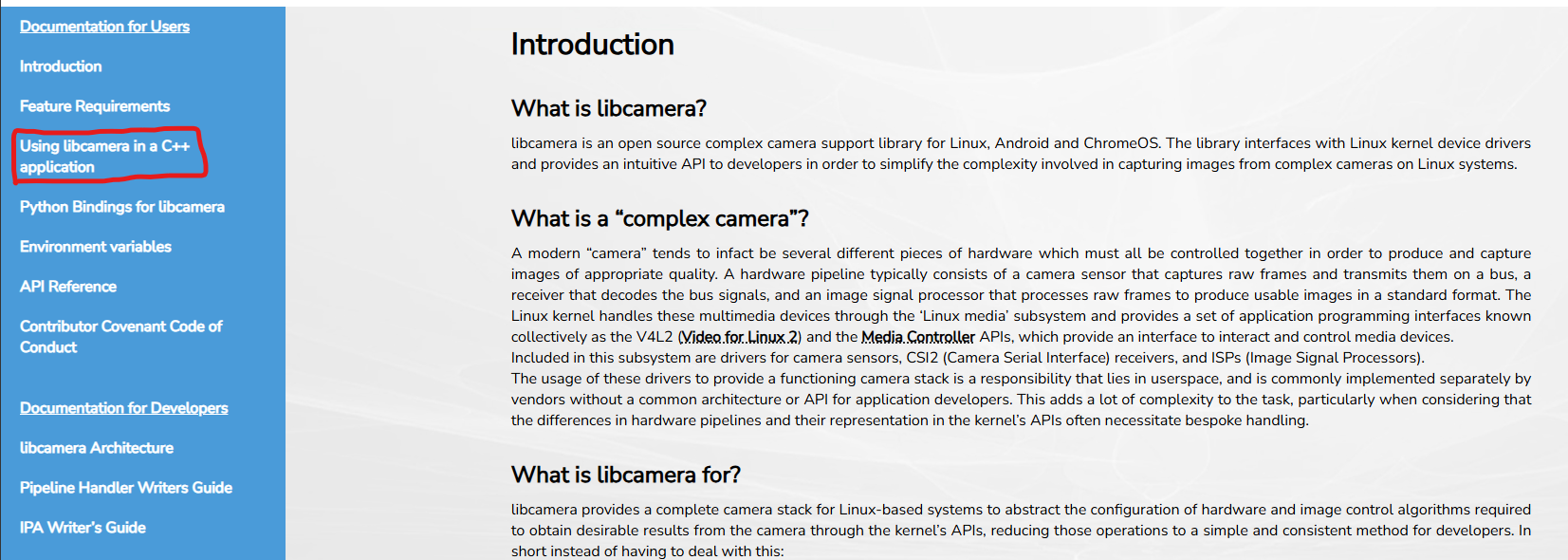

官方文档
在这里插入图片描述

基本上，按照上面这篇文章的内容一步一步小心地复制进去，就可以得到一个可运行的代码。

3. 代码

3.1 类定义

class RCE_CAM
{
private :
    std::unique_ptr<CameraManager>          pobjCameraManager ;
    std::shared_ptr<Camera>                 pobjCamera ;
    std::unique_ptr<CameraConfiguration>    pobjCameraConfig ;
    std::unique_ptr<ControlList>            pobjCameraControls ;
    FrameBufferAllocator                   *pobjAllocator ;
    std::vector<std::unique_ptr<Request>>   vecpobjRequests ;
public :
    RCE_CAM(VOID) ;
public :
    // camera manager
    INT  RCE_CAM_StartCameraManager(VOID) ;
    VOID RCE_CAM_StopCameraManager(VOID) ;

    // list camera and get camera
    VOID RCE_CAM_ListCameraId(VOID) ;
    INT  RCE_CAM_GetCamera(VOID) ;

    // acquire / release camera
    INT  RCE_CAM_AcquireCamera(VOID) ;
    VOID RCE_CAM_ReleaseCamera(VOID) ;

    // set camera pixel format, resolution, fps
    INT  RCE_CAM_SetFormat(VOID) ;
    VOID RCE_CAM_SetFps(VOID) ;

    // buffer
    INT  RCE_CAM_AllocBuffer(VOID) ;
    VOID RCE_CAM_ReleaseBuffer(VOID) ;

    // request callback
    INT  RCE_CAM_SetRequestCb(VOID (*__RequesetCb)(Request *)) ;
    VOID RCE_CAM_QueueRequset(Request *pobjRequest){pobjCamera->queueRequest(pobjRequest);}
    //INT  RCE_CAM_SetRequestCb(VOID) ;

    // camera start / stop
    INT  RCE_CAM_StartCamera(VOID) ;
    VOID RCE_CAM_StopCamera(VOID) ;

    // data process
    //static VOID RCE_CAM_ProcessData(Request *Request) ;
} ;

3.2 创建、启动与停止CameraManager

程序的第一步是创建和启动CameraManager，这是后续一切摄像头操作的起点。
创建并启动CameraManager：

INT RCE_CAM::RCE_CAM_StartCameraManager(VOID)
{
    INT iRetVal = 0 ;

    // 创建CameraManager对象
    pobjCameraManager = std::make_unique<CameraManager>() ;

    // 启动CameraManager
    iRetVal = pobjCameraManager->start() ;

    if(0 != iRetVal)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Start camera manager failed. Return value is "<<iRetVal<<"."<<endl ;

        return -1 ;
    }

    return 0 ;
}

在程序运行结束后，还需要关闭CameraManager：

VOID RCE_CAM::RCE_CAM_StopCameraManager(VOID)
{
    pobjCameraManager->stop() ;
}

3.3 获取摄像头

如下代码获取一个摄像头：

INT RCE_CAM::RCE_CAM_GetCamera(VOID)
{
    auto cameras = pobjCameraManager->cameras() ;

    // 查找摄像头
    if (cameras.empty())
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"No cameras were founded on the system."<<endl ;

        return -1 ;
    }

    // 获取第1个摄像头的ID
    std::string cameraId = cameras[0]->id() ;

    // 获取第1个摄像头
    pobjCamera = pobjCameraManager->get(cameraId) ;

    if(nullptr == pobjCamera)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Get camera failed."<<endl ;

        return -2 ;
    }

    return 0 ;
}

上面代码中，**pobjCameraManager->cameras() ;获取摄像头列表。如果系统中有多个摄像头，则需要选取一个。因为我的硬件只有一个MIPI摄像头，因此只需要打开第一个（cameras[0]->id() ;）即可。使用pobjCameraManager->get(cameraId)**获取一个摄像头对象。

3.4 独占摄像头

在摄像头使用之前，需要占用摄像头；在程序结束时，还需要释放摄像头。

占用摄像头：

INT RCE_CAM::RCE_CAM_AcquireCamera(VOID)
{
    INT iRetVal = 0 ;

    iRetVal = pobjCamera->acquire() ;

    if(0 != iRetVal)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Acquire camera failed. Return value is "<<iRetVal<<"."<<endl ;

        return -1 ;
    }

    return 0 ;
}

释放摄像头：

VOID RCE_CAM::RCE_CAM_ReleaseCamera(VOID)
{
    pobjCamera->release() ;
    pobjCamera.reset() ;
}

3.5 设置摄像头输出格式

INT RCE_CAM::RCE_CAM_SetFormat(VOID)
{
    INT iRetVal = 0 ;

    // 生成当前配置
    pobjCameraConfig = pobjCamera->generateConfiguration({StreamRole::Viewfinder}) ;

    if(nullptr == pobjCameraConfig)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Generate camera configuration failed."<<endl ;

        return -1 ;
    }

    // 获取当前流配置
    StreamConfiguration &StreamConfig = pobjCameraConfig->at(0) ;

    cout<<"Default viewfinder configuration is : "<<StreamConfig.toString()<<endl ;

    // 配置分辨率和像素格式
    StreamConfig.size.width  = g_stRCEConfig.usWidth ;
    StreamConfig.size.height = g_stRCEConfig.usHeight ;
    StreamConfig.pixelFormat = libcamera::formats::YUV420 ;

    // 验证并优化设置
    pobjCameraConfig->validate() ;

    // 打印设置
    cout<<"Validated viewfinder configuration is : "<<StreamConfig.toString()<<endl ;

    // 应用设置
    iRetVal = pobjCamera->configure(pobjCameraConfig.get()) ;

    if(0 != iRetVal)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Acquire camera failed. Return value is "<<iRetVal<<"."<<endl ;

        return -2 ;
    }

    return 0 ;
}

大致流程：

先通过方法pobjCamera->generateConfiguration来生成一个默认的摄像头配置。
通过方法**pobjCameraConfig->at(0)**获取一条流的默认配置。
配置流。设定图像分辨率（宽、高），指定输出格式为YUV420。
使用方法**pobjCameraConfig->validate() ;**验证配置。根据文档介绍，因为我们的配置，摄像头未必正好能支持，该方法会修改这些配置为最接近的配置。但是实际上，常见的分辨率应该都没有问题，可以完全匹配。
使用方法**pobjCamera->configure(pobjCameraConfig.get())**将配置应用下去。

3.6 设置帧率

设置帧率，不是上面的config来设置的。它通过设置图像最大帧间隔和最小帧间隔，来实现帧率的修改：

VOID RCE_CAM::RCE_CAM_SetFps(VOID)
{
    UINT uiFrameDuration ;

    // 计算帧持续时间（以微秒为单位）
    uiFrameDuration = 1000000 / g_stRCEConfig.uiFps ;

    // 获取控制项
    pobjCameraControls = std::make_unique<libcamera::ControlList>() ;

    // 设置帧持续时间
     pobjCameraControls->set(libcamera::controls::FrameDurationLimits, libcamera::Span<const std::int64_t, 2>({uiFrameDuration, uiFrameDuration})) ;
}

注意：此处填写的帧间隔以微秒为单位。例如对于30fps设置，需要设置最大帧间隔和最小帧间隔都为33000。

3.6 申请缓存

INT RCE_CAM::RCE_CAM_AllocBuffer(VOID)
{
    INT iRetVal = 0 ;

    // 为流分配缓冲区
    pobjAllocator = new FrameBufferAllocator(pobjCamera) ;

    for (StreamConfiguration &Cfg : *pobjCameraConfig)
    {
        iRetVal = pobjAllocator->allocate(Cfg.stream()) ;

        if (0 > iRetVal)
        {
            cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
                <<"Allocate buffers failed. Return value is "<<iRetVal<<"."<<endl ;

            return -1 ;
        }

        size_t BufferNum = pobjAllocator->buffers(Cfg.stream()).size() ;

        cout<<"Allocated "<<BufferNum<<" buffers for stream."<< std::endl ;
    }

    // 获取当前被配置的流
    StreamConfiguration &StreamConfig = pobjCameraConfig->at(0) ;
    Stream *Stream = StreamConfig.stream() ;

    const std::vector<std::unique_ptr<FrameBuffer>> &Buffers = pobjAllocator->buffers(Stream);

    for (UINT i = 0; i < Buffers.size(); ++i)
    {
        std::unique_ptr<Request> pobjRequest = pobjCamera->createRequest() ;

        if (nullptr == pobjRequest)
        {
            cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
                <<"Create request failed."<<endl ;

            return -2 ;
        }

        const std::unique_ptr<FrameBuffer> &Buffer = Buffers[i] ;
        iRetVal = pobjRequest->addBuffer(Stream, Buffer.get()) ;

        if (0 > iRetVal)
        {
            cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
                <<"Add buffer to request failed."<<endl ;

            return -3 ;
        }

        vecpobjRequests.push_back(std::move(pobjRequest));
    }

    return 0 ;
}

大致流程：

先创建一个FrameBufferAllocator对象；
使用上述对象为流创建缓存：pobjAllocator->allocate(Cfg.stream())。
使用方法pobjCamera->createRequest()创建请求。所谓请求，是可以排队到libcamera驱动中的，每个请求带着一个buffer。请求被排队后，若图像获取成功了，会使用用户提供的回调函数来处理这些请求，并从请求附带的buffer中获取图像数据。上面代码中，申请了多少缓存（我这里是申请到了4个缓存，足够了；应该是可以改的），就创建多少请求。
使用方法**pobjRequest->addBuffer(Stream, Buffer.get())**将buffer加入到一个request中。
将所有的请求（我这里是4个）打包到vecpobjRequests中。

程序运行完之后，需要释放缓存：

VOID RCE_CAM::RCE_CAM_ReleaseBuffer(VOID)
{
    pobjAllocator->free(pobjCameraConfig->at(0).stream()) ;
    delete pobjAllocator ;
}

3.7 设定回调函数

回调函数用于处理请求达成（即图像就绪），从而获取图像。

INT RCE_CAM::RCE_CAM_SetRequestCb(VOID (*__RequesetCb)(Request *))
{
    pobjCamera->requestCompleted.connect(__RequesetCb) ;

    return 0 ;
}

回调函数如下：

VOID RCE_CAM_ProcessData(Request *pobjRequest)
{
    VOID  *pvMmapAddr ;
    UINT   uiLength = g_stRCEConfig.usWidth * g_stRCEConfig.usHeight * 3 / 2 ;
    UINT   uiOffset = 0 ;

    if (pobjRequest->status() == Request::RequestCancelled)
    {
        return;
    }

    const std::map<const Stream *, FrameBuffer *> &Buffers = pobjRequest->buffers();

    for (auto bufferPair : Buffers)
    {
        // 更新统计：从摄像头接收的帧数和数据量
        g_stCAMWorkarea.stStatistics.uiFrameCountFromCamera++ ;
        g_stCAMWorkarea.stStatistics.ui64DataCountFromCamera += uiLength ;

        // 获取图像缓冲
        FrameBuffer *Buffer = bufferPair.second;

        if(0 == g_uiFrameBufferValid)
        {
            // 将buffer映射到用户空间
            pvMmapAddr = mmap(NULL,
                            uiLength,
                            PROT_READ | PROT_WRITE,
                            MAP_SHARED,
                            Buffer->planes()[0].fd.get(),
                            uiOffset);

            // 复制图像
            memcpy(g_pucFrameBuffer, pvMmapAddr, uiLength) ;

            // 设置标记，等待编码完成
            g_uiFrameBufferValid = 1 ;

            // 释放映射
            munmap(pvMmapAddr, uiLength) ;

            // 更新统计：更新发送到编码器的帧数
            g_stCAMWorkarea.stStatistics.uiFrameCountToEncoder++ ;
        }
    }

    // 恢复请求，并重新排队请求
    pobjRequest->reuse(Request::ReuseBuffers);
    //objRceCam.pobjCamera->queueRequest(pobjRequest);
    objRceCam.RCE_CAM_QueueRequset(pobjRequest) ;

    return ;
}

前述申请的buffer不是在线程中的，需要用mmap映射到用户空间。实际上，这里的代码写的不正确。
YUV420图像返回的是3个Plane，因此需要3次mmap；或者1次mmap，但是用不同的offset来读取3个平面。实际上我试了一下，3个平面地址是连续的，因此我只一次mmap，并直接读取整个画面的图像（包括Y、U、V）。
在图像取走之后（写入文件，或者发送到编码器），需要将request再次排队，以便继续获取图像：pobjRequest->reuse(Request::ReuseBuffers); objRceCam.RCE_CAM_QueueRequset(pobjRequest) ;）。

3.7 启动和停止摄像头

上面的工作都完成后，就可以打开摄像头，获取图像数据了。

INT RCE_CAM::RCE_CAM_StartCamera(VOID)
{
    INT iRetVal = 0 ;

    iRetVal = pobjCamera->start(pobjCameraControls.get()) ;

    // 启动相机，使相机处于running状态
    if(0 != iRetVal)
    {
        cout<<"File "<<__FILE__<<", func "<<__func__<<", line"<<__LINE__<<" : "
            <<"Start camera failed. Return value "<<iRetVal<<"."<<endl ;

        return -1 ;
    }

    // 将request加入队列，注意仅处于running状态时才可加入
    for (std::unique_ptr<Request> &request : vecpobjRequests)
    {
        pobjCamera->queueRequest(request.get());
    }

    return 0 ;
}

这里需要注意的是，摄像头一定要在running状态（也就是pobjCamera->start(pobjCameraControls.get())）之后，才能将一系列request压入到驱动中。
以下代码停止摄像头：

VOID RCE_CAM::RCE_CAM_StopCamera(VOID)
{
    pobjCamera->stop() ;
}

3.7 主函数及循环

这里我写了一个线程。

VOID *RCE_CAM_Thread(VOID *pvArgs)
{


    if(0 != objRceCam.RCE_CAM_StartCameraManager())
    {
        // 创建并启动CameraManager失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_NO_PROCESS ;
    }

    if(0 != objRceCam.RCE_CAM_GetCamera())
    {
        // 获取摄像头失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_STOP_CAMERA_MANAGER ;
    }

    if(0 != objRceCam.RCE_CAM_AcquireCamera())
    {
        // 锁定摄像头失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_STOP_CAMERA_MANAGER ;
    }

    if(0 != objRceCam.RCE_CAM_SetFormat())
    {
        // 配置摄像头格式失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_RELEASE_CAMERA ;
    }

    // 设置帧率
    objRceCam.RCE_CAM_SetFps() ;

    if(0 != objRceCam.RCE_CAM_AllocBuffer())
    {
        // 申请图像缓存失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_RELEASE_CAMERA ;
    }

    //if(0 != objRceCam.RCE_CAM_SetRequestCb(RCE_CAM::RCE_CAM_ProcessData))

    if(0 != objRceCam.RCE_CAM_SetRequestCb(RCE_CAM_ProcessData))
    {
        // 连接数据处理回调函数失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_RELEASE_BUFFER ;
    }

    if(0 != objRceCam.RCE_CAM_StartCamera())
    {
        // 启动相机失败，退出线程
        g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_EXIT ;
        goto LABEL_EXIT_WITH_RELEASE_BUFFER ;
    }

    while(1)
    {
        /* 更新统计信息 */
        if(0 != g_stCAMWorkarea.uiUpdateStatistics)
        {
            g_stCAMWorkarea.uiUpdateStatistics = 0 ;

            __RCE_CAM_UpdateStatistics() ;
        }

        /* 判断线程是否需要退出 */
        if(1 == g_stCAMWorkarea.uiStopThread)
        {
            g_stCAMWorkarea.enThreadStatus = CAM_THREAD_STATUS_END ;

            goto LABEL_EXIT_WITH_CLOSE_CAMERA ;
        }

        usleep(1000) ;
    }

LABEL_EXIT_WITH_CLOSE_CAMERA:
    objRceCam.RCE_CAM_StopCamera() ;
LABEL_EXIT_WITH_RELEASE_BUFFER :
    objRceCam.RCE_CAM_ReleaseBuffer() ;
LABEL_EXIT_WITH_RELEASE_CAMERA :
    objRceCam.RCE_CAM_ReleaseCamera() ;
LABEL_EXIT_WITH_STOP_CAMERA_MANAGER :
    objRceCam.RCE_CAM_StopCameraManager() ;
LABEL_EXIT_WITH_NO_PROCESS :
    pthread_exit(NULL);
}

4. 编译

注意，编译之前需要先安装libcamera驱动：

sudo apt install -y libcamera-dev libepoxy-dev libjpeg-dev libtiff5-dev libpng-dev

然后使用g++编译即可（下面是编译一个.o文件。取消-c，以得到一个可执行文件，但是需要把线程函数改成main函数）。

CPP_TOOL   = g++
CPP_CAM_SO_FILES := /usr/lib/aarch64-linux-gnu/libboost_program_options.so.1.74.0
CPP_CAM_SO_FILES += /usr/lib/aarch64-linux-gnu/libcamera-base.so
CPP_CAM_SO_FILES += /usr/lib/aarch64-linux-gnu/libcamera.so
CPP_CAM_FLAGS    := -I/usr/include/libcamera/libcamera/
CPP_CAM_FLAGS    += -I/usr/include/libcamera/
CPP_CAM_FLAGS    += -std=c++17
CPP_CAM_FLAGS    += -lpthread

@$(CPP_TOOL) $(CPP_CAM_FLAGS) -I. -c RCE_CAM.cpp -o RCE_CAM.o
