基于RTL8376+RTL8218B的16端口千兆非网管交换机设计

Stage0 : 背景

前段时间，做了一个外包项目，在通信设备的背板上，设计16端口的交换机，实现网络数据包在背板上的交换功能。

网上搜索了一下，有人提示用RTL8376+RTL8218B，可以实现16端口的千兆网线速。

在这个基础上做开发，开发阶段遇到的问题：

1. 芯片资料非常少。基本上只能找到datasheet，还是必须付费下载的。这些文档一般厂家甚至都不放出，必须签了协议才会给，能找到Datasheet就不错了。
2. 芯片内部有大量的寄存器（可能）需要配置，而datasheet上给的信息是非常少的。说可能，是我没有测试过不配置这些寄存器是否能够正常工作（关于寄存器的配置下面还有描述）。
3. Datasheet上有某些非常显而易见的错误。

Stage1 : 设计

Stage1.1 ：原理图设计

Stage1.1.1：RTL8376-GR的设计

RTL8376芯片提供了8个10/100/1000Mbps的端口，同时提供2个RSGMII-PLUS接口，每个RSGMII-PLUS提供了5Gbps的带宽，共10Gbps。去除20%的编码开销，正好是8Gbps，可以用2个RSGMII-PLUS接口连接RTL8218B，从而扩展出额外的8个千兆网口。

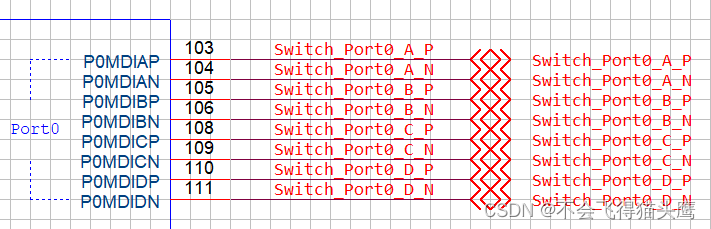

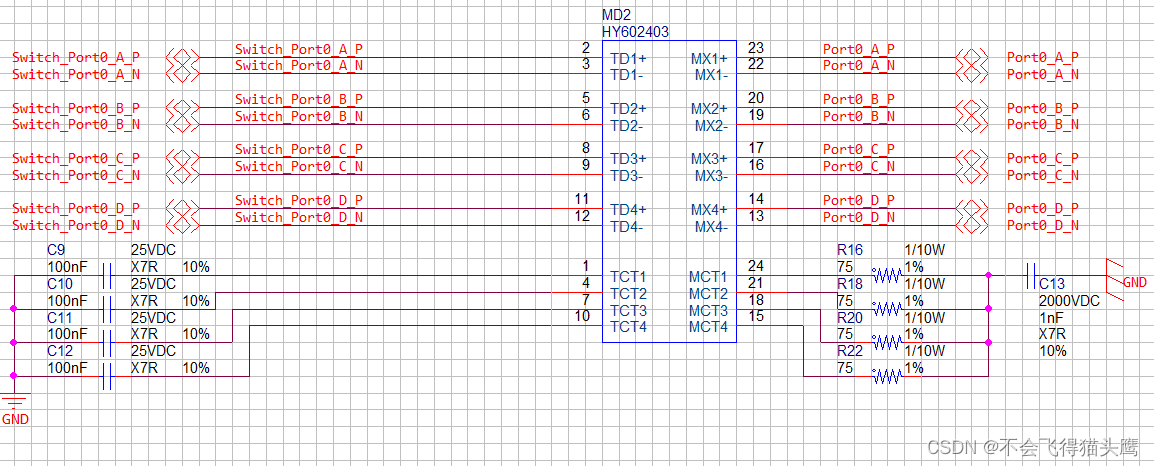

MDI接口的设计：这个没有什么花头，直接连接到网络变压器或者带有网络变压器的网口：

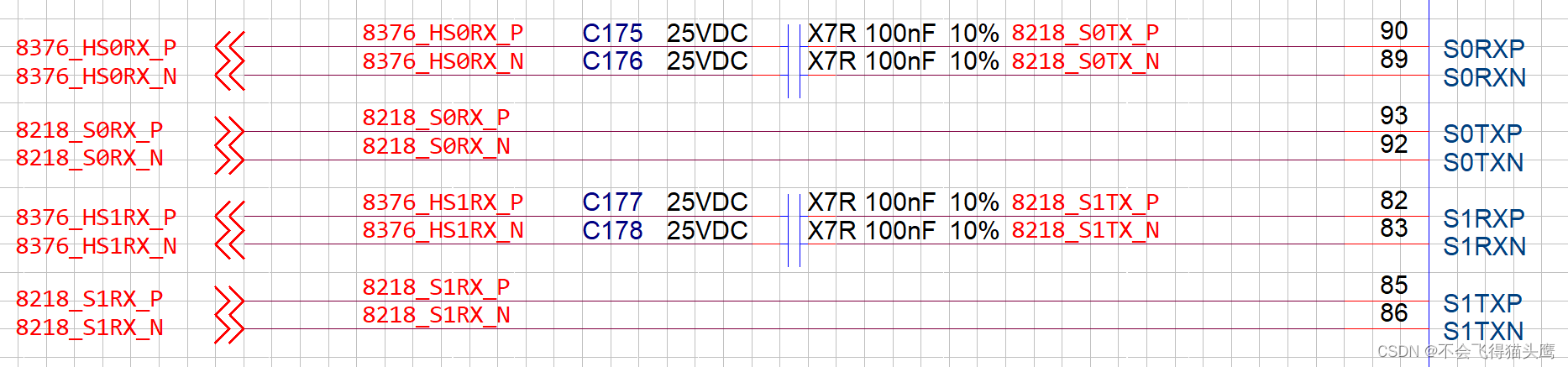

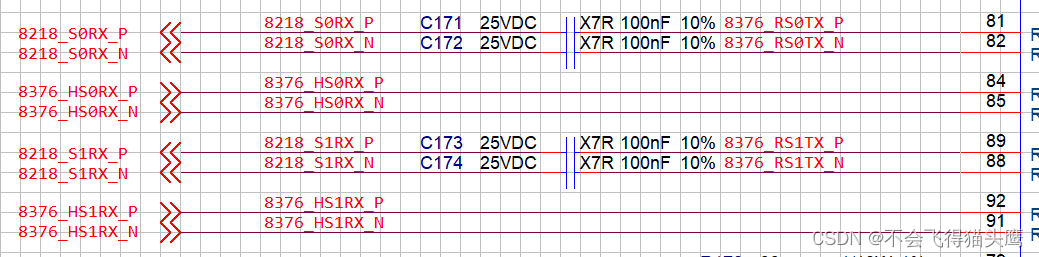

RSGMII-PLUS接口的设计：主要是要串个100nF的电容，另外收发和正负不要搞反了。

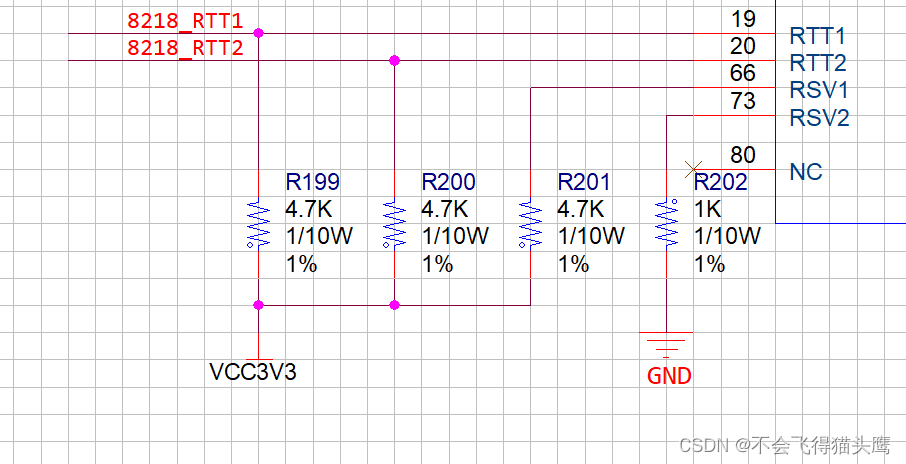

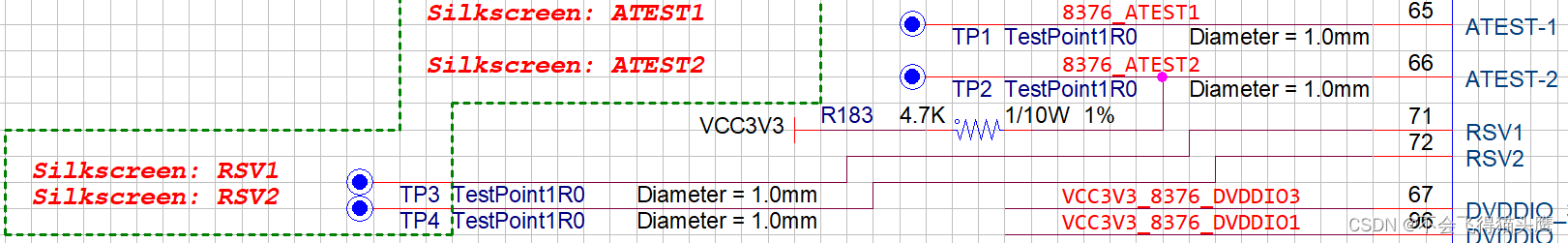

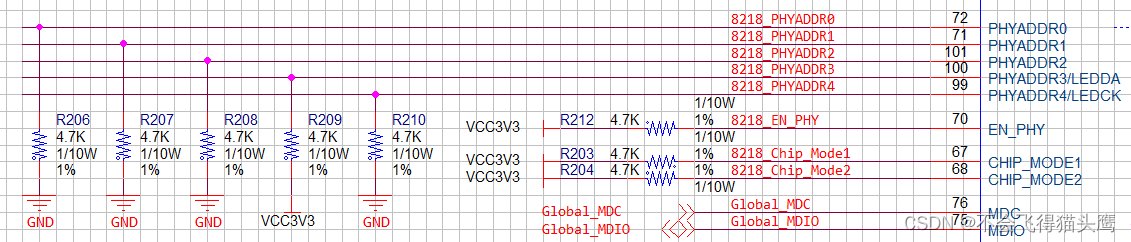

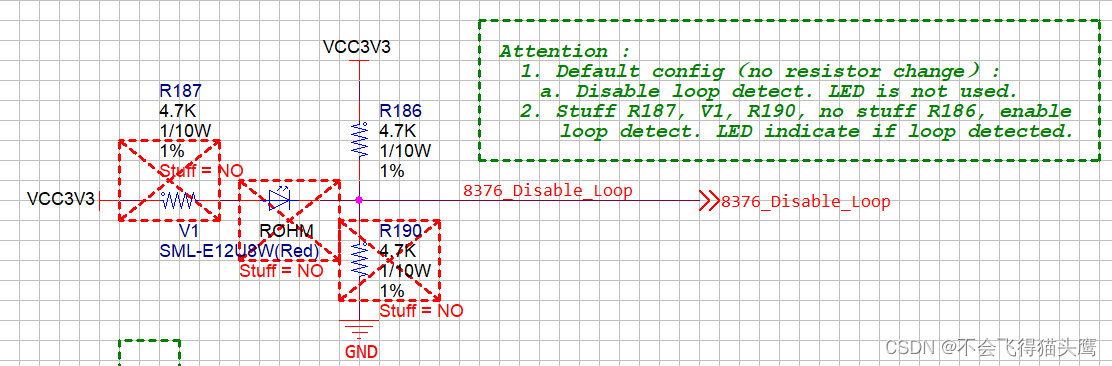

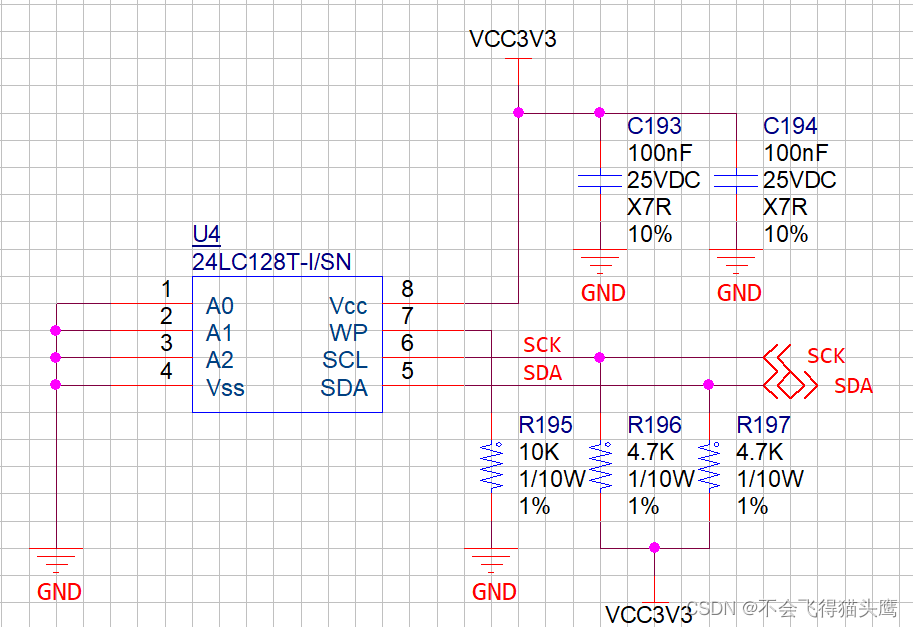

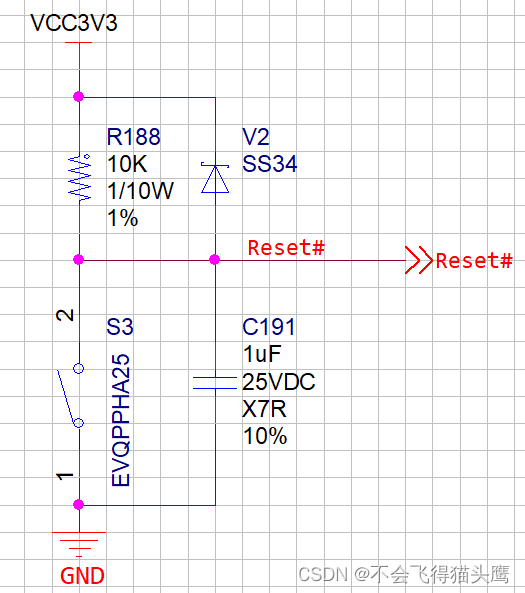

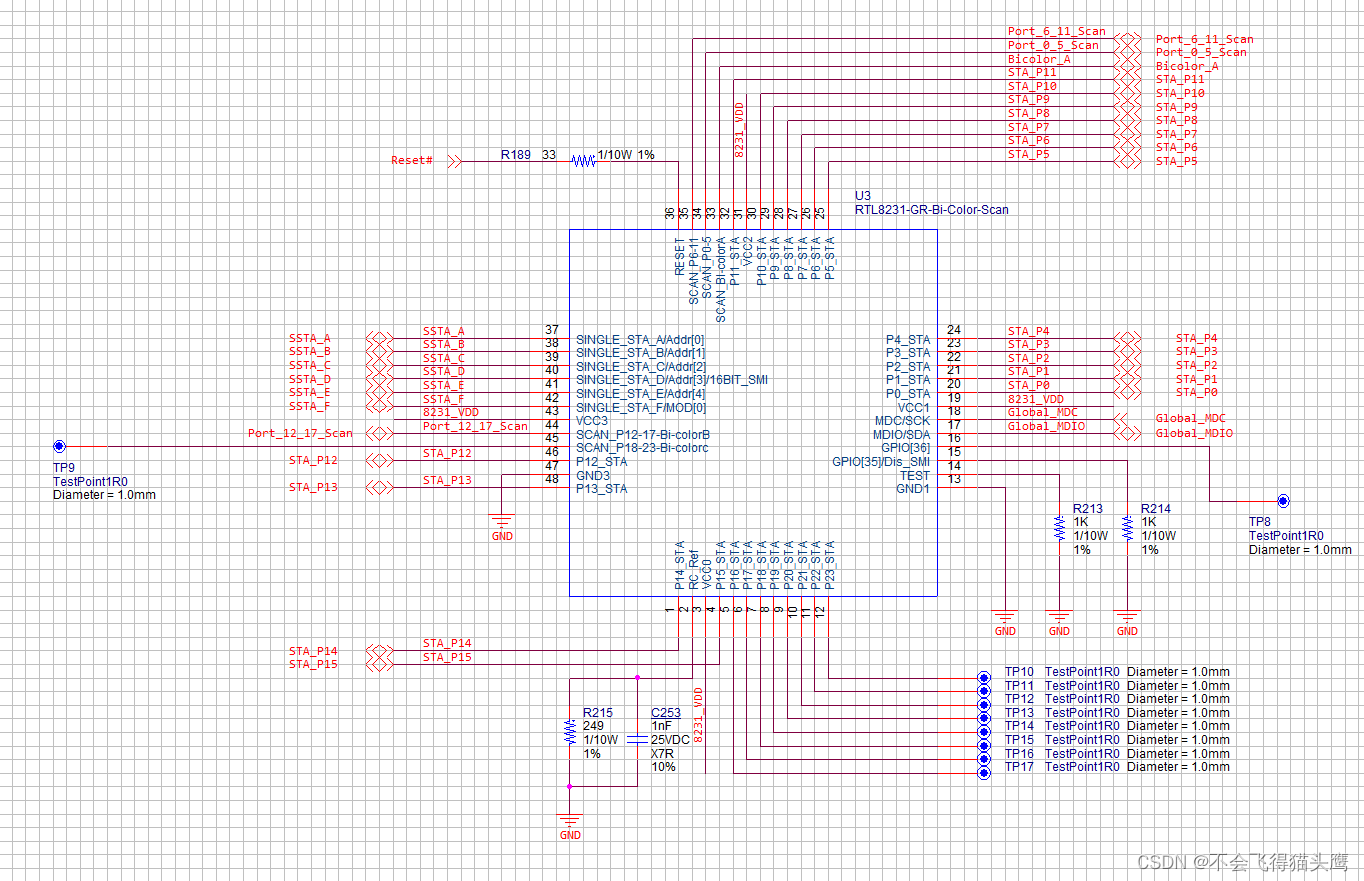

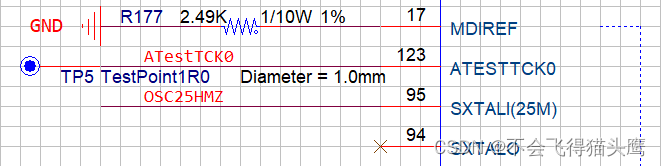

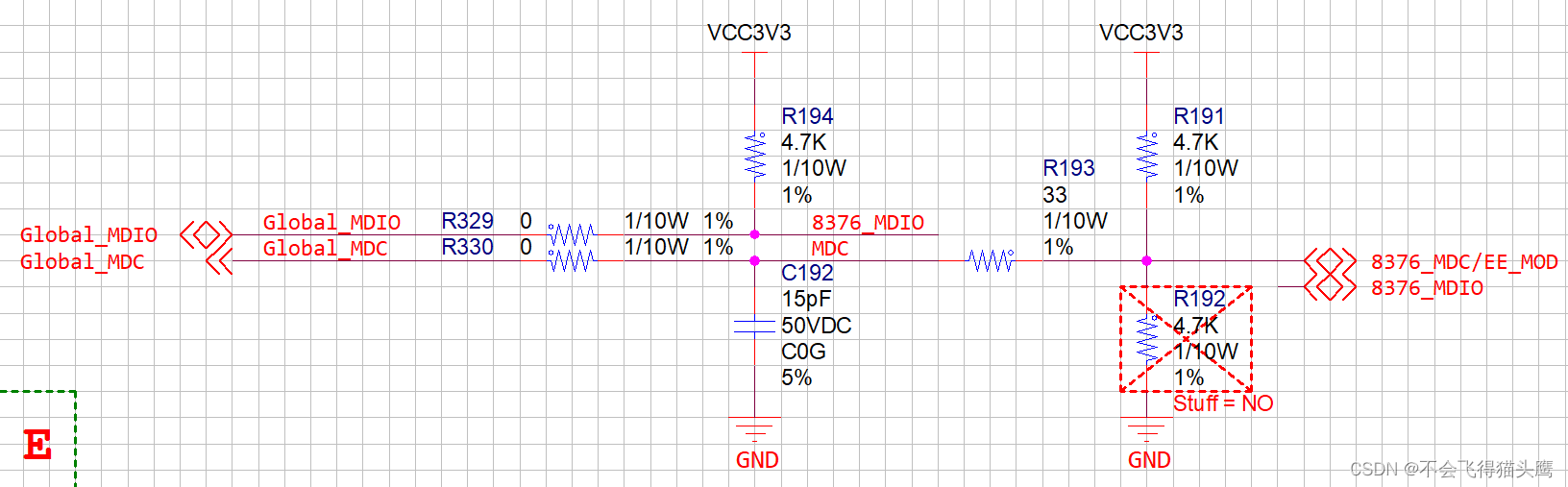

配置：所谓配置，就是一些需要上拉或者下拉的信号处理。

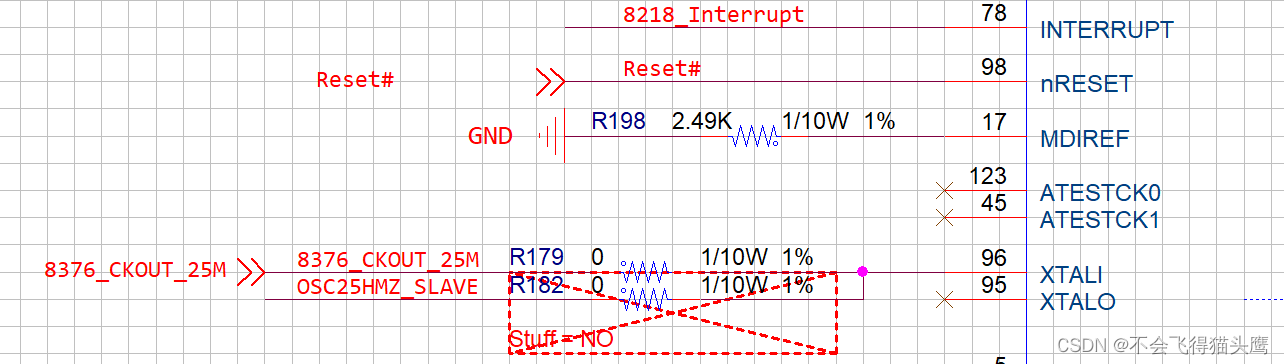

79号引脚的输出是25M时钟，这个时钟将会提供给RTL8218B使用。
