Android 文字绘制中的 FontMetrics 和 drawText()

在绘制文字的时候，不可避免的用到 FontMetrics 类和 Canvas#drawText() 方法，这里详细介绍下。

FontMetrics

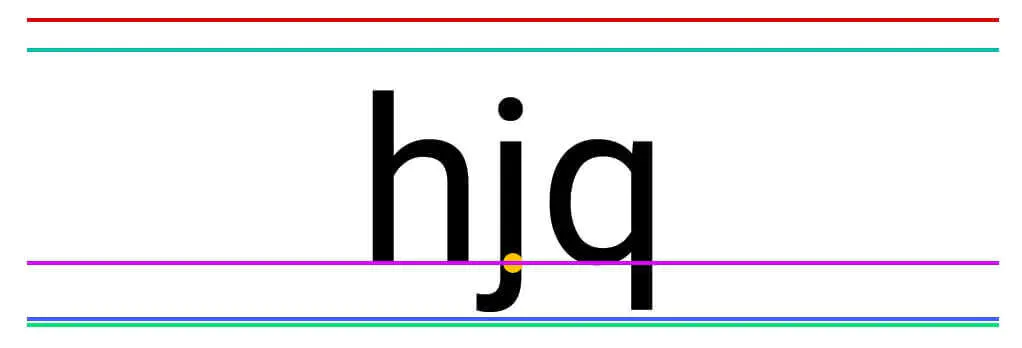

先看下面这张图：



FontMetrics Lines

图中有五条线，自上而下分别是：

• top line: 文字可绘制区域最顶部的线；
• ascent line: 系统推荐的，文字可绘制区域顶部的线；
• baseline: 文字绘制的基线（在四线格上书写英文字母时的第三条线）；
• descent line: 系统推荐的，文字可绘制区域底部的线；
• bottom line: 文字可绘制区域最底部的线。

而 FontMetrics 类中有 [top, ascent, descent, bottom, leading] 字段，与上面 5 条线的关系是： FontMetrics对象中的字段值 = 对应线条的 Y 坐标值 - baseline的 Y 坐标值 ，如果用 Y(line A) 表示线条 A 的 Y 坐标的话，那么以下等式成立：

FontMetrics::top = Y(top line) - Y(baseline);
FontMetrics::ascent = Y(ascent line) - Y(baseline);
FontMetrics::descent = Y(descent line) - Y(baseline);
FontMetrics::bottom = Y(bottom line) - Y(baseline);

需要注意的是： 通常情况下，Android 中的 y 轴的正方向是沿屏幕向下的，也就是越往下 y 坐标越大，所以 FontMetrics 的 top 和 ascent 值是负值， descent 和 bottom 的值是正值。

余下的字段 leading 表示 系统推荐的行间距。

在实际开发中，通常使用 Paint 的 getFontMetrics() 获得其对应的 FontMetrics 对象。

drawText()

绘制文字的时候，需要使用 Canvas 的 drawText(String text, float x, float y, Paint paint) 方法，其中的 text 表示 所需绘制的文字， paint 表示 画笔，这很好理解，那么 x 和 y 又是什么呢？

这里把 x 和 y 组成的点 (x, y) 称作 基点，用于控制文字绘制的基准位置，而 Paint 中的 Align 对象指定文字对齐方式。 基点 和 Align 共同作用从而成功绘制文字。特别地是：基点的 Y 坐标（也就是 y 值）其实就是前面提到的 baseline 的 Y 坐标。

比如：上面图中 baseline 上的黄点就是基点，可以观察得出其对齐方式 Align 就是 CENTER。

Sample

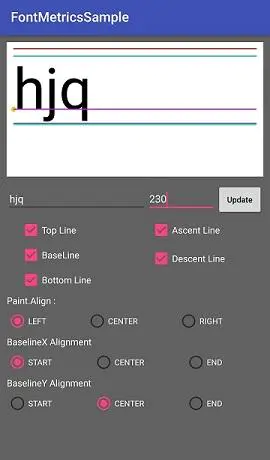

示例截图：



FontMetrics Sample

GitHub: FontMetricsSample

参考

• Meaning of top, ascent, baseline, descent, bottom, and leading in Android's FontMetrics
• 自定义控件之绘图篇（ 五）：drawText()详解
