背景

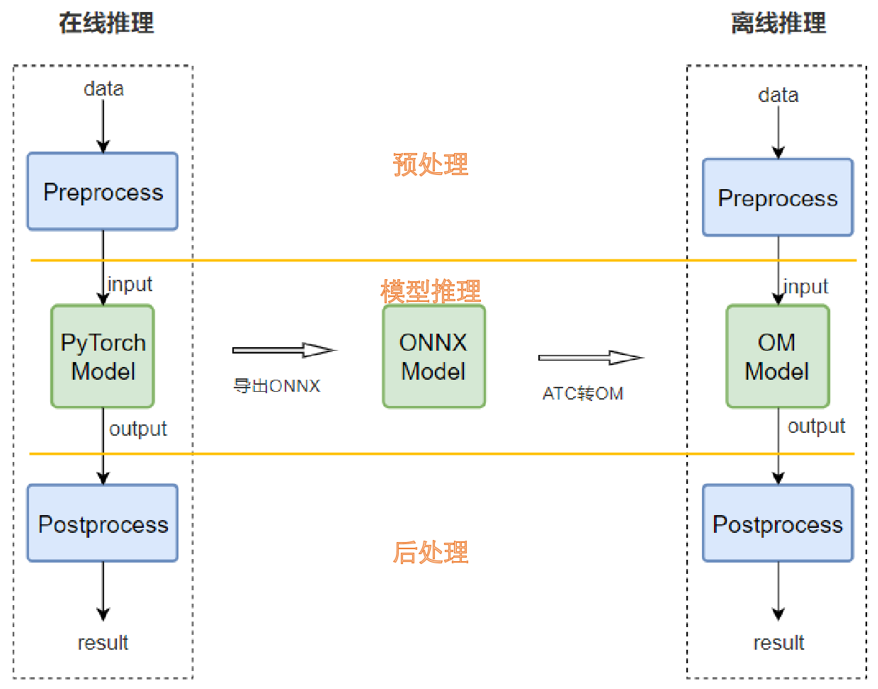

本文档适用的场景是传统模型迁移到昇腾设备上（见下图），出现了精度问题，介绍精度问题的定位方法和解决方案。本文档只介绍“Pytorch module -> onnx -> om”场景。
什么是精度问题
离线推理（om模型在昇腾acl推理）的结果和在线推理（如：对原始模型通过pytorch/onnxruntime框架在gpu/cpu的推理）相差比较大，如在开源数据集的精度差距>1%，则认为离线推理精度不达标。这里是以在线推理的结果作为基准参考。
精度问题定界定位
精度问题定界
- 1.保存在线推理的模型的输入输出：作为精度对比的标杆
- 2.保存离线推理的模型的输入输出：离线推理需要保证和在线推理的原始输入是同一份数据
- 3.数据对比：对比在线推理和离线推理的模型输入输出
- 如果模型输出一致或相似度>99%, 则是后处理的代码问题（对比在线推理后处理逻辑）
- 如果模型的输入不一致，则是预处理的代码问题（对比在线推理预处理逻辑）
- 如果模型的输入一致，输出不一致，则是模型推理部分（需要进一步确认是模型转换、还是算子精度等的问题）
模型推理精度定位

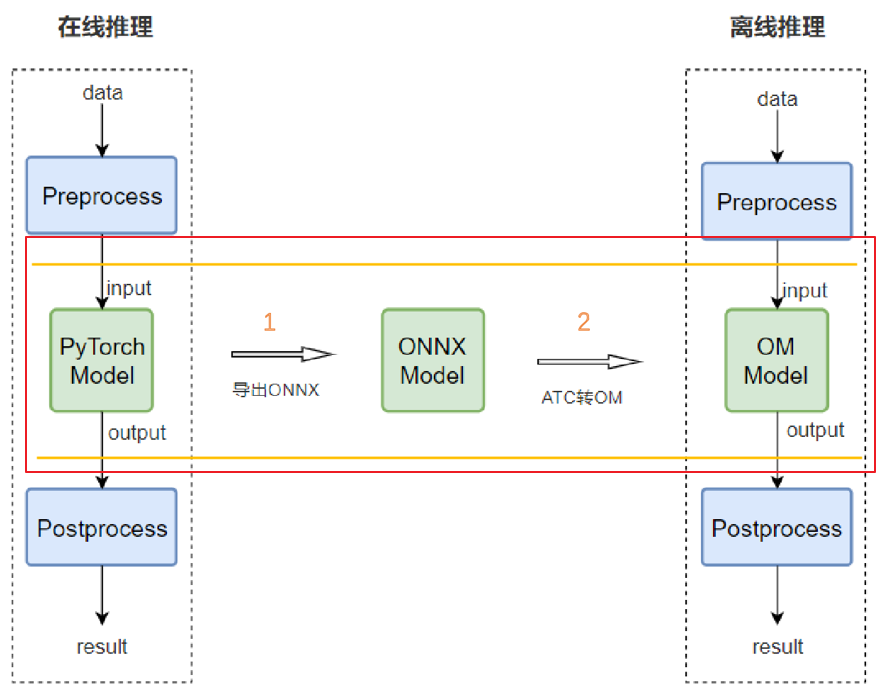

确认了是在模型存在精度问题后，先来分析模型推理的过程：Pytorch module -> onnx -> OM
- 1.先对比pytorch model和onnx model的推理结果，如果结果差异大，则需要分析pytorch export onnx的脚本
- 2.如果1没问题，那应该就是om model的问题，可能是onnx 使用atc转换om出现问题，或者是om模型算子本身有精度问题
onnx模型精度问题常见原因
- 模型配置/权重加载方法不一致
- 未使用model.eval()等方式关闭training模式
- 导出时forward函数中输入参数不一致
- 如果确认torch.onnx.export没问题，则可以使用二分法定位onnx模型算子精度问题
om模型精度问题分析
1.确认ATC命令参数设置
如果使用ONNX直接转成的原始OM存在精度问题，首先确认ATC命令的下列参数设置：
–fusion_switch_file：融合规则（包括图融合和UB融合）开关配置文件路径以及文件名，修改融合规则，可能引起精度及性能变化。
–precision_mode：设置整个网络模型的精度模式，若精度异常时，可尝试整网设置为FP32计算，从而判断是否为计算精度引起的误差。
–op_precision_mode：指定算子内部处理时的精度模式
–modify_mixlist：在内置优化策略基础上进行调整，自行指定哪些算子允许降精度，哪些算子不允许降精度。
–optypelist_for_implmode：设置optype列表中算子的实现模式，算子实现模式包括high_precision、high_performance两种
–customize_dtypes：模型编译时自定义某个或某些算子的计算精度。
–keep_dtype：保持原始网络模型编译时个别算子的计算精度不变。
建议尝试设置--precision_mode=force_fp32，其他参数不设置。
2.是否开启AIPP功能
如果使用了–insert_op_conf参数，建议使用无AIPP的OM进行精度比对，以保证输入数据一致
3.是否使用量化
如果使用了AMCT/ModelSlim/–compression_optimize_conf参数做量化，建议使用原始模型确认精度，排查量化引入的精度问题
4.是否使用Onnx改图
建议使用改图前的原始onnx转om来确认精度，排查由于改图引入的精度问题
5.常见精度问题
-
数据溢出问题
现象：如果FP16场景有精度问题，FP32场景精度正常，则可能是数据溢出或算子在FP16场景下存在精度问题。
方案：
数据溢出导致的精度问题：
1）常量溢出可通过改图将取值缩小至FP16范围，常见于Attention Mask的计算中；
2）数据计算结果超出FP16范围，使用–keep_dtype或–customize_dtypes参数指定问题算子为FP32。
某些算子在FP16场景存在精度问题：与算子负责人确认算子精度问题，可暂时使用–keep_dtype或–customize_dtypes参数指定问题算子为FP32来规避精度问题。 -
内存踩踏问题
现象： 模型推理结果与预期结果差距较大，且数值无规律，可能是内存踩踏导致的精度问题。
判断： 可尝试在ATC命令中添加参数–buffer_optimize=off_optimize 关闭内存复用，或设置 --disable_reuse_memory=1关闭数据缓存优化。若关闭数据缓存或内存复用后正常，说明精度问题为内存踩踏问题。
方案： 内存踩踏问题可优先联系GE接口人确认内存复用是否存在问题，如数据调用正常，可联系内存踩踏的算子负责人确认算子的数据调用方法是否正常。 -
算子精度问题
算子精度问题的处理步骤（代码参考下文）：- dump数据，对比ONNX和OM的算子输入输出，找到第一个出现精度问题的算子。
- 验证单算子精度：构造单算子模型，使用相同输入，验证输出精度。
- 如果问题算子的单算子精度正常，则说明算子输入有问题，或可能是累积误差导致的精度下降，需要前向二分定位关键算子。
- 如果ONNX含有自定义算子无法推理，可dump在线推理结果作为标杆进行对比，或改图删除自定义算子重复以上步骤。
精度问题分析实践
以Reset50为样例, 提供在线推理，离线推理、结果比对：
参考ACL_PyTorch docs:01~04步骤
import numpy as np
import torch
from torchvision.io import read_image
from torchvision.models import resnet50, ResNet50_Weights
import onnxruntime as ort
from ais_bench.infer.interface import InferSession
# pytorch在线推理
class PytorchInferencer:
def __init__(self):
weights = ResNet50_Weights.DEFAULT
self.model = resnet50(weights=weights)
self.model.eval()
self.transforms = weights.transforms()
self.categories = weights.meta["categories"]
def preprocess(self, image_path):
"""预处理"""
# print(self.transforms)
img = read_image(image_path)
model_input = self.transforms(img).unsqueeze(0)
return model_input
def model_inference(self, model_input):
"""执行推理"""
with torch.no_grad():
model_output = self.model(model_input)
return model_output
def postprocess(self, model_output):
"""后处理"""
model_output = model_output.squeeze(0).softmax(0)
class_id = model_output.argmax().item()
score = model_output[class_id].item()
category_name = self.categories[class_id]
return dict(category=category_name, class_id=class_id, score=score)
def e2e_inference(self, image_path):
"""端到端推理"""
model_input = self.preprocess(image_path)
model_output = self.model_inference(model_input)
prediction = self.postprocess(model_output)
return prediction
def export_to_onnx(self, image_path):
torch.onnx.export(
self.model, # pytorch网络模型
self.preprocess(image_path), # 随机的模拟输入
"resnet.onnx", # 导出的onnx文件位置
export_params=True, # 导出训练好的模型参数
verbose=True, # verbose=True，支持打印onnx节点和对应的PyTorch代码行
training=torch.onnx.TrainingMode.EVAL, # 导出模型调整到推理状态，将dropout，BatchNorm等涉及的超参数固定
input_names=["input_data"], # 为静态网络图中的输入节点设置别名，在进行onnx推理时，将input_names字段与输入数据绑定
output_names=["output_data"], # 为输出节点设置别名
# 如果不设置dynamic_axes，那么对于输入形状为[1, 3, 224, 224]，在以后使用onnx进行推理时也必须输入[1, 3, 224, 224]
# 下面设置了输入的第0维是动态的，以后推理时batch_size的大小可以是其他动态值
#dynamic_axes={
# "input_data": {0: "-1"},
# "output_data": {0: "-1"}
#},
keep_initializers_as_inputs=None, #是否将模型参数作为输入数据的一部分进行导出
opset_version=17 # ONNX 运算符的版本号
)
print("export onnx model successfully!!")
# onnx在线推理
class OnnxInferencer(PytorchInferencer):
def __init__(self, onnx_path):
super(OnnxInferencer, self).__init__()
# 可以构造预处理不一样，如修改归一化均值
# self.transforms.__dict__["mean"] = [0.1, 0.1, 0.1]
self.session = ort.InferenceSession(onnx_path)
def model_inference(self, model_input):
input_data = {"input_data": model_input.numpy()}
model_output = self.session.run([], input_data)
print(f"onnx output type: {type(model_output)}, onnx output[0] type: {type(model_output[0])}")
model_output = torch.from_numpy(model_output[0])
return model_output
# om离线推理
class OmInferencer(PytorchInferencer):
def __init__(self, om_path, device_id=0):
super(OmInferencer, self).__init__()
self.session = InferSession(device_id=device_id, model_path=om_path)
def model_inference(self, model_input):
# 可以取值'static'(静态模型)、'dymbatch'(动态batch模型)、'dymhw'(动态分辨率模型)、'dymdims'(动态dims模型)、'dymshape'(动态shape模型)
mode = "static"
# om模型推理输入输出都是numpy.array格式，而在线推理的模型输入输出是torch.Tensor，注意转换。
model_output = torch.from_numpy(self.session.infer(feeds=[model_input.numpy()], mode=mode)[0])
return model_output
inferencer = PytorchInferencer()
print(inferencer.e2e_inference("ILSVRC2012_val_00006083.jpeg"))
# {'category': 'Yorkshire terrier', 'score': 0.2925560474395752}
# export onnx model
inferencer.export_to_onnx("ILSVRC2012_val_00006083.jpeg")
# 在shell执行atc模型转换
"""
atc --framework=5 --model=resnet.onnx --output=resnet50_bs1 --input_format=NCHW --input_shape=input_data:1,3,224,224 --log=error --soc_version=Ascend910B4
"""
inferencer = OmInferencer('./resnet50_bs1.om')
print(inferencer.e2e_inference("./ILSVRC2012_val_00006083.jpeg"))
# {'category': 'Yorkshire terrier', 'score': 0.2925560474395752}
# 在线推理和离线推理结果对比
def precision_compare(pth_output, om_output):
pth_output1 = pth_output.flatten().astype(np.float64)
om_output1 = om_output.flatten().astype(np.float64)
cosine_similarity = np.dot(pth_output1, om_output1) \
/ (np.linalg.norm(om_output1) * np.linalg.norm(om_output1))
absolute_errors = np.abs(om_output1 - pth_output1)
relative_errors = absolute_errors / pth_output1 * 100
print('余弦相似度：', cosine_similarity)
print('最大绝对误差：', absolute_errors.max())
print('最大相对误差：', relative_errors.max() )
def run_precision():
pth_inferencer = PytorchInferencer()
om_inferencer = OmInferencer('./resnet50_bs1.om')
model_input = pth_inferencer.preprocess('./ILSVRC2012_val_00006083.jpeg')
pth_output = pth_inferencer.model_inference(model_input).numpy()
om_output = om_inferencer.model_inference(model_input).numpy()
precision_compare(pth_output, om_output)
模型输入输出导出
# 输入输出统一转成numpy.array格式，保存为.npy文件
# 1.pytorch在线推理，模型输入输出格式为torch.Tensor
import numpy as np
np.save("input_pth.npy", pth_input.numpy())
np.save("output_pth.npy", pth_output.numpy())
# 2.onnx在线推理，模型输入格式为np.array，输出为list,取索引0，格式为np.array
np.save("input_onnx.npy", onnx_input)
np.save("output_onnx.npy", onnx_output[0])
# 3. om离线推理，输入输出格式为np.array
np.save("input_om.npy", om_input)
np.save("output_om.npy", om_output)
# 也可以通过ais_bench工具dump 输出
'''
python -m ais_bench --model ./resnet50_bs1.om --input ./input_pth.npy --output ./ais_bench_out --outfmt NPY
'''
模型输入输出比对
import numpy as np
from scipy import spatial
def compare(path1, path2):
# 1.直接比较是否完全一致
print("是否完全一致：", np.array_equal(path1, path2))
# 2.浮点数的容差比较
print("是否近似相同：", np.allclose(path1, path2))
# 3.余弦相似度（适合向量/特征）,常用的判断标准为余弦相似度大于0.99
cos_sim = 1 - spatial.distance.cosine(path1.reshape(-1), path2.reshape(-1))
print("余弦相似度：", cos_sim)
def input_output_compare(ref1, ref2):
print(f"{ref1} vs {ref2} input compare: ")
input1 = np.load(f"input_{ref1}.npy")
input2 = np.load(f"input_{ref2}.npy")
compare(input1, input2)
print("---" * 30)
print(f"{ref1} vs {ref2} output compare: ")
input1 = np.load(f"output_{ref1}.npy")
input2 = np.load(f"output_{ref2}.npy")
compare(input1, input2)
print("---" * 30)
for values in [("pth", "onnx"), ("pth", "om"), ("onnx", "om")]:
input_output_compare(*values)
OM模型精度定位

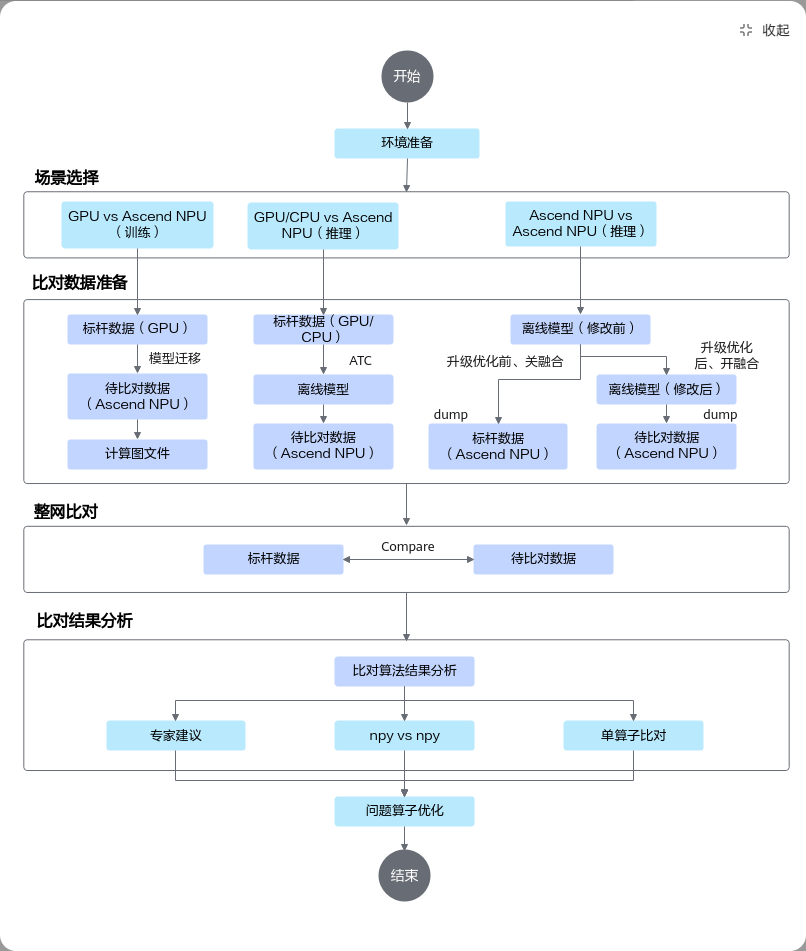

Mindstudio精度调试工具：链接
1.定位问题算子
详细说明参考：result_analyse
精度分析工具：msit debug compare
使用msit debug compare功能：使用指导

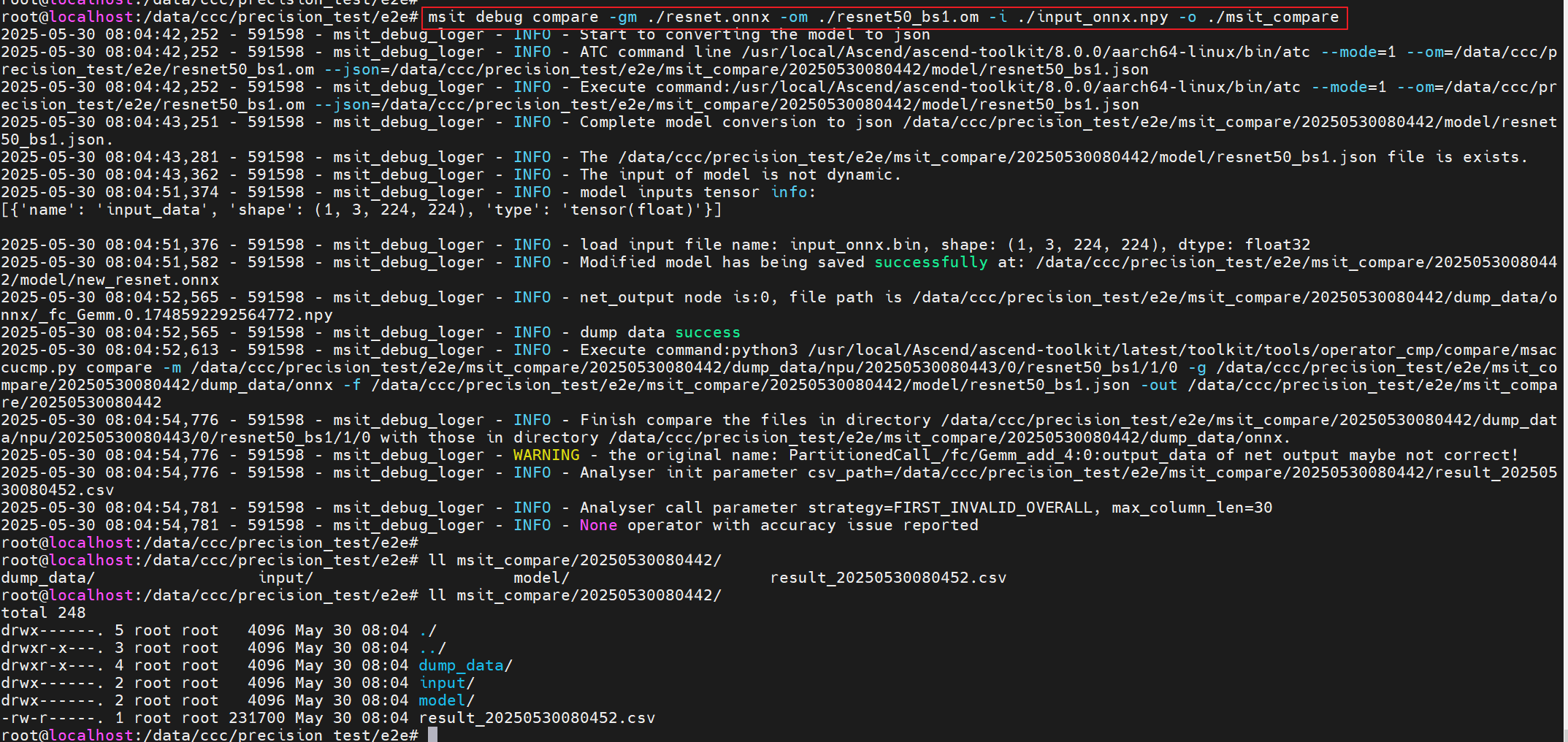

msit debug compare -gm ./resnet.onnx -om ./resnet50_bs1.om -i ./input_onnx.npy -o ./msit_compare

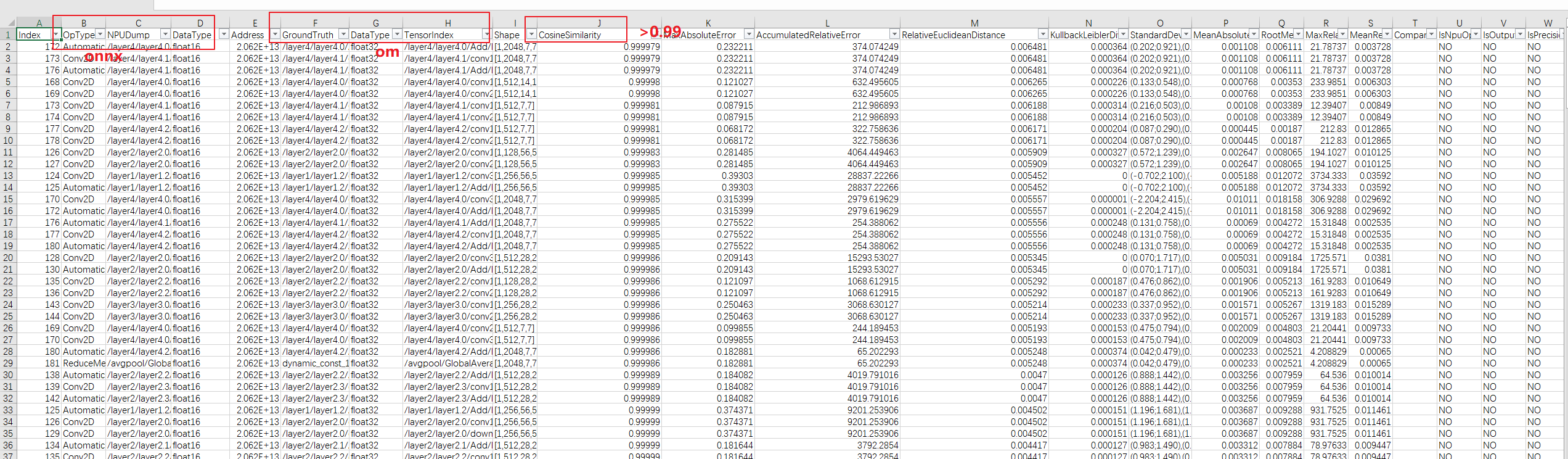

查看result_{timestamp}.csv
result各字段说明及分析说明：链接
使用专家建议：

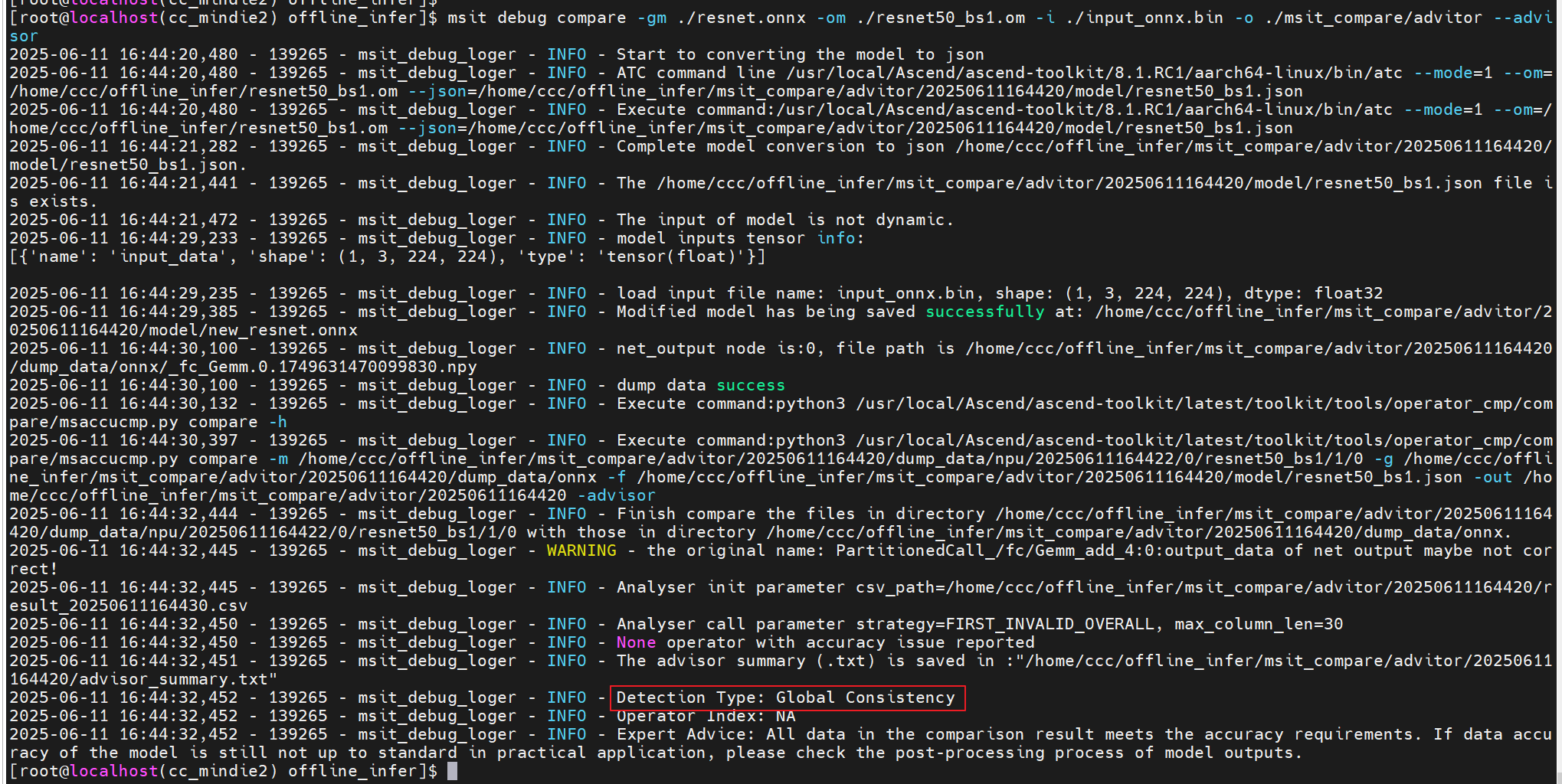

msit debug compare -gm ./resnet.onnx -om ./resnet50_bs1.om -i ./input_onnx.bin -o ./msit_compare/advisor --advisor
由于我测试的onnx和om无精度差异问题，故专家建议也是认为没问题。
2.验证单算子精度
构造单算子模型，使用相同的输入，验证输出精度
- 通过工具提取单算子模型（对onnx模型）
- 使用om的算子输入作为onnx的单算子模型输入，获取onnx单算子推理结果
- 对比onnx单算子输出结果和om算子输出结果，如输出对比结果不满足精度要求，则确认是om算子问题；如比对结果满足要求，则表示是输入的问题，需要进一步往前定位om的算子，参考下面《3.累计误差问题定位》。
提取单算子：
方式1：使用msit debug surgeon工具提取算子：链接

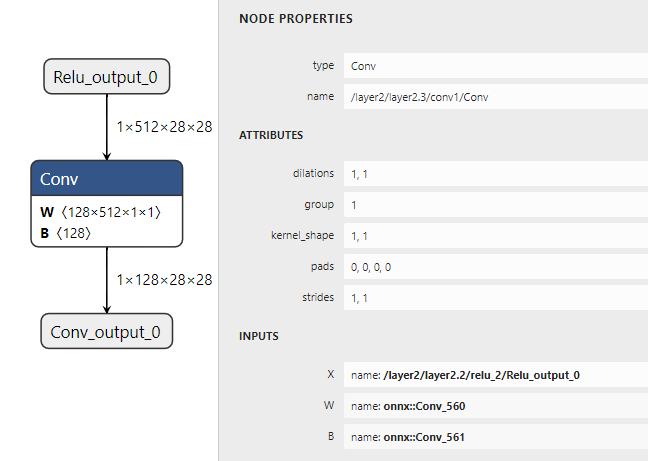

msit debug surgeon extract --input resnet.onnx --output-file sub_ops.onnx --start-node-names "/layer2/layer2.3/conv1/Conv" --end-node-names "/layer2/layer2.3/conv1/Conv"
方式2：使用改图工具构造单算子
from auto_optimizer import OnnxGraph
# 创建单算子ONNX
op_model = OnnxGraph('conv.onnx')
# 读取原ONNX模型
model = OnnxGraph.parse('resnet50.onnx')
# 找到问题算子
node = model['Conv_1']
# 复制算子至单算子模型
op_model.add_node(node.name, node.op_type, inputs=node.inputs, outputs=node.outputs, attrs=node.attrs)
init = [node.name for node in model.initializers]
for inp in node.inputs:
if inp in init:
op_model.add_initializer(inp, model[inp].value)
else:
op_model.add_input(inp, dtype='float32', shape=[]) # shape若为空，则转OM时需指定input_shape
for out in node.outputs:
op_model.add_output(out, dtype='float32', shape=[])
# 保存单算子模型
op_model.save('conv.onnx')
3.累计误差问题定位
如果问题算子的单算子精度正常，则说明算子输入有问题，或可能是累积误差导致的精度下降，需要前向二分定位关键算子。
-
将ONNX模型截断为两部分，第一个ONNX模型转为OM，并使用OM做第一步推理，OM的输出作为输入使用ONNX做第二步推理。因为ONNX模型为精度的标杆，可认为第二步推理的精度完全正确。
-
如果ONNX的最终输出有问题，则说明OM的输出已有累积误差问题，OM中包含问题算子，截断位置变为输入与当前截断位置的中间；如果ONNX输出结果正常，说明OM的输出正常，问题算子在ONNX中，截断位置变为当前截断位置与精度下降位置的中间。
-
重复步骤1、2直到定位出最小问题区间，确认单算子精度，如果单算子精度正常，则说明数据对算子精度比较敏感，可使用FP32或不使用fusion pass融合算子等方法提高算子精度，使用方法参考ONNX转OM。
