51单片机实验6:独立按键

本文介绍了一种在单片机系统中使用软件延时来消除独立按键按下时产生的抖动现象的方法。通过在检测到按键按下后增加延时,并再次检查按键状态,确保按键信号稳定后再执行相应操作,有效避免了因抖动引起的误判。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

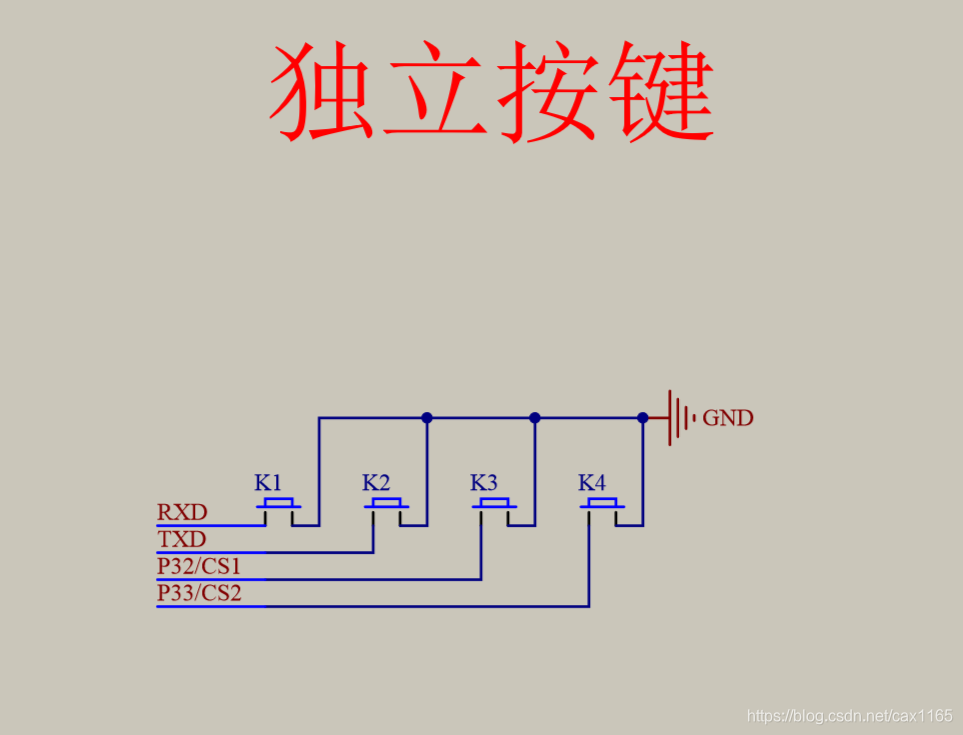

开发板独立按键模块电路图如下:

目的:通过控制独立按键K1,使第一盏led发光/关闭

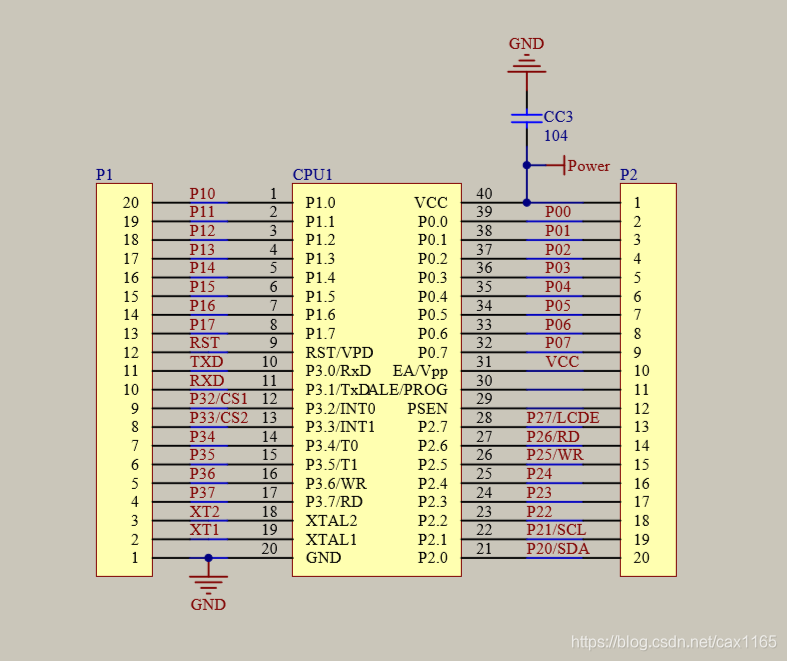

P3口位准双向io口,当K1按下时,P3^1口接地,电平为0。

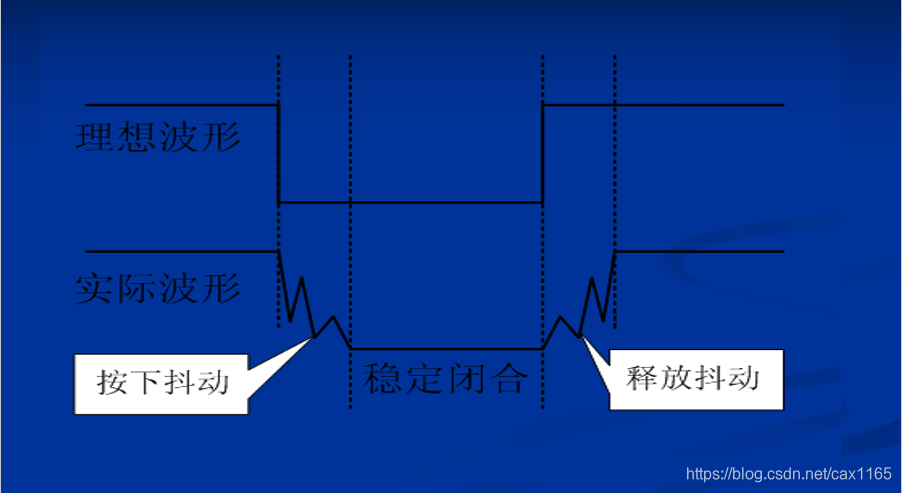

当K1按下时,由于独立键盘的物理特性以及按下过程等因素的干扰,P3^1口电平变化与理想情况并不相符,出现“抖动”现象,如下图所示:

为消除按下抖动造成的影响,在led状态改变之前,加入延时函数,判断独立按键K1是否真正被按下。

难点:等待按键释放语句:while(!k1)的作用。

释放抖动造成的影响,在下一个keypros()函数周期中可以被解决。

#include<reg52.h>
#define uc unsigned char
sbit led=P2^0;
sbit k1=P3^1;
void delay(uc x)
{
	uc i,j;
	for(i=1;i<=x;i++)
		for(j=1;j<=110;j++);
}
void keypros()
{
	if(k1==0)
	{
		delay(10);
		if(k1==0)
		{
			led=~led;
		}
        while(!k1);
	}
}
void main()
{
	while(1)
	{
		keypros();
	}
}
