状态机设计技巧和经验

状态机有Moore和Mealy两种类型，Moore状态机的输出与输入无关，Mealy状态机的输出与输入有关，这是我们在数电学到的内容。

那么在实际的工程中，如何选择状态机类型，设计时又有哪些需要注意的地方呢？本文将用一个实际的例子，给大家分享一些设计技巧和个人经验。

例题：在通信领域，数据会按照一定格式打包成报文（也称为帧）作为通信的基本单元。若某报文有数据帧和控制帧两种格式，设计一个报文检测模块，输入数据为din[7:0]，输出数据为dout[7:0]，输出有效指示信号dout_vld，输出报头指示信号dout_sop（dout输出type第一个字节时置1），输出报尾指示信号dout_eop（dout输出fcs最后一个字节时置1）

数据报文格式：10Byte报文头（header）+1Byte报文类型（type）+2Byte报文长度（length）+1Byte至65535Byte的报文数据（payload）+4Byte检验码（fcs）

控制报文格式：10Byte报文头（header）+1Byte报文类型（type）+64Byte报文数据（payload）+4Byte检验码（fcs）

header：连续收到80’h55d5_55d5_55d5_55d5_55d5

type：若为0表示是控制报文，否则为数据报文

length：数据报文才有length部分，长度为2Byte（length位宽为16bit，能表示的范围为0-65535）。length的值+1为多少，payload的字节数就有多少。如果length值为1277，那么表示payload有128个Byte

题目分析：状态分解要足够细，尽可能让状态与状态之间保持独立。本题可分为如下几个状态，HEAD（检测header），TYPE（检测type），LEN（检测length），DATA（检测data），FCS（检测fcs）。

先介绍一个FSM的设计规范，三段式。

第一段：组合逻辑，实现next_state

第二段：时序逻辑，实现current_state

第三段：组合逻辑，实现output

第一段：组合逻辑，实现next_state

always @* begin
  case(current_state)
    HEAD: begin
          if(header_match)  //检测到header
            next_state=TYPE;
          else
            next_state=HEAD;
          end
    TYPE: begin
            if(din==0)  //若为控制报文，则不需要接收length
              next_state=DATA;
            else        //为数据报文
              next_state=LEN;
          end
    LEN:  begin
            if(length_done)   //length接收完成
              next_state=DATA;
            else              //继续接收length
              next_state=LEN;
          end
    DATA: begin
            if(data_done)     //data接收完成
              next_state=FCS;
            else              //继续接收data
              next_state=DATA;
          end
    FCS:  begin
            if(fcs_done)      //fcs接收完成
              next_state=HEAD;
            else              //继续接收fcs
              next_state=FCS;
          end
  endcase
end

技巧总结：我们在设计时会发现所需的某些中间条件是未知的，遇到这种情况时坚定自己的思路，这些未知条件直接作为中间变量写出来即可。例如以上代码，在设计三段式的第一段时引入了header_match，length_done，date_done，fcs_done四个中间变量，这些信号后续将会依次设计。另外，这部分状态跳转逻辑推荐使用case语句描述。

第二段：时序逻辑，实现current_state

always @(posedge clk or negedge rstn) begin
  if(rstn==1’b0)
    current_state=IDLE;
  else
    current_state=next_state;
end

第三段：组合逻辑，实现output

assign dout_tmp       = din;
assign dout_vld_tmp   = (current_state!=HEAD);    //HEAD状态的数据无效
assign dout_sop_tmp   = (current_state==TYPE);    //type首字节
assign dout_eop_tmp   = (last_byte_of_fcs);       //fcs最后一个字节

技巧总结：以上代码，在设计第三段时又引入了一个中间变量last_byte_of_fcs。至此状态机部分设计就结束了，状态机让控制逻辑更清晰也容易维护。可以发现dout_vld_tmp和dout_sop_tmp信号只与当前状态有关所以这部分是Moore类型，而dout_eop_tmp信号的条件last_byte_of_fcs虽然我们还没设计，但简单分析可知其既与当前状态有关（必须是FCS状态）也与输入信号din是有关（输入数据din开始输入fcs的最后一个Byte），所以这部分应该是Mealy类型的。dout_tmp信号只与输入信号din有关，并不属于状态机的一部分。

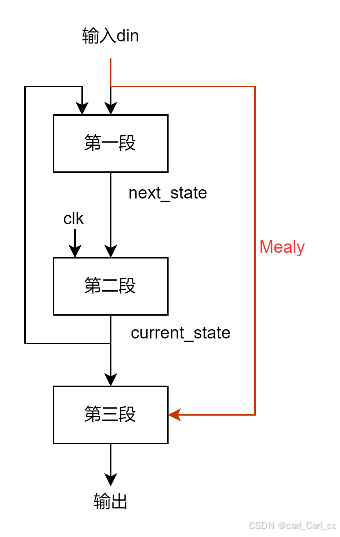

如图，若有红色线路则为Mealy类型，否则为Moore类型，以某种角度来看，Moore状态机是Mealy状态机的一个特例。

对于同一个电路，既可以设计成Moore类型也可以设计成Mealy类型，主要是通过状态分解确定的，其功能上是等价的，同一个电路设计成Moore类型的状态会比Mealy多一些，所以Moore状态机的延时也会更长。

而Moore电路的输出与输入无关，输入信号的噪声被第二段寄存器隔开不会往下传递，可以让电路更稳定。

如果输入信号是有噪声的接口信号，不能将毛刺引入电路内部，就设计成更稳定的Moore类型；如果是内部状态机，就设计成延时更小的Mealy状态机

接下来完成题目剩余部分，需要设计的内容为header_match，length_done，data_done，fcs_done，last_byte_of_fcs五个中间信号，以及dout，dout_vld，dout_eop，dout_sop四个输出信号，从易到难依次设计。

dout信号设计

always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    dout  <= 8'b0;
  else
    dout  <= din;
end

dout_vld信号设计

always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    dout_vld  <= 1'b0;
  else
    dout_vld <= dout_vld_tmp;
end

dout_sop信号设计

always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    dout_sop  <= 1'b0;
  else
    dout_sop <= dout_sop_tmp;
end

dout_eop信号设计

always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    dout_eop  <= 1'b0;
  else
    dout_eop <= dout_eop_tmp;
end

length_done信号设计

分析：由于din一次输入为1Byte，而length是2Byte，所以需要引入一个计数器length_cnt（初值为0，加1条件为current_state==LEN，结束值为1）

assign length_done = (length_cnt==1'b1);
always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    length_cnt <= 1'b0;
  else if(current_state==LEN)
    length_cnt <= ~length_cnt;  //用反相器替代加法器，节省面积
  else
    length_cnt <= 1'b0;
end

fcs_done信号设计

分析：由于din一次输入为1Byte，而fcs是4Byte，所以需要引入一个计数器fcs_cnt（初值为0，加1条件为current_state==FCS，结束值为3）

assign fcs_done = (fcs_cnt=='h3);
always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    fcs_cnt     <= 2'b0;
  else if(current_state==FCS)
    fcs_cnt     <= fcs_cnt + 1;
  else
    fcs_cnt     <= 2'b0;
end

last_byte_of_fcs信号设计

分析：current_state处于FCS，开始输入fcs的最后一个Byte，需要用到刚刚设计的fcs_cnt信号

assign last_byte_of_fcs = ((current_state==FCS) && (fcs_cnt==’h3) );

技巧总结：设计时从易到难，一根信号一根信号地设计，一个always块只设计一根信号，思路就会很清晰。现在还剩下header_match和data_done两根信号需要设计，这两根相较上面的信号要复杂一点。

data_done信号设计

分析：由于数据帧和控制帧的payload长度不同，控制报文的payload固定为64Byte，而数据报文的payload需要由length决定。对于长度不固定的计数，使用减1计数器比加1计数器更方便。

assign data_done=(data_cnt==0);
always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    data_cnt <= 'b0;
  else if(current_state==TYPE && din=0)   //type为0表示该报文为控制报文，payload固定为64Byte
    data_cnt <= 'd63;
  else if(current_state==LEN) begin       //若为数据报文，在LEN状态时
    if(length_cnt==0)
      data_cnt <= {data_cnt[7:0], din};   //将length的第一个Byte拼接到data_cnt的低8位保存起来
    else
      data_cnt <= {data_cnt[7:0], din}-1; //将length的第二个Byte拼接起来，并减1（因为计数器结束值为0）
  end else if(data_cnt!=0)
    data_cnt <= data_cnt - 1;             //DATA状态时，计算接收到的payload字节数
end

header_match信号设计

分析：在HEAD状态下，连续收到80’h55d5_55d5_55d5_55d5_55d5表示检测到报文头。由于数据是一个Byte一个Byte输入的，需要引入一个head_cnt计数器（初值为0，加1条件为current_state为HEAD状态并且输入数据匹配，结束值为9）。

如何确定现在的期望值是55还是d5？需要再引入一根内部信号head_d5，若为1代表期望值d5，为0代表期望值为55

注意如果输入数据不匹配，计数器不一定置0，例如输入55_d5_01_...，由于01不匹配所以计数器要置0，如果输入55_d5_55_55_...，第四个55不匹配但计数器应该置1而非置0

assign header_match=( head_cnt=='d9 && din==8'hd5 );
always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    head_cnt <= 0;
  else if(current_state==HEAD) begin
    if(head_d5==1) begin                  //期望值为d5
      if(din==8'hd5) begin
        if(head_cnt==9)                   //到达最大值
          head_cnt <= 0;
        else
          head_cnt <= head_cnt + 1;
      end else if(din==8'h55)             //输入为55但不是期望值，head_cnt置1而非置0
        head_cnt <= 1;
      else
        head_cnt <= 0;
    end else if(head_d5==0) begin         //期望值为55
      if(din==8'h55)
        head_cnt <= head_cnt + 1;
      else
        head_cnt <= 0;
    end
  end else
    head_cnt <= 0;
end
always @(posedge clk or negedge rstn) begin
  if(rstn==1'b0)
    head_d5 <= 0;                         //刚开始期望55
  else if(current_state==HEAD) begin
    if(head_d5==1'b0) begin
      if(din==8'h55)                      //期望为55时，输入为55
        head_d5 <= 1'b1;
    end else begin
      if(din==8'h55)                      //期望为d5时，输入为55
        head_d5 <= 1'b1;
      else                                //期望为d5时，输入非d5和55的其他值
        head_d5 <= 1'b0;
    end
  end else
    head_d5 <= 0;
end
