一、学习视频b站

【2022年唐宇迪新全【OpenCV入门到实战】课程分享！原来学习OpenCV可以这么简单，超级通俗易懂！（附配套学习资料）-人工智能\图像处理\计算机视觉】 https://www.bilibili.com/video/BV1CZ4y1f7a2/?p=63&share_source=copy_web&vd_source=670a778bb5c4b23b3c6468afac06c621

二、项目介绍

该项目利用opencv图像处理和keras神经网络实现一段停车场视频的车位识别，训练完后可以识别每个车位是否为空车位以及车位数量。

三、代码按程序步骤学习

1.主程序

if __name__ == '__main__':
    #使用列表推导式来读取指定目录下的所有.jpg格式的图片文件,对两张图片分别进行变换
    test_images = [plt.imread(path) for path in glob.glob('test_images/*.jpg')]
    #car1是训练完网络模型得到的模型结果，第二阶段判断车位是否被占
    weights_path = 'car1.h5'
    video_name = 'parking_video.mp4'
    class_dictionary = {}
    #模型预测返回结果，空车位/被占据车位
    class_dictionary[0] = 'empty'
    class_dictionary[1] = 'occupied'
    #所用用到函数封装到parking的类当中
    park = Parking()
    park.show_images(test_images)
    #处理图像，返回处理结果的字典
    final_spot_dict = img_process(test_images, park)
    model = keras_model(weights_path)
    img_test(test_images, final_spot_dict, model, class_dictionary)
    video_test(video_name, final_spot_dict, model, class_dictionary)

前几行是一些要用到的数据以及定义，test_images放了两张视频的截图用于训练。

接下来按代码顺序分析。

parking是在另一个py文件封装好的类，后面在用到该类的函数时，逐段分析学习。

2.show_images函数

    def show_images(self, images, cmap=None):
        cols = 2#每行展示两个图像
        rows = (len(images) + 1) // cols#计算需要多少行展示图像，//是整除法确保结果整数

        plt.figure(figsize=(15, 12))#创建新图形对象，宽15高12
        for i, image in enumerate(images):
            # 为每个图像创建子图，1行两列，i+1是当前图像子图编号
            plt.subplot(rows, cols, i + 1)
            # 如果是灰度图就将camp映射为gray，否则使用调用时提供的camp
            cmap = 'gray' if len(image.shape) == 2 else cmap
            plt.imshow(image, cmap=cmap)
            plt.xticks([])#隐藏x轴y轴刻度
            plt.yticks([])
        # 自动调整子图参数，使之填充整个图像区域
        plt.tight_layout(pad=0, h_pad=0, w_pad=0)#自动调整子图参数，使之填充整个图像区域
        plt.show()

这个函数是用来在一个图形窗口中以网格形式展示多个图像的，可以处理彩色图像和灰度图像，并允许用户自定义颜色映射。如果图像是灰度的，它会自动应用灰度颜色映射。

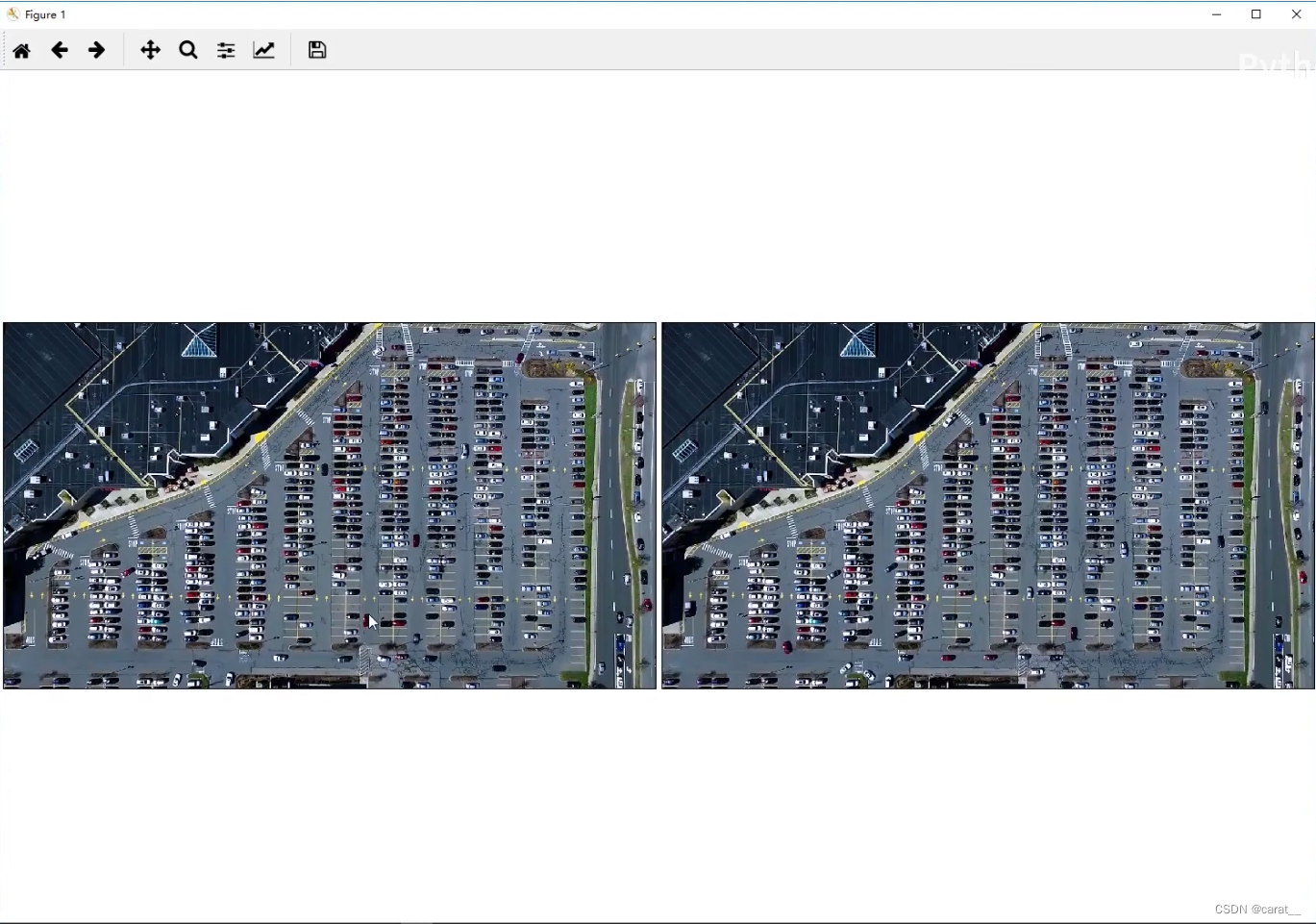

执行后效果：

3.img_process函数

def img_process(test_images, park):
    #使用 map 函数和 park 对象的 select_rgb_white_yellow 方法来选择图像中的白色和黄色部分，并将结果转换为列表
    white_yellow_images = list(map(park.select_rgb_white_yellow, test_images))
    park.show_images(white_yellow_images)

    gray_images = list(map(park.convert_gray_scale, white_yellow_images))
    park.show_images(gray_images)

    edge_images = list(map(lambda image: park.detect_edges(image), gray_images))
    park.show_images(edge_images)

    roi_images = list(map(park.select_region, edge_images))
    park.show_images(roi_images)

    list_of_lines = list(map(park.hough_lines, roi_images))

    line_images = []
    for image, lines in zip(test_images, list_of_lines):
        line_images.append(park.draw_lines(image, lines))
    park.show_images(line_images)

    rect_images = []
    rect_coords = []
    for image, lines in zip(test_images, list_of_lines):
        new_image, rects = park.identify_blocks(image, lines)
        rect_images.append(new_image)
        rect_coords.append(rects)

    park.show_images(rect_images)

    delineated = []
    spot_pos = []
    for image, rects in zip(test_images, rect_coords):
        new_image, spot_dict = park.draw_parking(image, rects)
        delineated.append(new_image)
        spot_pos.append(spot_dict)

    park.show_images(delineated)
    final_spot_dict = spot_pos[1]
    print(len(final_spot_dict))

    with open('spot_dict.pickle', 'wb') as handle:
        pickle.dump(final_spot_dict, handle, protocol=pickle.HIGHEST_PROTOCOL)

    park.save_images_for_cnn(test_images[0], final_spot_dict)

    return final_spot_dict

这段代码定义在主程序文件中，但是用到park类中的函数，主要执行图片预处理操作

3.1 select_rgb_white_yellow函数

    def select_rgb_white_yellow(self, image):
        #这些值被转换为无符号8位整数（np.uint8），用于指定颜色过滤的下限。
        lower = np.uint8([120, 120, 120])
        upper = np.uint8([255, 255, 255])
        # lower_red和高于upper_red的部分分别变成0，lower_red～upper_red之间的值变成255,相当于过滤背景
        white_mask = cv2.inRange(image, lower, upper)
        #码将突出显示图像中的白色区域
        self.cv_show('white_mask', white_mask)
        #这将保留图像中被掩码标记为白色的部分，同时将其余部分过滤掉。
        masked = cv2.bitwise_and(image, image, mask=white_mask)
        self.cv_show('masked', masked)
        return masked

我认为这段函数通俗来讲是保留图像中的浅色区域，具体来说，就是保留接近白色或黄色的区域。

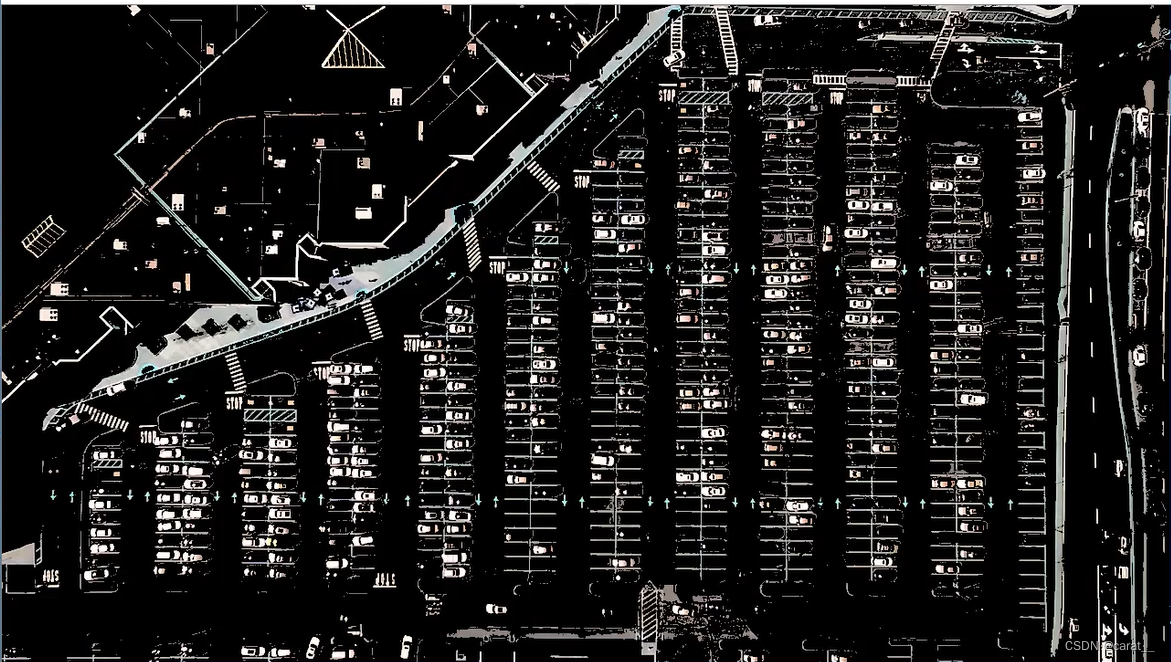

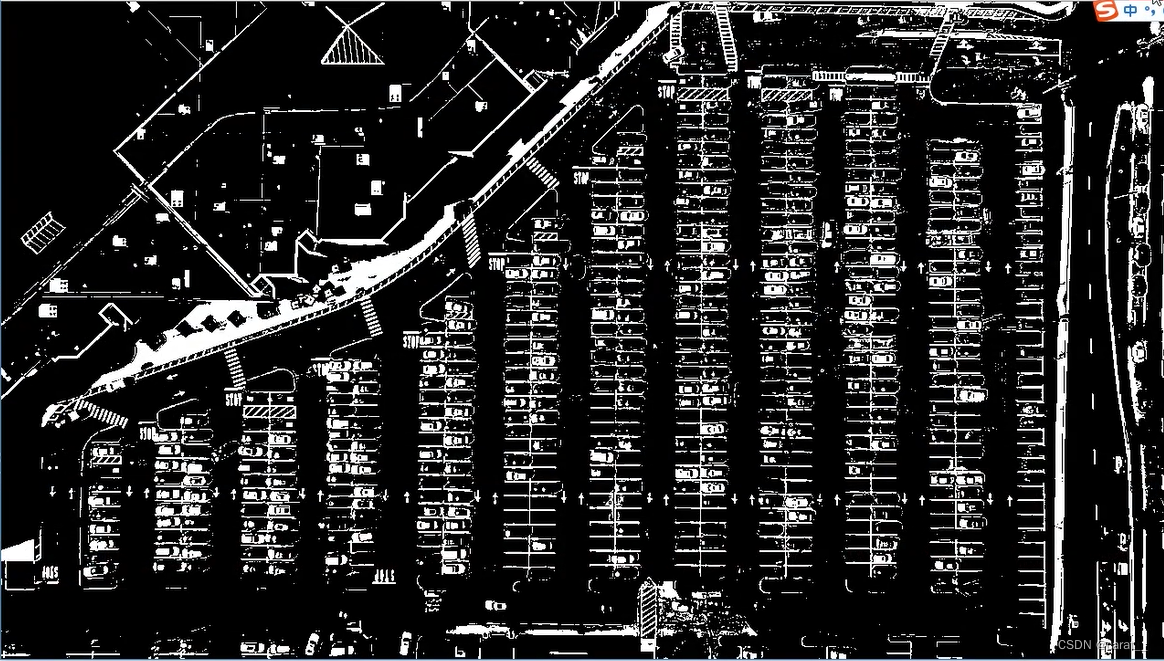

执行后效果：

3.1.1cv_show

    def cv_show(self, name, img):
        cv2.imshow(name, img)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

一段简单的展示图片的函数

3.2 convert_gray_scale

    def convert_gray_scale(self, image):
        return cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)

简单的彩色转灰度图像函数

执行后效果：
