一、实验目的：

1、掌握8259中断控制器的工作原理。

2、学习8259的应用编程方法。

3、掌握8259级联方式的使用方法。

二、实验内容与要求：

1.利用系统总线上中断请求信号MIR7,设计一个单一中断请求实验。

2.利用系统总线上中断请求信号MIR6和MIR7,设计一个双中断优先级应用实验，观察8259对中断优先级的控制。

3.利用系统总线上中断请求信号MIR7和SIR1，设计一个级连中断应用实验。

四、实验步骤：

1.8259单中断实验

实验接线图如图4.2.11所示，单次脉冲输出与主片8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7” （代码修改成“9”）。

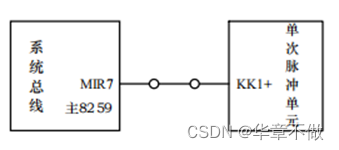

图1 8259单中断实验接线图

（1）按图1连接实验线路。

（2）编写实验程序，经编译、链接无误后装入系统。

（3）单击RUN按钮，运行实验程序，重复按单次脉冲开关KK1＋，在界面的输出区会显示字符“9”，说明响应了中断。

2.8259双中断优先级实验

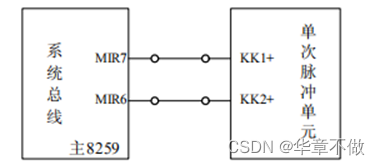

实验接线图如图2所示，KK1＋和KK2+分别连接到主片8259的IR7和IR6上，当按一次KK1+时，显示屏上显示字符“7” （代码修改成“8”），按一次KK2+时，显示字符“6” （代码修改成“3”）。编写程序。

图2 8259单中断实验接线图

（1）按图2连接实验线路。

（2）编写实验程序，经编译、链接无误后装入系统。

（3）单击RUN按钮，运行实验程序，重复按单次脉冲开关KK1＋和KK2+，在界面的输出区会显示字符“8”和“3”，说明响应了中断。

（4）尝试先按KK1+，再快速按KK2+，观察MIR7和MIR6两个中断请求的优先级，分析实验结果。

3.8259级连中断实验

实验接线图如图3所示,KK1＋连接到主片8259的IR7上,KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“L2”，按一次KK2＋时，显示字符“S1”。编写程序。

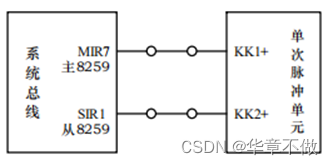

图3 8259级联实验接线图

（1）按图3连接实验线路。

（2）输入程序，编译、链接无误后装入系统。

（3）单击凹按钮，运行实验程序，重复按单次脉冲开关KK1＋和KK2+，在界面的输出区会显示字符“L2”和“S1”，说明响应了中断，验证实验程序的正确性。

（4）尝试先按KK1+,再快速按KK2+，观察MIR7和SIR1两个级连中断请求的优先级，分析实验结果。

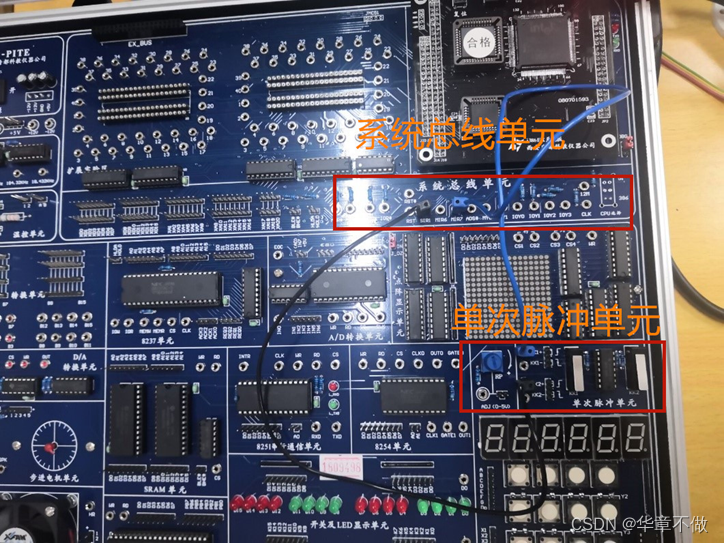

五、电路连接

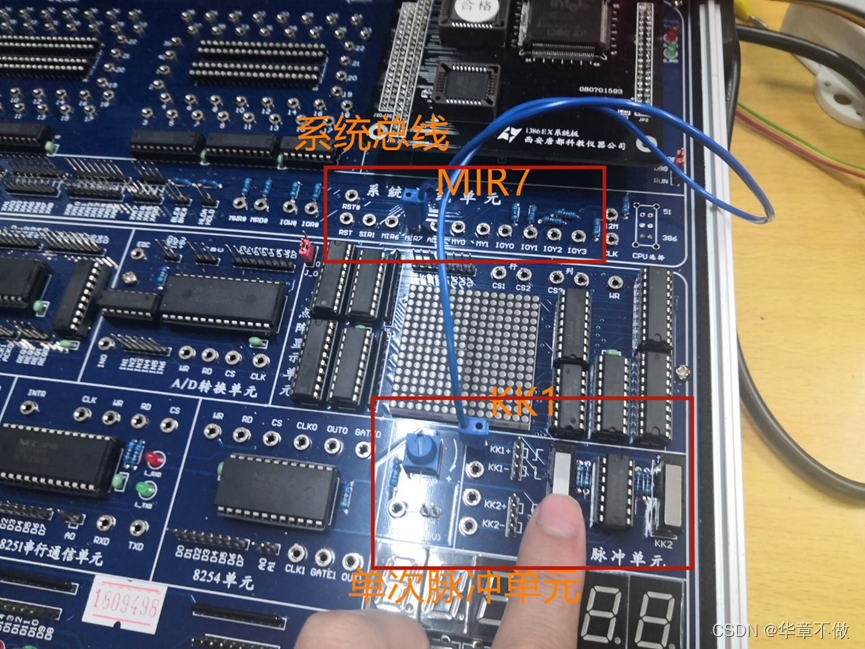

1.8259单中断实验电路连接

图4 8259单中断实验电路连接

2.8259双中断优先级实验电路连接

图5 8259双中断优先级实验电路连接

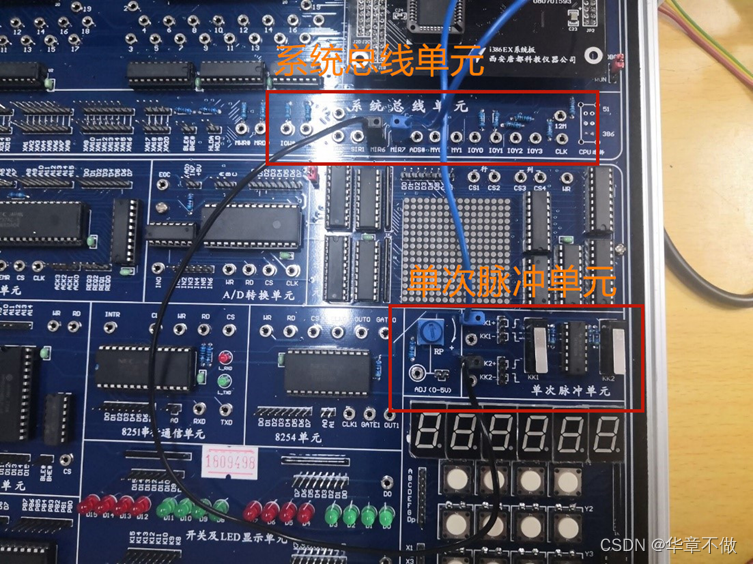

3.8259级连中断实验电路连接

图6 8259级连中断实验电路连接

六、代码设计与分析

1.关于显示字符

MOV AX, 0137H
INT 10H ;显示字符 7

这里AH=01，AL=37=‘7’，会显示AL对应的字符。

2.关于中断矢量地址

以IR7为例：

MOV AX, OFFSET MIR7     ;取中断入口地址

MOV SI, 003CH           ;中断矢量地址

MOV [SI], AX            ;填IRQ7的偏移矢量

MOV AX, CS              ;段地址

MOV SI, 003EH

MOV [SI], AX            ;填IRQ7的段地址矢量

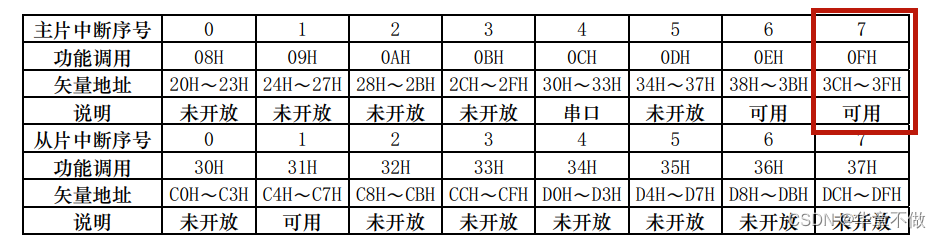

子程序入口是中断类型号*4，从下图可以看出，IR7的中断类型号是F(0F),0F×4=003C，003E=0F×4+2

IRQ6和SIR1（即IR1，丛片1）同上分析。

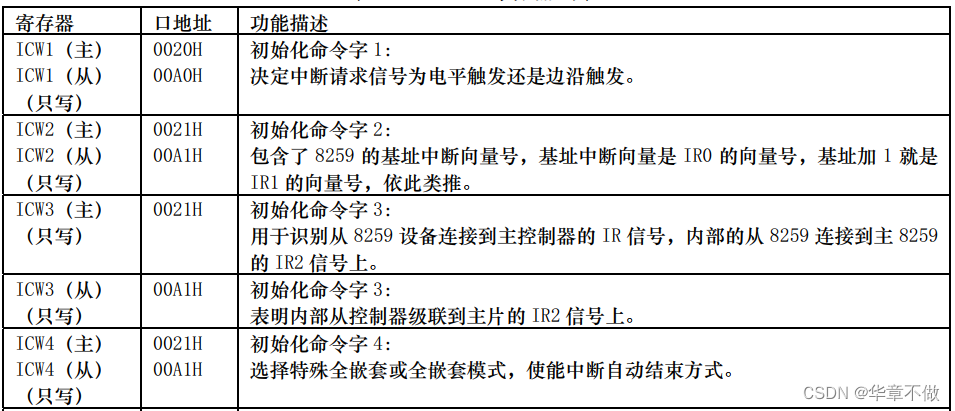

3.关于初始化ICW与OCW

MOV AL, 11H

OUT 20H, AL             ;ICW1

MOV AL, 08H

OUT 21H, AL             ;ICW2

MOV AL, 04H

OUT 21H, AL             ;ICW3

MOV AL, 01H

OUT 21H, AL             ;ICW4

MOV AL, 6FH  ;OCW1  0110 1111   开放4号中断串口用，7号中断实验用

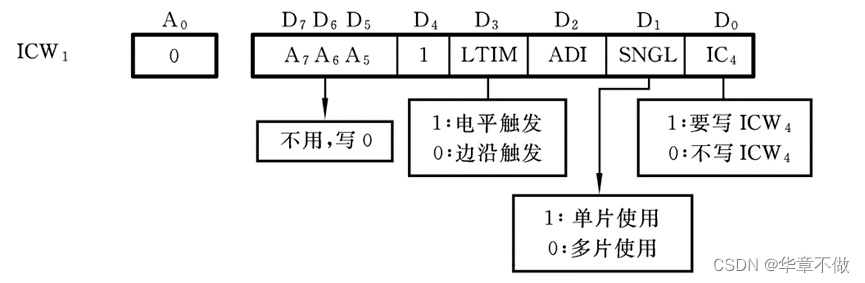

1）送ICW1命令到20H端口地址，用于定义触发方式，单片/多片使用，是否需要写ICW4，具体命令格式如下图。

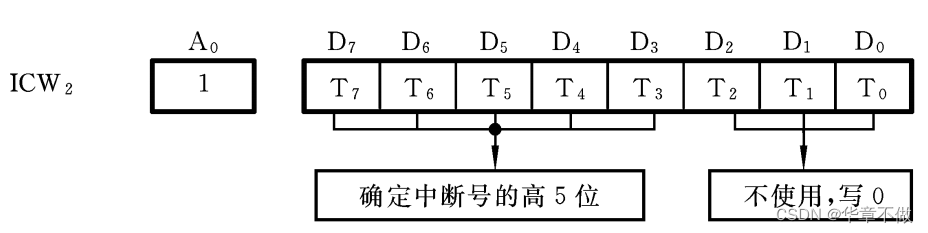

2）送ICW2命令到21H端口地址，确定中断号的高五位，具体命令格式如下图。

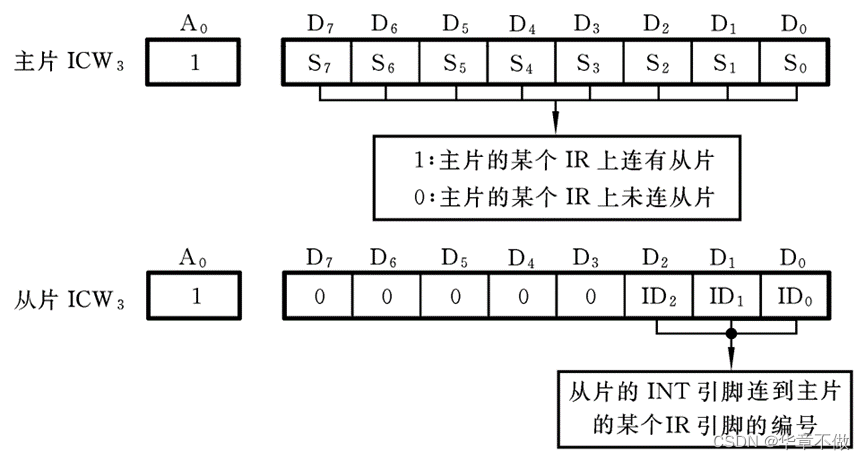

3）如果采用多片级联方式，则定义主片和从片的IR引脚编号，送到20H端口地址，具体命令格式如下图。如果没有级联直接进入第四步。（ICW3命令只有系统存在2片以上中断控制器芯片时才启用，否则，不用ICW3命令。）

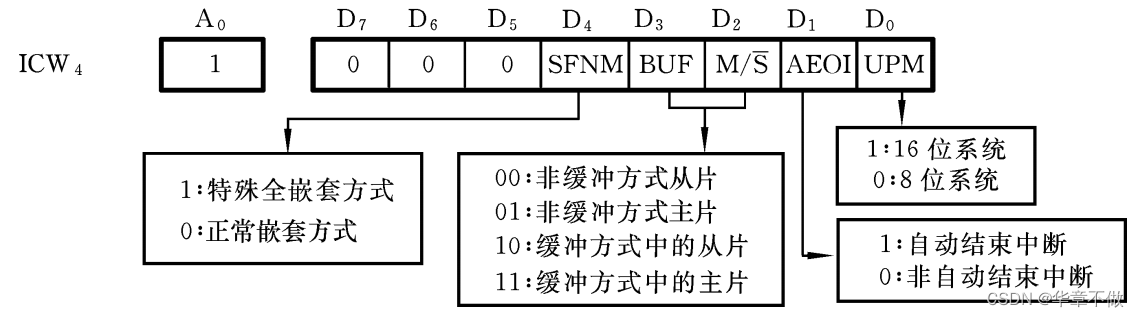

4）如果需要ICW4，则定义中断方式，嵌套方式缓冲方式和系统位数，具体命令格式如下图。如果不需要，则跳到第五步。

5）准备接收中断

七、实验现象

1.8259单中断实验结果

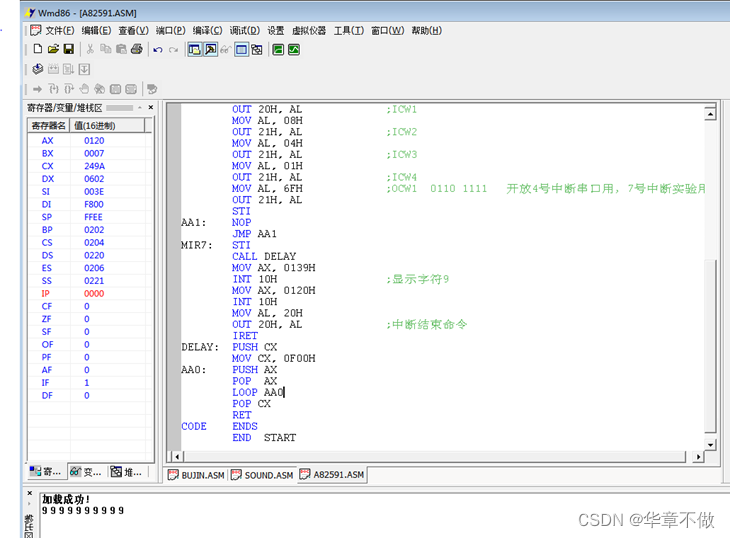

重复按单次脉冲开关KK1＋，在界面的输出区会显示字符“9”），说明响应了中断。

图7 8259单中断实验结果

2.8259双中断优先级实验结果

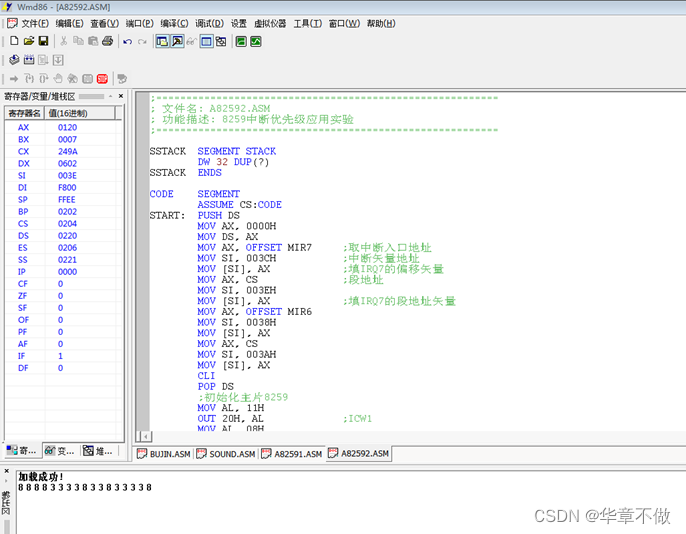

先按KK1+，显示字符3，再快速按KK2+，因为MIR7的中断请求优先级高于MIR6，所以会显示字符8，当MIR7的中断响应的结束后执行MIR6的中断响应，所以可以看到字符3和字符8如图10所示。

图8 8259双中断优先级实验结果

3.8259级连中断实验结果

先按KK1+，显示字符L2，再快速按KK2+，因为MIR7的中断请求优先级高于SIR1，所以会显示字符S1，当MIR7的中断响应的结束后执行SIR1的中断响应，所以可以看到字符L2和字符S1如图11所示。

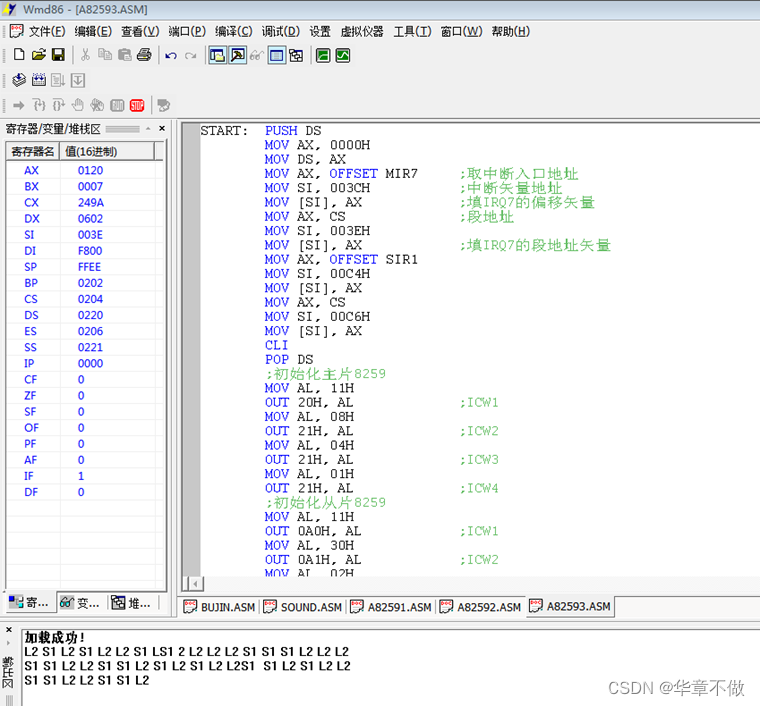

图9 8259级连中断实验结果

八、实验代码

1.A82591.ASM
功能描述: 8259中断实验，中断源为主片8259的IRQ7；每产生一次中断输出显示一个字符7


SSTACK	SEGMENT STACK
		DW 32 DUP(?)
SSTACK	ENDS
CODE   	SEGMENT
	   	ASSUME CS:CODE
START: 	PUSH DS
		MOV AX, 0000H
		MOV DS, AX
		MOV AX, OFFSET MIR7		;取中断入口地址
		MOV SI, 003CH			;中断矢量地址
		MOV [SI], AX			;填IRQ7的偏移矢量
		MOV AX, CS				;段地址
		MOV SI, 003EH
		MOV [SI], AX			;填IRQ7的段地址矢量
		CLI
		POP DS
		;初始化主片8259
		MOV AL, 11H
		OUT 20H, AL				;ICW1
		MOV AL, 08H
		OUT 21H, AL				;ICW2
		MOV AL, 04H
		OUT 21H, AL				;ICW3
		MOV AL, 01H
		OUT 21H, AL				;ICW4
		MOV AL, 6FH				;OCW1  0110 1111   开放4号中断串口用，7号中断实验用
		OUT 21H, AL
		STI
AA1:	NOP
		JMP AA1
MIR7:	STI
		CALL DELAY
		MOV AX, 0137H
		INT 10H					;显示字符7
		MOV AX, 0120H
		INT 10H
		MOV AL, 20H
		OUT 20H, AL				;中断结束命令
		IRET
DELAY:	PUSH CX
		MOV CX, 0F00H
AA0:	PUSH AX
		POP  AX
		LOOP AA0
		POP CX
		RET
CODE	ENDS
		END  START

2. A82592.ASM
功能描述: 8259中断优先级应用实验

SSTACK	SEGMENT STACK
		DW 32 DUP(?)
SSTACK	ENDS

CODE   	SEGMENT
	   	ASSUME CS:CODE
START: 	PUSH DS
		MOV AX, 0000H
		MOV DS, AX
		MOV AX, OFFSET MIR7		;取中断入口地址
		MOV SI, 003CH			;中断矢量地址
		MOV [SI], AX			;填IRQ7的偏移矢量
		MOV AX, CS				;段地址
		MOV SI, 003EH
		MOV [SI], AX			;填IRQ7的段地址矢量
		MOV AX, OFFSET MIR6
		MOV SI, 0038H
		MOV [SI], AX
		MOV AX, CS
		MOV SI, 003AH
		MOV [SI], AX
		CLI
		POP DS
		;初始化主片8259
		MOV AL, 11H
		OUT 20H, AL				;ICW1
		MOV AL, 08H
		OUT 21H, AL				;ICW2
		MOV AL, 04H
		OUT 21H, AL				;ICW3
		MOV AL, 01H
		OUT 21H, AL				;ICW4
		MOV AL, 2FH
		OUT 21H, AL				;主8259 OCW1
		STI
AA1:	NOP
		JMP AA1
MIR7:	STI
		CALL DELAY
		MOV AX, 0137H
		INT 10H					;显示字符7
		MOV AX, 0120H
		INT 10H
		MOV AL, 20H
		OUT 20H, AL				;中断结束命令
		IRET
MIR6:	STI
		CALL DELAY
		MOV AX, 0136H
		INT 10H					;显示字符6
		MOV AX, 0120H
		INT 10H
		MOV AL, 20H
		OUT 20H, AL
		IRET
DELAY:	PUSH CX
		MOV CX, 0F000H
AA0:	PUSH AX
		POP  AX
		LOOP AA0
		POP CX
		RET
CODE	ENDS
		END  START

3.A82593.ASM
功能描述: 8259级联中断实验，中断源为主片8259的IR7，从片8259的IR1。从片8259通过主片8259的IR2；进行级联;主片每产生一次中断输出显示一个字符M7，从片每产生一次中断输出显示一个字符


SSTACK	SEGMENT STACK
		DW 32 DUP(?)
SSTACK	ENDS
CODE   	SEGMENT
	   	ASSUME CS:CODE
START: 	PUSH DS
		MOV AX, 0000H
		MOV DS, AX
		MOV AX, OFFSET MIR7		;取中断入口地址
		MOV SI, 003CH			;中断矢量地址
		MOV [SI], AX			;填IRQ7的偏移矢量
		MOV AX, CS				;段地址
		MOV SI, 003EH
		MOV [SI], AX			;填IRQ7的段地址矢量
		MOV AX, OFFSET SIR1
		MOV SI, 00C4H
		MOV [SI], AX
		MOV AX, CS
		MOV SI, 00C6H
		MOV [SI], AX
		CLI
		POP DS
		;初始化主片8259
		MOV AL, 11H
		OUT 20H, AL				;ICW1
		MOV AL, 08H
		OUT 21H, AL				;ICW2
		MOV AL, 04H
		OUT 21H, AL				;ICW3
		MOV AL, 01H
		OUT 21H, AL				;ICW4
		;初始化从片8259
		MOV AL, 11H
		OUT 0A0H, AL			;ICW1
		MOV AL, 30H
		OUT 0A1H, AL			;ICW2
		MOV AL, 02H
		OUT 0A1H, AL			;ICW3
		MOV AL, 01H
		OUT 0A1H, AL			;ICW4
		MOV AL, 0FDH
		OUT 0A1H,AL				;OCW1 = 1111 1101
		MOV AL, 6BH
		OUT 21H, AL				;主8259 OCW1
		STI
AA1:	NOP
		JMP AA1
MIR7:	STI
		CALL DELAY
		MOV AX, 014DH
		INT 10H					;显示字符M
		MOV AX, 0137H
		INT 10H					;显示字符7
		MOV AX, 0120H
		INT 10H
		MOV AL, 20H
		OUT 20H, AL				;中断结束命令
		IRET
SIR1:	STI
		CALL DELAY
		MOV AX, 0153H
		INT 10H					;显示字符S
		MOV AX, 0131H
		INT 10H					;显示字符1
		MOV AX, 0120H
		INT 10H
		MOV AL, 20H
		OUT 0A0H, AL
		OUT 20H, AL
		IRET
DELAY:	PUSH CX
		MOV CX, 0F00H
AA0:	PUSH AX
		POP  AX
		LOOP AA0
		POP CX
		RET
CODE	ENDS
		END  START

S1。
