本文将介绍如何在 web 框架 Flask 中使用可视化工具 pyecharts, 看完本教程你将掌握几种动态展示可视化数据的方法，不会的话你来找我呀…

Flask 模板渲染

1. 新建一个项目flask_pyecharts

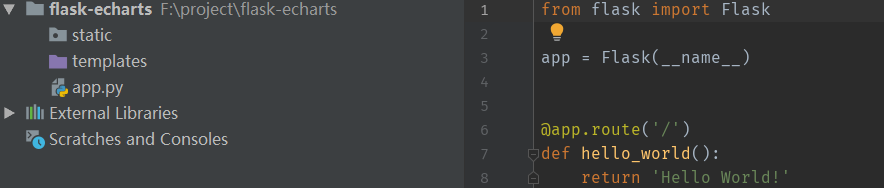

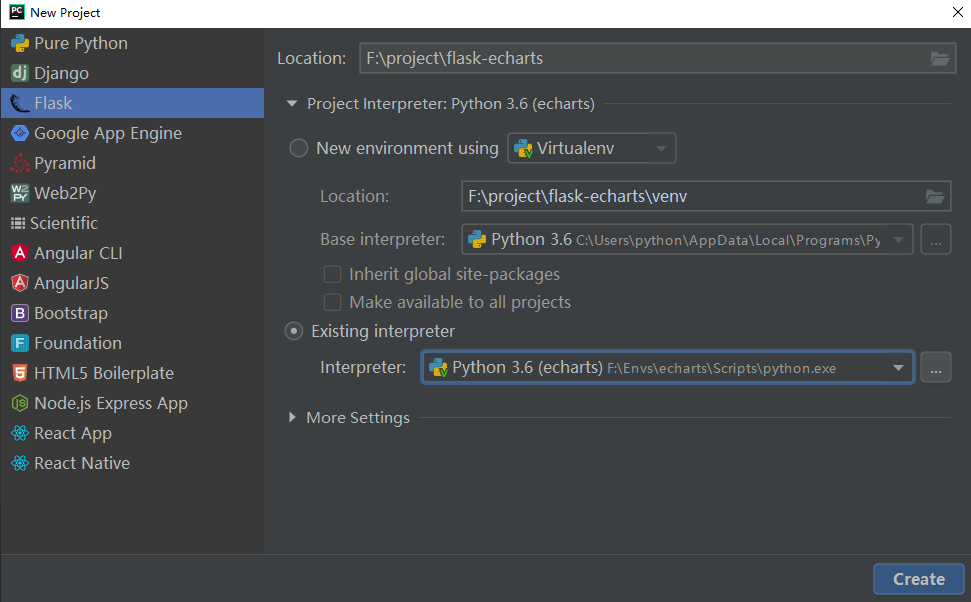

在编辑器中选择 New Project，然后选择 Flask，创建完之后，Pycharm 会帮我们把启动脚本和模板文件夹都建好

2. 拷贝 pyecharts 模板

将链接中的以下模板

3.渲染图表

主要目标是将 pyecharts 生成的图表数据在视图函数中返回，所以我们直接在 app.py 中修改代码，如下：

from flask import Flask
from jinja2 import Markup


from pyecharts import options as opts
from pyecharts.charts import Bar

app = Flask(__name__, static_folder="templates")


def bar_base() -> Bar:
    c = (
        Bar()
            .add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
            .add_yaxis("商家A", [5, 20, 36, 10, 75, 90])
            .add_yaxis("商家B", [15, 25, 16, 55, 48, 8])
            .set_global_opts(title_opts=opts.TitleOpts(title="Bar-基本示例", subtitle="我是副标题"))
    )
    return c


@app.route("/")
def index():
    c = bar_base()
    return Markup(c.render_embed())


if __name__ == "__main__":
    app.run()

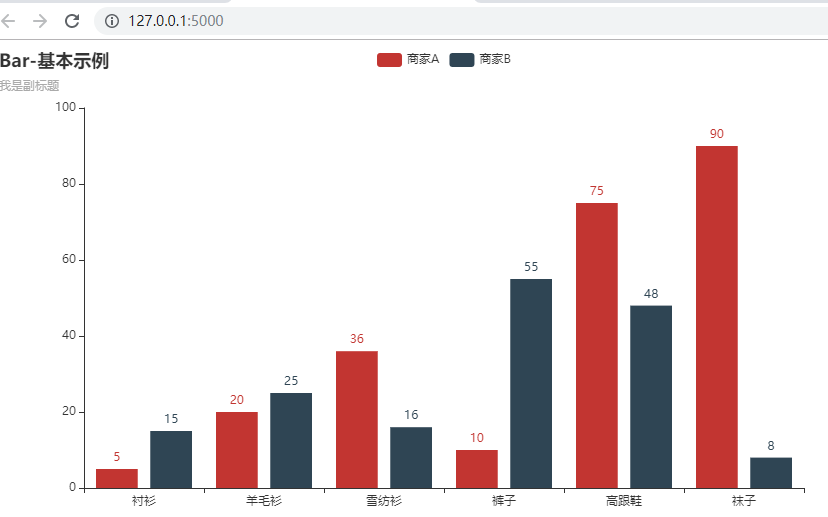

直接运行，在浏览器中输入地址，直接将数据显示出来了

这是一个很简单的静态数据展示，别急好戏还在后头~

Flask 前后端分离

前面讲的是一个静态数据的展示的方法，用 pyecharts 和 Flask 结合最主要是实现一种动态更新数据，增量更新数据等功能！以上面讲解的内容为基础，在 templates 文件夹中新建一个 index.html 的文件，其中主要用到了 jquery 和 pyecharts 管理的 echarts.min.js 依赖。

index.html

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>动态更新数据</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>
</head>
<body>
    <div id="bar" ></div>
    <script>
      (
        function () {
            var result_json = '{{ result_json|tojson }}';
            // var result = JSON.parse(result_json);
            var chart = echarts.init(document.getElementById('bar'), 'gray', {renderer: 'canvas'});
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/barChart",
                dataType: 'json',
                data: {result: result_json},
                success: function (result) {
                    chart.setOption(result);
                }
            });
        }
    )
    </script>
</body>
</html>

有 html 基础的朋友应该知道该代码主要是向地址 "127.0.0.1:5000/barChart" 发送请求，所以在 app.py 中我们也需要做相应的修改，添加该地址的路由函数，从而实现动态数据更新。

@app.route("/")
def index():
    data = request.args.to_dict()
    return render_template("index.html", result_json=data)

@app.route("/barChart")
def get_bar_chart():
    args = request.args.to_dict()
    result = eval(args.get("result"))
    name = result.get("name")
    subtitle = result.get("subtitle")
    c = bar_base(name, subtitle)

    return c.dump_options_with_quotes()

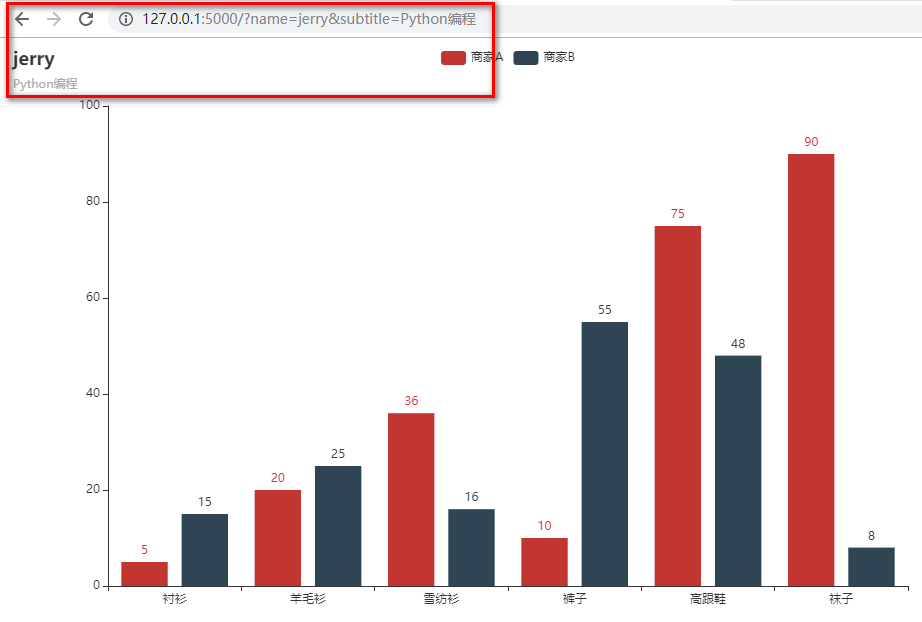

在 index 视图函数中接收浏览器传过来的参数，然后传递给 index.html。此处只是简单示例，所以未做参数校验。而另一个视图函数主要是获取参数，传给图表生成函数 bar_base(), 从而实现根据 url 地址传过来的参数，动态展示图表数据。结果如下：

这里只是简单演示, 所以只将图表标题作为动态传参。此场景适用于第一次请求获取我们想要的数据，然后将其展示出来。比如我之前写的 NBA 球员数据可视化

就是此方法，不同球员展示对应球员数据！

定时全量更新图表

该场景主要是前端主动向后端进行数据刷新，定时刷新的核心在于 HTML 的 setInterval 方法。那么 index.html 代码就是下面这样的：

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Awesome-pyecharts</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>

</head>
<body>
    <div id="bar" ></div>
    <script>
        var chart = echarts.init(document.getElementById('bar'), 'white', {renderer: 'canvas'});

        $(
            function () {
                fetchData(chart);
                setInterval(fetchData, 2000);
            }
        );

        function fetchData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/barChart",
                dataType: 'json',
                success: function (result) {
                    chart.setOption(result);
                }
            });
        }
    </script>
</body>
</html>

对应的将 app.py 中 bar_base() 作相应的修改，从而实现定时全量更新图表

def bar_base() -> Bar:
    c = (
        Bar()
            .add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
            .add_yaxis("商家A", [random.randint(10, 100) for _ in range(6)])
            .add_yaxis("商家B", [random.randint(10, 100) for _ in range(6)])
            .set_global_opts(title_opts=opts.TitleOpts(title="", subtitle=""))
    )
    return c

@app.route("/")
def index():
    return render_template("index.html")

@app.route("/barChart")
def get_bar_chart():
    c = bar_base()
    return c.dump_options_with_quotes()

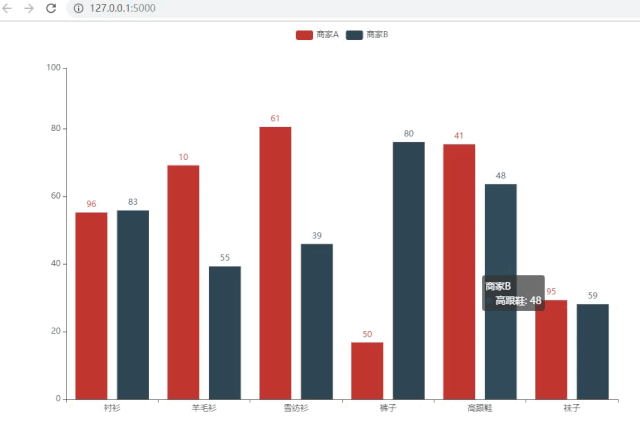

运行之后，在浏览器中打开，效果如下：

定时更新图表

看到这动图，有没有一种…，如果我是 DJ DJ，琦你太美…

定时增量更新图表

同样的要对 index.html 做修改

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Awesome-pyecharts</title>
    <script src="https://cdn.bootcss.com/jquery/3.0.0/jquery.min.js"></script>
    <script type="text/javascript" src="https://assets.pyecharts.org/assets/echarts.min.js"></script>

</head>
<body>
    <div id="bar" ></div>
    <script>
        var chart = echarts.init(document.getElementById('bar'), 'white', {renderer: 'canvas'});
        var old_data = [];
        $(
            function () {
                fetchData(chart);
                setInterval(getDynamicData, 2000);
            }
        );

        function fetchData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/lineChart",
                dataType: "json",
                success: function (result) {
                    chart.setOption(result);
                    old_data = chart.getOption().series[0].data;
                }
            });
        }

        function getDynamicData() {
            $.ajax({
                type: "GET",
                url: "http://127.0.0.1:5000/lineDynamicData",
                dataType: "json",
                success: function (result) {
                    old_data.push([result.name, result.value]);
                    chart.setOption({
                        series: [{data: old_data}]
                    });
                }
            });
        }

    </script>
</body>
</html>

增量更新，后端代码也需要相应的修改

from pyecharts.charts import Line

def line_base() -> Line:
    line = (
        Line()
        .add_xaxis(["{}".format(i) for i in range(10)])
        .add_yaxis(
            series_name="",
            y_axis=[randrange(50, 80) for _ in range(10)],
            is_smooth=True,
            label_opts=opts.LabelOpts(is_show=False),
        )
        .set_global_opts(
            title_opts=opts.TitleOpts(title="动态数据"),
            xaxis_opts=opts.AxisOpts(type_="value"),
            yaxis_opts=opts.AxisOpts(type_="value"),
        )
    )
    return line

@app.route("/")
def index():
    return render_template("index.html")

@app.route("/lineChart")
def get_line_chart():
    c = line_base()
    return c.dump_options_with_quotes()

idx = 9

@app.route("/lineDynamicData")
def update_line_data():
    global idx
    idx = idx + 1
    return jsonify({"name": idx, "value": randrange(50, 80)})

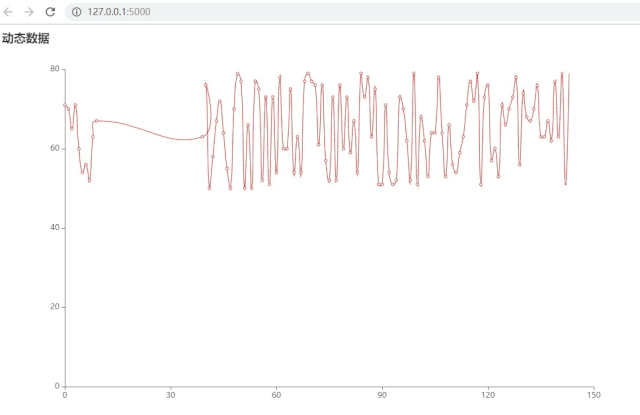

走起，来看看效果吧
