OKLab 色彩空间详解

OKLab 是一个现代色彩空间，由 Björn Ottosson 提出，专为感知均匀性设计。它在图形渲染、动画、Shader 编程和图像处理中有广泛应用，特别适合需要平滑颜色混合的场景。本文将从基础概念到实际应用，全面解释 OKLab，结合 Shader 和动画插值的背景，帮助你快速理解并上手。

---

1. 什么是 OKLab？

OKLab 是一种感知均匀的色彩空间，旨在让颜色之间的数学距离更符合人眼的视觉感知。相比传统色彩空间（如 RGB、HSL），OKLab 在颜色混合、渐变和视觉效果优化方面表现更出色。

1.1 OKLab 的三个分量

OKLab 使用三个分量描述颜色：

• L（Lightness）：亮度，从 0（纯黑）到 1（纯白）。
• a：绿色到红色的色度轴，负值偏绿，正值偏红。
• b：蓝色到黄色的色度轴，负值偏蓝，正值偏黄。

类比：如果你用 Shader 做过颜色插值，L 类似亮度通道（像 luminance），a 和 b 类似 HSL 的色调，但更符合人眼对颜色差异的感知。

1.2 为什么需要 OKLab？

在 RGB 或 HSL 中，颜色插值（比如红到蓝的渐变）可能导致：

• 不均匀过渡：中间颜色可能偏暗或“脏”（如灰紫色）。
• 视觉失真：颜色距离（ΔE）与人眼感知不一致，比如绿到红的过渡显得突兀。

OKLab 解决了这些问题：

• 感知均匀：颜色之间的距离（欧几里得距离）与人眼感知的差异成正比。
• 平滑混合：插值结果更自然，像你在动画中用 smoothstep 优化曲线。
• 广泛色域：能表示人眼可见的所有颜色，适合高质量渲染。

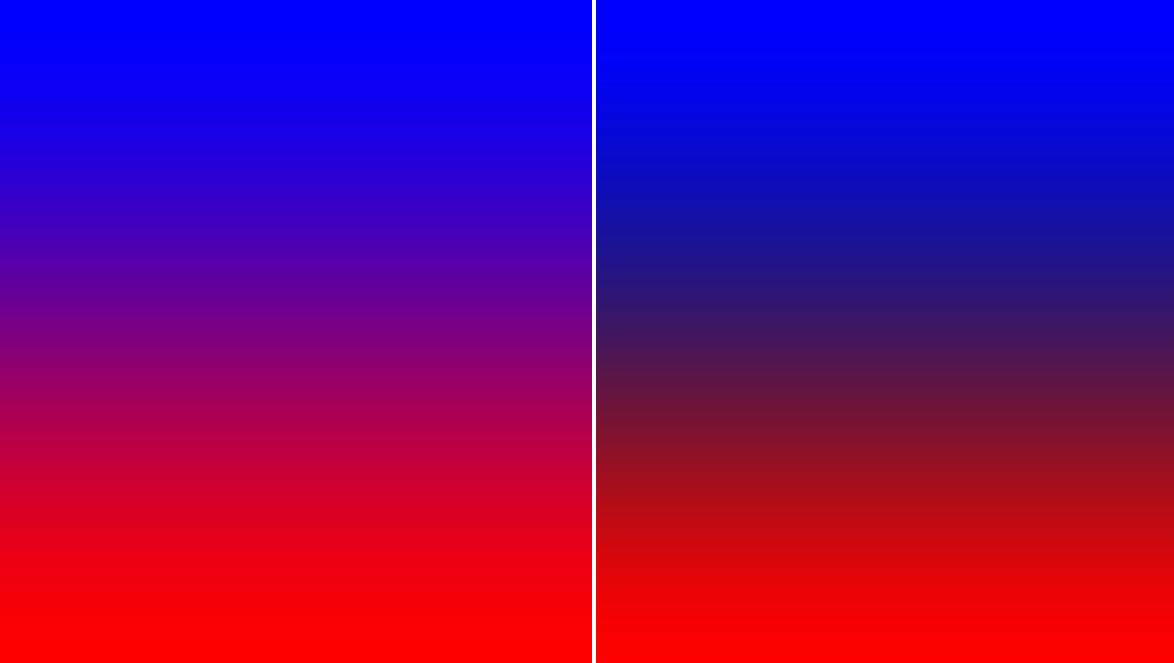

左侧是rgb 右侧是oklab 可以明显看到左侧出现了红蓝以外的颜色

​​

---

2. OKLab 的工作原理

OKLab 的核心是基于人眼视锥细胞（L、M、S 锥体，分别对应长、中、短波长）的响应，通过数学变换将 RGB 颜色映射到感知均匀的空间。

2.1 核心步骤

从 sRGB 到 OKLab 的转换包括：

1. sRGB → Linear RGB：去除伽马校正，得到线性 RGB。
2. Linear RGB → LMS：模拟人眼锥细胞的响应。
3. LMS 非线性变换：应用立方根（类似感知压缩）。
4. LMS → OKLab：通过矩阵变换得到 L, a, b 分量。

反向转换（OKLab → sRGB）则是逆过程。

2.2 为什么感知均匀？

• LMS 空间：基于人眼对红、绿、蓝光的敏感度。
• 立方根：模拟人眼对亮度的非线性感知（类似对数的 Weber-Fechner 法则）。
• 矩阵设计：OKLab 的变换矩阵经过优化，确保颜色距离与视觉差异匹配。

类比 Shader：就像你在 GLSL 中用矩阵变换顶点（从模型空间到屏幕空间），OKLab 用矩阵将 RGB 变换到“人眼空间”。

---

3. OKLab源码示例

源码地址

3.3 注意事项

• 数值精度：立方根和立方运算可能导致浮点误差，Shader 中需用 clamp 确保输出合法。
• 范围：
  • L ∈ [0, 1]，a 和 b 通常在 [-0.4, 0.4]，但可能超出（需裁剪）。
  • RGB 需 clamp 到 [0, 1]。
• 性能：矩阵运算和 pow 适合 GPU，Shader 中高效。

---

4. OKLab 的优势

相比其他色彩空间，OKLab 在以下场景中表现优异：

4.1 颜色混合（插值）

• 问题：在 RGB 中，红 (1, 0, 0) 到蓝 (0, 0, 1) 的插值经过灰紫色，显得暗淡。
• OKLab 解决：在 OKLab 中插值 L, a, b 分量，过渡更鲜艳、自然（如粉红到紫色）。
• 类比动画：RGB 插值像粗糙的 lerp，OKLab 像用 smoothstep 或贝塞尔曲线优化的平滑过渡。

4.2 颜色差异计算

• OKLab 的欧几里得距离：
  [
  \Delta E = \sqrt{(L_1 - L_2)^2 + (a_1 - a_2)^2 + (b_1 - b_2)^2}
  ]
  接近人眼感知的颜色差异，适合：
  • 图像处理（颜色匹配）。
  • Shader 中的动态效果（基于色差调整亮度）。

4.3 广泛应用

• 图形渲染：生成平滑渐变（如天空、材质）。
• 数据可视化：确保颜色区分度符合视觉习惯。
• 艺术设计：创建感知一致的调色板。

---

5. 在 Shader 中的应用

结合你的 Shader 和动画插值经验，OKLab 在以下场景中特别有用：

5.1 平滑颜色渐变

• 场景：用 OKLab 实现天空从蓝到橙的日落渐变。
• 实现：
  • 将蓝 (0, 0, 1) 和橙 (1, 0.5, 0) 转换为 OKLab。
  • 在 OKLab 空间用 mix(oklab1, oklab2, t) 插值。
  • 转换回 RGB，生成平滑过渡。
• 优势：避免 RGB 中常见的暗淡中间色，类似你用 smoothstep 优化动画曲线。

GLSL 伪代码：

vec3 oklab_mix(vec3 rgb1, vec3 rgb2, float t) {
    vec3 oklab1 = rgb_to_oklab(rgb1);
    vec3 oklab2 = rgb_to_oklab(rgb2);
    vec3 mixed = mix(oklab1, oklab2, t);
    return oklab_to_rgb(mixed);
}
