AD19——PCB铺铜solid老是变绿出错(铺铜方式solid和hatched的区别)

问题：我PCB最后铺铜总是老是变绿出错，这是怎么回事？

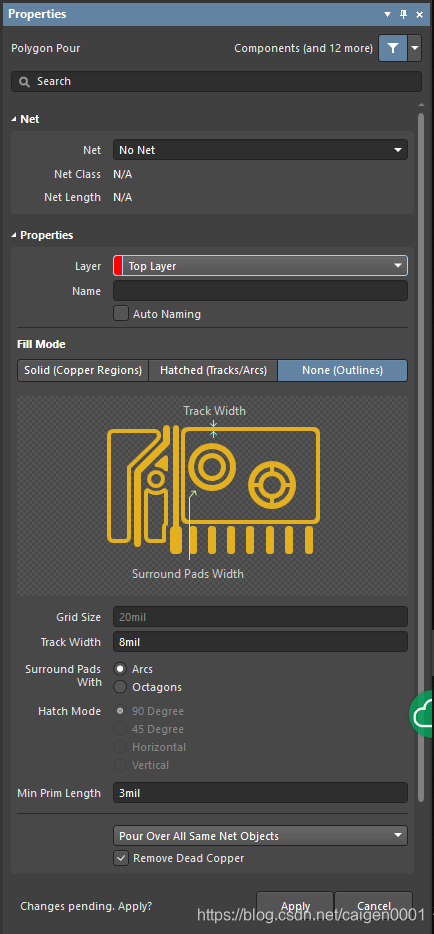

解决方案一：铺铜方式没有设置对，要么选择solid实心铺铜方式(必须有网络)，要么选择hatched网格铺铜方式（可以不需要网络）；不能选择None不铺铜

方案二：没有进行重新铺铜，选中部分重新铺铜: tools--ploygon--repour selected ，具体可参考我的其他铺铜教程。

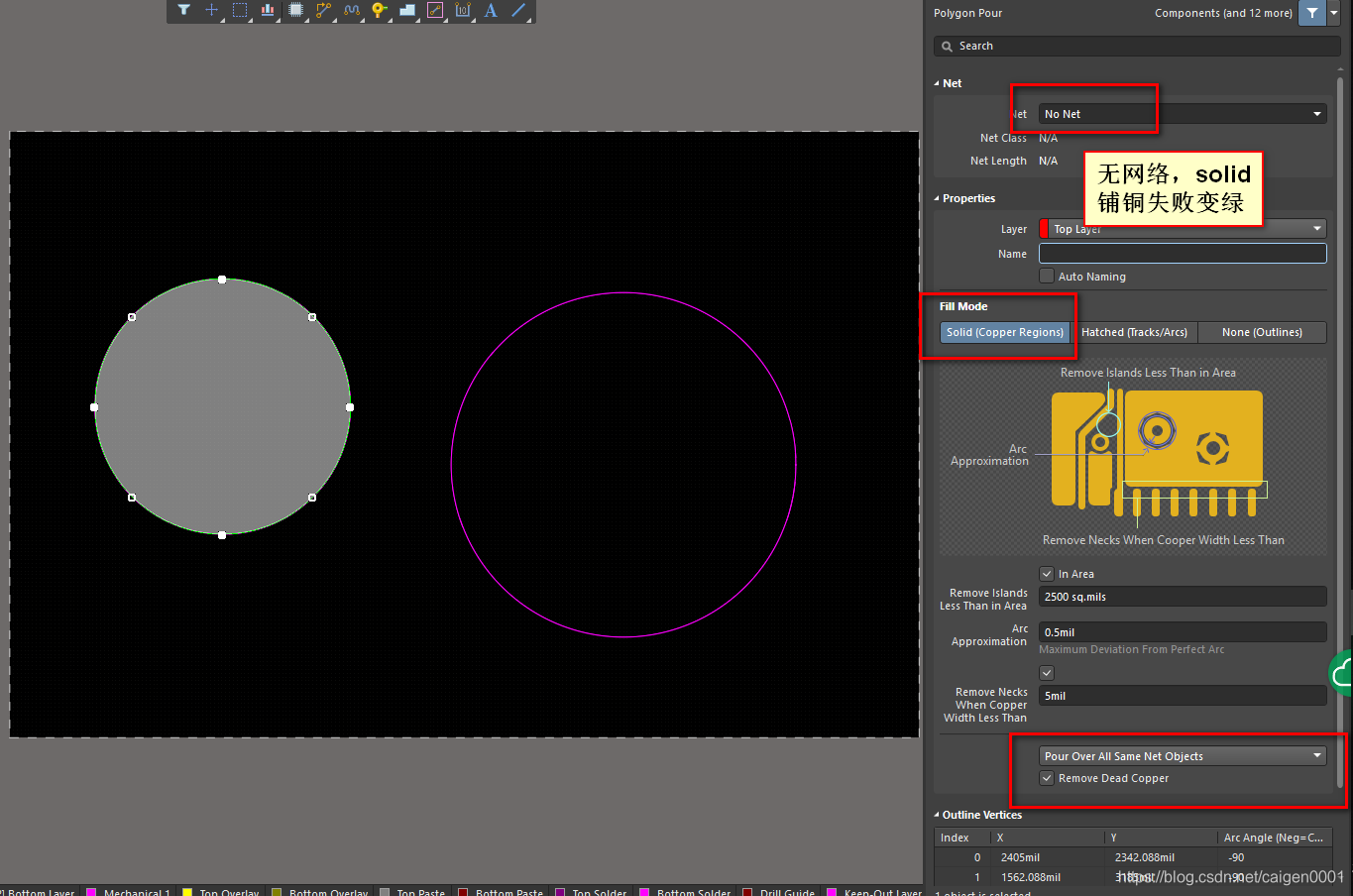

方案三：是因为选择solid方式铺铜，如果没有选择铺铜网络，就会变绿报错。solid方式铺铜，必须要设置网络后，才能进行铺铜。

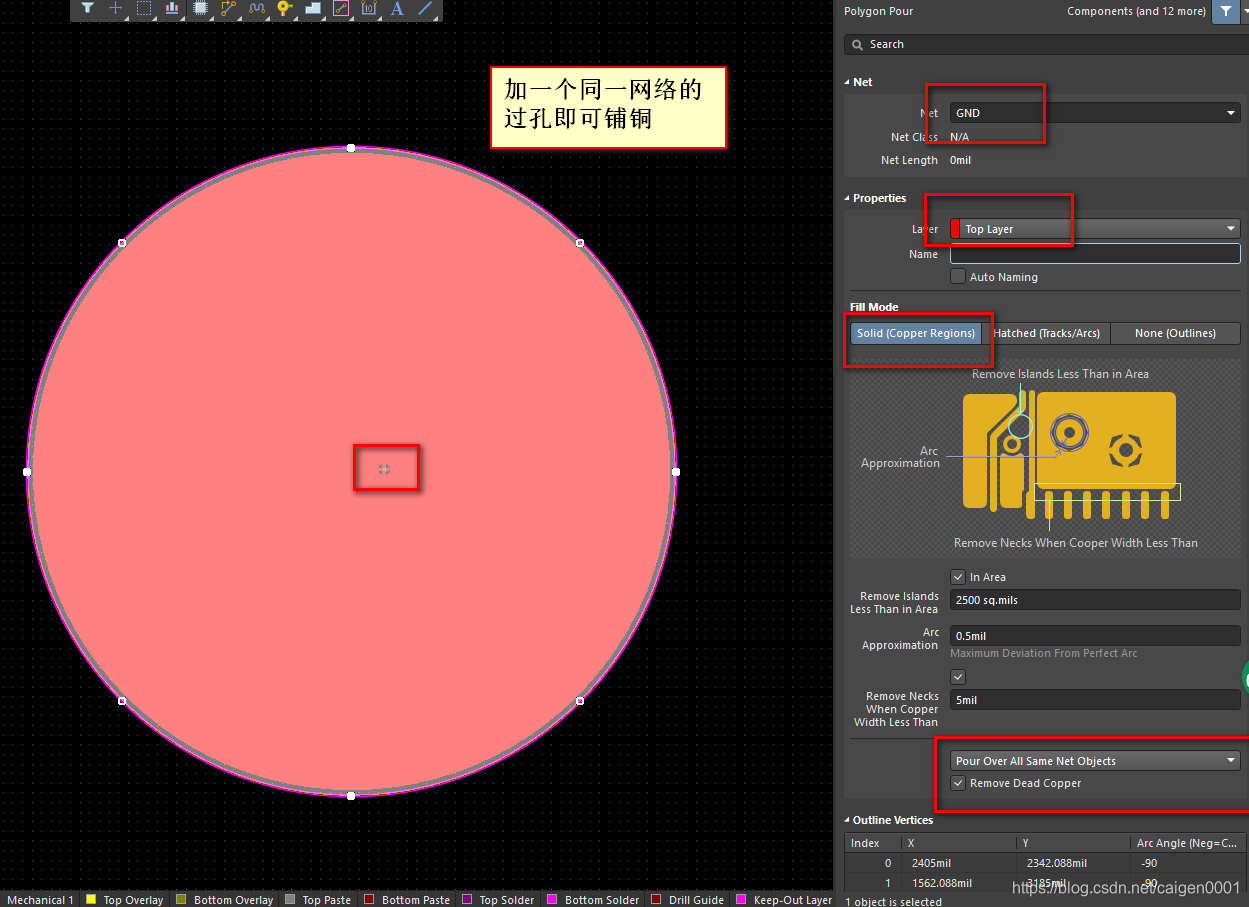

从原理图中更新过来GND网络，然后加一些GND的过孔，即可铺铜成功
