7--命令行部署dpc多副本架构

原创已于 2024-09-19 11:46:54 修改 · 719 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#数据库

于 2024-09-14 14:32:51 首次发布

数据库学习专栏收录该内容

13 篇文章

订阅专栏

和单副本架构的部署步骤大致相同，参考http://t.csdnimg.cn/jNztN
主要就是多了一个配置归档和数据备份还原的步骤6，因为多副本架构就是相当于给每个BP节点单独配置了主备系统，以防止单点故障。

本文在命令行方式下，在单台虚拟机上，部署2个BP+1个SP+1个MP 的dpc多副本架构。
其中每个BP配置2个备节点，即每个BP RAFT组都有3个节点。

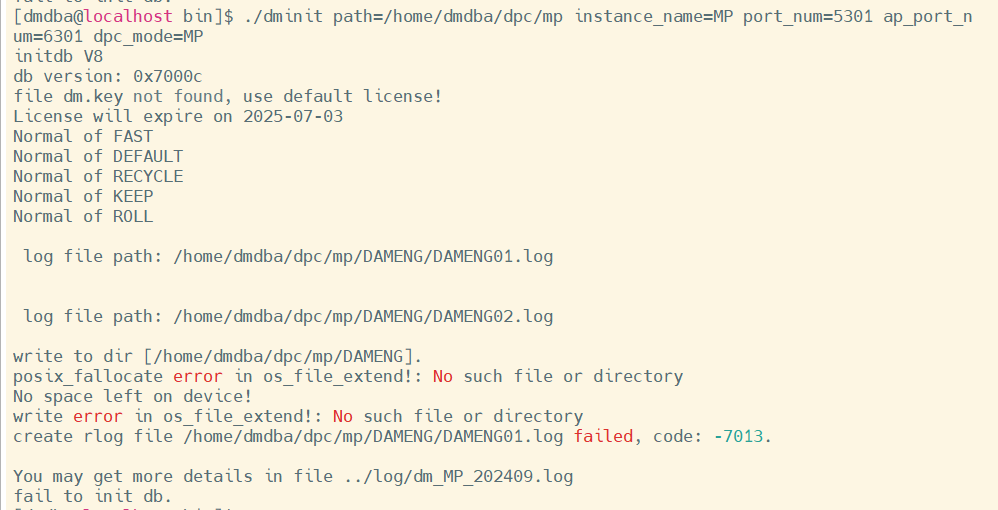

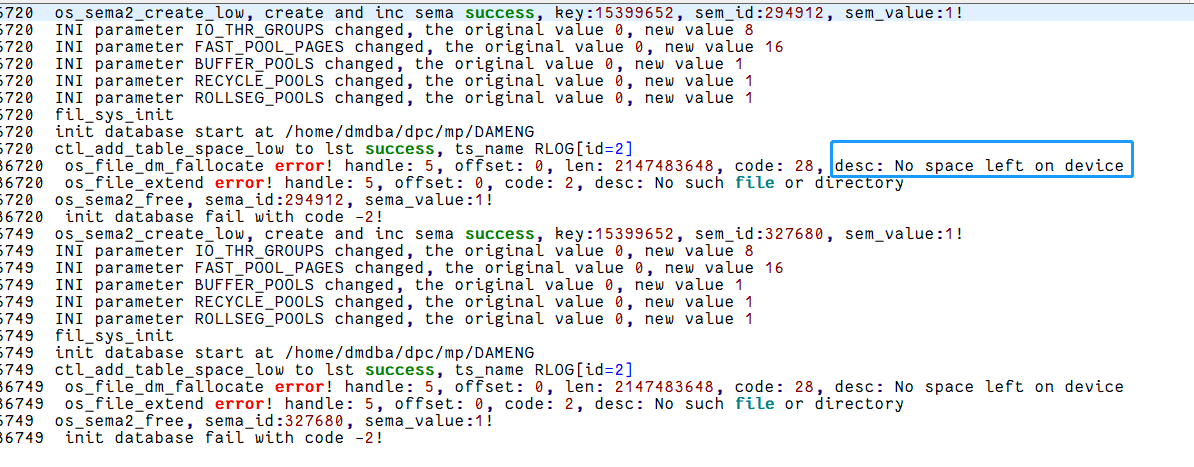

因为要创建8个实例，虚拟机的内存和硬盘尽量预留充足。

1，前期准备

参考http://t.csdnimg.cn/k16E2

关闭防火墙
修改系统资源
设置网络信息，IP地址：192.168.37.101
创建安装用户和安装路径
安装dm8，安装路径为 /home/dmdba/dpc

2，创建实例

在/home/dmdba/dpc目录下创建8个实例，未指定DB_NAME库名默认为DAMENG
注意端口号不能重复

raft组名	实例名	inst_port	ap_port	路径
raft_sp1	SP1	5101	6101	/home/dmdba/dpc/sp1
raft_bp1	BP11	5211	6211	/home/dmdba/dpc/bp11
	BP12	5212	6212	/home/dmdba/dpc/bp12
	BP13	5213	6213	/home/dmdba/dpc/bp13
raft_bp2	BP21	5221	6221	/home/dmdba/dpc/bp21
	BP22	5222	6222	/home/dmdba/dpc/bp22
	BP23	5223	6223	/home/dmdba/dpc/bp23
mp_raft	MP	5301	6301	/home/dmdba/dpc/mp

cd /home/dmdba/dpc/bin
./dminit path=/home/dmdba/dpc/sp1 instance_name=SP1 port_num=5101 ap_port_num=6101 dpc_mode=SP

./dminit path=/home/dmdba/dpc/bp11 instance_name=BP11 port_num=5211 ap_port_num=6211 dpc_mode=BP
./dminit path=/home/dmdba/dpc/bp12 instance_name=BP12 port_num=5212 ap_port_num=6212 dpc_mode=BP
./dminit path=/home/dmdba/dpc/bp13 instance_name=BP13 port_num=5213 ap_port_num=6213 dpc_mode=BP

./dminit path=/home/dmdba/dpc/bp21 instance_name=BP21 port_num=5221 ap_port_num=6221 dpc_mode=BP
./dminit path=/home/dmdba/dpc/bp22 instance_name=BP22 port_num=5222 ap_port_num=6222 dpc_mode=BP
./dminit path=/home/dmdba/dpc/bp23 instance_name=BP23 port_num=5223 ap_port_num=6223 dpc_mode=BP

./dminit path=/home/dmdba/dpc/mp instance_name=MP port_num=5301 ap_port_num=6301 dpc_mode=MP

全部创建完成之后，可以看到对应文件夹

3，编辑配置文件mp.ini

在8个实例对应的目录创建mp.ini文件，内容相同。

vi /home/dmdba/dpc/xxx/DAMENG/mp.ini

# mp.ini
mp_host = 192.168.37.101        # MP所在ip
mp_port = 9000                  # 端口号

4，启动MP节点服务器

启动MP节点的dmserver服务器，并在接下来的配置过程中始终保持开启状态

cd /home/dmdba/dpc
bin/dmserver mp/DAMENG/dm.ini dpc_mode=MP

5，添加节点到集群

先登录并添加MP节点，然后添加SP、BP节点

创建dpc集群节点的函数

# 参数说明
SP_CREATE_DPC_INSTANCE (
    RAFT_NAME     VARCHAR(128),    # RAFT组名称
    NAME          VARCHAR(128),    # 实例名称
    DPC_MODE      VARCHAR(8),      # 注册的实例类型，取值：BP、SP或MP
    AP_PORT       INT,             # AP_PORT 端口号
    INST_PORT     INT,             # 实例服务 端口号
    IP_INTER      VARCHAR(256),    # 内网IP地址
    IP_EXTER      VARCHAR(256),    # 外网IP地址，空表示内外网地址相同
    SYS MODE      VARCHAR(32),     # 主备模式，取值: NORMAL，PRIMARY，STANDBY
    STATUS        INT,             # 实例状态，1:有效；0:无效；2:表示SP为正常退出状态，可动态删除此SP实例
    DESC          VARCHAR(256)     # 描述信息
）

5.1，登录MP

disql登录MP节点，注意检查端口号

cd /home/dmdba/dpc/bin
./disql SYSDBA/SYSDBA@192.168.37.200:5301

5.2，添加MP节点

在disql中添加当前登录的MP节点，MP的RAFT组名只能为'MP_RAFT'，默认值也是。

SP_CREATE_DPC_INSTANCE('MP_RAFT','MP','MP',6301,5301, '192.168.37.101','192.168.37.101','NORMAL',1,'MP instance');

5.3，创建raft组并添加节点

创建BP类型raft组，组名为raft_bp1，向其中添加BP11、BP12、BP13节点
注意先ap_port，后inst_port，standby模式，状态0

SP_CREATE_DPC_RAFT('BP','raft_bp1');
SP_CREATE_DPC_INSTANCE('raft_bp1','BP11','BP',6211,5211, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');
SP_CREATE_DPC_INSTANCE('raft_bp1','BP12','BP',6212,5212, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');
SP_CREATE_DPC_INSTANCE('raft_bp1','BP13','BP',6213,5213, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');

创建BP类型raft组，组名为raft_bp2，向其中添加BP21、BP22、BP23节点
注意先ap_port，后inst_port，standby模式，状态0

SP_CREATE_DPC_RAFT('BP','raft_bp2');
SP_CREATE_DPC_INSTANCE('raft_bp2','BP21','BP',6221,5221, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');
SP_CREATE_DPC_INSTANCE('raft_bp2','BP22','BP',6222,5222, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');
SP_CREATE_DPC_INSTANCE('raft_bp2','BP23','BP',6223,5223, '192.168.37.101', '192.168.37.101','STANDBY',0,'BP instance');

创建SP类型raft组，组名为raft_sp1，向其中添加SP1节点，注意status为2
注意先ap_port，后inst_port，normal模式，状态2

SP_CREATE_DPC_RAFT('SP','raft_sp1');
SP_CREATE_DPC_INSTANCE('raft_sp1','SP1','SP',6101,5101, '192.168.37.101', '192.168.37.101','NORMAL',2,'SP instance');

5.4，创建BP组并添加raft组

创建一个BP组，组名为BG_1，并添加BP类型raft组

SP_CREATE_DPC_BP_GROUP('BG_1', 'bp group1');
SP_BP_GROUP_ADD_RAFT('BG_1', 'raft_bp1');
SP_BP_GROUP_ADD_RAFT('BG_1', 'raft_bp2');

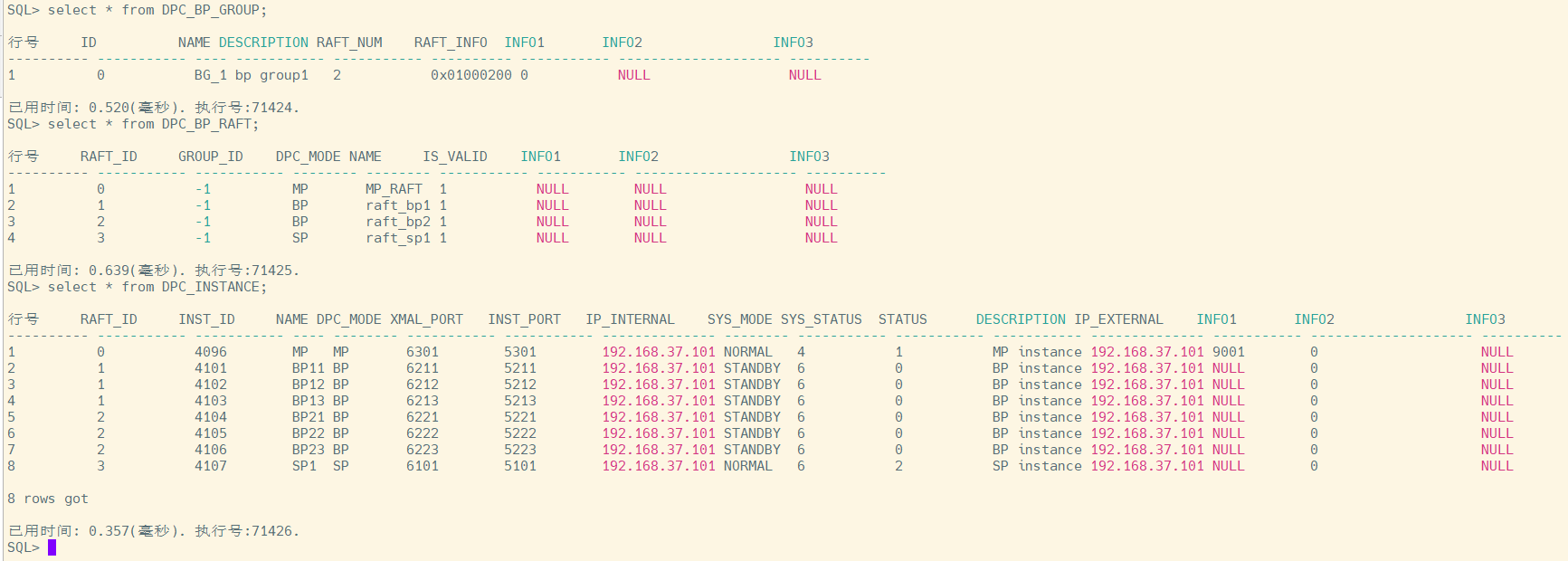

5.5，检查一下添加的情况

select * from DPC_BP_GROUP;
select * from DPC_BP_RAFT;
select * from DPC_INSTANCE;

6，配置raft组的归档

6.1，配置BPx1的本地归档

修改dm.ini文件开启归档

vi /home/dmdba/dpc/bpx1/DAMENG/dm.ini

修改：ARCH_INI = 1

新建归档配置文件arch.ini，为防止提前开始选举，所以暂时只开启本地归档

vi /home/dmdba/dpc/bpx1/DAMENG/dmarch.ini

# dmarch.ini
[ARCHIVE_LOCAL1]
ARCH_TYPE = LOCAL       # 本地归档类型
ARCH_DEST = /home/dmdba/dpc/bpx1/DAMENG/arch  # 本地归档文件路径
ARCH_FILE_SIZE = 128    # 本地单个归档文件最大值, 单位MB
ARCH_SPACE_LIMIT = 0    # 本地归档文件总大小, 0表示无限制

6.2，备份还原

以下 x 表示省略的取值1、2或3

6.2.1，BPx1脱机备份

启动BPx1节点server

cd /home/dmdba/dpc/bin
./dmserver /home/dmdba/dpc/bpx1/DAMENG/dm.ini dpc_mode=BP

exit关闭server

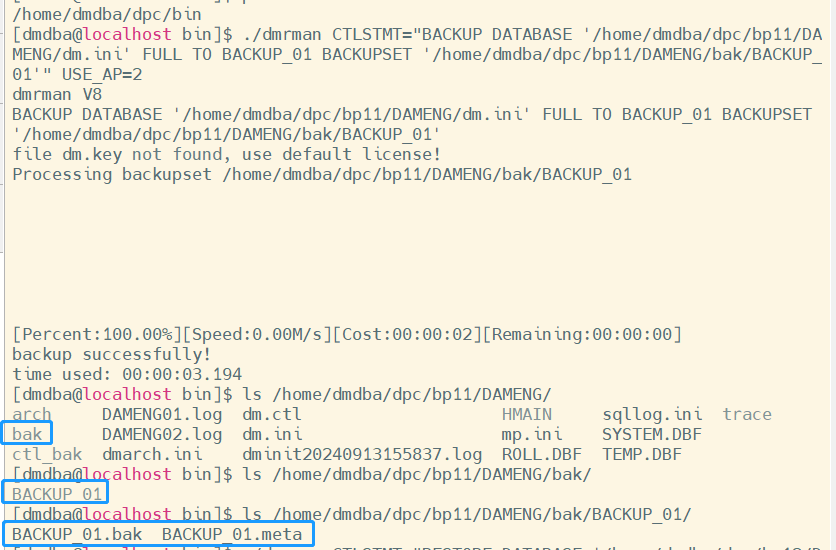

然后使用dmrman工具生成BPx1节点的脱机的完全备份

cd /home/dmdba/dpc/bin
./dmrman CTLSTMT="BACKUP DATABASE '/home/dmdba/dpc/bpx1/DAMENG/dm.ini' FULL TO BACKUP_01 BACKUPSET '/home/dmdba/dpc/bpx1/DAMENG/bak/BACKUP_01'" USE_AP=2

会自动创建对应的文件夹

6.2.2，BPx2和BPx3脱机还原

仍使用dmrman工具，使用上一步中生成的备份对BPx2和BPx3节点进行脱机还原

cd /home/dmdba/dpc/bin
./dmrman CTLSTMT="RESTORE DATABASE '/home/dmdba/dpc/bpxx/DAMENG/dm.ini' FROM BACKUPSET '/home/dmdba/dpc/bpx1/DAMENG/bak/BACKUP_01'" USE_AP=2
./dmrman CTLSTMT="RECOVER DATABASE '/home/dmdba/dpc/bpxx/DAMENG/dm.ini' UPDATE DB_MAGIC" USE_AP=2

6.3，配置所有BP的raft归档

修改 dmarch.ini，配置 RAFT 归档与本地归档

同一个raft组中的3个节点，选举时间设置不同，这里取为1500、1700和2000
注意节点ID、实例名、路径要对应

# dmarch.ini
XMAL_HB_INTERVAL = 5       # 节点通信检测间隔
RAFT_HB_INTERVAL = 150     # 选举心跳间隔
RAFT_VOTE_INTERVAL = 1500  # 选举超时时间,三个库设置不同以尽快选出主库
RAFT_SELF_ID = x           # 多副本自身节点ID

[ARCHIVE_RAFT1]
ARCH_TYPE = RAFT           # RAFT归档
ARCH_DEST = BPxx           # 归档目标实例名
ARCH_DEST_ID = x           # 归档目标多副本节点ID

[ARCHIVE_RAFT2]
ARCH_TYPE = RAFT           # RAFT归档
ARCH_DEST = BPxx           # 归档目标 实例名
ARCH_DEST_ID = x           # 归档目标多副本节点ID

[ARCHIVE_LOCAL1]
ARCH_TYPE = LOCAL          # 本地归档类型
ARCH_DEST = /home/dmdba/dpc/bpxx/DAMENG/arch  # 本地归档文件路径
ARCH_FILE_SIZE = 128       # 本地单个归档文件最大值, 单位MB
ARCH_SPACE_LIMIT = 0       # 本地归档文件总大小, 0表示无限制

7，启动SP、BP节点服务器

启动所有的SP和BP节点服务器，顺序随意

cd /home/dmdba/dpc/bin
./dmserver /home/dmdba/dpc/bp11/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/bp12/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/bp13/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/bp21/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/bp22/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/bp23/DAMENG/dm.ini dpc_mode=BP
./dmserver /home/dmdba/dpc/sp1/DAMENG/dm.ini dpc_mode=SP

8，登录SP节点

disql登录对外提供服务的 SP节点，查看当前dpc集群信息

./disql SYSDBA/SYSDBA@192.168.37.101:5101

select * from v$instance;
select * from V$dm_ini where para_name='DPC_MODE' and sf_get_ep_seqno(rowid)=SF_GET_SELF_EP_SEQNO;
select * from DPC_INSTANCE;

MP、SP、BP 全部正常启动，且均处于 OPEN 状态，则搭建成功
