常规操作-ArcGIS常用标注技巧

常规操作-ArcGIS常用标注技巧

1、简单的"&“符号：多字段表达只需要用”&"符号，多个字段之间需要空格，空格符号需要加双引号。

表达式为：

[字段] & " " & [字段]

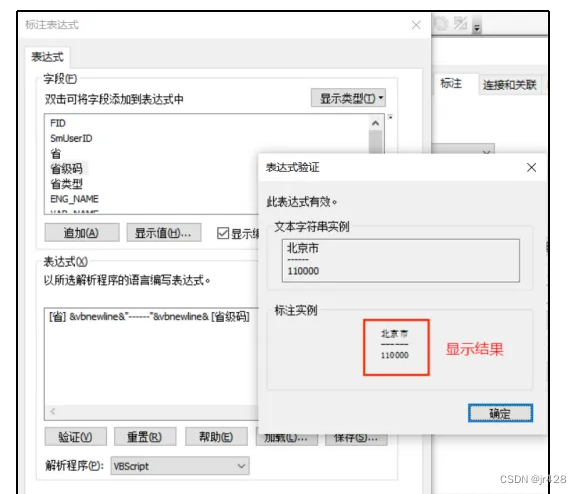

2、“VBnewline"应用：VBnewline，换行。分段式表达需要用”&“、”——"和"VBnewline"相互组合来实现。

表达式为：

[字段] &VBnewline&“-------”&VBnewline& [字段]

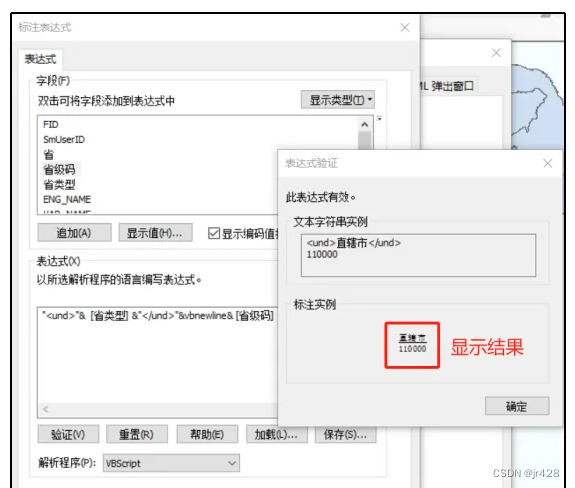

3、““应用：”“表示开始下划线，”“表示结束下划线。使用”” 和VBnewline，换行。分段式表达需要用"&“、”——"和"VBnewline"相互组合来实现。

表达式为：

“”&[字段] &“”&VBnewline& [字段]

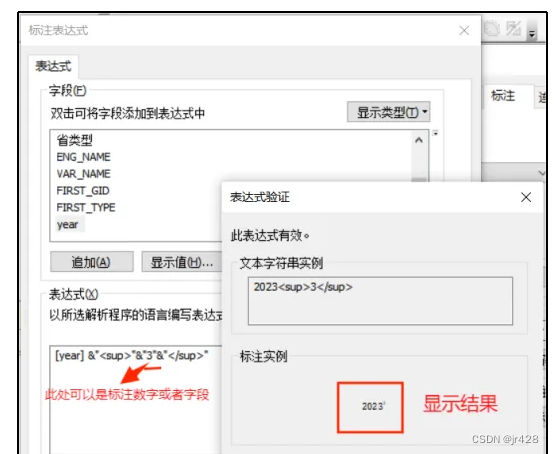

4、" ^“和” “应用：” ^“和” "，实现上角标。

表达式为：

[字段] &“^{”&“3”&“}”

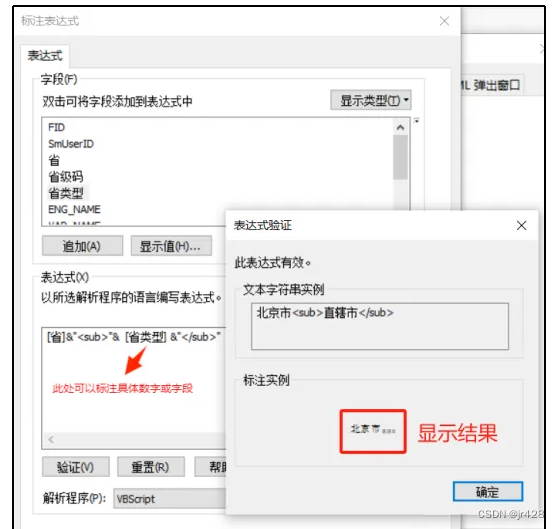

5、" _“和” “应用：” _“和” "，实现下角标。

表达式为：

[字段] &“_{”&[字段]&“}”

6、设置牵引线
带牵引线的标注一般用于引出标注，类似坐标标注相关。牵引线可以通过文本符号来设置。

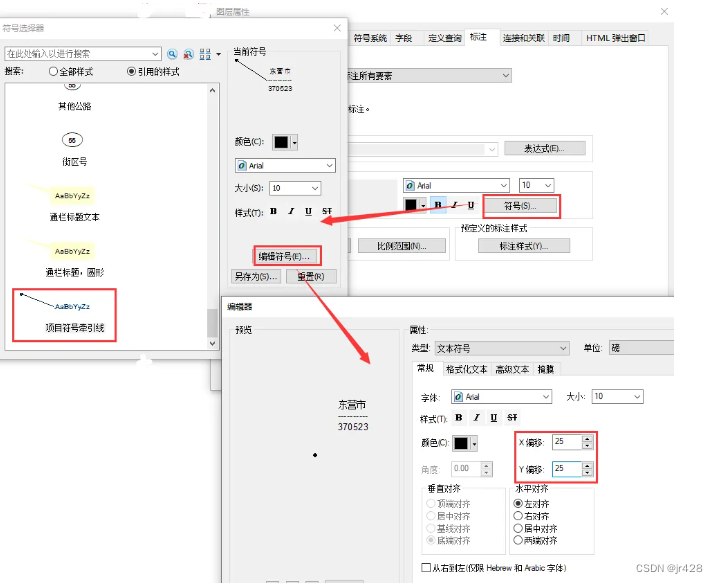

在图层属性内，在【文本符号】出选择【符号】，在符号选择器对话框中选择【项目符号牵引线】符号（位于默认符号的底部），然后点击【编辑符号】，在编辑器对话框中进行样式设置，本次只设置了【X偏移】和【Y偏移】。

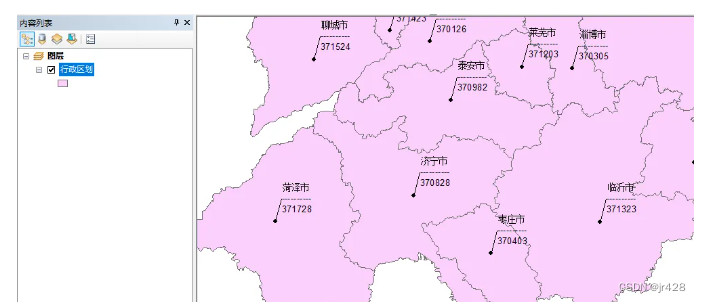

设置完成后，点击确定，标注效果如下图所示。

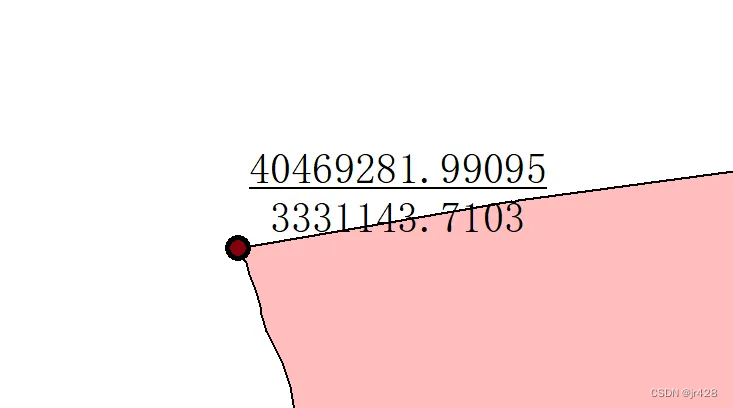

7、二分式标注
二分式标注函数表达式如下所示，复制函数后只需更改红色对应字段即可。（不需要勾选高级）

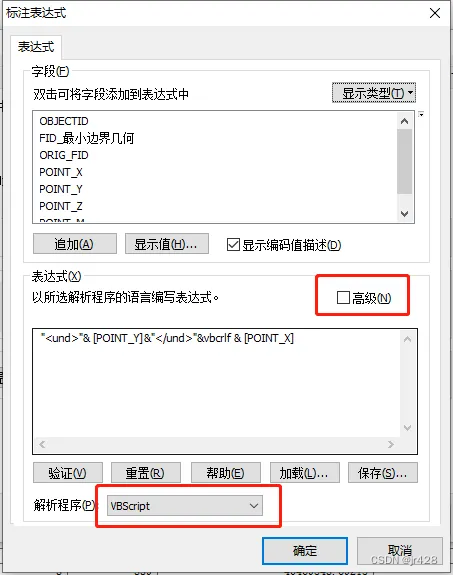

“”& [分子字段] &“”&vbcrlf & [分母字段]

“”& [分子字段] & “”&vbnewline& [分母字段]

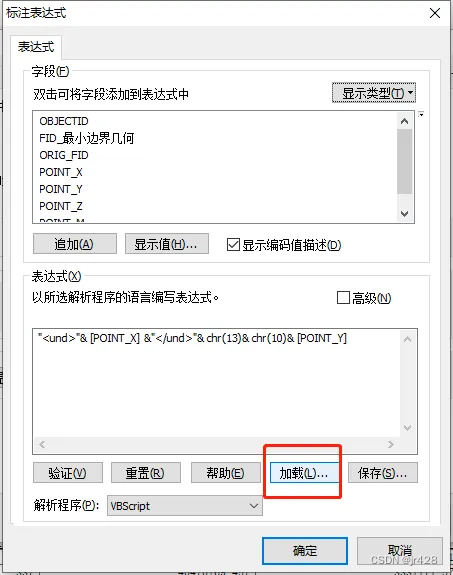

“”& [分子字段] &“”& chr(13)& chr(10)& [分母字段]
