Trunk的配置——实验篇

Trunk的配置实验

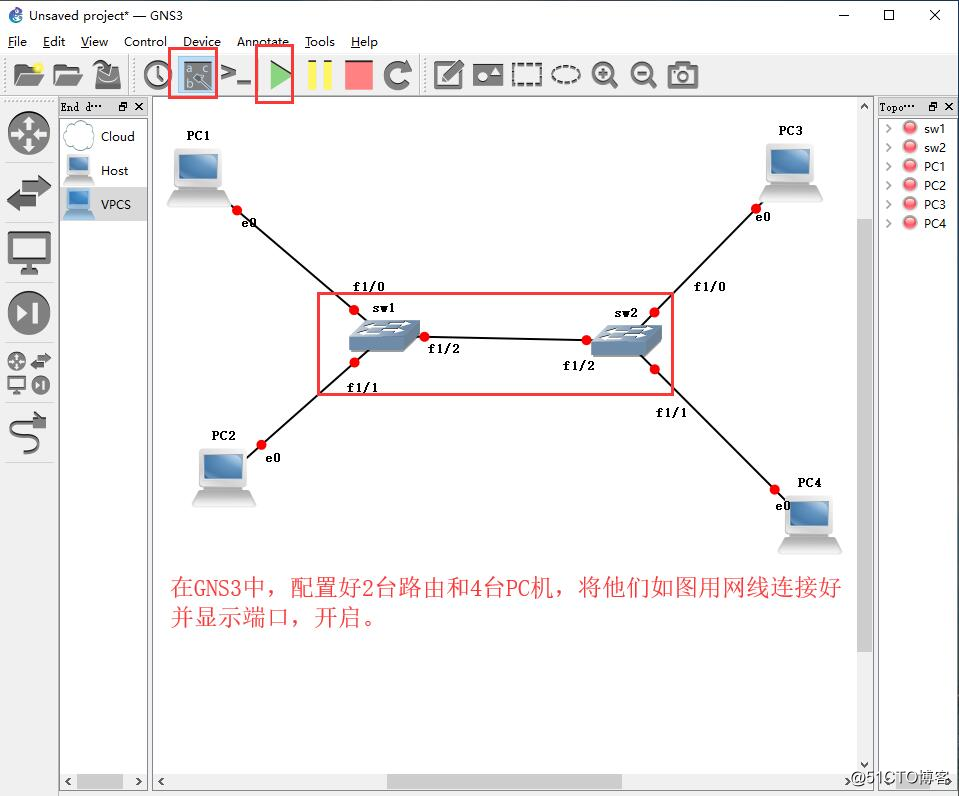

首先打开GNS3，配置好2台路由和4台PC机，将他们如图用网线连接好，并显示端口，开启。如图：

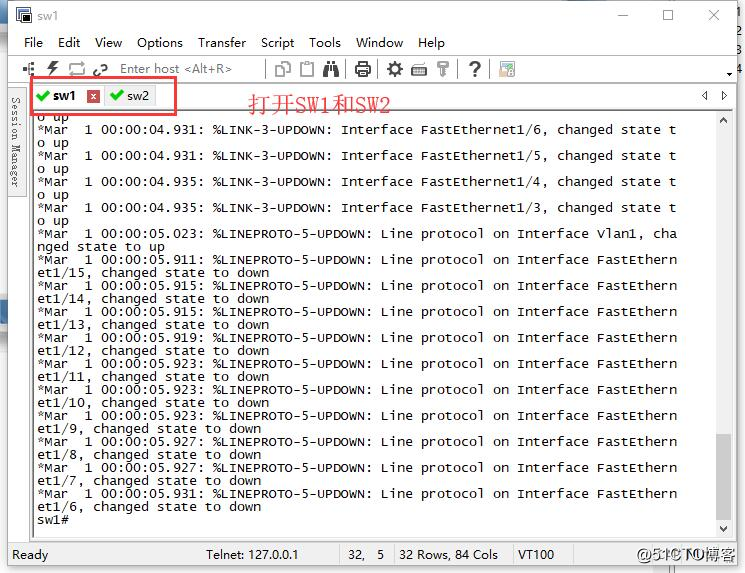

双击的打开sw1和sw2，如图：

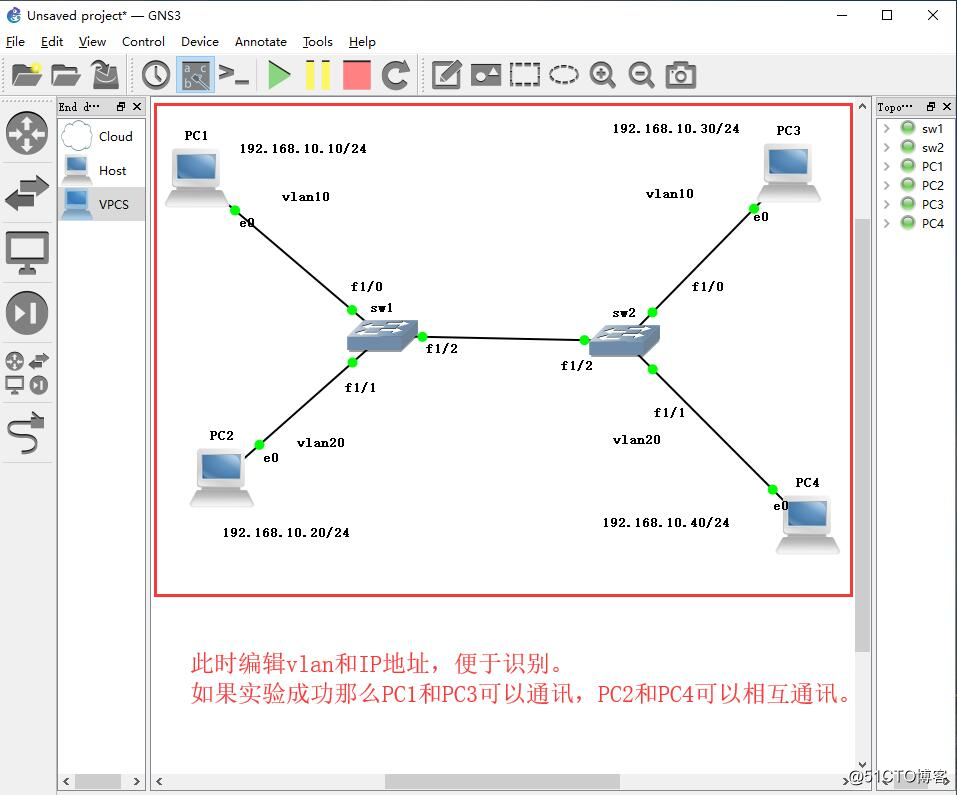

此时编辑vlan和IP地址，便于识别。如果实验成功，那么PC1和PC3可以通讯，PC2和PC4可以相互通讯。

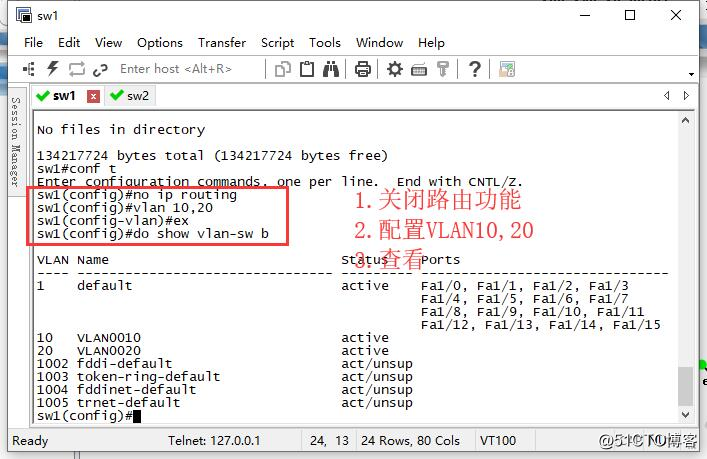

进去后首先关闭路由功能，配置VLAN10,20，配置完成后查看。

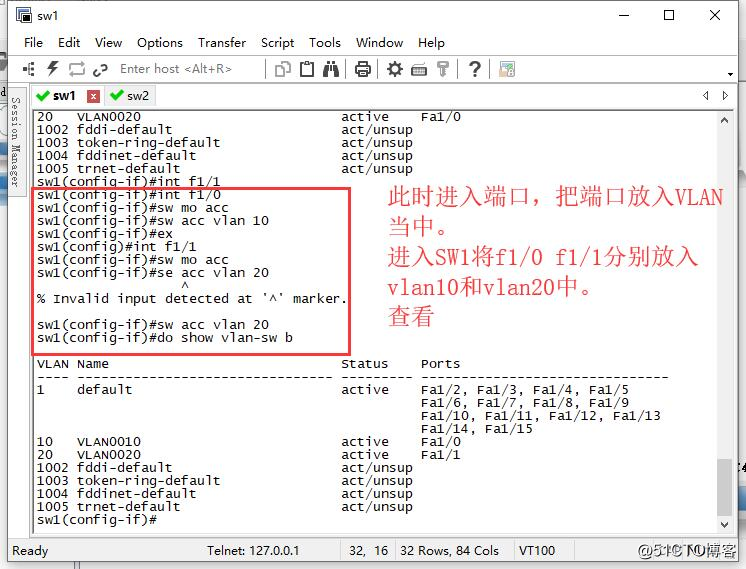

下一步，就是进入端口，把端口放入VLAN当中。进入SW1将f1/0 f1/1分别放入vlan10和20中，并查看。如图：

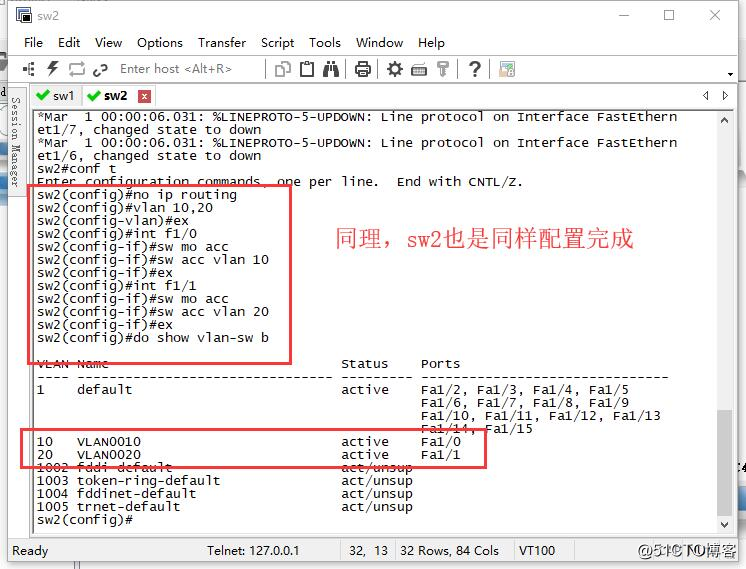

同理，配置SW2，如图：

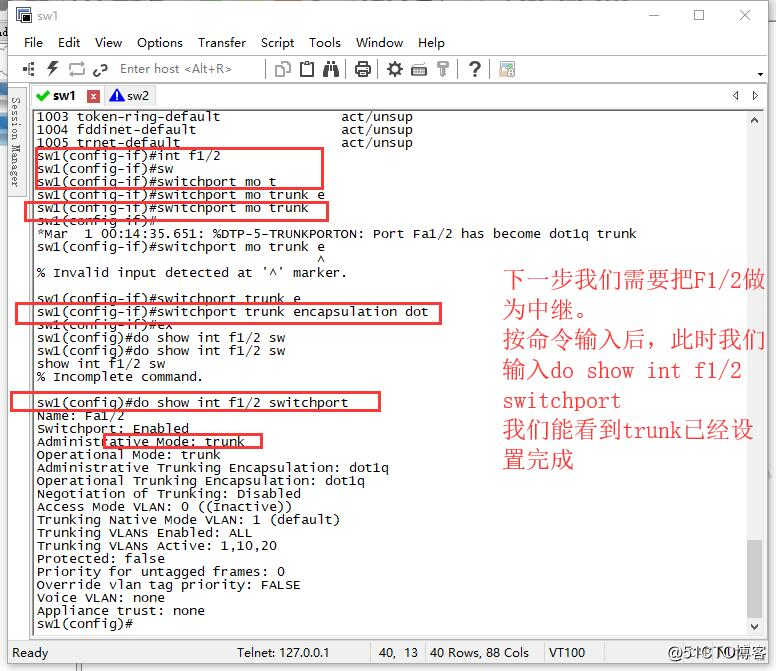

下一步我们需要把f1/2作为中继。按命令输入后，此时我们输入
do show int f1/2 switchport，此时我们能看到trunk已经设置完成

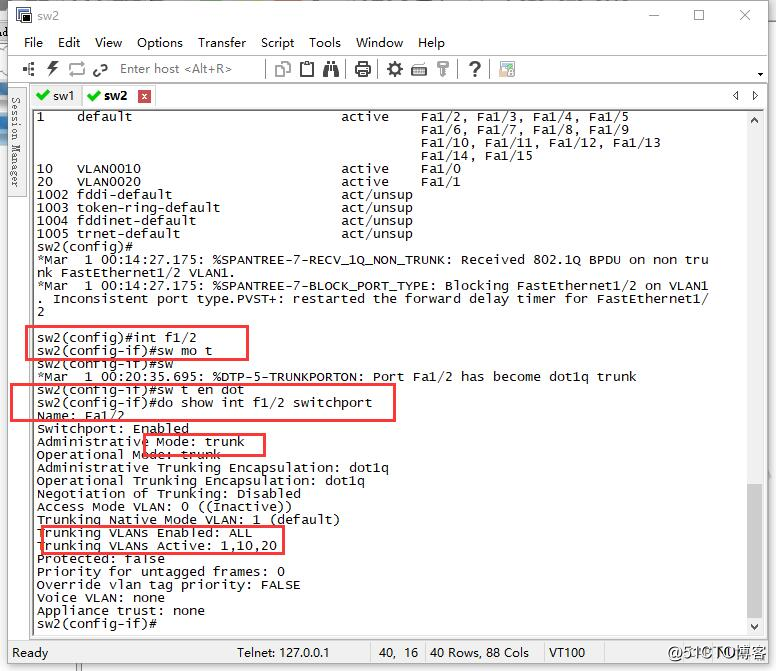

同理将sw2设置，如图

设置完成后，我们打开4台PC机，分别设置IP地址。在PING一下，检查是否互联互通。

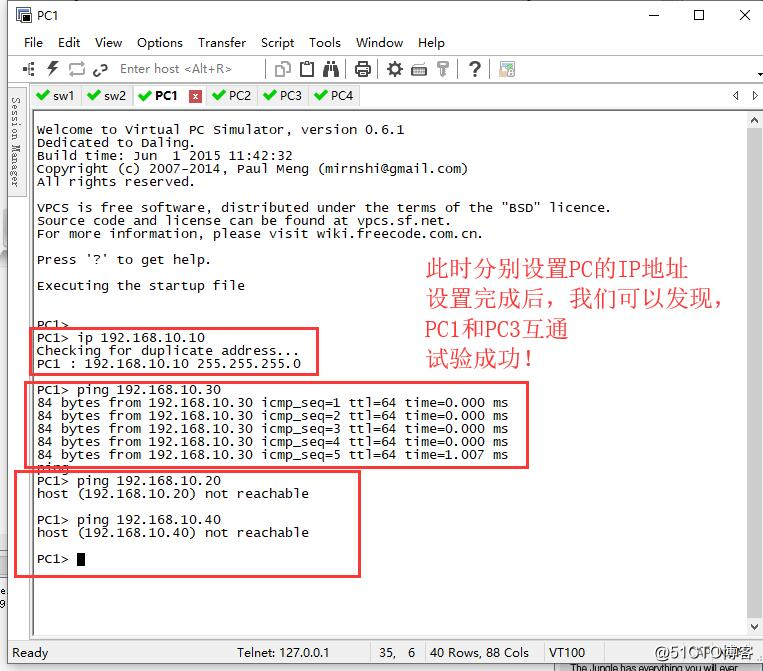

PC1和PC3互通

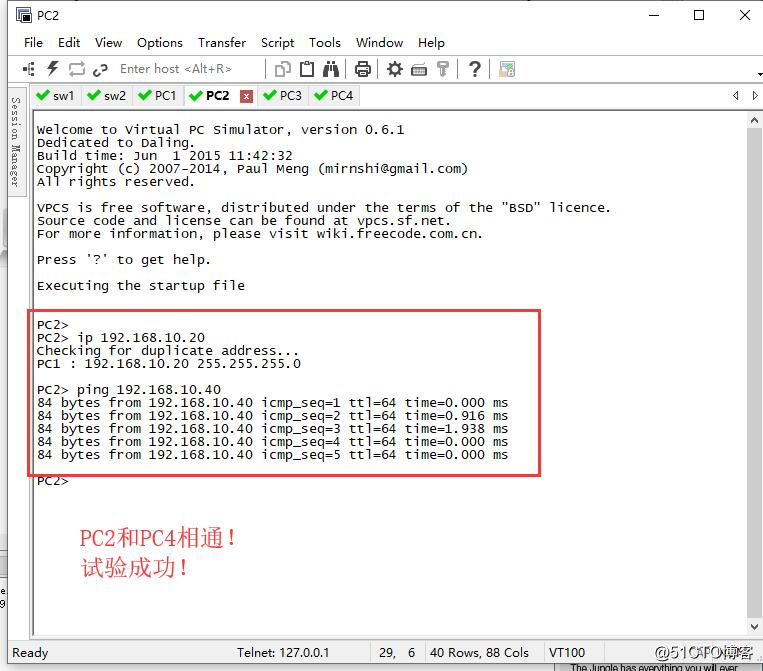

PC2和PC4互通！

试验成功！
