本文介绍了基于STM32单片机的NTC温度检测电路设计，包括NTC测温电路图及原理。通过运放转换电阻变化为电压，再由MCU的ADC采集。为了确保准确性，详细阐述了校准过程，包括选择499Ω和30kΩ电阻进行校准，并给出了默认校准系数计算方法，旨在补偿电阻误差和运放失调电压，提升测量精度。
测温电路校准文档
测温电路设计

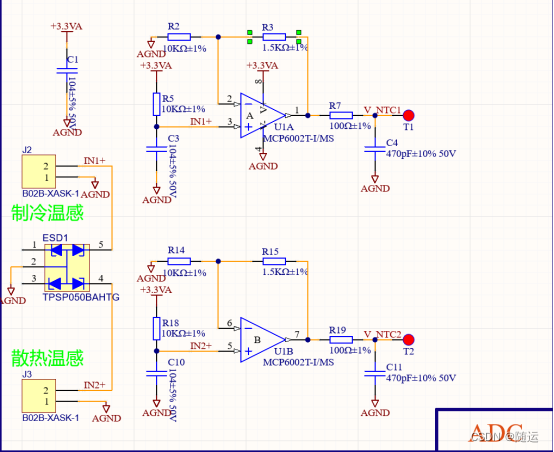

图1：NTC测温电路图
NTC电阻随温度变化而变化，经运放转换为电压。电压采集用MCU自带的ADC，本电路用的MCU为STM32F103C8T6，有12个数据位。
校准
本设计使用的热敏电阻，B值为3900，25℃时为10kΩ。现电路设计温度测量范围为0℃~120℃。
温度T（℃）与NTC电阻值Rntc关系式如图2
图2
式中：
T：温度值（℃）
Rntc：NTC电阻值
Nadc：ADC码值
k、b：校准系数
由于电阻与实际值有一定的误差，加上运放本身的失调电压，测量电路需经过校准后才能达到较好的效果。默认在此电路中，输出电压Vadc 与 NTC电阻Rntc和分压电阻R5或R8是线性关系。
温度测量范围0℃~120℃。温度传感器在对应温度下的电阻分别为499Ω和30kΩ。所以校准电阻选用499Ω，读取ADC码值为N11，选用30kΩ，读取ADC码值为N12。
所以有公式
Nadc=k(RNTC/RNTC+
