一、CPU对内存的硬件支持

在这里插入图片描述

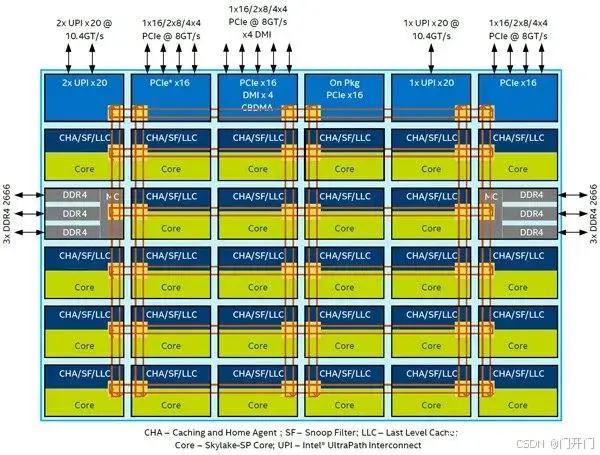

该图是CPU的总架构图，CPU有两个内存控制器（IMC）,每个内存控制器上都有一个DDR PHY，DDR PHY是连接DDR内存条和内存控制器的桥梁。

每个DDR PHY有三个DDR4通道，每个通道有两个内存插槽，可以连接2条DIMM。DIMM是现代最常用的内存模块规格，即双列直插式内存模块。

二、内存硬件内部结构

内存条上每个内存颗粒叫一个Chip，Rank指的是同一组Chip的集合。同一个Rank的Chip并行工作，每个Chip的比特位共同组成64比特的数据。

假设某条内存正面有字符：16 GB 2R×8

2R表示该内存有2个Rank，×8表示每个每个内存颗粒的位宽是8比特，由于CPU每次要同时读写64比特，所以：

位宽为4比特的颗粒，需要16个Chip组成一个Rank
位宽为8比特的颗粒，需要8个Chip组成一个Rank
位宽为16比特的颗粒，需要4个Chip组成一个Rank

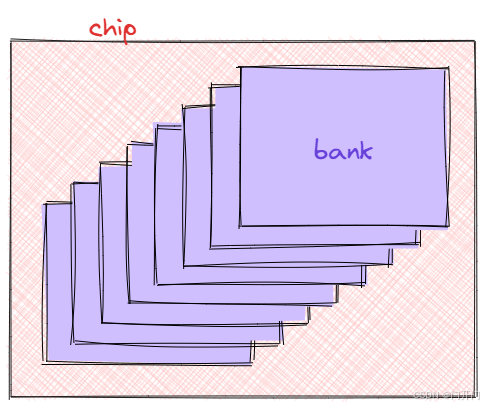

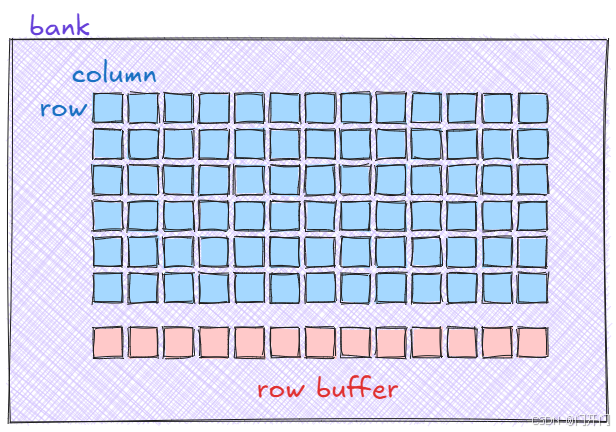

每个Chip内部是由一层层Bank组成的，Bank内部是电容的二维行列矩阵结构。

矩阵由多个方块元素组成，这个方块是最小的内存管理单位，叫内存颗粒位宽。

三、内存IO原理

（1）内存延迟

内存IO工作过程中，有几个比较重要的参数：

CL：发送一个列地址到内存与数据开始响应之间的周期数。
tRCD：打开一行内存并访问其中的列的最小周期数。
tRP：发出预充电命令和打开下一行之间所需的最小时钟周期数。
tRAS：行活动命令与发出充电命令之间的最小时钟周期数。

（2）内存IO过程

加入进程要读取内存地址0x0000的一个字节的数据，需要经过如下步骤：

内存控制器对每个Chip中指定行地址进行充电，需要tRP个时钟周期。
内存控制器向每个Chip发出打开一行内存的命令，需要tRCD个时钟周期。
内存控制器接着发送列地址，CL个时钟周期后，Chip就把数据聚合好了。

如果两次内存IO，行地址是同一行，那么第二次访问的时候就不需要第一二步了，Chip缓存中的数据可以直接使用。

如果行列地址变了，就是随机IO；如果行地址没变，列地址变了，就是顺序IO。在内存硬件中，随机IO比顺序IO速度慢。

四、存储性能测试

（1）延时测试

看各缓存大小对性能的影响
看访问随机性对性能的影响

测试原理就是定义数组，然后对数组进行访问，统计耗时情况。

测试步骤：

申请64MB内存，并进行初始化

// 内存测试区域从 2 KB 开始，最大到 64 MB
#define MINBYTES (1 << 11)  // 2 KB
#define MAXBYTES (1 << 26)  // 64 MB

// 循环步长从1 到 64 字节
#define MAXSTRIDE 64
#define MAXELEMS MAXBYTES/sizeof(double)

double data[MAXELEMS];

// init_data 初始化要访问的内存数据
void init_data(double *data, int n)
{
	int i;
	for (i = 0; i < n; i++)
	{
		data[i] = i;
	}
}

int main()
{
	init_data(data, MAXELEMS);
}

数组从2KB开始，每次测试都翻倍，知道64MB。刚开始的数组在L1还能装的下，随着数组变大，逐渐到L2、L3。

for (size = MINBYTES; size <= MAXBYTES; size <<= 1) {
    printf("%.2f\t", get_seque_access_result(size, stride, 1));
}

访问顺序上，以步长为1对数组进行循环遍历。

// 内存按照一定的步长进行顺序访问
void seque_access(int elems, int stride) /* The test function */
{
	int i;
	double result = 0.0;
	volatile double sink;

	for (i = 0; i < elems; i += stride) {
		result += data[i];
	}

	//这一行是为了避免编译器把循环给优化掉了
	sink = result;
}

将遍历步长设置为变量，每次都翻倍，1、2、…、32、64,。为了对数据访问局部性造成一定破坏。
```
for (stride = 1; stride <= MAXSTRIDE; stride=stride*2) {
    ...
}
```

还定义了一种随机访问的方式，使用提前随机生成的数组下标。这样就彻底的破坏了局部性。

// 提前把要进行随机访问的数组下标准备好，用于随机访问测试
void create_rand_array(int max, int count, int* pArr)
{
	int i;
	for (i = 0; i < count; i ++,pArr++) {
		int rd = rand();
		int randRet = (long int)rd * max / RAND_MAX;
		*pArr = randRet;
	}
	return;
}

测试的主要过程

// 运行内存访问延时测试
void run_delay_testing(){
    ...
	// 多次实验，进行内存顺序访问延时评估
	// 外层循环控制步长依次从 1 到 64，目的是不同的顺序步长的访问效果差异
	// 内存循环控制数据大小依次从 2KB 开始到 64MB，目的是要保证数据大小依次超过 L1、L2、L3
	for (stride = 1; stride <= MAXSTRIDE; stride=stride*2) {
		...
		for (size = MINBYTES; size <= MAXBYTES; size <<= 1) {
			...
		}
	}

	// 多次实验，进行内存随机访问延时评估
	for (size = MINBYTES; size <= MAXBYTES; size <<= 1) {
		...
	}
}

运行结果：

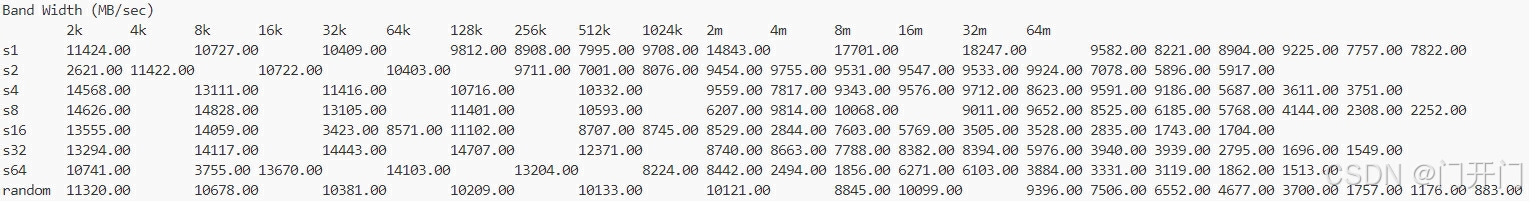

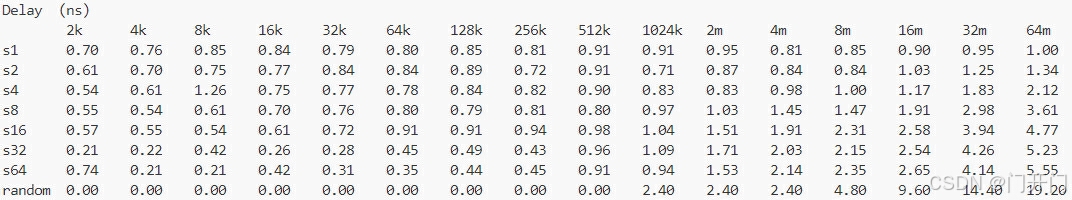

在这里插入图片描述

可以得出以下结论：

在数组比较小的时候，访问延迟都很低。
**即使是比较大的数组，如果用局部性非常好的方式来访问，延时也很低。**因为步长为1的情况下遍历数组，大部分的数据会在缓存中命中。
**数组比较大，顺序访问步长也比较长，破坏了局部性，延时就会上涨。**步长较长时，提前缓存的64位CacheLine缓存就容易命中失败。之中情况下CPU缓存命中失败，就会到内存中的rowbuffer的数组中可能有数据，这就只需要CL个周期的延时。
**内存随机访问性能很差。**这时连内存中的rowbuffer的数组也没有用了，需要开始真正的内存访问。
