内存管理之页面迁移

页面迁移系统调用migrate_pages，可以迁移一个进程所有页面到指定的内存节点上。该系统调用在用户空间libnuma 共享库的接口如下：

#include <numaif.h>

long migrate_pages(int pid, unsigned long maxnode,
                   const unsigned long *old_nodes,
                   const unsigned long *new_nodes);

该系统调用除了用在NUMA系统中，也可以用在页面规整和内存热插拔。

页面迁移机制支持两大类内存页面：

• 传统LRU页面，如匿名页面和文件映射页面。
• 非LRU页面，如zsmalloc或者virtio-balloon页面。

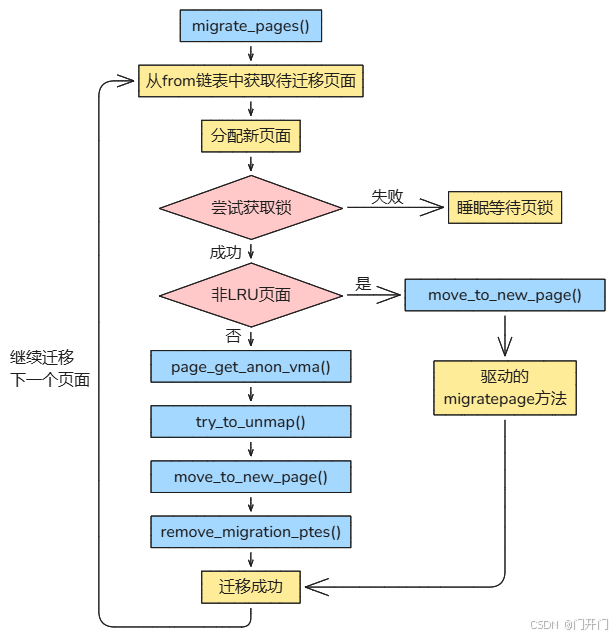

一、页面迁移主函数

页面迁移主函数是migrate_pages函数，函数内部调用unmap_and_move函数来实现。

1.migrate_pages

int migrate_pages(struct list_head *from, new_page_t get_new_page,
		free_page_t put_new_page, unsigned long private,
		enum migrate_mode mode, int reason, unsigned int *ret_succeeded)

static int unmap_and_move(new_page_t get_new_page,
				   free_page_t put_new_page,
				   unsigned long private, struct page *page,
				   int force, enum migrate_mode mode,
				   enum migrate_reason reason,
				   struct list_head *ret)

• from:将要迁移页面的链表
• get_new_page：申请新内存的页面的函数指针
• put_new_page：迁移失败时释放目标页面的函数指针
• private：传递给get_new_page的参数
• mode：迁移模式
• reason：迁移的原因

2.unmap_and_move

unmap_and_move函数主要操作如下：

1. 调用get_new_page分配新的页面
2. 刚分配的页面调用put_new_page回调函数
3. 调用__unmap_and_move迁移页面到新分配的页面中
4. 返回值为MIGRATEPAGE_SUCCESS说明迁移成功，释放页面
5. 迁移未成功，把页面重新添加到可移动页面里，释放刚才新分配的页面

3.__unmap_and_move

static int __unmap_and_move(struct page *page, struct page *newpage,
				int force, enum migrate_mode mode)

• page：被迁移的页面
• newpage：迁移页面的目的地
• force：表示是否强制迁移，当尝试次数大于2，会设置force = 1
• mode：迁移模式

__unmap_and_move函数主要操作如下：

1. __PageMovable函数判断页面是否属于非LRU页面，通过page数据结构的mapping成员是否是设置了PAGE_MAPPING_MOVABLE来判断。is_lru表示页面属于传统LRU页面

2. trylock_page函数尝试加锁，如果返回false，表示其他进程已持有这个锁

   • 如果申请锁不成功，当前不是强制迁移force = 0或迁移模式是MIGRATE_ASYNC，则直接忽略这个页面
   • 如果进程设置了PF_MEMALLOC，说明进程在直接内存压缩的内核路径上，直接忽略掉该页面。

   除了上面两种情况，其余情况调用lock_page函数来等待页锁被释放

3. 处理正在回写的页面，即设置了PG_writeback标志位的页面。当设置了MIGRATE_ASYNC或MIGRATE_SYNC_LIGHT且设置强制迁移，才会等待页面回写完成，否则该页面直接忽略不会迁移。wait_on_page_writeback函数等待页面回写完成

4. 在页面迁移过程中，无法知道anon_vma结构体是否被释放，page_get_anon_vma函数增加anon_vma->_refcount引用计数防止被其他进程释放

5. • 处理非LRU页面

     调用move_to_new_page函数，通过调用驱动程序注册的migratepage函数来进行页面迁移，迁移完成后，unmap_and_move直接返回。

   • 处理LRU页面

     • 交换缓存页面从交换分区读取后，被添加到LRU链表，他没有设置RMAP，所以做特殊处理，跳转到out_unlock_both标签处
     • page_mapped判断页面_mapcount如果大于或者等于零，说明有用户PTE映射该页面
     • 使用try_to_unmap解除页面所有映射的用户PTE
     • 已经解除了PTE映射的页面，调用move_to_new_page把他们迁移到新分配的页面
     • 对于迁移失败的页面，调用remove_migration_ptes删掉迁移的PTE

6. 处理退出

   • 对于非LRU页面，调用put_page把newpage的_refcount减1
   • 对于传统LRU页面，把newpage添加到LRU链表中

二、move_to_new_page函数

move_to_new_page用于迁移旧页面到新页面

static int move_to_new_page(struct page *newpage, struct page *page,
				enum migrate_mode mode)

• is_lru表示页面是否属于传统LRU页面
• page_mapping返回页面的mapping
  • 页面是匿名页面并且分配了交换分区，mapping指向交换缓存
  • 页面是匿名页面但是没有分配交换分区，mapping指向anon_vma，page_mapping返回NULL
  • 页面是文件映射页面，mapping指向文件映射对应的地址空间
• 页面属于传统LRU页面
  • mapping为空，调用migrate_page来迁移页面
  • 若页面实现了migratepage，直接调用mapping->a_ops_migratepage来迁移页面
  • 其他情况调用fallback_migrate_page函数
• 非LRU页面通过调用驱动程序注册的migratepage函数来进行页面迁移

迁移的核心函数是migrate_page：

1.migrate_page

int migrate_page(struct address_space *mapping,
		struct page *newpage, struct page *page,
		enum migrate_mode mode)

• 调用migrate_page_move_mapping函数

  • 复制page->index到新页面
  • 新页面mapping指向旧页面mapping指向的地方

• 调用copy_highpage函数，复制旧页面内容到新页面

  static inline void copy_highpage(struct page *to, struct page *from)
  {
  	char *vfrom, *vto;

  	vfrom = kmap_atomic(from);
  	vto = kmap_atomic(to);
  	copy_page(vto, vfrom);
  }


• 调用migrate_page_states把旧页面标志复制到新页面

三、迁移页表

迁移页表在remove_migration_ptes函数中实现：

void remove_migration_ptes(struct page *old, struct page *new, bool locked)
{
	struct rmap_walk_control rwc = {
		.rmap_one = remove_migration_pte,
		.arg = old,
	};

	rmap_walk(new, &rwc);
}

用到RMAP机制，核心回调函数是rmap_one，实现函数是remove_migration_pte函数

• while循环，page_vma_mapped_walk遍历页表，通过虚拟地址找到对应的PTE
• 根据新页面和vma属性生成一个PTE
• 新生成的PTE映射到原来映射的页表，完成PTE迁移，用户就可以通过原来的PTE访问新页面
• 把新页面放到RMAP系统中
• 调用update_mmu_cache更新相应高速缓存

四、迁移非LRU页面

如果驱动想实现页面迁移，必须在页面地址空间方法集address_spacew_operations中实现三个方法（以zsmalloc模块为例）：

static const struct address_space_operations zsmalloc_aops = {
	.isolate_page = zs_page_isolate,
	.migratepage = zs_page_migrate,
	.putback_page = zs_page_putback,
};

1.isolate_page方法

页面迁移的isolate_movable_page会调用这个方法分离页面，分离后页面被标记为PG_isolated，这样其他页面在分离的时候就会忽略这个页面。页面分离成功之后，页面迁移机制可以使用page数据结构中的lru成员。

2.migratepage方法

页面分离之后，页面迁移机制就会调用这个方法来迁移页面。迁移旧的页面内容到新页面中，设置page对应的成员和属性。驱动实现方法之后调用__ClearPageMovable函数清除PAGE_MAPPING_MOVABLE标志位。

3.putback页面方法

页面迁移失败时，这个方法把页面迁移回原来的地方。

驱动程序不能直接操作PAGE_MAPPING_MOVABLE标志位，应该使用内核提供的接口函数：

__PageMovable用于分辨是传统LRU页面还是非LRU页面：

static __always_inline int __PageMovable(struct page *page)
{
	return ((unsigned long)page->mapping & PAGE_MAPPING_FLAGS) ==
				PAGE_MAPPING_MOVABLE;
}

__SetPageMovable设置页面为非LRU页面：

void __SetPageMovable(struct page *page, struct address_space *mapping)
{
	page->mapping = (void *)((unsigned long)mapping | PAGE_MAPPING_MOVABLE);
}

__ClearPageMovable清除页面的PAGE_MAPPING_MOVABLE标志位：

void __ClearPageMovable(struct page *page)
{
	page->mapping = (void *)((unsigned long)page->mapping &
				PAGE_MAPPING_MOVABLE);
}
