STM32F4的Modbus从站通过RTU与主站进行数据通信。

本文介绍了如何使用STM32F4作为Modbus从站,通过RTU协议与PC机进行数据通信。实验中,利用MDK5和STM32CUBEMX配置管脚和生成工程,通过USB转RS232通信,实现读写保持寄存器功能。详细步骤包括配置、程序修改和验证调试,并提供了GitHub上的工程源码链接。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

	这个实验是在上半年的四月份做的,之前并没有发到网上。具体的工程已经发上了Github,有需要的自取。
链接在文末,如果有帮助请点赞,也欢迎转载,注明出处即可!谢谢!

实验目的:Modbus从站,使用RTU通过USB与PC机通信。
(由于没有485和232,所以用了USB的防232,区别在于没有时钟线。github的工程是具有读保持寄 存器功能和写多个寄存器)
实验器材:MDK5,STM32CUBEMX,Modsbu_Tool(这个是PC端的modbus的主站)

1,首先是配置相应的管脚以及生成工程

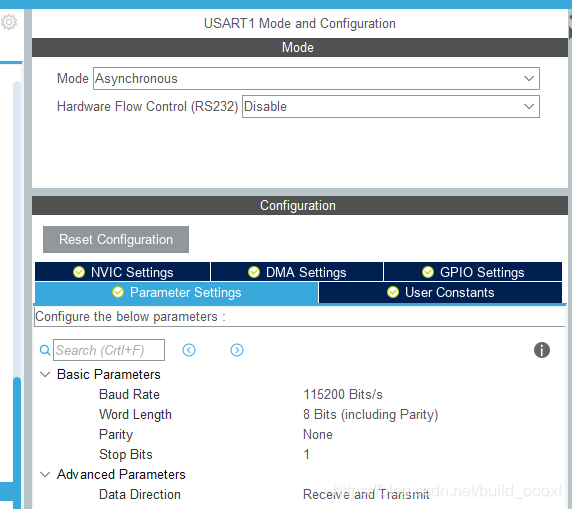

这一步是使用STM32CUBEMX配置生成的,主要的就是USART1,RCC,都是默认设置。
在这里插入图片描述

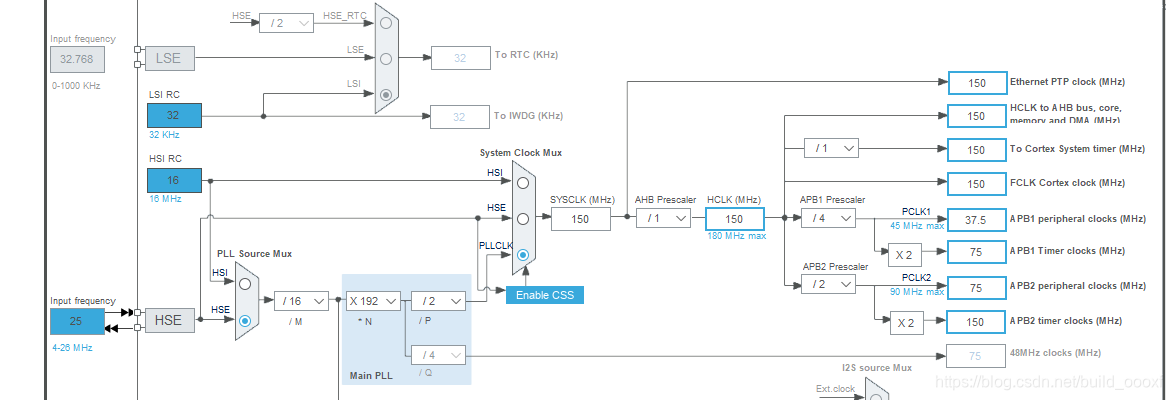

时钟是使用外部输入时钟,只要不超出频率范围即可
在这里插入图片描述

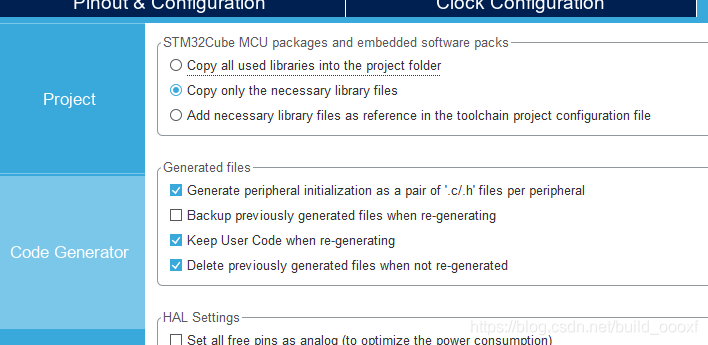

由于生成工程的挺大的,为了节省一下编译时间和电脑内存,选择了仅生成所需软件包。
在这里插入图片描述

2,接下来就是修改程序

由于这个是自己做的程序包,所以在单独生成一个.c/.h的文件。并把头文件加到mian.c中。

/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "modbutest.h"
/* USER CODE END Includes */

加入所需要的一些定义

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
	extern uint16_t DB_R[100];
	uint8_t buff1[100];
	int buff1stat=0;
	uint8_t buff2[100];
	int flag=0;
	uint8_t RxByte;

/* USER CODE END PV */

以及在实验中自己在寄存器中存的数据,加在主函数里

  /* USER CODE BEGIN 1 */

	DB_R[0] = 0x0102;
	DB_R[1] = 0x0204;
	DB_R[2] = 0x0306;
	DB_R[3] = 0x0408;
	int count;
  /* USER CODE END 1 */

由于是通过串口1,所以要是需要用到串口的接收和发送的。
详细的见代码

int main(void)
{

  /* USER CODE BEGIN 1 */

	DB_R[0] = 0x0102;
	DB_R[1] = 0x0204;
	DB_R[2] = 0x0306;
	DB_R[3] = 0x0408;
	int count;
  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	HAL_UART_Receive_IT(&huart1,&RxByte,1);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */

STM32F4是一款强大的微控制器,可以用于实现Modbus RTU程序。Modbus RTU是一种串行通信协议,通常用于工业自动化系统中的设备间通信。 对于STM32F4Modbus RTU程序,首先需要了解Modbus RTU协议的基本要求。从程序需要实现Modbus RTU的通信框架,包括物理层、数据链路层、应用层等。 对于物理层,STM32F4的串口可以用于其他设备进行通信。通过配置串口参数,如波特率、数据位数、停止位等,将STM32F4Modbus主站或其他从连接起来。 对于数据链路层,从程序需要实现Modbus RTU协议规定的帧格式。包括帧起始符、从地址、功能码、数据区、CRC校验等。从程序需要解析并处理接收到的Modbus RTU帧,并根据功能码执行相应的操作。 对于应用层,从程序需要根据具体的应用需求,实现相应的功能代码。可以包括读取寄存器、写入寄存器、读取输入状态等。从程序需要根据Modbus主站的请求,返回相应的响应数据。 在编写从程序时,需要使用STM32F4的开发环境,如Keil MDK等。通过编写适当的代码,可以实现对串口的配置、Modbus RTU帧的解析、功能代码的执行等功能。 在开发过程中,需要仔细阅读Modbus RTU协议的相关文档,并参考相关的例程或教程。可以利用STM32F4的官方文档、论坛、开发社区等资源,获取帮助和支持。 总之,实现STM32F4Modbus RTU程序需要理解Modbus RTU协议的要求,并根据具体的应用需求,编写适当的代码。通过合理的配置和编程,可以实现STM32F4其他Modbus设备之间的通信。
