(一)、KAFKA简介
Kafka是一种高吞吐量的分布式发布订阅消息系统(消息引擎系统),简单点理解就是系统A发送消息给kafka(消息引擎系统),系统B从kafka中读取A发送的消息,而kafka就是个中间商。
Kafka的消息传递模式就是一种发布-订阅模式。在发布-订阅消息系统中,消息被持久化到一个topic中。与点对点消息系统不同的是,消费者可以订阅一个或多个topic,消费者可以消费该topic中所有的数据,同一条数据可以被多个消费者消费,数据被消费后不会立马删除。在发布-订阅消息系统中,消息的生产者称为发布者,消费者称为订阅者。
发布-订阅模式的示例图如下:
1、KAFKA基本术语
Kafka的相关术语及其之间的关系如下图所示:
说明:
- 上图中一个topic配置了3个partition。Partition1有两个offset:0和1。Partition2有4个offset。Partition3有1个offset。副本的id和副本所在的机器的id恰好相同。
- 如果一个topic的副本数为3,那么Kafka将在集群中为每个partition创建3个相同的副本。集群中的每个broker存储一个或多个partition。多个producer和consumer可同时生产和消费数据。
(1)、topic
- Kafka将消息分门别类,每一类的消息称之为一个主题(Topic)。一个topic可以有零个,一个或多个消费者订阅该主题的消息。一个topic实际是由多个partition组成的,遇到瓶颈时,可以通过增加partition的数量来进行横向扩容。单个parition内是保证消息有序。
- 类似于数据库的表名。
- Topic在逻辑上可以被认为是一个queue,每条消息都必须指定它的Topic,可以简单理解为必须指明把这条消息放进哪个queue里。对于传统的message queue而言,一般会删除已经被消费的消息,而Kafka集群会保留所有的消息,无论其被消费与否。
(2)、partition
- topic中的数据分割为一个或多个partition。每个topic至少有一个partition。每个partition中的数据使用多个segment文件存储。partition中的数据是有序的,不同partition间的数据丢失了数据的顺序。如果topic有多个partition,消费数据时就不能保证数据的顺序。在需要严格保证消息的消费顺序的场景下,需要将partition数目设为1。
(3)、producer
- 生产者即数据的发布者,该角色将消息发布到Kafka的topic中。broker接收到生产者发送的消息后,broker将该消息追加到当前用于追加数据的segment文件中。生产者发送的消息,存储到一个partition中,生产者也可以指定数据存储的partition。
(4)、consumer
- 消费者可以从broker中读取数据。消费者可以消费多个topic中的数据。
(5)、broker
- Kafka 集群包含一个或多个服务器,服务器节点称为broker。
- broker存储topic的数据。如果某topic有N个partition,集群有N个broker,那么每个broker存储该topic的一个partition。
- 如果某topic有N个partition,集群有(N+M)个broker,那么其中有N个broker存储该topic的一个partition,剩下的M个broker不存储该topic的partition数据。
- 如果某topic有N个partition,集群中broker数目少于N个,那么一个broker存储该topic的一个或多个partition。在实际生产环境中,尽量避免这种情况的发生,这种情况容易导致Kafka集群数据不均衡。
(6)、Consumer Group
- 每个Consumer属于一个特定的Consumer Group(可为每个Consumer指定group name,若不指定group name则属于默认的group)。
- 同一Topic的一条消息只能被同一个Consumer Group内的一个Consumer消费,但多个Consumer Group可同时消费这一消息。
(7)、Leader
- 每个partition有多个副本,其中有且仅有一个作为Leader,Leader是当前负责数据的读写的partition。
(8)、Follower
- Follower跟随Leader,所有写请求都通过Leader路由,数据变更会广播给所有Follower,Follower与Leader保持数据同步。如果Leader失效,则从Follower中选举出一个新的Leader。当Follower与Leader挂掉、卡住或者同步太慢,leader会把这个follower从“in sync replicas”(ISR)列表中删除,重新创建一个Follower。
2、KAFKA总体数据流图
一个典型的Kafka集群中包含若干Producer(可以是web前端产生的Page View,或者是服务器日志,系统CPU、Memory等),若干broker(Kafka支持水平扩展,一般broker数量越多,集群吞吐率越高),若干Consumer Group,以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置,选举leader,以及在Consumer Group发生变化时进行rebalance。Producer使用push模式将消息发布到broker,Consumer使用pull模式从broker订阅并消费消息。
Producers往Brokers里面的指定Topic中写消息,Consumers从Brokers里面拉去指定Topic的消息,然后进行业务处理。图中有两个topic,topic 0有两个partition,topic 1有一个partition,三副本备份。可以看到consumer gourp 1中的consumer 2没有分到partition处理,这是有可能出现的,下面会讲到。
关于broker、topics、partitions的一些元信息用zk来存,监控和路由啥的也都会用到zk。
3、KAFKA生产流程
(1)、生产者发布消息
1)写入方式
producer 采用 push 模式将消息发布到 broker,每条消息都被 append 到 patition 中,属于顺序写磁盘(顺序写磁盘效率比随机写内存要高,保障 kafka 吞吐率)。
2)消息路由
producer 发送消息到 broker 时,会根据分区算法选择将其存储到哪一个 partition。
其路由机制为:
- 指定了 patition,则直接使用;
- 未指定 patition 但指定 key,通过对 key 的 value 进行hash 选出一个
- patition patition 和 key 都未指定,使用轮询选出一个 patition。
3)写入流程

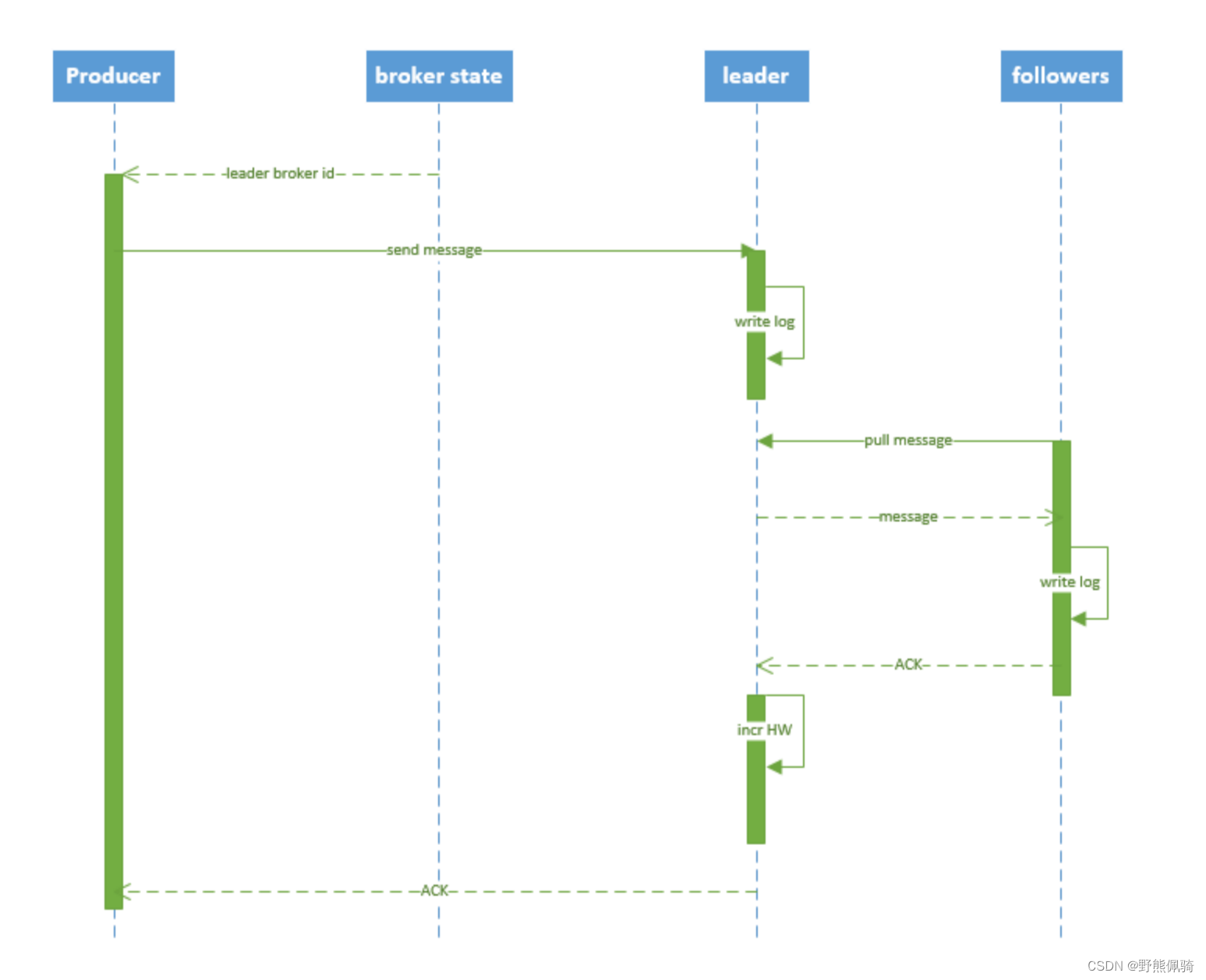

producer 写入消息序列图如下所示:
流程说明:
- producer 先从 zookeeper 的 "/brokers/.../state" 节点找到该 partition 的 leader
- producer 将消息发送给该 leader
- leader 将消息写入本地 log
- followers 从 leader pull 消息,写入本地 log 后 leader 发送 ACK
- leader 收到所有 ISR 中的 replica 的 ACK 后,增加 HW(high watermark,最后 commit 的 offset) 并向 producer 发送 ACK
(2)、broker保存消息
1)存储方式

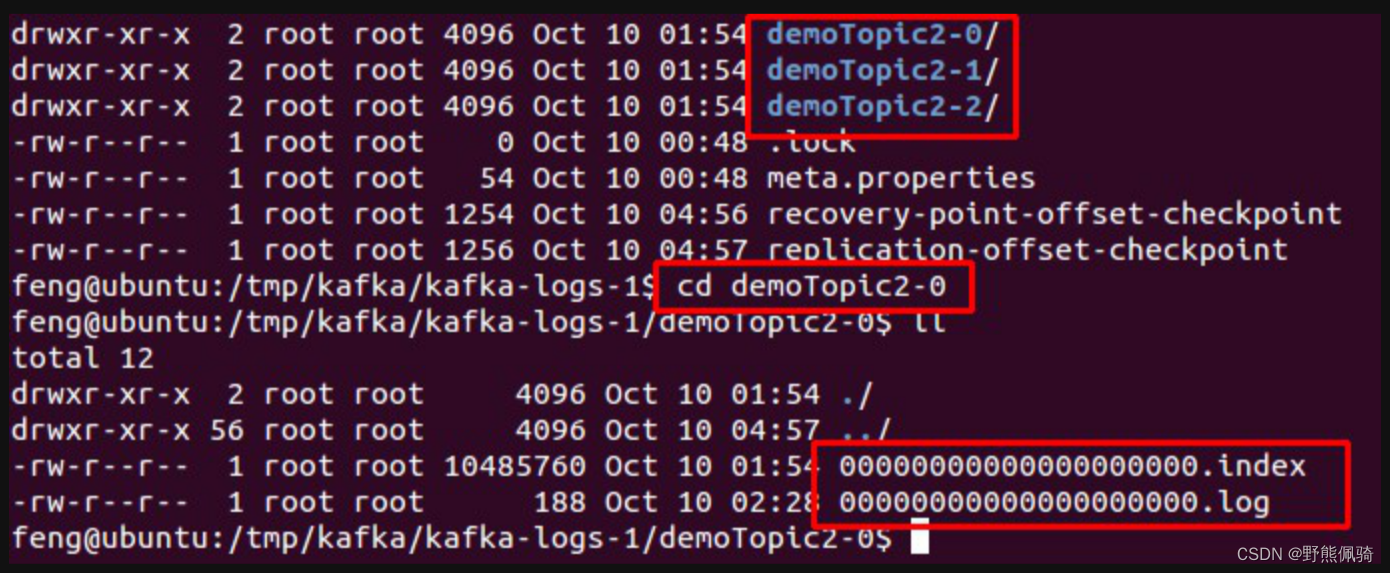

物理上把 topic 分成一个或多个 patition(对应 server.properties 中的 num.partitions=3 配置),每个 patition 物理上对应一个文件夹(该文件夹存储该 patition 的所有消息和索引文件),如下:
2)存储策略
无论消息是否被消费,kafka 都会保留所有消息。有两种策略可以删除旧数据:
- 基于时间:log.retention.hours=168
- 基于大小:log.retention.bytes=1073741824
