GraphicBufferProducer的引用关系

最近碰到一个问题：压测SurfaceFlinger 会crash掉，提示

SurfaceFlinger: Suspected IGBP leak: 4097 IGBPs (4096 max), 49 Layers

本文侧重点是介绍IGBP的创建与销毁。

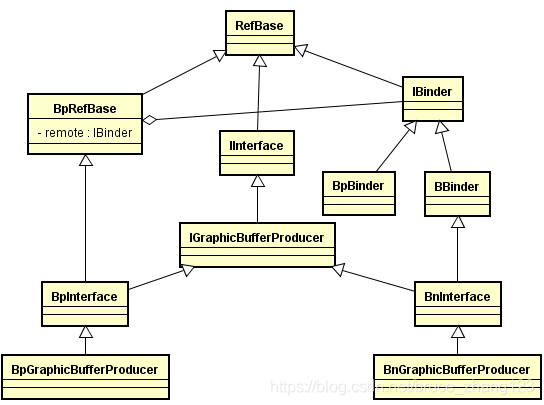

IGraphicBufferProducer 是一个binder 接口，下图是这个IGraphicBufferProducer binder的结构关系；具体该图关于Binder的部分后续再写文章介绍。

 一. IGraphicBufferProducer 的server端

该log是SurfaceFlinger.cpp中打印的，其代码段如下

status_t SurfaceFlinger::addClientLayer(const sp<Client>& client, const sp<IBinder>& handle,
                                        const sp<IGraphicBufferProducer>& gbc, const sp<Layer>& lbc,
                                        const sp<IBinder>& parentHandle,
                                        const sp<Layer>& parentLayer, bool addToCurrentState,
                                        uint32_t* outTransformHint) {
    // add this layer to the current state list
    {
        Mutex::Autolock _l(mStateLock);
        sp<Layer> parent;
        if (parentHandle != nullptr) {
            parent = fromHandleLocked(parentHandle).promote();
            if (parent == nullptr) {
                return NAME_NOT_FOUND;
            }
        } else {
            parent = parentLayer;
        }

        if (mNumLayers >= ISurfaceComposer::MAX_LAYERS) {
            ALOGE("AddClientLayer failed, mNumLayers (%zu) >= MAX_LAYERS (%zu)", mNumLayers.load(),
                  ISurfaceComposer::MAX_LAYERS);
            return NO_MEMORY;
        }

        mLayersByLocalBinderToken.emplace(handle->localBinder(), lbc);

        if (parent == nullptr && addToCurrentState) {
            mCurrentState.layersSortedByZ.add(lbc);
        } else if (parent == nullptr) {
            lbc->onRemovedFromCurrentState();
        } else if (parent->isRemovedFromCurrentState()) {
            parent->addChild(lbc);
            lbc->onRemovedFromCurrentState();
        } else {
            parent->addChild(lbc);
        }

        if (gbc != nullptr) {
            mGraphicBufferProducerList.insert(IInterface::asBinder(gbc).get());
            LOG_ALWAYS_FATAL_IF(mGraphicBufferProducerList.size() >
                                        mMaxGraphicBufferProducerListSize,
                                "Suspected IGBP leak: %zu IGBPs (%zu max), %zu Layers",
                                mGraphicBufferProducerList.size(),
                                mMaxGraphicBufferProducerListSize, mNumLayers.load());
        }

        if (const auto display = getDefaultDisplayDeviceLocked()) {
            lbc->updateTransformHint(display->getTransformHint());
        }
        if (outTransformHint) {
            *outTransformHint = lbc->getTransformHint();
        }

        mLayersAdded = true;
    }

    // attach this layer to the client
    client->attachLayer(handle, lbc);

    return NO_ERROR;
}

可以看出来是addClientLayer调用的。

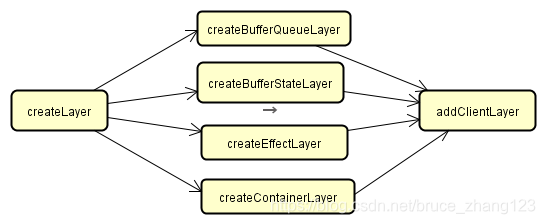

addClientLayer是由SurfaceFlinger的createLayer调用到的，如下图创建的几种layer形式。

check上面的crash问题点的log，有判断gbc != nullptr， 看上面的四个layer只有BufferQueueLayer对应的createBufferQueueLayer中设置了gbp，该值为layer->getProducer()；

通过以下代码看出该Producer为MonitoredProducer，是一个IGraphicBufferProducer的server端Bn实现类

sp<IGraphicBufferProducer> mProducer;
void BufferQueueLayer::onFirstRef() {
    mProducer = mFlinger->getFactory().createMonitoredProducer(producer, mFlinger, this);
}

sp<IGraphicBufferProducer> DefaultFactory::createMonitoredProducer(
        const sp<IGraphicBufferProducer>& producer, const sp<SurfaceFlinger>& flinger,
        const wp<Layer>& layer) {
    return new MonitoredProducer(producer, flinger, layer);
}

// MonitoredProducer wraps an IGraphicBufferProducer so that SurfaceFlinger will
// be notified upon its destruction
class MonitoredProducer : public BnGraphicBufferProducer {}

 二. IGraphicBufferProducer 的client端

我们看这个gbp最早出现的地方是在SurfaceComposerClient的createSurfaceChecked中，定义了个空的sp<IGraphicBufferProducer> gbp; 通过mClient->createSurface 获取到真正的SurfaceFlinger中的gbp。

此处看到将从SurfaceFlinger获取到的gbp和handle存放到了SurfaceControl中，并赋值给outSurface。 后面介绍这个outSurface。

status_t SurfaceComposerClient::createSurfaceChecked(const String8& name, uint32_t w, uint32_t h,
                                                     PixelFormat format,
                                                     sp<SurfaceControl>* outSurface, uint32_t flags,
                                                     SurfaceControl* parent, LayerMetadata metadata,
                                                     uint32_t* outTransformHint) {
    sp<SurfaceControl> sur;
    status_t err = mStatus;

    if (mStatus == NO_ERROR) {
        sp<IBinder> handle;
        sp<IBinder> parentHandle;
        sp<IGraphicBufferProducer> gbp;

        if (parent != nullptr) {
            parentHandle = parent->getHandle();
        }

        uint32_t transformHint = 0;
        err = mClient->createSurface(name, w, h, format, flags, parentHandle, std::move(metadata),
                                     &handle, &gbp, &transformHint);
        if (outTransformHint) {
            *outTransformHint = transformHint;
        }
        ALOGE_IF(err, "SurfaceComposerClient::createSurface error %s", strerror(-err));
        if (err == NO_ERROR) {
            *outSurface = new SurfaceControl(this, handle, gbp, transformHint);
        }
    }
    return err;
}

这个createSurface的调用关系图：

 所以调用createSurface时都是调用的上面的SurfaceFlinger的createLayer。

但layer区分状态，这个后面部分再说。

先介绍下上面几个类的关系

SurfaceComposerClient是binder ISurfaceComposerClient的wrapper 封装类。一般是SurfaceView和WMS中使用。

ISurfaceComposerClient是一个binder 对象，client端属于SurfaceComposerClient一次，server在SurfaceFlinger中，就是Client。

client属于SurfaceFlinger，实现BnSurfaceComposerClient。在SurfaceFlinger的createConnection中new 该对象，同时传进去SurfaceFlinger，供其调用。

SurfaceFlinger就是显示的核心模块，其中实现createLayer在第一部分已介绍，创建BufferQueueLayer，并创建GraphicBufferProducer通过该接口返回该值。

上面几个类是如何建立联系呢

A new SurfaceComposerClient后，拿到第一个强引用sp时，会调用该类的onFirstRet方法，该方法会先与SurfaceFlinger进程建立通信连接。

B SurfaceComposerClient与SurfaceFlinger的连接关系是使用ComposerService去维护的，ComposerService::getComposerService() 内部实现使用单例模式，保证进程中只建立一个有效连接，防止连接不在时重新再建立连接，所以不要保存该连接的副本；同时该API中会去等待直到拿到SurfaceFlinger ： BnSurfaceComposer的binder返回值。

C 拿到连接引用后，就可以调用SurfaceFlinger的实现了：createConnection，进而创建client：BnSurfaceComposerClient。

D 这样就可以call createSurface 创建Layer和IGBP

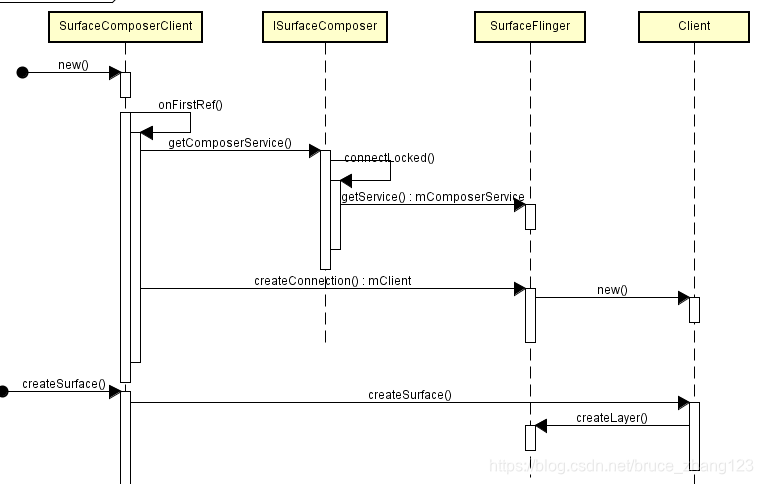

下图画出了部分流程图：

这边忽略了Binder对象（IGBP、ISurfaceComposer等）在API中的具体传递，涉及到Binder的通信部分，后续介绍binder时再细说。

三. IGraphicBufferProducer的client 端使用

grep code发现SurfaceSession的jni中new了SurfaceComposerClient，并将new的指针reinterpret_cast成long型存到了java object中mNativeClient。

这个SurfaceSession是给SurfaceControl使用的，SurfaceControl的jni中nativeCreate就是使用SurfaceSession的SurfaceComposerClient去调用createSurfaceChecked创建Surface的。

看下面这段SurfaceControl的jni中nativeCreate code，通过android_view_SurfaceSession_getClient获取SurfaceSession创建的SurfaceComposerClient 引用。将其变量mNativeClient reinterpret_cast成SurfaceComposerClient。

然后调用SurfaceComposerClient 的createSurfaceChecked方法。

sp<SurfaceComposerClient> android_view_SurfaceSession_getClient(
        JNIEnv* env, jobject surfaceSessionObj) {
    return reinterpret_cast<SurfaceComposerClient*>(
            env->GetLongField(surfaceSessionObj, gSurfaceSessionClassInfo.mNativeClient));
}


static jlong nativeCreate(JNIEnv* env, jclass clazz, jobject sessionObj,
        jstring nameStr, jint w, jint h, jint format, jint flags, jlong parentObject,
        jobject metadataParcel) {
    ScopedUtfChars name(env, nameStr);
    sp<SurfaceComposerClient> client;
    if (sessionObj != NULL) {
        client = android_view_SurfaceSession_getClient(env, sessionObj);
    } else {
        client = SurfaceComposerClient::getDefault();
    }
    SurfaceControl *parent = reinterpret_cast<SurfaceControl*>(parentObject);
    sp<SurfaceControl> surface;
    LayerMetadata metadata;
    Parcel* parcel = parcelForJavaObject(env, metadataParcel);
    if (parcel && !parcel->objectsCount()) {
        status_t err = metadata.readFromParcel(parcel);
        if (err != NO_ERROR) {
          jniThrowException(env, "java/lang/IllegalArgumentException",
                            "Metadata parcel has wrong format");
        }
    }

    status_t err = client->createSurfaceChecked(
            String8(name.c_str()), w, h, format, &surface, flags, parent, std::move(metadata));
    if (err == NAME_NOT_FOUND) {
        jniThrowException(env, "java/lang/IllegalArgumentException", NULL);
        return 0;
    } else if (err != NO_ERROR) {
        jniThrowException(env, OutOfResourcesException, NULL);
        return 0;
    }

    surface->incStrong((void *)nativeCreate);
    return reinterpret_cast<jlong>(surface.get());
}

上文中提到将从SurfaceFlinger中获取的GBP和handle存放到了outSurface中，此处将outSurface进行sp incStrong并reinterpret_cast成long型返回给SurfaceControl java object中存起来，这个值在java层是mNativeObject。

这边就有两个cpp层sp 指针reinterpret_cast 成long存到java side：一个是SurfaceSession中的mNativeClient，对应cpp的是SurfaceComposerClient； 另一个是SurfaceControl的mNativeObject，对应cpp的是SurfaceControl。

这边java side和cpp side的对应关系，有强引用计数，所以是绑定的关系，需要后面去释放，否则java object在GC自动释放后，cpp层反而一直不能析构掉，而出现内存泄漏memory leak问题。后面部分再介绍释放的问题。

SurfaceControl的java作用有很多了，大部分是有个transaction设置窗口的属性如setlayer、size。此处不在本文介绍中。

我们看SurfaceControl的cpp code，内容不多，大部分与Surface有关系。

我们就开始看Surface的内容，cpp层Surface的创建使用的是IGraphicBufferProducer，这个IGBP就是SurfaceControl中的，那就是Surface是从SurfaceControl中创建的。如下code所示

sp<Surface> SurfaceControl::generateSurfaceLocked() const
{
    // This surface is always consumed by SurfaceFlinger, so the
    // producerControlledByApp value doesn't matter; using false.
    mSurfaceData = new Surface(mGraphicBufferProducer, false);

    return mSurfaceData;
}

sp<Surface> SurfaceControl::getSurface() const
{
    Mutex::Autolock _l(mLock);
    if (mSurfaceData == nullptr) {
        return generateSurfaceLocked();
    }
    return mSurfaceData;
}

sp<Surface> SurfaceControl::createSurface() const
{
    Mutex::Autolock _l(mLock);
    return generateSurfaceLocked();
}

所以IGBP就是由两个cpp class进行了强引用计数：SurfaceControl和Surface；

如果IGBP要释放的话，就需要两个class都析构掉。

Surface java 层的创建是在哪边开始的呢？

它是在SurfaceView 和ViewRootImpl中，java层的Surface最开始与cpp Surface没有关系的，只是一个空的容器，最开始的创建是随着SurfaceView和ViewRootImpl创建就有了。真正与cpp surface绑定是在有了SurfaceControl后，调用Surface.copyFrom(SurfaceControl other).

所以这样看，java Surface一个生命周期中可以和很多个cpp层的Surface绑定。

如果有很多的IGBP 没有释放，与cpp surface 有关，与java的Surface依赖度较低。java 的object析构后也只能释放最后拿着的cpp Surface。

    public void copyFrom(SurfaceControl other) {
        if (other == null) {
            throw new IllegalArgumentException("other must not be null");
        }

        long surfaceControlPtr = other.mNativeObject;
        if (surfaceControlPtr == 0) {
            throw new NullPointerException(
                    "null SurfaceControl native object. Are you using a released SurfaceControl?");
        }
        long newNativeObject = nativeGetFromSurfaceControl(mNativeObject, surfaceControlPtr);

        synchronized (mLock) {
            if (newNativeObject == mNativeObject) {
                return;
            }
            if (mNativeObject != 0) {
                nativeRelease(mNativeObject);
            }
            setNativeObjectLocked(newNativeObject);
        }
    }

static jlong nativeGetFromSurfaceControl(JNIEnv* env, jclass clazz,
        jlong nativeObject,
        jlong surfaceControlNativeObj) {
    Surface* self(reinterpret_cast<Surface *>(nativeObject));
    sp<SurfaceControl> ctrl(reinterpret_cast<SurfaceControl *>(surfaceControlNativeObj));

    // If the underlying IGBP's are the same, we don't need to do anything.
    if (self != nullptr &&
            IInterface::asBinder(self->getIGraphicBufferProducer()) ==
            IInterface::asBinder(ctrl->getIGraphicBufferProducer())) {
        return nativeObject;
    }

    sp<Surface> surface(ctrl->getSurface());
    if (surface != NULL) {
        surface->incStrong(&sRefBaseOwner);
    }

    return reinterpret_cast<jlong>(surface.get());
}

这边又看到一个cpp层sp 指针reinterpret_cast 成long存到java side-- mNativeObject。

四 SurfaceControl 对应的layer 类型

如第一部分介绍，layer有BufferQueueLayer/BufferStateLayer/EffectLayer/ContainerLayer. 由上面介绍可知，每创建一个layer都会同时创建一个SurfaceControl存放对应layer的handle或者IGBP。

这四种layer分别使用不同的flag进行区分：SurfaceFlinger中flag为：ISurfaceComposerClient::

eFXSurfaceBufferQueue

/eFXSurfaceBufferState

/eFXSurfaceEffect

/eFXSurfaceContainer。

check source code发现SurfaceControl java side也有对应的四种flag：

FX_SURFACE_NORMAL

/FX_SURFACE_BLAST

/FX_SURFACE_EFFECT

/FX_SURFACE_CONTAINER.

FX_SURFACE_NORMAL flag对应的layer才是BufferQueueLayer，是在下面的code中设置的。

        @NonNull
        public Builder setBufferSize(@IntRange(from = 0) int width,
                @IntRange(from = 0) int height) {
            if (width < 0 || height < 0) {
                throw new IllegalArgumentException(
                        "width and height must be positive");
            }
            mWidth = width;
            mHeight = height;
            // set this as a buffer layer since we are specifying a buffer size.
            return setFlags(FX_SURFACE_NORMAL, FX_SURFACE_MASK);
        }

所以setBufferSize 调用地方常见的就有了SurfaceView和WindowSurfaceController。WindowSurfaceController是给WMS使用。WindowSurfaceController是WMS给上面提到的ViewRootImpl。这个ViewRootImpl是每次WindowManager.addView都会创建一个，apk主界面也会有个。

所以这么看一个apk中，主界面和每次addView都会有IGBP，surfaceView也会对应IGBP。

五  我们问题泄漏的情况

从第四部分看，apk中的addView和主界面有IGBP，主界面维护由framework维护，addView只有对应的removeView， 也会有framework去维护IGBP的引用。

从SurfaceView看的话，每次surface创建成功后会notify onSurfaceCreated，每次surface destroy会notify surfaceDestroyed。这样会通知给apk SurfaceHolder。SurfaceHolder中维护了surface java 端引用。

从我们的逻辑中，有从SurfaceHolder中拿到surface 给jni端使用，这样jni端会拿到java surface对应的cpp surface。

仔细check，发现jni拿的过程中有使用incStrong，导致cpp surface的强引用计数又加了1.这样就导致surfaceDestroyed后，java side 将对应的cpp surface 释放了，cpp surface 的强引用计数减一。但jni端的计数未减掉，这样cpp 的surface泄漏了，导致IGBP也被泄漏了。

如下面代码，ANativeWindow_fromSurface 进行了incStrong，就要调用ANativeWindow_release 主动decStrong。

ANativeWindow* ANativeWindow_fromSurface(JNIEnv* env, jobject surface) {
    sp<ANativeWindow> win = android_view_Surface_getNativeWindow(env, surface);
    if (win != NULL) {
        win->incStrong((void*)ANativeWindow_fromSurface);
    }
    return win.get();
}

void ANativeWindow_release(ANativeWindow* window) {
    // incStrong/decStrong token must be the same, doesn't matter what it is
    window->decStrong((void*)ANativeWindow_acquire);
}

六 IGBP释放的逻辑

IGBP的强引用计数分别是cpp的Surface和SurfaceControl给的。所以IGBP的释放需要cpp的Surface和SurfaceControl去释放。

前文提到，cpp的Surface和SurfaceControl强引用计数与java side的Surface/SurfaceControl nativeCreate时给的，并将指针reinterpret_cast给long型存在内部变量中。

在Surface、SurfaceControl的jni code中，也能找到这个计数的decStrong，函数是在nativeRelease中。

static void nativeRelease(JNIEnv* env, jclass clazz, jlong nativeObject) {
    sp<SurfaceControl> ctrl(reinterpret_cast<SurfaceControl *>(nativeObject));
    ctrl->decStrong((void *)nativeCreate);
}

static void nativeRelease(JNIEnv* env, jclass clazz, jlong nativeObject) {
    sp<Surface> sur(reinterpret_cast<Surface *>(nativeObject));
    sur->decStrong(&sRefBaseOwner);
}

SurfaceControl的java side 是finalize中有nativeRealse，所以GC时会自动释放掉。

    protected void finalize() throws Throwable {
        try {
            if (mCloseGuard != null) {
                mCloseGuard.warnIfOpen();
            }
            if (mNativeObject != 0) {
                nativeRelease(mNativeObject);
            }
        } finally {
            super.finalize();
        }
    }

Surface同样也实现了finalize，所以GC时会自动释放掉当前绑定的一个surface。

上文也提到了Surface的copyFrom函数，这边获取到新的cpp Surface，会自动释放掉旧cpp surface。

    @Override
    protected void finalize() throws Throwable {
        try {
            if (mCloseGuard != null) {
                mCloseGuard.warnIfOpen();
            }
            release();
        } finally {
            super.finalize();
        }
    }

所以这样看，android 原生code 自身不会发生IGBP泄漏的情况，所以发生问题后，大家首先还是先确认是否为自己的问题。
