【Qt学习笔记】对QPainter中setWindow和setViewport的理解

最新推荐文章于 2025-01-12 00:34:18 发布
原创 最新推荐文章于 2025-01-12 00:34:18 发布 · 1.1k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#qt

这篇博客介绍了Qt中物理坐标和逻辑坐标的概念，以及setWindow和setViewport函数如何影响两者之间的映射。通过示例解释了如何在不同比例下进行坐标映射和缩放，帮助读者深入理解Qt绘图机制。

理解了一些概念也就理解了这两个函数

看的见的物理坐标：即创建的Widget中的坐标，左上角为原点（0，0），宽和高就是Widget的宽和高

看不见的逻辑坐标：QPainter是在看不见的逻辑坐标中进行绘图的

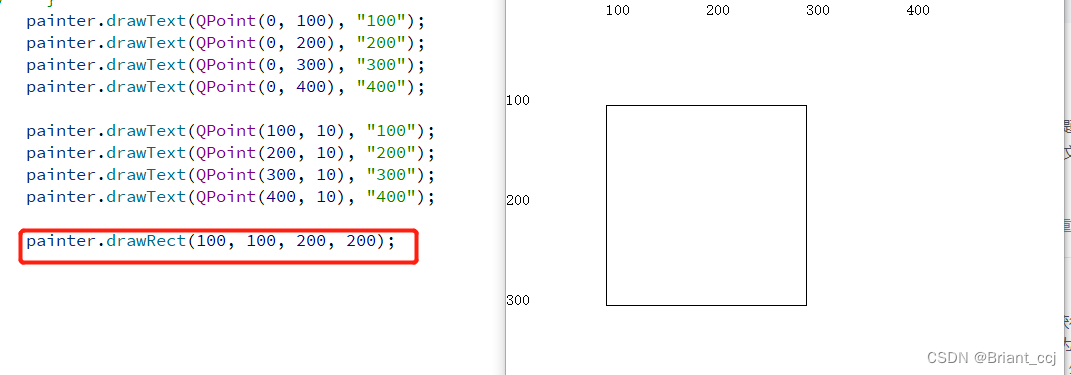

在不调用setWindow和setViewport的时候物理坐标和逻辑坐标是一样的

setWindow将逻辑坐标的哪一部分区域拿出来映射到物理坐标，其中的参数矩形区域是对于逻辑坐标来说的

在不调用setViewport的情况下该矩形区域会映射到整个Widget区域，并且会同比例的进行缩放，比如Widget的高为400宽为400，setWindow设置的矩形区域的高为200，宽为200，那么逻辑区域会被放大

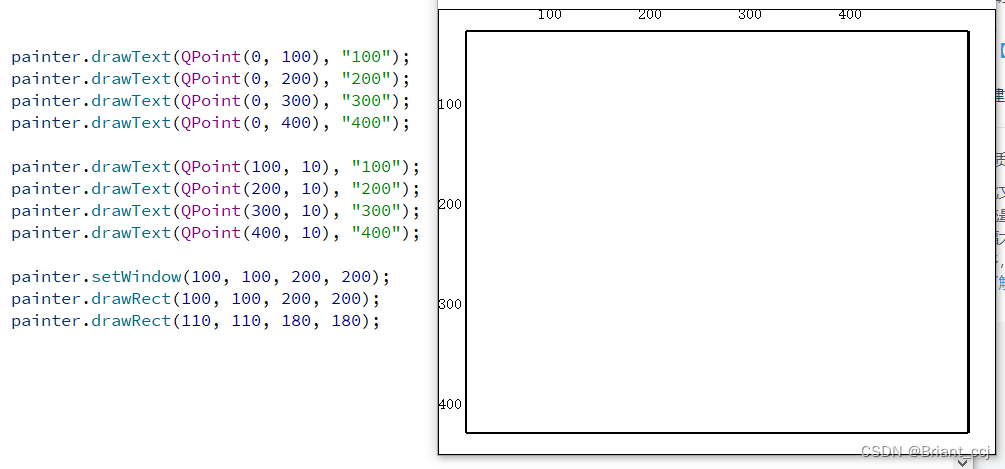

以上Widget的宽高为（550，440），setWindow将逻辑坐标的（100，100，200，200）的区域映射到了Widget的整个区域，drawRect画的第一个矩形区域是（100，100，200，200）也即setWindow设置的逻辑区域，那么该矩形就会是整个Widget区域。

setViewport是将逻辑坐标映射到物理坐标的哪个区域，指定的区域是相对于Widget来说的

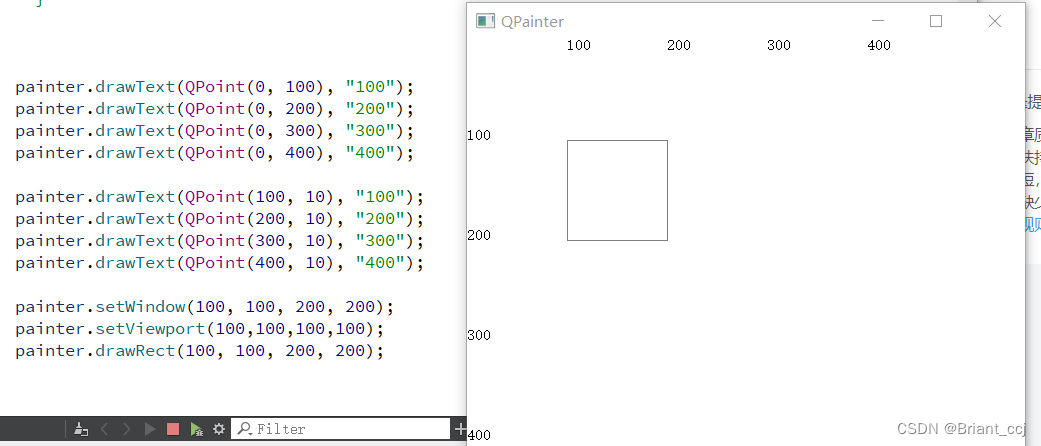

 逻辑坐标上宽200高200的矩形，被映射到物理坐标宽100高100的区域了。

所以从逻辑坐标到物理坐标的映射，会发生缩放
