STM32 固件库与 CMSIS 标准深度解析：从理论到无人机飞控 WS2812B 实践

引言：嵌入式开发的 “捷径”—— 固件库与标准化

在嵌入式开发领域，STM32凭借其丰富的外设、优异的性能和完善的生态，成为开发者的首选平台之一。但直接操作寄存器开发 STM32 项目，不仅效率低下，还容易因硬件细节出错。此时，固件库和CMSIS 标准就成了开发者的 “捷径”—— 它们将底层硬件操作封装为易用的函数接口，让开发者聚焦于功能逻辑，而非寄存器地址。

对于无人机飞控这类对实时性、可靠性要求极高的场景，固件库和 CMSIS 的作用更为关键：传感器数据采集、电机 PWM 控制、姿态解算算法（依赖 CMSIS-DSP）等核心功能，都可通过标准化接口快速实现。本文将从理论到实践，结合STM32F103C8T6（无人机飞控常用型号）和WS2812B RGB LED开发示例，全方位解析 STM32 固件库与 CMSIS 标准。

一、CMSIS 标准：ARM 内核的 “通用语言”

1.1 CMSIS 是什么？

CMSIS 全称 Cortex Microcontroller Software Interface Standard（Cortex 微控制器软件接口标准），是 ARM 公司为 Cortex-M 系列处理器制定的软件接口规范。其核心目的是：为不同厂商（如 ST、NXP、Microchip）的 Cortex-M 芯片，提供统一的软件框架，让中间件（如 RTOS、DSP 库）能 “跨芯片” 复用，大幅降低开发和迁移成本。

1.2 CMSIS 的层级结构（结合硬件架构）

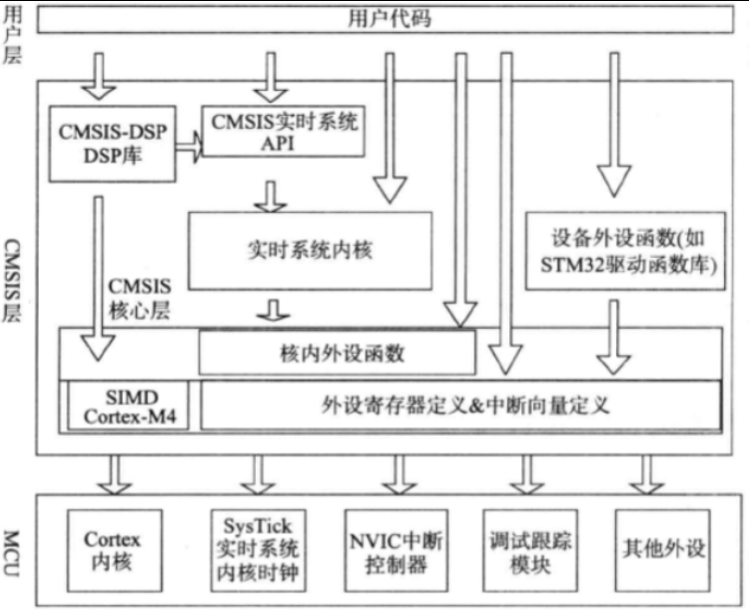

CMSIS 并非单一组件，而是分为多个层级，与 STM32 硬件、固件库协同工作。结合下图（STM32 与 CMSIS 层级关系），我们用表格解析各层级：

CMSIS 层级	核心功能	关键文件 / 组件	对 STM32 开发的意义
核心层（Core）	定义 Cortex-M 内核的寄存器映射、异常处理、内核外设（如 NVIC、SysTick）的访问接口	`core_cm3.h`（F1 系列用 CM3 内核）、`nvic.h`、`systick.h`等	屏蔽不同厂商内核差异，统一 “内核级操作”（如中断配置、时钟滴答）
DSP 库（CMSIS-DSP）	提供数字信号处理算法，如 FIR 滤波、FFT、矩阵运算、PID 控制等	`arm_math.h`、`arm_const_structs.h`等	无人机飞控中传感器数据融合（如 IMU 姿态解算）、电机控制算法可直接调用
RTOS 接口（CMSIS-RTOS）	定义实时操作系统的统一 API，如任务创建、信号量、延时等，屏蔽不同 RTOS（FreeRTOS、RTX 等）的差异	`cmsis_os.h`、`cmsis_os2.h`（新版本）	飞控需 “多任务实时性”（如同时采集传感器、解算姿态、响应遥控），通过统一 API 快速集成 RTOS

1.3 各层级如何协同工作？

以 “无人机飞控中使用 PID 控制电机” 为例：

用户层：飞控算法代码调用arm_PID_Control()（CMSIS-DSP 库函数）。
CMSIS-DSP 层：arm_PID_Control()封装了 PID 算法的数学逻辑。
CMSIS 核心层：算法运行依赖内核的计算能力，若需实时调度，还会通过cmsis_os.h调用 RTOS 接口。
STM32 固件库层：最终，PID 输出的 “电机占空比” 通过 STM32 固件库的TIM_SetCompare()函数，控制 PWM 输出。
硬件层：STM32 的定时器外设产生 PWM，驱动无人机电机。

这种 “分层协作”，让开发者无需关心 “内核如何计算”“PWM 寄存器如何配置”，只需聚焦 “飞控算法逻辑”。

二、STM32 固件库：官方的 “硬件操作手册”

2.1 固件库的发展与版本差异

STM32 官方提供的固件库，经历了 ** 标准外设库（SPL）到HAL/LL 库（Cube 库）** 的演变。不同版本各有特点，适合不同场景：

库类型	发布时间	核心特点	适用场景	对 STM32F103C8T6 飞控的友好度
标准外设库（SPL）	早期（如 V3.5.0）	基于寄存器封装，层级清晰，接近底层，执行效率高	追求实时性、硬件控制精度的场景（如无人机飞控）	★★★★★（飞控主流选择，代码简洁、实时性好）
HAL 库（Cube 库）	较新（如 CubeF1 V1.8.5）	抽象层次高，跨系列兼容性强，API 统一（如 F1/F4/F7 系列通用）	快速原型、跨 STM32 系列迁移的项目	★★★☆☆（飞控需极致实时性，HAL 有时略 “臃肿”）
LL 库（Cube 库底层）	伴随 HAL 推出	接近 SPL，轻量级、效率高，是 HAL 的 “底层支撑”	需要 HAL 兼容性，又追求 “接近底层效率” 的场景	★★★★☆（可结合 LL 和 SPL 优点，灵活度高）

2.2 固件库的核心文件结构（以 SPL 为例）

STM32 标准外设库（以STM32F10x_StdPeriph_Lib_V3.5.0为例）的典型结构如下：

plaintext

STM32F10x_StdPeriph_Lib/
├── Libraries/          // 库核心
│   ├── CMSIS/          // CMSIS标准相关
│   │   ├── CM3/        // Cortex-M3内核专属（F1系列用CM3）
│   │   │   ├── core_cm3.c/h       // 内核寄存器、异常处理定义
│   │   │   ├── system_stm32f10x.c/h // 系统时钟初始化
│   │   ├── Device/STM32F10x/ // STM32F1系列专属
│   │       ├── startup/      // 启动文件（汇编，如startup_stm32f10x_md.s）
│   │       ├── stm32f10x.h   // 芯片全局头文件（寄存器映射、型号定义）
│   ├── STM32F10x_StdPeriph_Driver/ // 标准外设驱动
│       ├── Inc/          // 外设头文件（如stm32f10x_gpio.h、stm32f10x_usart.h）
│       ├── Src/          // 外设源文件（如stm32f10x_gpio.c、stm32f10x_usart.c）
├── Project/            // 示例工程（可参考修改）
├── Utilities/          // 实用工具（如串口打印、LCD驱动）

2.3 关键文件详解：每个文件都是 “硬件的钥匙”

（1）启动文件：`startup_stm32f10x_md.s`（中等容量芯片，F103C8T6 属于此类）

作用：汇编编写，是程序上电后执行的第一段代码。负责：
- 初始化堆栈指针（SP）；
- 配置中断向量表（告诉 CPU “中断发生时该执行哪个函数”）；
- 调用SystemInit()（初始化系统时钟）；
- 最终跳转到main函数，进入 C 语言世界。
飞控中的意义：飞控板上电后，需先通过启动文件完成 “硬件初始化准备”，才能运行复杂的飞控算法。

（2）芯片全局头文件：`stm32f10x.h`

作用：定义STM32F1 系列的所有寄存器地址、位掩码、芯片型号宏（如STM32F10X_MD表示中等容量）。
内容示例：
c

运行

#define PERIPH_BASE           ((uint32_t)0x40000000) // 外设基地址
#define GPIOA_BASE            (PERIPH_BASE + 0x0800) // GPIOA基地址
#define GPIOA                 ((GPIO_TypeDef *)GPIOA_BASE) // 强制类型转换为GPIO结构体指针

typedef struct {
  __IO uint32_t CRL; // 端口配置低寄存器
  __IO uint32_t CRH; // 端口配置高寄存器
  __IO uint32_t IDR; // 输入数据寄存器
  __IO uint32_t ODR; // 输出数据寄存器
  // ... 其他寄存器
} GPIO_TypeDef;

飞控中的意义：所有外设操作（如 GPIO、USART）的 “底层根源” 都在这个文件中，固件库的函数最终也会通过这里的定义操作硬件。

（3）系统时钟初始化：`system_stm32f10x.c`

作用：包含SystemInit()函数，负责配置 STM32 的系统时钟（如选择外部晶振、设置 PLL 倍频，将系统时钟从默认的 8MHz 提升到 72MHz）。
飞控中的关键：飞控对时钟精度和频率要求高（传感器采样率、PWM 频率、算法运算速度都依赖时钟）。例如，将系统时钟配置为 72MHz，能让 STM32 以更高效率运行姿态解算算法。

（4）外设驱动头文件 / 源文件：如`stm32f10x_gpio.h/c`

作用：封装 GPIO 外设的所有操作，提供初始化、置位、复位、读取电平等函数。
核心函数示例（stm32f10x_gpio.c中）：
c

运行

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct) {
  // 根据结构体参数，配置GPIO的模式、速度、上拉下拉等
}

void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
  GPIOx->BSRR = GPIO_Pin; // 置位（输出高电平）
}

飞控中的应用：飞控板上的LED 指示灯（GPIO 输出）、按键（GPIO 输入）、传感器接口（如 I2C 的 GPIO 模拟）都依赖这些函数。

三、函数库接口：“一句话” 操作硬件

STM32 固件库的接口设计具有统一性：无论操作 GPIO、USART 还是 TIM，都遵循 “外设_Init()初始化 → 功能函数操作 → 状态 / 中断函数辅助” 的流程。

3.1 GPIO 接口：最基础的硬件交互

GPIO 操作类型	函数原型（SPL）	功能描述	飞控中的应用示例
初始化	`void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)`	配置 GPIO 的模式（输入 / 输出 / 复用）、速度（高速 / 低速）、上拉下拉等	配置飞控板上的LED 引脚为 “推挽输出、高速”
置位（输出高）	`void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)`	将指定 GPIO 引脚置为高电平	点亮 LED
复位（输出低）	`void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)`	将指定 GPIO 引脚置为低电平	熄灭 LED
读取输入电平	`uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)`	读取 GPIO 输入引脚的当前电平（0/1）	读取飞控板按键是否按下（按键接 GND，上拉输入）
读取输出电平	`uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)`	读取 GPIO 输出引脚的当前电平（0/1）	检查 LED 当前是否处于 “点亮” 状态

3.2 USART 接口：飞控与外界的 “通信桥梁”

无人机飞控需与遥控器（接收控制指令）、上位机（传输调试数据）通信，USART 是最常用的接口之一。

USART 操作类型	函数原型（SPL）	功能描述	飞控中的应用示例
初始化	`void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct)`	配置波特率（如 115200）、数据位（8 位）、停止位（1 位）、校验位（无）等	配置与遥控器通信的 USART，波特率匹配遥控器
发送数据	`void USART_SendData(USART_TypeDef* USARTx, uint16_t Data)`	发送 1 个数据（8 位或 9 位）到 USART 数据寄存器	发送飞控姿态数据（如四元数）给上位机
接收数据	`uint16_t USART_ReceiveData(USART_TypeDef* USARTx)`	从 USART 数据寄存器读取接收到的数据	接收遥控器的控制指令（如油门、方向）
中断配置	`void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState)`	使能 / 禁用 USART 的中断（如接收完成中断）	配置 “接收中断”，实时响应遥控器指令（无需轮询）
状态检查	`FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG)`	检查 USART 的标志位（如发送完成、接收非空）	检查 “发送是否完成”，避免数据覆盖；检查 “是否有新数据接收”

3.3 TIM 接口：飞控的 “时间管家”（PWM、定时）

无人机电机控制依赖PWM 输出，传感器采样依赖定时中断，这些都由 TIM（定时器）外设实现。

TIM 操作类型	函数原型（SPL）	功能描述	飞控中的应用示例
时基初始化	`void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct)`	配置定时器的计数模式、预分频系数、自动重装值等	配置 “10ms 一次” 的传感器采样定时器（预分频 + 自动重装实现定时）
PWM 初始化	`void TIM_PWMInit(TIM_TypeDef* TIMx, TIM_PWMInitTypeDef* TIM_PWMInitStruct)`	配置 PWM 的模式（边沿对齐 / 中心对齐）、占空比模式等	配置电机 PWM 输出，控制无刷电机转速
PWM 占空比设置	`void TIM_SetComparex(TIM_TypeDef* TIMx, uint16_t Compare)`	设置 PWM 通道的比较值，间接控制占空比	调整电机 PWM 占空比，改变电机转速
中断使能	`void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState)`	使能 / 禁用定时器中断（如更新中断）	使能 “定时更新中断”，触发传感器采样

四、无人机飞控板与 STM32F103C8T6：硬件与软件的结合

4.1 飞控板的核心需求与 F103C8T6 的匹配度

无人机飞控板需完成以下核心任务：

传感器数据采集：加速度计、陀螺仪（如 MPU6050）、磁力计、气压计等，通常用 I2C/SPI 接口。
遥控器信号接收：通过 USART 接收 PPM、SBUS 等协议信号。
电机控制：通过 4 路 PWM 输出控制无刷电机电调。
姿态解算与控制：用 CMSIS-DSP 库进行滤波、矩阵运算、PID 控制等。
数据传输：通过 USART/USB 向上位机传输调试数据。

STM32F103C8T6 的资源：

Flash：64KB（足够存储飞控算法和固件库）；
RAM：20KB（足够运行姿态解算、PID 控制等中间数据）；
外设：2 个 I2C、3 个 USART、4 个 TIM（可生成 PWM）、多个 GPIO，完全满足 “简化版飞控” 的需求。

4.2 固件库在飞控中的典型应用

以 “MPU6050 传感器数据采集（I2C 接口）” 为例，固件库的作用的体现：

I2C 初始化：调用I2C_Init()，配置 I2C 的时钟、地址、速度等。
寄存器读写：通过I2C_SendData()/I2C_ReceiveData()，向 MPU6050 的寄存器写入配置（如采样率）、读取原始加速度 / 角速度数据。
数据处理：调用 CMSIS-DSP 库的arm_Math函数（如滤波、矩阵乘法），将原始数据解算为无人机姿态（四元数、欧拉角）。
控制输出：根据姿态误差，用 PID 算法计算电机 PWM 占空比，通过TIM_SetCompare()输出 PWM。

五、WS2812B 开发示例：基于 STM32F103C8T6 飞控板

5.1 WS2812B 原理：“一根线” 控制 RGB 彩灯

WS2812B 是内置驱动的 RGB LED，只需一根数据线即可控制颜色。其通信协议的核心是：

数据编码：用 “不同时长的高电平” 表示逻辑 0/1（NRZ 编码）：
- 逻辑 1：高电平≈800ns，低电平≈450ns；
- 逻辑 0：高电平≈400ns，低电平≈850ns。
颜色格式：按GRB 顺序传输（绿色→红色→蓝色），每个颜色通道 8 位，共 24 位。
复位信号：数据线保持低电平 > 50μs，WS2812B 会 “复位”，准备接收新数据。

5.2 项目文件结构与各文件夹功能

假设基于 ** 标准外设库（SPL）** 搭建 WS2812B 项目，文件结构如下：

plaintext

WS2812B_F103/
├── Inc/          // 头文件目录
│   ├── stm32f10x_conf.h // 外设库配置（选择需要的驱动）
│   ├── stm32f10x_gpio.h // GPIO驱动头文件
│   ├── ws2812b.h        // 自定义WS2812B驱动头文件
├── Src/          // 源文件目录
│   ├── main.c           // 主函数
│   ├── stm32f10x_gpio.c // GPIO驱动源文件
│   ├── ws2812b.c        // 自定义WS2812B驱动源文件
├── Libraries/    // 固件库与CMSIS
│   ├── CMSIS/    // CMSIS核心文件（core_cm3.c/h、system_stm32f10x.c/h等）
│   ├── STM32F10x_StdPeriph_Driver/ // 标准外设驱动（Inc/Src）
├── Startup/      // 启动文件
│   ├── startup_stm32f10x_md.s // F103中等容量芯片启动文件

各文件夹 / 文件的功能详解：

路径	功能描述	WS2812B 项目中的作用
`Inc/`	存放所有头文件，包括 STM32 外设头文件、自定义驱动头文件	存放`ws2812b.h`，定义 WS2812B 的引脚、函数声明（如初始化、颜色设置）
`Inc/stm32f10x_conf.h`	配置 “需要编译的外设驱动模块”（通过宏定义开关，如`#define GPIO`表示启用 GPIO 驱动）	需开启`GPIO`宏，因为 WS2812B 依赖 GPIO 输出精确时序
`Inc/ws2812b.h`	自定义 WS2812B 驱动头文件，声明初始化函数、颜色设置函数、时序生成函数等	对外提供统一接口（如`ws2812b_Init()`、`ws2812b_SetColor()`），隐藏底层时序细节
`Src/`	存放所有源文件，包括 STM32 外设驱动实现、自定义驱动逻辑	存放`ws2812b.c`，实现 WS2812B 的 “精确时序生成” 和 “数据发送”
`Src/main.c`	程序入口，包含`main`函数，负责系统初始化、WS2812B 控制逻辑（如循环显示颜色）	是整个项目的 “大脑”，调用各模块函数实现功能
`Src/ws2812b.c`	WS2812B 驱动的实现文件，核心是时序生成（通过 GPIO 精确控制高低电平持续时间）	实现 “逻辑 0/1 的时序”“复位信号”，确保 WS2812B 能正确解析数据
`Libraries/CMSIS/`	包含 CMSIS 标准文件，如`core_cm3.c`（内核操作）、`system_stm32f10x.c`（系统时钟配置）	提供 “系统时钟初始化”（如将 F103 时钟配置为 72MHz，保证时序精度）、“内核中断控制”（发送时序时关中断）
`Libraries/STM32F10x_StdPeriph_Driver/Inc/`	标准外设库的头文件目录，如`stm32f10x_gpio.h`	提供 GPIO 驱动的接口声明（如`GPIO_Init()`、`GPIO_SetBits()`），`ws2812b.c`需调用这些函数操作 GPIO
`Libraries/STM32F10x_StdPeriph_Driver/Src/`	标准外设库的源文件目录，如`stm32f10x_gpio.c`	提供 GPIO 驱动的实现（如`GPIO_Init()`的具体逻辑），是`ws2812b.c`调用的 “底层支撑”
`Startup/startup_stm32f10x_md.s`	汇编启动文件，负责初始化堆栈、中断向量表、调用`SystemInit`和`main`	为整个程序提供 “运行环境”，确保 WS2812B 代码能在 C 语言中正常执行

5.3 核心代码解析：从主函数到时序生成

（1）主函数 `main.c`：控制 WS2812B 显示逻辑

运行

#include "stm32f10x.h"   // STM32F1系列核心头文件
#include "ws2812b.h"     // WS2812B自定义驱动头文件

// 自定义延时函数（基于系统时钟，需精确）
void Delay_ms(uint32_t ms) {
    uint32_t i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 7200; j++); // 假设系统时钟72MHz，粗略实现1ms延时
}

int main(void)
{
    // 1. 系统初始化：配置系统时钟为72MHz（由CMSIS的system_stm32f10x.c实现）
    SystemInit();

    // 2. WS2812B初始化：配置GPIO为输出，准备发送数据
    ws2812b_Init();

    // 3. 主循环：循环显示不同颜色
    while(1)
    {
        // 显示红色（注意WS2812B是GRB顺序，红色是第二个参数）
        ws2812b_SetColor(0, 255, 0);
        Delay_ms(1000);

        // 显示绿色（GRB顺序，第一个参数）
        ws2812b_SetColor(255, 0, 0);
        Delay_ms(1000);

        // 显示蓝色（GRB顺序，第三个参数）
        ws2812b_SetColor(0, 0, 255);
        Delay_ms(1000);

        // 显示白色（三原色全亮）
        ws2812b_SetColor(255, 255, 255);
        Delay_ms(1000);

        // 可扩展：呼吸灯、彩虹循环等更复杂的效果
    }
}

（2）WS2812B 驱动 `ws2812b.c`：时序是核心

运行

#include "ws2812b.h"
#include "stm32f10x_gpio.h"

// 定义WS2812B连接的GPIO端口和引脚（可根据飞控板硬件修改）
#define WS2812B_PORT    GPIOB
#define WS2812B_PIN     GPIO_Pin_5

// 微秒级延时（需精确，否则WS2812B无法正确解析）
static void Delay_us(uint32_t us)
{
    // 假设系统时钟为72MHz，1个CPU周期约13.89ns
    // 72MHz时，us * 72 约为所需循环次数（简化版，实际需更精确，可使用SysTick）
    uint32_t delay = us * 72;
    while(delay--);
}

// WS2812B初始化：配置GPIO为推挽输出，高速
void ws2812b_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    // 1. 使能GPIOB的时钟（GPIO属于APB2总线外设）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    // 2. 配置GPIO参数
    GPIO_InitStruct.GPIO_Pin = WS2812B_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出（高/低电平驱动能力强）
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz; // 高速（确保电平切换速度）
    GPIO_Init(WS2812B_PORT, &GPIO_InitStruct);

    // 3. 初始化为低电平（复位状态）
    GPIO_ResetBits(WS2812B_PORT, WS2812B_PIN);
}

// 发送1个字节到WS2812B（生成逻辑0/1的时序）
static void ws2812b_SendByte(uint8_t byte)
{
    uint8_t i;
    for(i = 0; i < 8; i++) // 逐位发送（从最高位开始）
    {
        if(byte & 0x80) // 最高位为1，发送“逻辑1”时序
        {
            GPIO_SetBits(WS2812B_PORT, WS2812B_PIN); // 高电平开始
            Delay_us(0.8); // 高电平持续≈800ns
            GPIO_ResetBits(WS2812B_PORT, WS2812B_PIN); // 拉低电平
            Delay_us(0.45); // 低电平持续≈450ns
        }
        else // 最高位为0，发送“逻辑0”时序
        {
            GPIO_SetBits(WS2812B_PORT, WS2812B_PIN); // 高电平开始
            Delay_us(0.4); // 高电平持续≈400ns
            GPIO_ResetBits(WS2812B_PORT, WS2812B_PIN); // 拉低电平
            Delay_us(0.85); // 低电平持续≈850ns
        }
        byte <<= 1; // 左移一位，准备发送下一位
    }
}

// 发送GRB颜色数据到WS2812B（绿色→红色→蓝色）
void ws2812b_SetColor(uint8_t green, uint8_t red, uint8_t blue)
{
    // 关闭全局中断：避免时序被中断服务程序打断（WS2812B对时序精度要求极高）
    __disable_irq();

    // 1. 发送绿色（GRB的第一个颜色）
    ws2812b_SendByte(green);
    // 2. 发送红色（GRB的第二个颜色）
    ws2812b_SendByte(red);
    // 3. 发送蓝色（GRB的第三个颜色）
    ws2812b_SendByte(blue);

    // 发送完成后，保持低电平>50μs，产生“复位信号”
    GPIO_ResetBits(WS2812B_PORT, WS2812B_PIN);
    Delay_us(50); // 50μs复位

    // 开启全局中断
    __enable_irq();
}

5.4 实践中的关键注意事项

时序精度：WS2812B 对 “高低电平持续时间” 非常敏感，若延时误差过大，会导致颜色显示错误或乱码。解决方法：
- 使用SysTick 定时器或DWT 计数器实现精确延时（比 “循环计数” 更可靠）；
- 确保系统时钟配置正确（如通过SystemInit()将 F103 时钟设为 72MHz，保证延时计算准确）。
中断干扰：发送 WS2812B 数据时，若被其他中断（如 USART、TIM 中断）打断，会破坏时序。解决方法：
- 发送数据前，用__disable_irq()关闭全局中断，发送完成后用__enable_irq()开启；
- 若需兼容关键中断，可改用 “原子操作” 或调整中断优先级（让 WS2812B 发送时序的优先级最高）。
多个 WS2812B 级联：飞控板若需控制多个 WS2812B（如做彩灯环），需注意：
- 数据线末端添加匹配电阻（如 100Ω），减少信号反射；
- 确保电源足够（每个 WS2812B 全亮时电流约 60mA，多个时需大功率电源）；
- 发送数据时，按 “先送第一个 LED 数据，再送第二个……” 的顺序，一次性发送所有数据。

六、总结与展望

6.1 核心收获

CMSIS 是 “通用语言”：为不同厂商的 Cortex-M 芯片提供统一的内核、DSP、RTOS 接口，让 “跨芯片开发”“算法复用” 成为可能。无人机飞控的 “姿态解算”“PID 控制” 等算法，可直接基于 CMSIS-DSP 快速实现。
STM32 固件库是 “硬件操作手册”：将复杂的寄存器操作封装为易用的函数，让开发者无需记忆海量寄存器地址，只需调用 “一句话函数” 即可控制硬件。飞控中的 GPIO、USART、TIM 等外设，都可通过固件库快速配置。
WS2812B 示例是 “实践窗口”：展示了从 “硬件时序要求” 到 “固件库函数调用” 再到 “用户层逻辑” 的完整流程，体现了 “分层开发” 的优势 —— 底层时序由驱动封装，上层只需关注 “显示什么颜色”。
