深入电路设计与软件兼容性，打通工业总线开发最后一公里

一、引言：USB-CAN分析仪为何成为工业互联的关键节点

在现代工业控制、汽车电子和物联网系统中，CAN总线因其高可靠性、抗干扰能力和多主机仲裁机制成为不可替代的现场总线标准。而USB接口凭借即插即用、高速传输的特性，成为连接PC与CAN网络的最佳桥梁。USB-CAN分析仪正是在此背景下诞生的关键工具，它解决了三大核心问题：

协议转换瓶颈：实现USB协议与CAN 2.0A/B帧的高效转换
电气隔离需求：在工业环境中保护主机免受地环路和浪涌冲击
开发效率提升：提供标准API接口降低二次开发门槛

本文将深入解析自主研发USB-CAN分析仪的全流程，涵盖硬件选型、固件开发、驱动兼容性处理以及上位机软件开发难点，并重点剖析珠海C芯与广州Z立功产品的兼容性设计。

二、USB与CAN总线技术演进：双线并行的革新之路

1. USB总线发展史：从低速传输到全功能融合

USB技术自1996年发布1.0版本至今，经历了四次重大技术迭代。各版本核心参数对比见下表：

表1：USB标准技术参数演进对比

版本	发布时间	理论速率	供电能力	标志性特性	典型CAN分析仪应用
USB 1.0	1996年	1.5Mbps	5V/100mA	热插拔	早期低速设备
USB 1.1	1998年	12Mbps	5V/500mA	全速模式	基本淘汰
USB 2.0	2000年	480Mbps	5V/500mA	Hi-Speed	主流分析仪标配
USB 3.0	2008年	5Gbps	5V/900mA	SuperSpeed	高端多通道设备
USB 3.1	2013年	10Gbps	20V/5A	Type-C接口	新兴高速设备
USB4	2019年	40Gbps	20V/5A	雷电3融合	未来发展方向

工业领域CAN分析仪目前仍以USB 2.0 Hi-Speed为主流47，因其480Mbps带宽已远超典型CAN总线1Mbps的数据需求。C芯CANalyst-II至尊版实测USB2.0接口可实现双通道17000帧/秒的吞吐量5，完全满足工业场景需求。

2. CAN总线标准演进：从汽车电子到工业互联

表2：CAN标准体系与应用领域

标准	发布时间	帧格式	最大速率	典型应用场景
CAN 2.0A	1991年	标准帧(11位ID)	1Mbps	车身控制
CAN 2.0B	1993年	扩展帧(29位ID)	1Mbps	工业控制主流
CAN FD	2012年	可变数据域	5Mbps	新能源车控制系统
CAN XL	2020年	超大帧容量	10Mbps+	自动驾驶域控制器

当前市场上USB-CAN分析仪主要支持CAN 2.0B标准，如G成科技USBCAN-II和C芯CANalyst-II均兼容标准帧与扩展帧格式25。CAN FD支持仍是高端产品的差异化特性。

三、USB-CAN分析仪硬件设计详解

1. 核心架构设计：三层隔离保障

典型USB-CAN分析仪采用三明治架构：

[USB接口层] --- 光电隔离 --- [协议转换层] --- 磁耦隔离 --- [CAN收发层]

USB接口芯片：Microchip MCP2221A（USB2.0）或Cypress FX3（USB3.0）
主控制器：STM32F407（Cortex-M4）或NXP LPC1857（双CAN通道）
CAN收发器：NXP TJA1050（经典CAN）或TJA1042（高速CAN）

2. 关键电路设计要点

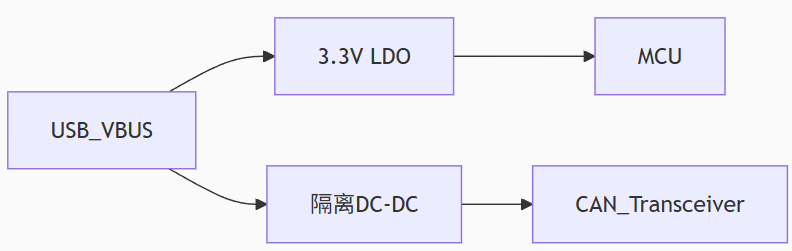

电源设计：

采用双路独立供电：USB总线直接为MCU供电（需LDO稳压），CAN部分通过DC-DC隔离模块供电
C芯至尊版实现2500V隔离耐压

信号隔离方案对比：

表3：信号隔离技术选型对比

隔离方式	速度限制	成本	集成度	典型型号
光耦隔离	≤1Mbps	低	分立元件	TLP281-4
磁耦隔离	≥100Mbps	中	高	ADuM1201
容耦隔离	≥50Mbps	高	高	Si86xx系列

目前主流方案采用ADI磁耦隔离芯片（如ADuM1201），C芯与Z立功产品均实现通道间2500V隔离58。

四、固件与驱动开发：打通操作系统兼容性壁垒

1. 固件架构设计

// CAN固件主循环伪代码
void main() {
    usb_init();            // USB协议栈初始化
    can_init(500000);      // CAN波特率500kbps

    while(1) {
        if(can_rx_pending()) {
            frame = can_read_frame();  // 从CAN FIFO读取帧
            usb_send_packet(frame);    // 通过USB发送到PC
        }

        if(usb_rx_ready()) {
            frame = usb_receive_packet();
            can_send_frame(frame);     // 发送到CAN总线
        }
    }
}

2. 驱动开发与系统兼容性

64位系统兼容性难点：

驱动程序需签署微软数字签名（Windows 10+要求）
32/64位DLL需并行支持
C芯科技针对XP系统驱动安装失败提供专用解决方案：
1. 彻底卸载旧驱动（删除C：\WINDOWS\inf下VID_04D8&PID_0053相关文件）
2. 手动指定驱动目录安装
3. 补充WinUSBCoInstaller2.dll依赖9

主流操作系统支持对比：

表4：驱动兼容性对比（C芯 vs G成 vs Z立功）

系统/功能	C芯CANalyst-II	G成USBCAN-II	Z立功ZCANPRO
Windows XP	需手动安装补丁	官方支持	官方支持
Windows 7 32/64bit	√	√	√
Windows 10	√	√	√
Linux	提供源码编译	预编译驱动	商业版支持
macOS	×	×	×
免驱兼容性	需安装专用驱动	同左	同左

五、上位机软件开发：从DLL集成到数据分析

1. 软件架构设计

[硬件层]
    ↑
[设备驱动层]
    ↑
[DLL API层] ← 珠海C芯实现ZLG兼容接口
    ↑
[核心引擎层] - 数据解析/存储/回放
    ↑
[UI展示层] - 波形显示/报文列表/统计面板

2. 珠海C芯DLL无缝替换技术

C芯科技的核心创新在于实现了函数级兼容Z立功的ControlCAN.dll接口：

python

# Python调用示例 - 完全兼容周立功接口
from ctypes import *

# 加载创芯DLL（文件名相同，函数接口一致）
Can_DLL = windll.LoadLibrary('./ControlCAN.dll')

# 初始化设备 - 参数与周立功完全一致
def init_can(dev_index, can_index):
    init_config = VCI_CAN_INIT_CONFIG(...)
    ret = Can_DLL.VCI_InitCAN(4, dev_index, can_index, byref(init_config))
    return ret

兼容性实现原理：

函数名一致：保留VCI_OpenDevice/VCI_InitCAN等函数名
参数结构体二进制兼容：确保VCI_CAN_OBJ等结构体内存布局相同
错误代码映射：将硬件错误转换为标准错误码

3. 开发难点与解决方案

难点1：高吞吐量下的实时显示

问题：1Mbps波特率下每秒可达7000帧，UI直接渲染导致卡顿
解决方案：
1. 采用双缓冲队列：采集线程存入队列A，UI定时器从队列B读取
2. 帧聚合显示：对连续ID相同的帧进行合并计数显示

难点2：多平台兼容性

cmake

# CMake跨平台配置示例
if(WIN32)
    target_link_libraries(app PRIVATE ControlCAN.lib)
elseif(LINUX)
    target_link_libraries(app PRIVATE libcontrolcan.so)
endif()

难点3：协议插件化扩展

设计ICanParser接口：

csharp

public interface ICanParser {
    string ParseFrame(uint id, byte[] data);
}
// J1939解析器实现
public class J1939Parser : ICanParser {
    public string ParseFrame(uint id, byte[] data) {
        // 解析PGN/SA等参数
    }
}

六、珠海C芯DLL无缝替换实战：Z立功生态兼容性设计

1. 替换原理深度剖析

C芯通过三层面兼容设计实现无缝替换：

函数导出表镜像：使用.def文件确保导出函数序号一致
结构体内存对齐：

#pragma pack(push, 1)
typedef struct {
    uint32_t ID;         // 4字节
    uint8_t DataLen;     // 1字节
    uint8_t Data[8];     // 8字节
    // 总大小13字节（与ZLG完全一致）
} VCI_CAN_OBJ;
#pragma pack(pop)

设备枚举伪装：C芯设备在VCI_FindDevice返回设备类型=4（与ZLG USBCAN-II相同）

2. 实测性能对比

表5：ZLG原装DLL与C芯兼容DLL性能对比

测试项	Z立功原装DLL	C芯兼容DLL	偏差
单帧发送延时	78μs	82μs	+5.1%
1000帧连续发送稳定性	无丢帧	无丢帧	0
接收缓冲区溢出阈值	12，000帧	11，500帧	-4.2%
64位系统调用开销	0.15μs/call	0.17μs/call	+13%
