如何在Abrobot ESP32C3 OLED上运行Zephyr，处理板载按钮事件并控制板载LED，同时更新OLED屏幕

之前我们已经介绍过如何通过shield配置并编译Abrobot ESP32C3 OLED的zephyr OS。

也讲解过了OLED上CFB的显示原理。

本文利用现有zephyr的sample(zephyr/samples/basic/button)来编写一个sample。用户可以通过板载按钮控制led灯状态，同时把状态更新到OLED屏幕上。每次按钮按下，led就会点亮或者熄灭，同时状态显示在屏幕上。

添加gpio button和gpio led到专属的shield配置文件(abrobot_sh1106_72x40)

通过原理图可知，abrobot的rst2按钮使用的是gpio 9，蓝色led使用的是gpio 8。

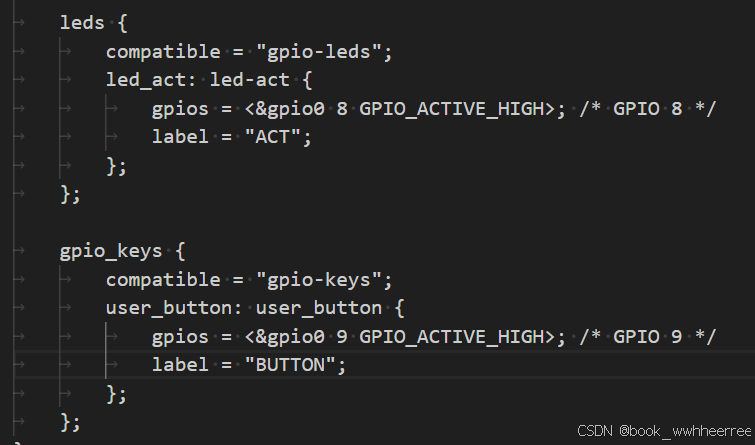

添加"user_button"为gpio 9到“gpio_keys”，“led_act”为gpio 8到“leds”。

修改sample代码

对“zephyr/samples/basic/button/”做如下修改

1. 在"prj.conf”中 enable “CONFIG_CHARACTER_FRAMEBUFFER” 和 “CONFIG_DISPLAY”

2. 在“main.c”中

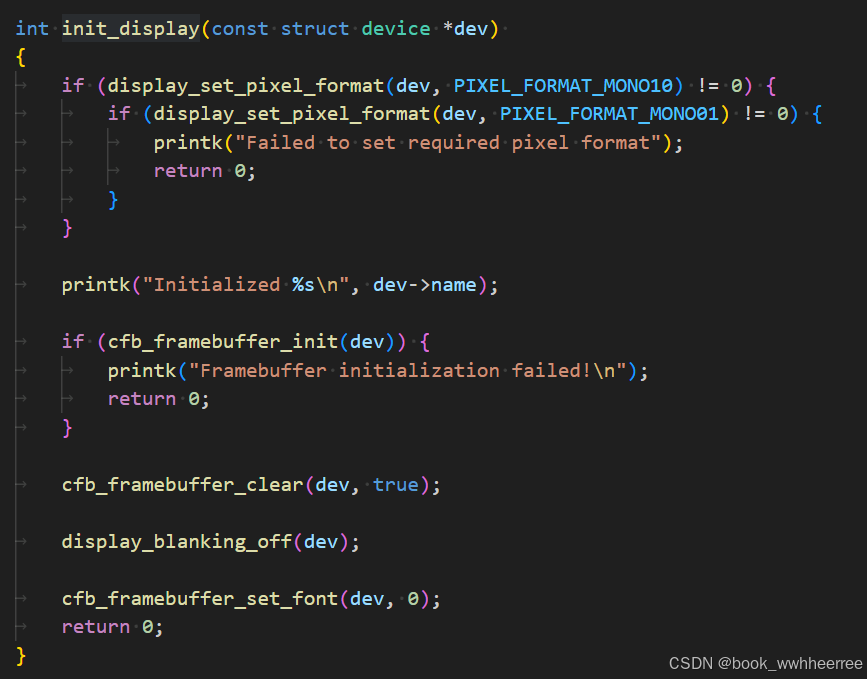

加入init_display初始化oled display设备和CFB

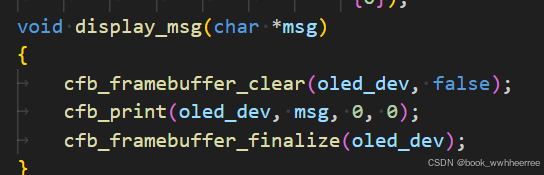

加入display_msg来修改CFB同时发送到oled display ram

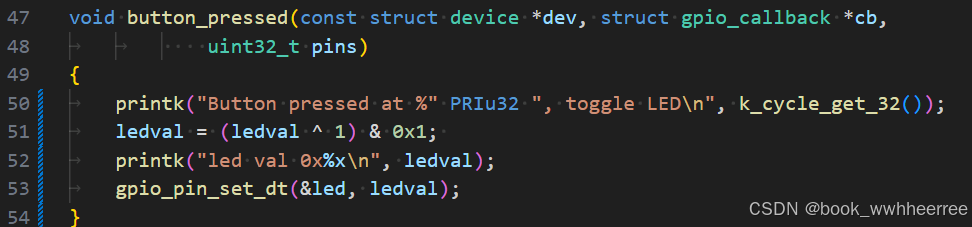

在button callback中切换led的状态

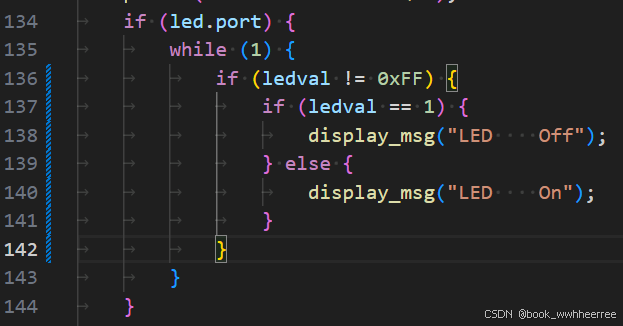

在main loop中更新led的状态

编译zephyr sample

使用“west build -p auto -b esp32c3_042_oled --shield abrobot_sh1106_72x40 samples/basic/button/”编译并烧录到abrobot esp32c3 oled board上，具体烧录方法参考。优快云

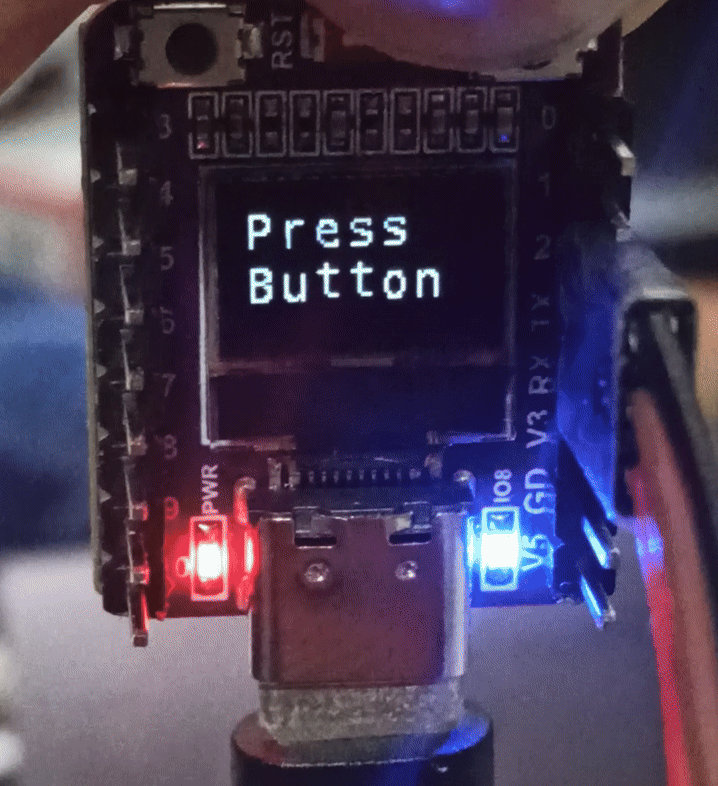

重启运行后，OLED显示“Press Button”等待用户输入，蓝色led初始点亮。

当用户第一次按下button后，第一次会点亮led，同时屏幕显示“LED On”。

再次按下button，led熄灭，屏幕显示“LED Off”。
