Ⅰ、概述

今天总结RTC(Real Time Clock)实时时钟相关的知识，顺带将BKP简单总结一下。

STM32的RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后， RTC的设置和时间维持不变。

STM32F0的RTC模块和F1的RTC模块最大区别在于F0模块中有“DATE”和“TIME”寄存器，也就是可以直接读取寄存器里面的值，而F1是秒计数寄存器的值，需要通过相关算法下才能得到时间的值。

本文提供的软件工程里面还包含一个BKP模块，主要是用于掉电保持RTC数值（第一次上电初始化RTC，后面就不用初始化）。例程是在第一次初始化RTC值为：2016年6月5日周七12:00:00（自己可修改）。之后每秒读取一次，并通过串口打印出来。这里可以设置秒中断，不用软件等待1秒才去读取。

本着免费分享的原则，如果你觉得分享的内容对你有用，又想了解更多相关的文章，请用微信搜索“EmbeddDeveloper” 或者扫描下面二维码、关注，将有更多精彩内容等着你。

Ⅱ、下载

文章提供的“软件工程”都是在硬件板子上进行多次测试、并保证没问题才上传至360云盘，请放心下载测试，如有问题请检查一下你的板子是否有问题。

ST标准外设库和参考手册、数据手册等都可以在ST官网下载，你也可以到我的360云盘下载。关于F0系列芯片的参考手册有多个版本（针对F0不同芯片），但有一个通用版本，就是“STM32F0x128参考手册V8(英文)2015-07”建议参考该手册，以后如果你换用一种型号芯片也方便了解。

今天的软件工程下载地址（360云盘）：

https://yunpan.cn/cSabGUUmvGUiN 访问密码 8eee

STM32F0xx的资料可以在我360云盘下载：

https://yunpan.cn/cS2PVuHn6X2Bj 访问密码 8c37

Ⅲ、准备工作

建议准备F0的参考手册和数据手册，方便查阅相关知识，没有的请到ST官网或到我360云盘下载。

今天总结的软件工程是基于“TIM基本延时配置详细过程”修改而来，因此需要将该软件工程下载准备好。我每次都是提供整理好的软件工程供大家下载，但是，如果你是一位学习者，建议自己亲手一步一步操作：打开工程 -> 新建文件(rtc.c rtc.h) -> 添加相关文件到工程中 -> 添加源代码。

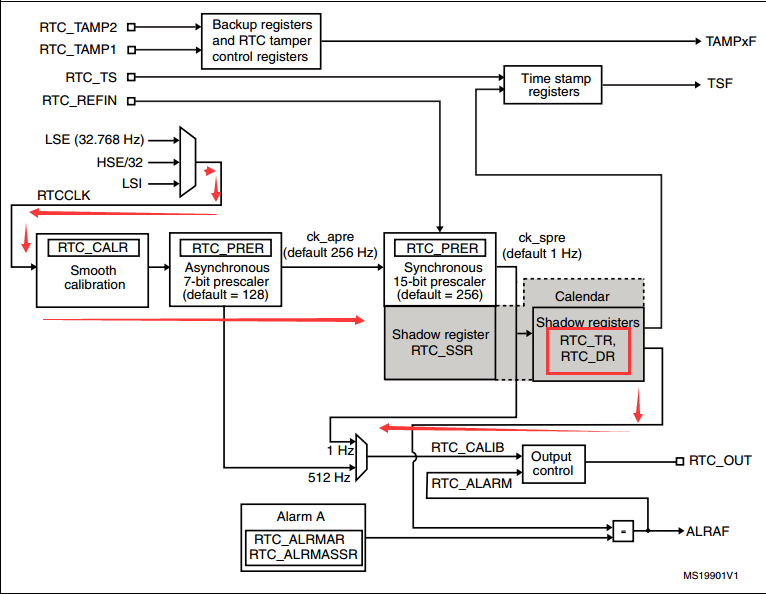

Ⅳ、RTC原理

通过RTC时钟进来分频之后达到1秒（1Hz）,没相应一次时间更新RTC时钟寄存器（RTC_TR、RTC_DR），我们读取的数字就会更改。如果配置了中断，相应事件的时候，中断也会响应。如果配置了闹钟，同样达到了闹钟设定的值也会响应闹钟。

Ⅴ、代码描述

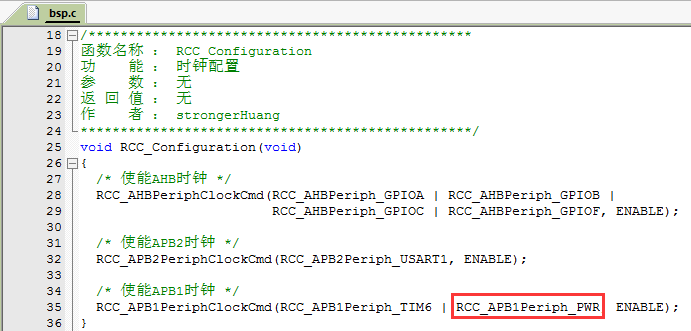

①RCC时钟

该函数位于bsp.c文件下面；

RCC_APB1Periph_PWR时钟的电源管理的时钟，RTC属于后备管理区域。还有一个时钟就是RTC时钟，RTC时钟可以LSI和LSE，我定义了一个选择（请看源代码）。

我个人习惯第一步配置时钟，ST官方提供的例程也是把配置时钟放在前面。关于RCC时钟的配置比较重要，有好几次我就是由于忘记配置相应RCC时钟，让我找了很久的问题，最后才发现是RCC时钟没有配置。

注意：

外设时钟不要随便添加，比如：RCC_APB1外设不要配置在RCC_APB2时钟里面【如：RCC_APB2PeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);这样能编译过，但是错误的】

我每次都提醒RCC时钟，是因为很多人就是因为时钟而导致软件运行有问题，所以，提醒更多人要注意配置RCC.

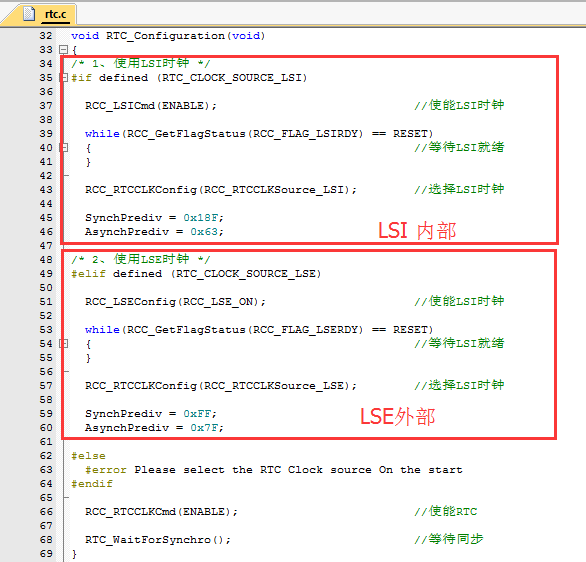

②RTC配置

该函数位于rtc.c文件下面；

注意：

这里需要定义使用哪一个时钟，我提供工程是使用内部LSI,如果你有LSE外部时钟,也可以定义使用外部时钟。

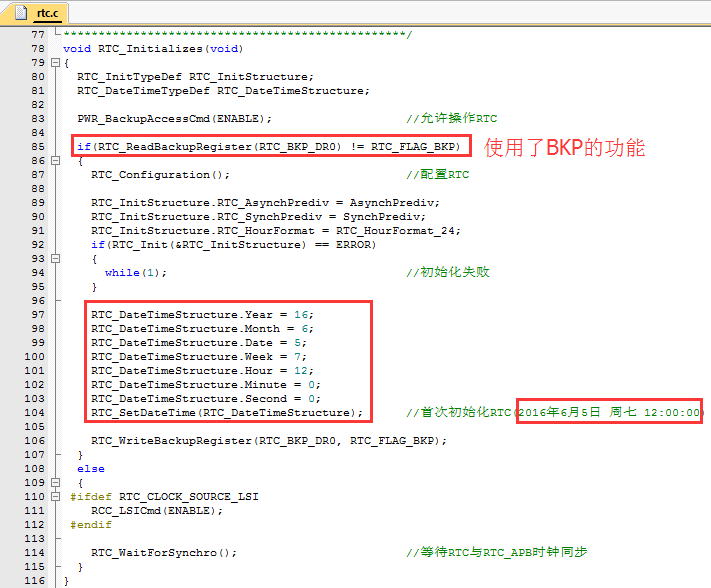

③RTC初始化配置

该函数位于rtc.c文件下面；

由于RTC属于后备区域，为了方便，这里同时也使用BKP的功能，就是防止软件每次复位都初始化时钟，这里写入后备区域BKP一个标志位，第一次才初始化，后面（只要VBAT，后备区域有点）都不需要重新初始化了。

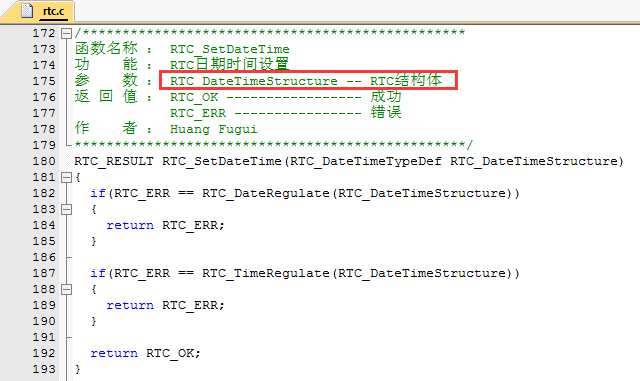

④设置RTC时钟接口函数

该函数位于rtc.c文件下面；

这个函数是我自己封装的，主要是把日期Date 和时间Time封装在一起了，方便一次性操作。

⑤读RTC时钟接口函数

该函数位于rtc.c文件下面；

这个函数也是把日期Date 和时间Time封装在一起了，方便一次性操作。这种关于结构体的知识建议不会的人尝试着使用一下结构体，应用结构在C语言中是比较重要的一块。

Ⅵ、说明

或许你硬件芯片不是提供工程里面的芯片，但是STM32F0的芯片软件兼容性很好，可以适用于F0其他很多型号的芯片，甚至是F2、F4等芯片上（具体请看手册、或者亲自测试）。

本文章提供的软件工程是基于ST标准外设库为基础建立而成，而非使用STM32CubeMX建立工程。个人觉得使用ST的标准外设库适合与学习者，STM32CubeMX建立工程结构复杂，对于学习者，特别是初学者估计会头疼。

今天的工程是基于工程“STM32F0xx_TIM基本延时配置详细过程”修改而来，以上实例总结仅供参考，若有不对之处，敬请谅解。
