arduino 学习笔记及课件01基础入门

以下学习笔记中图片部分由太极创客视频截图所得
概论
一、 引脚及信号
1.1引脚模式
INPUT:当Arduino没有使用上拉电阻或下拉电阻而直接与开放的开关相连)。在开关未闭合时,该Arduino引脚处于不确定状态。为了获得准确的开关信号,须使用上拉电阻或下拉电阻。一般可以选用10K欧姆的电阻。
OUTPUT:Arduino引脚不能直接接地或直接与Arduino+5V/+3.3V引脚相连,否则可能损坏Arduino控制器。Arduino需要配合使用上拉电阻或者下拉电阻方能进行上述操作。(如果被驱动的电机需要超过40mA的电流,Arduino将需要三极管或其它辅助元件来驱动他们。)
INPUT_PULLUP:Arduino 微控制器自带内部上拉电阻,接地时引脚为低电平,否则为高电平。
1.2 信号
输入、输出、数字、模拟,两两组合。其中输入一个参数,引脚号。输出两个参数,引脚、输出值。其中
模拟输入:analogRead( pin ) 范围:0-1023
模拟输入:analogWrite( pin,value ) 范围 :0-255
数字输入:digitalRead( pin )
数字输出:digitalWrite( pin , status )
二、变量及程序结构
2.1变量
int : 整数是基本数据类型。整数数据类型占用2字节16位。整数的范围为-32,768到32,767( -2^15 ~(2^15)-1)。
byte:byte类型变量可存储8位无符号数,其存储数值范围是 0 – 255。
char:char数据类型使用1个字节的内存来存储单个字符值。字符以ASCII编码的形式存储。字符应写在单引号中,如: ‘A’。
long:长整数型变量是扩展的数字存储变量,它可以存储32位(4字节)大小的变量,数值从-2,147,483,648到2,147,483,647。
2.2程序结构
set up() 执行一次
loop()循环执行
三 、基础案例程序
3.1数字输出
点亮电路板上自带的led灯
void setup() {
// initialize digital pin LED_BUILTIN as an output.
// 初始化LED_BUILTIN数字引脚为输出模式
pinMode(LED_BUILTIN, OUTPUT);
}
// loop 函数永远会反复的运行
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // 点亮LED(高电平)turn the LED on (HIGH is the voltage level)
delay(1000); // 等待1秒 wait for a second
digitalWrite(LED_BUILTIN, LOW); // 将电平设置为低来熄灭LED turn the LED off by making the voltage LOW
delay(1000); // 等待1秒 wait for a second
}
3.2数字输入
硬件:开关

硬件连接上拉电阻
按键按下:2号引脚读取到低电平
按键松开:2号引脚读取到高电平
按键实验电路连接

//引脚2连接有按键开关,给它一个名字:
int pushButton = 2;
// the setup routine runs once when you press reset:
//当你按下复位按钮后,setup流程运行一次:
void setup() {
// initialize serial communication at 9600 bits per second:
//串口通讯初始化,每秒9600位
Serial.begin(9600);
// make the pushbutton's pin an input:
//设置按键引脚为输入
pinMode(pushButton, INPUT);
}
// the loop routine runs over and over again forever:
// loop 流程会永远的反复运行
void loop() {
// read the input pin:
//读取输入引脚:
int buttonState = digitalRead(pushButton);
// print out the state of the button:
// 显示按键状态
Serial.println(buttonState);
delay(1); // delay in between reads for stability 为确保程序稳定运行进行短暂停止
}
3.3 模拟输出
PWM原理、
以点亮led为例,在一个周期类,高电平所占的比例为led电压的比例,模拟输出255值对于引脚5V电压



硬件连接:


boolean pushButton1; // 创建布尔型变量用来存储按键开关1的电平状态
boolean pushButton2; // 创建布尔型变量用来存储按键开关2的电平状态
int ledPin = 9; //LED引脚号
int brightness = 128; //LED亮度参数
void setup() {
// put your setup code here, to run once:
pinMode(2, INPUT_PULLUP); //将引脚2设置为输入上拉模式
pinMode(8, INPUT_PULLUP); //将引脚8设置为输入上拉模式
pinMode(ledPin, OUTPUT); //将LED引脚设置为输出模式
Serial.begin(9600); //启动串口通讯
}
void loop() {
// put your main code here, to run repeatedly:
pushButton1 = digitalRead(2); //读取引脚2电平状态并将其赋值给布尔变量
pushButton2 = digitalRead(8); //读取引脚8电平状态并将其赋值给布尔变量
if (!pushButton1 && brightness > 0){ // 当按下按键开关1并且LED亮度参数大于0
brightness--; // 减低LED亮度参数
//(brightness-- 相当于 brightness = brightness - 1;)
} else if (!pushButton2 && brightness < 255) { //当按下按键开关2并且LED亮度参数小于255
brightness++; //增加LED亮度参数
//(brightness++ 相当于 brightness = brightness + 1;)
}
analogWrite(ledPin, brightness); //模拟输出控制LED亮度
Serial.println(brightness); //将LED亮度参数显示在串口监视器上
delay(10);
}
3.4 模拟输入


/*
模拟输入
本程序旨在演示如何使用analogRead()读取Arduino的引脚电平。
通过调节电位器, A0引脚的输入电压将在0V-5V之间。
该输入电压将被映射到数值0-1023之间,并显示在串口监视器中。

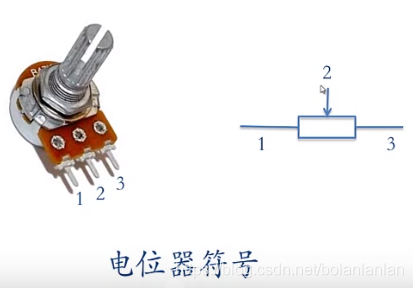

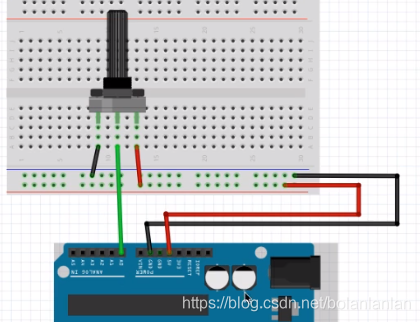

电路连接:
电位器中间引脚连接到模拟输入A0引脚
电位器两端引脚分别连接在Arduino +5V和接地引脚
*/
void setup() {
// 串口通讯初始化(9600 bps):
Serial.begin(9600);
}
void loop() {
// 读取模拟输入值:
int analogInputVal = analogRead(A0);
// 将结果通过串口监视器显示:
Serial.println(analogInputVal);

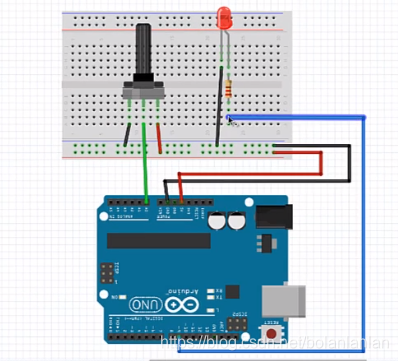

3.5 模拟输入输出

void setup() {
Serial.begin(9600); // 串口通讯初始化(9600 bps)
pinMode(9, OUTPUT); // 设置9号引脚为输出模式
}
void loop() {
int analogInputVal = analogRead(A0); // 读取模拟输入值
int brightness = map(analogInputVal, 0, 1023, 0, 255); //将模拟输入数值(0 - 1023)等比映射到模拟输出数值区间(0-255)内
analogWrite(9, brightness); //根据模拟输入值调节LED亮度
// 将结果通过串口监视器显示:
Serial.print("analogInputVal = ");
Serial.println(analogInputVal);
Serial.print("brightness = ");
Serial.println(brightness);
Serial.println("");
}
4.常用语法

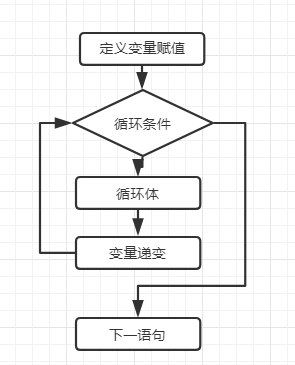

4.1 for(定义变量赋值;循环条件;变量递变)
{
循环体;
}

案例01
void setup() {
Serial.begin(9600);
}
void loop() {
int sum = 0;
for (int i = 1; i <= 50; i += 2 ) {
Serial.print("i=");
Serial.println(i);//打印变量
sum += i;
Serial.print("sum=");
Serial.println(sum);//打印计算结果
}
Serial.println("当前循环结束");
delay(3000);
}
案例02:当for内的三个语句均为空时则表示死循环,当循环条件为空时表示循环体进入死循环。
void setup() {
Serial.begin(9600);
}
void loop() {
int sum = 0;
for (; ; ) {
sum++;
Serial.print("sum=");
Serial.println(sum);
}
Serial.println("当前循环结束");
delay(10000);
}
4.2 while(循环条件){
循环体;
break;
}

while循环,实际为死循环,一般有两种方式跳出循环,1、可以通过循环条件判断,当循环条件为假时跳出循环。2、使用break语句跳出循环,break语句只能跳出当前循环,如果有多个循环,要跳出多个循环或者指定循环则需要对循环进行标记,for循环也是如此,详细见案例goto语句。3.如果需要跳出本次循环则需要continue语句。
总结:
跳出本次循环:continue
跳出当前循环:break
跳出指定循环:goto

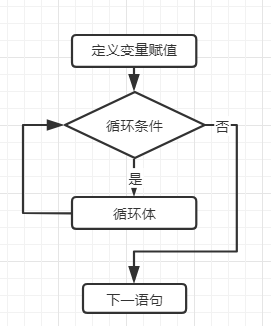

案例01:通过循环条件跳出循环。
void setup() {
Serial.begin(9600);
}
void loop() {
int sum = 0;
int i = 1;
while (i <= 50) {
Serial.print("i=");
Serial.println(i);
sum += i;
i++;
Serial.print("sum=");
Serial.println(sum);
}
Serial.println("当前循环结束");
delay(3000);
}

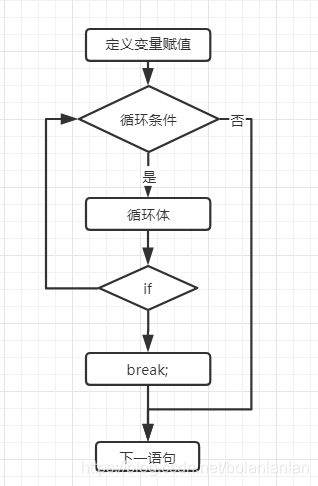

案例02 通过break语句跳出循环

void setup() {
Serial.begin(9600);
}
void loop() {
int sum = 0;
int i = 1;
while (true) {
Serial.print("i=");
Serial.println(i);
sum += i;
i++;
Serial.print("sum=");
Serial.println(sum);
if(i>50){//如果已经加到50则停止循环
break;
}
}
Serial.println("当前循环结束");
delay(3000);
}

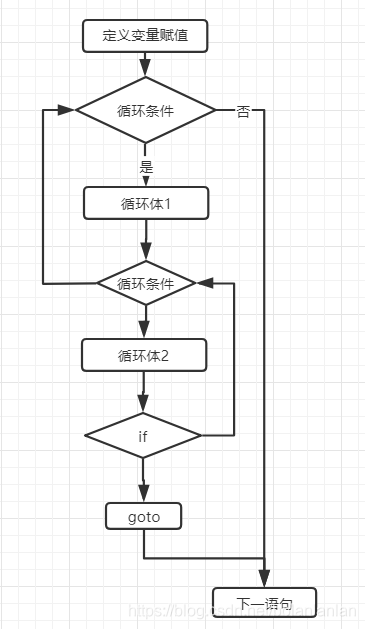

4.3 goto
常用于跳出循环,程序跳转到指定位置。

void setup() {
Serial.begin(9600);
}
void loop() {
int sum = 0;
int i = 1;
while (true) {
while (true) {
Serial.print("i=");
Serial.println(i);
sum += i;
i++;
Serial.print("sum=");
Serial.println(sum);
if (i > 50) {
goto here;
}
}
Serial.println("跳出第一个循环");
}
here:
Serial.println("跳出第二个循环");
delay(3000);
}

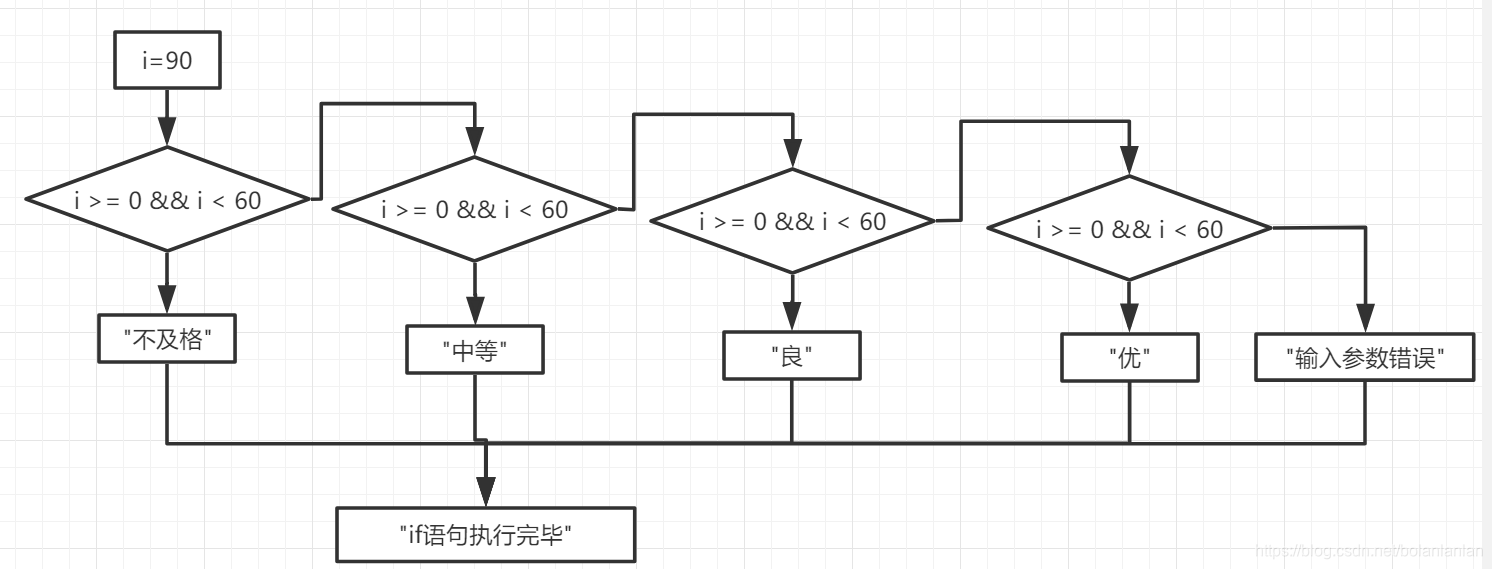

4.4 if语句
结构
if(条件){
执行体1;
}else{
执行体2;
}
案例01

void setup() {
Serial.begin(9600);
}
void loop() {
int i = 90;
if (i >= 0 && i < 60) {
Serial.println("不及格");
} else if (i > =60 && i <= 75 ) {
Serial.println("中等");
} else if (i > 75 && i <= 90) {
Serial.println("良");
} else if ( i > 90 && i <= 100) {
Serial.println("优");
} else {
Serial.println("输入参数错误且if语句已执行完毕");
}
Serial.println("if语句已执行完毕准备执行下一行程序");
}

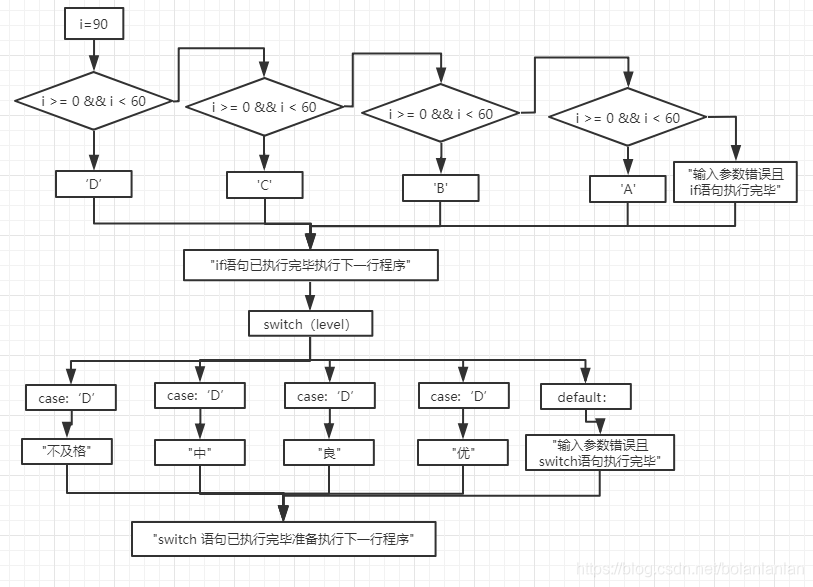

4.5 switch语句
结构:
switch (变量){
case 常量1:
执行体;
break;
ase 常量2:
执行体;
break;
…
}
变量只能为数字类型或char字符型,不能为字符串。
void setup() {
Serial.begin(9600);
}
void loop() {
int i = 90;
char level;
if (i >= 0 && i < 60) {
level = 'D';
} else if (i >= 60 && i <= 75 ) {
level = 'C';
} else if (i > 75 && i <= 90) {
level = 'B';
} else if ( i > 90 && i <= 100) {
level = 'A';
} else {
Serial.println("输入参数错误");
}
Serial.println("if语句执行完毕");
switch (level) {
case 'D':
Serial.println("不及格");
break;
case 'C':
Serial.println("中等");
break; \
case 'B':
Serial.println("良");
break;
case 'A':
Serial.println("优");
break;
default :
Serial.println("输入参数错误且switch语句执行完毕");
}
Serial.println("switch 语句已执行完毕准备执行下一行程序");
}
