IO虚拟化相关原理

1.0 直通对于虚拟io的支持

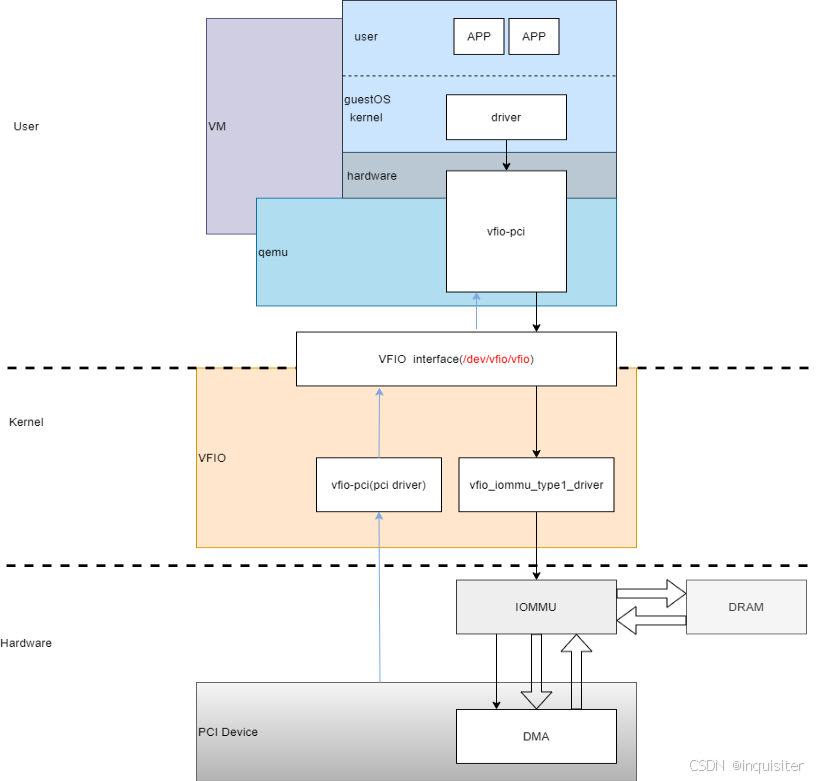

整体架构图：
### 直通技术（Passthrough）对虚拟化 I/O 的支持原理

在虚拟化场景中，设备直通（Device Passthrough） 是一种将物理设备直接分配给虚拟机（VM）的技术，使得虚拟机能够绕过 Hypervisor 的模拟层，直接控制硬件设备。这种技术显著提升了 I/O 性能（接近原生速度），常用于 GPU、NVMe 存储、高性能网卡等场景。其核心原理可分解为以下几个关键点：

1.1. 硬件支持：IOMMU 与中断隔离

(1) IOMMU（I/O 内存管理单元）

• 作用：IOMMU 提供 DMA 重映射 和 地址隔离，确保设备只能访问虚拟机显式申请的内存。
  • 地址翻译：设备发起的 DMA 请求中的 I/O 虚拟地址（IOVA）会被 IOMMU 转换为物理地址（PA）。
  • 权限控制：限制设备对内存的读写权限（如只读、不可执行）。
• 硬件实现：
  • Intel VT-d：通过 Root Table 和 Context Table 管理设备到域（Domain）的映射。
  • AMD-Vi：使用 Device Table 和 IO Page Table 实现类似功能。

(2) 中断隔离

• 中断重映射（Interrupt Remapping）：
  • 设备的中断请求（MSI/MSI-X）会被 IOMMU 重定向到虚拟机所属的 CPU 核心。
  • 防止设备直接向宿主机发送中断，确保中断隔离。
• 虚拟中断注入：Hypervisor（如 KVM）将设备中断转换为虚拟中断（如 KVM 的 IRQFD 机制），直接注入虚拟机。

---

1.2. 软件框架：VFIO 与用户态驱动

(1) VFIO（Virtual Function I/O）

• 功能：Linux 内核提供的 安全设备直通框架，通过以下机制支持直通：
  • 设备绑定：从宿主机解绑设备驱动，绑定到 vfio-pci 驱动。
  • DMA 映射：通过 vfio_dma_map 等接口管理 IOVA 到 PA 的映射（见前一回答）。
  • 中断转发：将设备中断路由到用户态（如 QEMU），再注入虚拟机。
• 安全性：
  • 用户态程序（如 QEMU）需显式申请 DMA 内存区域。
  • IOMMU 强制隔离，阻止设备越界访问。

(2) 用户态驱动协作

• QEMU/KVM 的角色：
  • 通过 VFIO 容器（Container） 管理设备的 DMA 空间和中断。
  • 将虚拟机的内存映射到设备的 IOVA 空间（通过 VFIO_IOMMU_MAP_DMA ioctl）。
• 设备配置空间模拟：
  • 对设备的 PCI 配置空间访问由 QEMU 拦截，部分字段（如 BAR）需模拟以适配虚拟机。

---

1.3. 直通工作流程（以 PCI 设备为例）

1. 设备初始化：

   • 宿主机加载 vfio-pci 驱动，解绑原生驱动（如 igb）。
   • 设备被标记为 vfio 管理模式，DMA 和中断由 VFIO 接管。

2. 虚拟机启动：

   • QEMU 通过 -device vfio-pci 参数将设备分配给虚拟机。
   • QEMU 调用 VFIO_GROUP_GET_DEVICE_FD 获取设备控制句柄。

3. 内存映射：

   • 虚拟机申请内存（如 mmap），QEMU 通过 vfio_dma_map 将其锁定并映射到设备的 IOVA 空间。
   • IOMMU 更新页表，建立 IOVA→PA 的转换关系。

4. 中断处理：

   • 设备触发中断 → IOMMU 重映射中断目标 CPU → Hypervisor 注入虚拟中断到虚拟机。
   • 虚拟机的中断处理程序直接响应设备中断。

5. DMA 操作：

   • 设备通过 DMA 直接读写虚拟机的内存（无需 Hypervisor 参与）。
   • IOMMU 确保 DMA 地址在映射范围内，且权限合法。

---

** 1.4. 性能优化技术**

(1) 减少 VM-Exit

• 避免配置空间模拟：对性能关键路径（如网卡的数据面），透传设备的 PCI 配置空间，减少退出到 Hypervisor 的开销。
• MSI-X 直通：允许设备中断直接路由到虚拟机，无需 Hypervisor 转发。

(2) 大页与 IOMMU 映射优化

• 大页支持：使用 2MB/1GB 大页减少 IOMMU 页表项数量，降低 TLB Miss 概率。
• 预映射连续内存：虚拟机申请物理连续的内存区域（如 DPDK 大页内存），减少 IOMMU 映射的碎片化。

(3) SR-IOV 硬件虚拟化

• 物理功能（PF）与虚拟功能（VF）：
  • PF 由宿主机管理，VF 直通给虚拟机。
  • 每个 VF 有独立配置空间、队列和中断，实现硬件级隔离。
• 优势：绕过软件虚拟化层，性能接近物理设备。

---

** 1.5. 安全与隔离机制**

• IOMMU 域隔离：每个虚拟机拥有独立的 IOMMU 域，设备只能访问所属域的内存。
• DMA 攻击防护：恶意设备无法绕过 IOMMU 访问其他虚拟机或宿主机的内存。
• 中断过滤：仅允许设备发送已注册的中断类型和向量。

---

** 1.6. 典型应用场景**

1. GPU 直通：虚拟机直接使用物理 GPU 进行图形渲染或计算（如 CUDA）。
2. 低延迟网络：SR-IOV 网卡直通（如 Mellanox ConnectX），用于 HFT 或 NFV。
3. 高性能存储：NVMe SSD 直通，避免虚拟磁盘层的性能损耗。

---

** 1.7与传统 PCI Passthrough 的对比**

特性	VFIO-PCI	传统 PCI Passthrough（如 pci-stub）
安全性	依赖 IOMMU，隔离 DMA	无 IOMMU 保护，DMA 不安全
性能	接近原生	原生
多设备支持	支持设备组（Device Group）	单设备直通
中断处理	支持直接注入虚拟机	依赖宿主机转发
适用场景	生产环境	测试环境（非安全场景）

---

7.0 Root Table 和 Context Table 管理设备到域（Domain）的映射过程

2 通过 Root Table 和 Context Table 管理设备到域的映射（Intel VT-d 实现）

Intel VT-d 技术通过 Root Table 和 Context Table 实现设备到虚拟机域（Domain）的映射，其核心是通过硬件表结构将 PCI 设备与内存隔离域（IOMMU Domain）关联。以下是详细流程和伪代码演示。

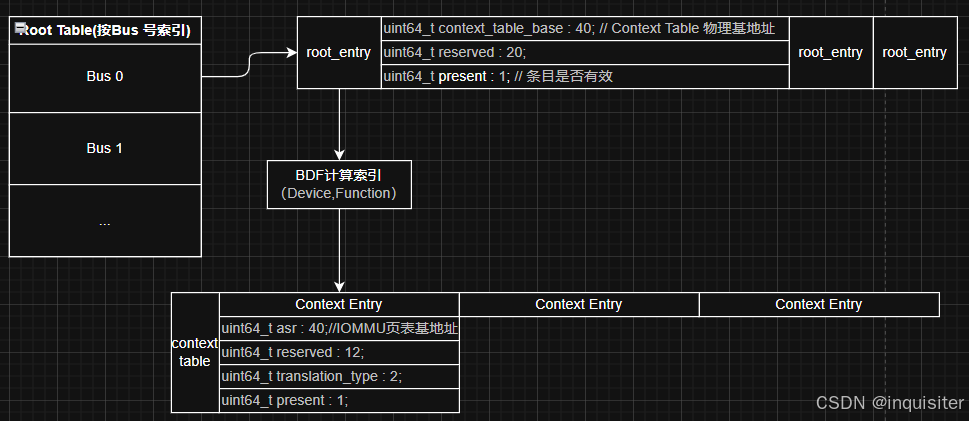

** 2.1. 硬件表结构定义**

(1) Root Table

• 作用：每个 PCI Segment（总线组）对应一个 Root Table，用于索引设备所属的 Context Table。
• 结构：
  • Root Table 是一个数组，每个条目（Root Entry）对应一个 PCI Bus 编号。
  • 每个 Root Entry 包含 Context Table 的基地址（Context Table Pointer）和有效位（Present）。
• 格式（简化）：

struct root_entry {
      uint64_t context_table_base : 40; // Context Table 物理基地址
      uint64_t reserved : 20;
      uint64_t present : 1;            // 条目是否有效
  };

(2) Context Table

• 作用：每个 Context Table 条目（Context Entry）对应一个 PCI 设备（由 Bus/Device/Function 标识），定义设备所属的域（Domain）和地址转换规则。
• 结构：
  • 每个 Context Entry 包含域的地址空间根指针（ASR，即 IOMMU 页表基地址）、权限控制位等。
• 格式（简化）：
  struct context_entry {
  uint64_t asr : 40; // 地址空间根指针（IOMMU 页表基地址）
  uint64_t reserved : 12;
  uint64_t translation_type : 2; // 地址转换类型（如 Passthrough、Nested）
  uint64_t present : 1; // 条目是否有效
  };

** 2.2. 映射流程（以 PCI 设备直通为例）**

步骤 1：初始化 Root Table

1. 操作系统为每个 PCI Segment 分配 Root Table 的物理内存。
2. 遍历所有 PCI Bus，填充 Root Table 条目：
   • 设置 context_table_base 指向对应的 Context Table。
   • 设置 present 位为有效。

步骤 2：创建 Context Table

1. 当设备需要直通给虚拟机时，分配一个 Context Table。
2. 根据设备的 BDF（Bus/Device/Function）计算在 Context Table 中的索引：
   • 索引公式：index = (Device Number << 3) | Function Number
3. 填充 Context Entry：
   • asr：设置为虚拟机域的 IOMMU 页表基地址。
   • translation_type：设置为直通模式（如 TT_PASSTHROUGH）。
   • present：置 1。

步骤 3：绑定设备到 Domain

1. 虚拟机启动时，Hypervisor（如 KVM）为虚拟机分配一个 IOMMU Domain。
2. 通过 Intel VT-d 寄存器（如 DMAR_RTADDR_REG）设置 Root Table 的物理地址。
3. 设备发起 DMA 请求时，IOMMU 根据 Root Table → Context Table → Domain 的路径完成地址转换。

---

** 2.3. 伪代码示例**

以下是概念性伪代码，展示 Root Table 和 Context Table 的初始化与绑定逻辑（实际代码在 Linux 内核的 drivers/iommu/intel/iommu.c 中）：

(1) Root Table 初始化

// 分配 Root Table 物理内存
struct root_entry *root_table = alloc_phys_page();

// 遍历所有 PCI Bus，初始化 Root Table
for (int bus = 0; bus < MAX_BUS; bus++) {
    struct context_entry *ctx_table = alloc_phys_page(); // 分配 Context Table
    root_table[bus].context_table_base = virt_to_phys(ctx_table);
    root_table[bus].present = 1;
}

// 将 Root Table 基地址写入 VT-d 寄存器
writeq(virt_to_phys(root_table), DMAR_RTADDR_REG);

(2) 设备绑定到 Domain

// 获取设备的 BDF（Bus 1, Device 2, Function 0）
uint16_t bus = 1, dev = 2, func = 0;

// 计算 Context Table 索引
int ctx_index = (dev << 3) | func;

// 获取对应的 Context Table
struct context_entry *ctx_table = root_table[bus].context_table_base;

// 填充 Context Entry
ctx_table[ctx_index].asr = domain->iommu_pgtbl_base; // 虚拟机域页表基地址
ctx_table[ctx_index].translation_type = TT_PASSTHROUGH;
ctx_table[ctx_index].present = 1;

// 刷新 IOMMU TLB
iommu_flush_cache();

** 2.4. 地址转换流程**

1. 设备发起 DMA 请求：
   • PCI 设备生成 DMA 请求，携带 I/O 虚拟地址（IOVA）。
2. Root Table 查找：
   • IOMMU 根据 PCI Bus 号索引 Root Table，获取 Context Table 基地址。
3. Context Table 查找：
   • 根据设备 BDF 计算索引，找到对应的 Context Entry。
4. 地址转换：
   • 使用 Context Entry 中的 asr（IOMMU 页表基地址）和 IOVA，查询多级页表，得到物理地址（PA）。
5. 权限检查：
   • 检查 Context Entry 中的权限位（如读/写），若非法则触发错误。

---

** 2.5. 实际代码参考（Linux 内核）**

在 Linux 内核中，Intel IOMMU 的实现位于 drivers/iommu/intel/iommu.c：

• Root Table 初始化：intel_iommu_init() → iommu_init_domains()
• Context Entry 填充：domain_context_mapping() → context_set_address_root()
• 地址转换：__iommu_dma_map() → intel_map_page()

关键代码片段：
// 绑定设备到 Domain（drivers/iommu/intel/iommu.c）
static int domain_context_mapping(struct dmar_domain *domain, struct device *dev)
{
    struct context_entry *context;
    unsigned long flags;
    int ret;

    // 获取设备的 BDF
    bus = dev->bus->number;
    devfn = dev->devfn;

    // 获取 Context Table
    context = get_context_addr(dmar_domain, bus, devfn);

    // 设置 Context Entry
    context_set_address_root(context, domain->pgd);
    context_set_translation_type(context, PASSTHROUGH);
    context_set_present(context);

    // 刷新缓存
    iommu_flush_context(domain->iommu, domain->id, bus, devfn);
    return 0;
}

** 2.6. 总结**

通过 Root Table → Context Table → Domain 的层级映射，Intel VT-d 实现了：

1. 设备隔离：每个设备绑定到独立的 Domain，限制其 DMA 范围。
2. 地址转换：IOVA 到 PA 的转换由硬件自动完成，性能接近原生。
3. 权限控制：通过 Context Entry 中的权限位限制设备的读写操作。

此机制是虚拟机设备直通（如 VFIO）的硬件基础，确保了安全性与高性能的平衡。

3.0 vfio_dma_map分析

3.1. VFIO 框架背景

VFIO（Virtual Function I/O）是 Linux 内核提供的 用户态设备直通框架，允许用户态程序（如 QEMU）直接控制 PCI/PCIe 设备，同时通过 IOMMU（如 Intel VT-d、AMD-Vi）保证安全性。其核心功能包括：

• DMA 重映射：将设备 DMA 的 I/O 虚拟地址（IOVA）转换为物理地址（PA）。
• 中断隔离：防止设备直接向主机发起中断。
• 内存保护：确保设备只能访问用户态显式映射的内存区域。

vfio_dma_map 是 VFIO 实现 DMA 地址映射的核心接口。

---

3.2. vfio_dma_map 函数逻辑解析

函数原型

int vfio_dma_map(struct vfio_iommu *iommu, dma_addr_t iova,
                unsigned long vaddr, size_t size, int prot);

• 参数解析：
  • iommu：指向 VFIO IOMMU 实例的指针，管理 DMA 地址空间。
  • iova：设备视角的 I/O 虚拟地址（起始地址）。
  • vaddr：用户态内存的虚拟地址（需已通过 mmap 映射）。
  • size：映射的内存区域大小。
  • prot：保护标志（如 IOMMU_READ、IOMMU_WRITE）。

核心逻辑流程

1. 参数合法性检查：

   • 验证 iova 和 size 是否对齐到 IOMMU 页大小（例如 4KB）。
   • 检查 vaddr 对应的用户内存是否已被锁定（通过 mlock 或 VFIO 自动锁定机制），防止换出。

2. 内存锁定（Pin）：

   • 调用 vfio_pin_pages 锁定用户内存的物理页，确保 DMA 期间物理地址不变。
   • 若内存为匿名映射或文件映射，可能触发缺页异常并分配物理页。

3. IOMMU 页表更新：

   • 通过 IOMMU 驱动（如 intel_iommu_map）建立 iova 到物理地址的映射。
   • 若支持嵌套页表（如 SVM），可能更新 PASID 表。

4. 反向映射维护：

   • 将 iova 映射关系记录到 VFIO 的 dma_list 红黑树中，用于快速查找和冲突检测。

5. TLB 刷新：

   • 调用 iommu_flush_iotlb 刷新设备侧的 TLB 缓存，确保新映射立即生效。

---

3.3. 关键设计原理

(1) IOVA 隔离性

• IOVA 空间分区：每个 VFIO 容器（Container）拥有独立的 IOVA 空间，避免不同虚拟机或用户进程间的 DMA 地址冲突。
• 红黑树冲突检测：在 dma_list 中检查新映射的 iova 范围是否与已有映射重叠，确保安全性。

(2) 物理内存锁定

• 防止换页：DMA 操作是异步的，若内存被换出会导致设备写入错误地址。vfio_pin_pages 通过增加页的引用计数锁定内存。
• 大页优化：自动合并连续物理页，尝试使用 2MB/1GB 大页减少 IOMMU 页表项数量。

(3) IOMMU 交互

• 地址转换粒度：IOMMU 页表通常以 4KB 为粒度，但支持大页映射以提高性能。
• 安全扩展：
  • 支持 IOMMU_CACHE 控制缓存一致性（如 WC/WT/UC）。
  • 启用 IOMMU_PRIV 标志时，仅允许特权 DMA 请求（需硬件支持）。

(4) 性能权衡

• 延迟敏感：vfio_dma_map 的调用频率直接影响虚拟机启动速度和设备性能，需尽量减少小规模映射。
• 批量映射优化：用户态应尽量合并多次 VFIO_IOMMU_MAP_DMA ioctl 调用，减少上下文切换开销。

---

3.4. 典型代码路径

以 Intel IOMMU 为例，调用链如下：

vfio_dma_map()
  -> vfio_pin_pages()              // 锁定物理内存
  -> iommu_map()                   // 调用 IOMMU 驱动
     -> intel_iommu_map()          // Intel IOMMU 实现
        -> domain_pfn_mapping()    // 更新页表
  -> vfio_link_dma()               // 记录到 dma_list
  -> iommu_flush_iotlb()           // 刷新 TLB

---

3.5. 安全与隔离

• DMA 攻击防护：通过 IOMMU 强制设备仅能访问显式映射的 IOVA 区域，阻止恶意设备读取任意主机内存。
• 权限控制：prot 参数限制设备对内存的读写权限，例如只允许 DMA 读不可写。
• 地址空间隔离：不同 VFIO 容器的 IOVA 空间完全隔离，避免跨虚拟机 DMA 干扰。

---
