12 bit SAR ADC 的INL和DNL仿真

ADC的INL积分非线性，DNL微分非线性的仿真

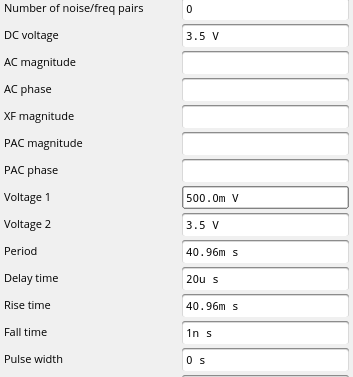

1.1 12bit SAR ADC，采样频率2MHz，20个ADC时钟为1个采样周期，采样周期10us。输入采样信号0.5~3.5V，采4096个点，周期40.96ms。给定斜坡输入信号，如下图1。

图1

1.2 仿真tran时间设置51ms；（实际仿真时间跑了大概36小时）

图2

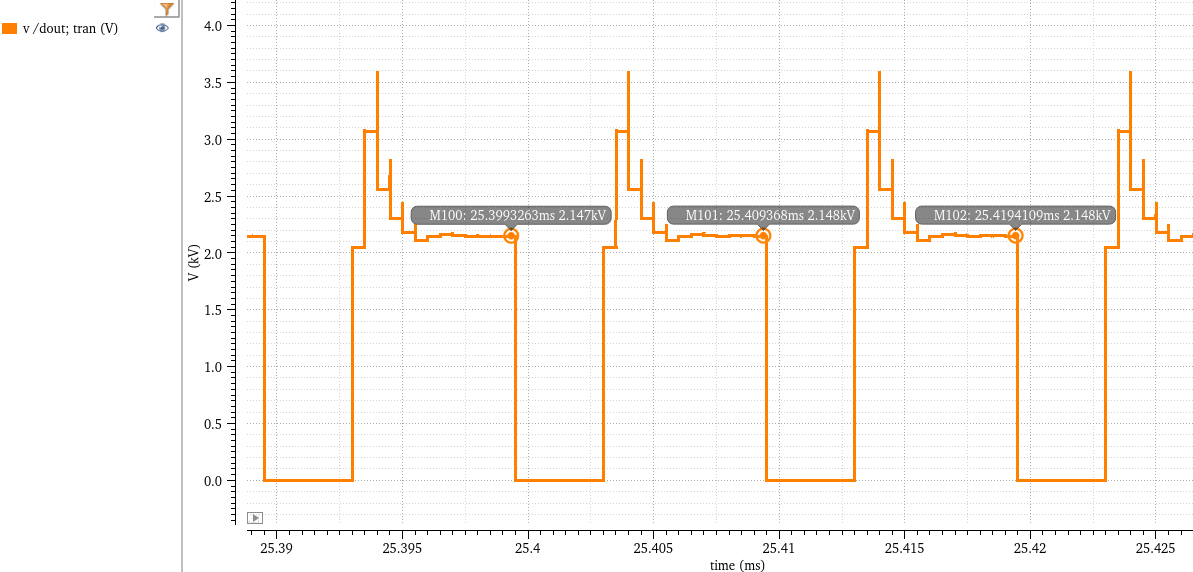

1.3 仿真结果输出12位数字码，以及转换成10进制的dout波形

图3

1.4 使用cadence自带的inl函数计算

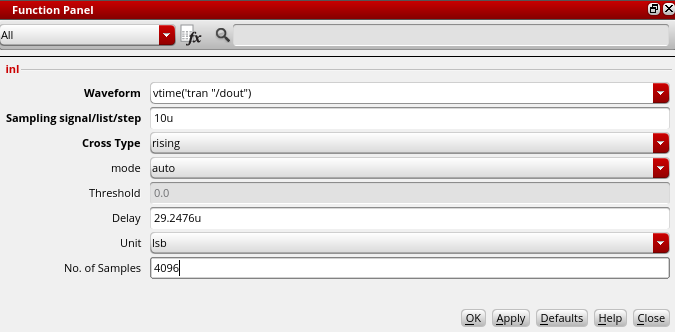

sampling step为采样周期；cross type选rising；mode选auto；Delay为dout第一个稳定的采样点；unit选lsb；number为4096。设置完，点击apply，在图5中出现表达式，plot波形。

图4

图5

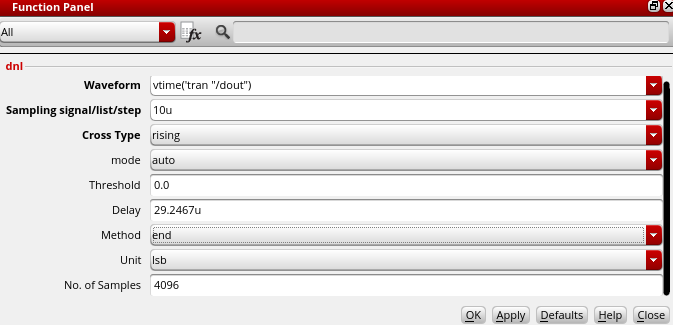

1.5 同理DNL设置，在caculator中，如图6，然后plot波形

图6

1.6 可得到INL和DNL波形，查看最大值和最小值，确认范围

我的仿真结果INL范围为±1.5LSB；DNL范围-1LSB到﹢0.5LSB。
