Revit二开--剪切专题之四

本文介绍了Revit二次开发中如何实现基于面、墙或楼板的空心族自动剪切。通过创建基于面的族,设置空心拉伸并进行剪切操作,加载到项目后能自动在墙或楼板上形成洞口。程序实现方面,可通过在指定位置创建族来完成剪切效果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Revit二开–放置基于面或基于墙或基于楼板的空心族

Revit二次开发课程(http://bimdp.ke.qq.com
在revit的开发过程中用到的剪切有很多种,例如,墙和梁的剪切,洞口和墙的剪切,空心族的剪切等等,每种剪切采用的方法并不一样。

本节说明的是基于面,基于墙,基于楼板的空心族,直接放置时会自动剪切放置主体。

放置基于面或基于墙或基于楼板的空心族

我们在创建族的时候 创建基于面的族放置空心实体,然后在族里面做剪切,并选中 加载时剪切的空心选项,这样在放置族的时候就会自动剪切。ok 步骤如下

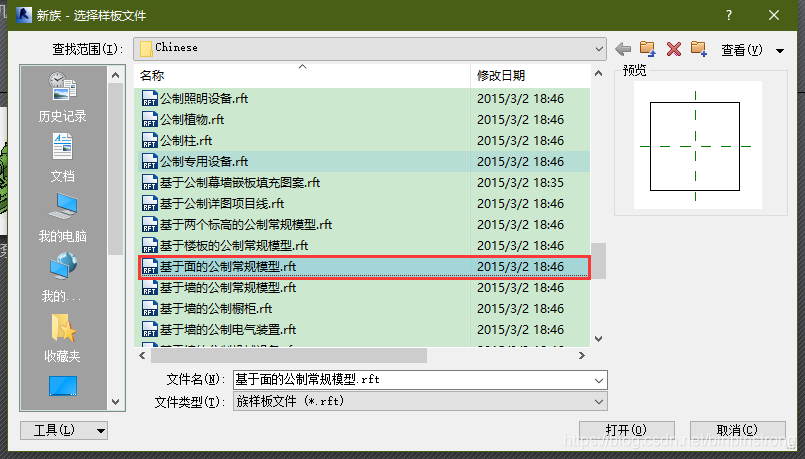

一、创建基于面的族
在这里插入图片描述

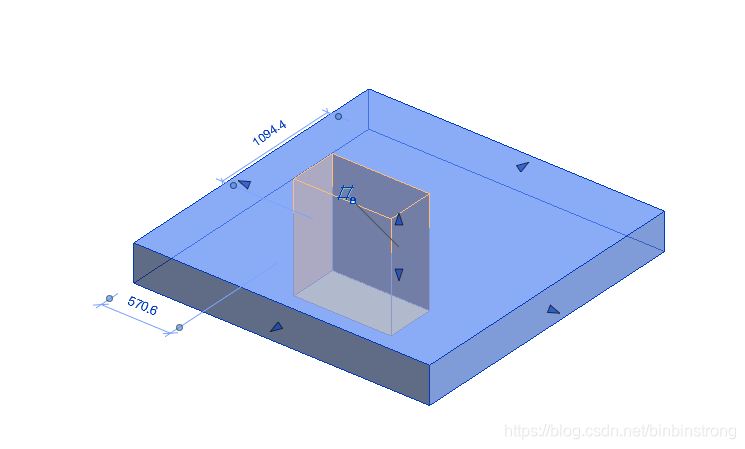

二、创建空心拉伸

在这里插入图片描述
三、用空心体剪切族自带的附着面实体

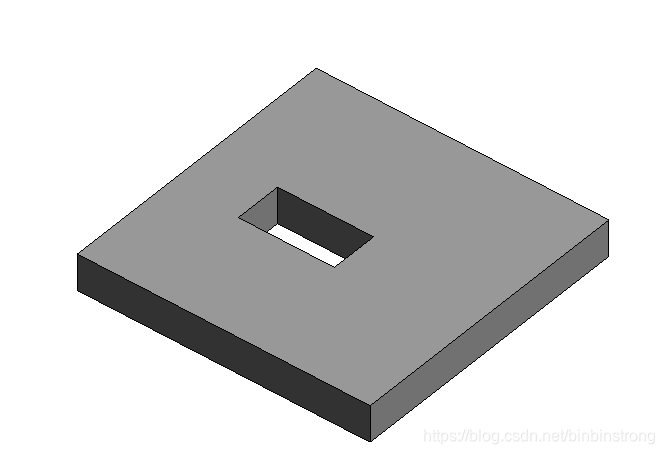

呐~~剪切结果这样子

在这里插入图片描述

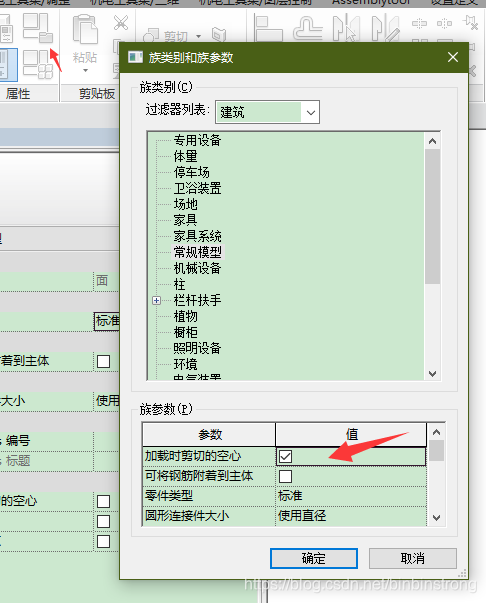

四、设置
在这里插入图片描述
五,这就ok了,把族加载到项目文档,然后找一面墙,放在上面就会扣一个洞洞~~

喂 !对了不是说用程序来做吗……

这里我们
