Revit二开——Revit族"连接件说明"参数的获取

Revit族“连接件说明”参数在项目文档中获取的方法：
1.连接件说明参数 如下图所示（参数值为 aaa）
在这里插入图片描述

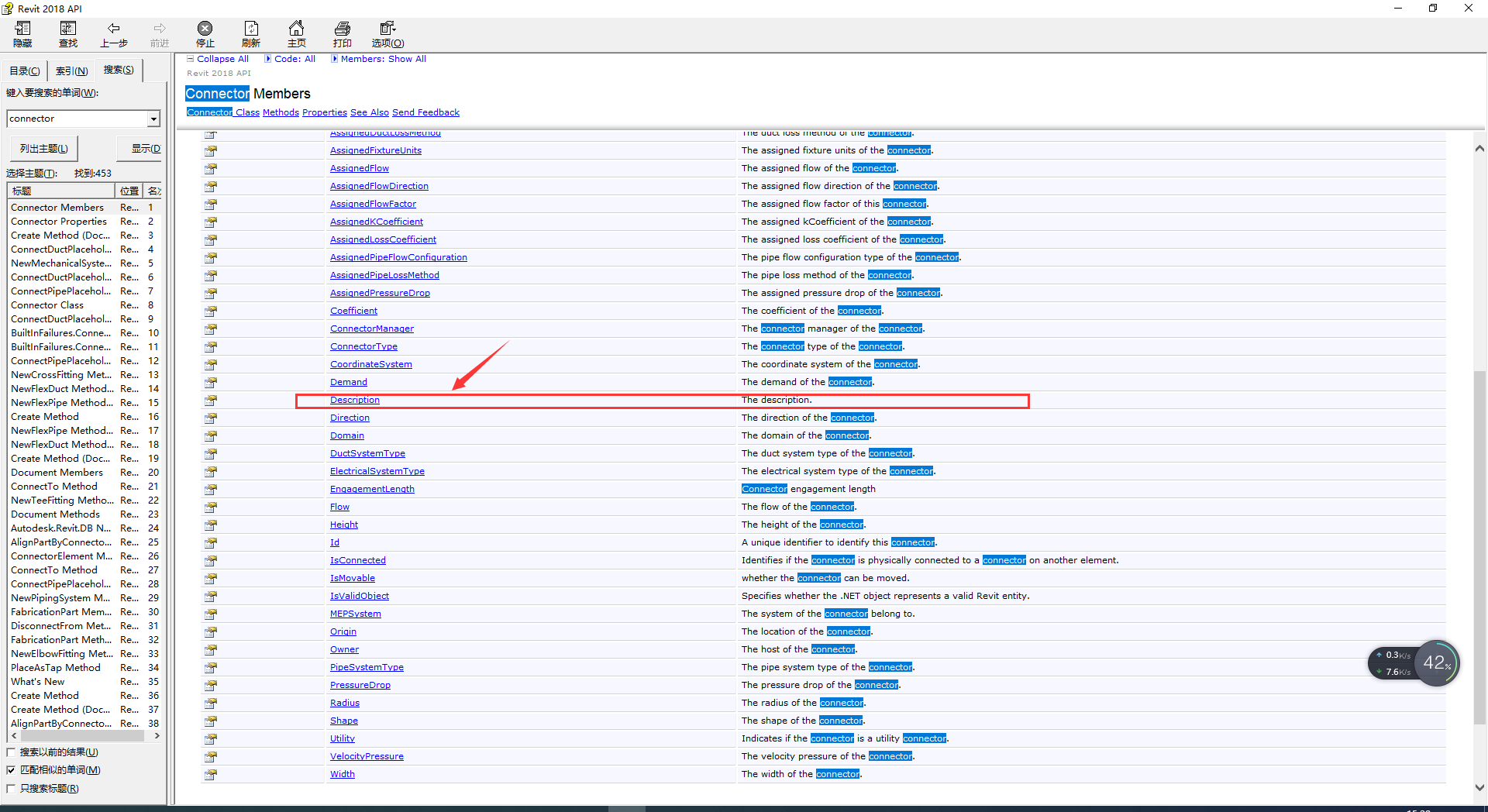

2.编程时获取族的connectors 然后遍历所有的连接件，判断其description属性
在这里插入图片描述

更多Revit二开知识尽在唐僧课堂！
