电阻

1.电阻：在物理学中表示为导体对电流阻碍作用的大小。
2.电阻由导体两端的电压U和与通过电流I的比值来定义。

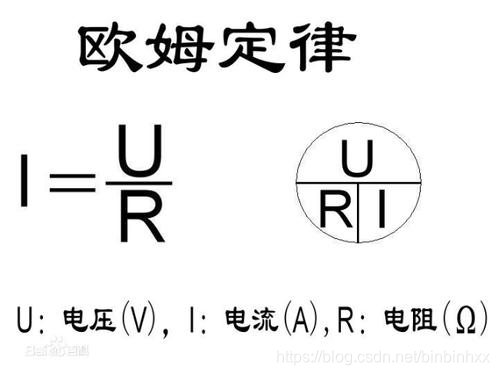

3.欧姆定律：

4.日常生活中的电阻更多指的是电阻器，是电子电路中最常见的元器件之一。
电阻器按照材料来分常见的有 ：

a.金属膜电阻

b.碳膜电阻

c.线绕电阻

d.水泥电阻

5按照阻值特性又分为：
固定电阻、可调电阻、特种电阻、比较敏感电阻。
a.固定电阻向金属膜电阻、碳膜电阻、线绕电阻、水泥电阻都有固定阻值。

b.可调电阻常见的有：
电位器：

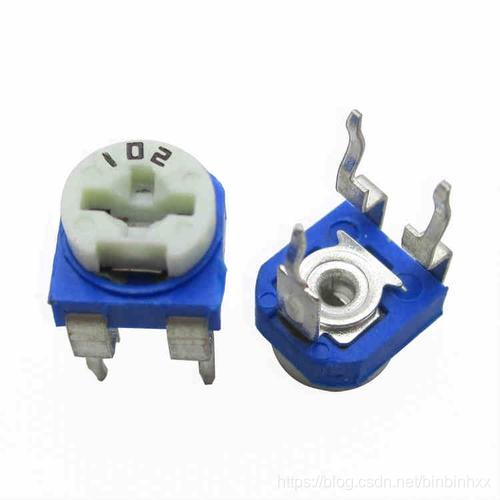

蓝白卧式电位器：

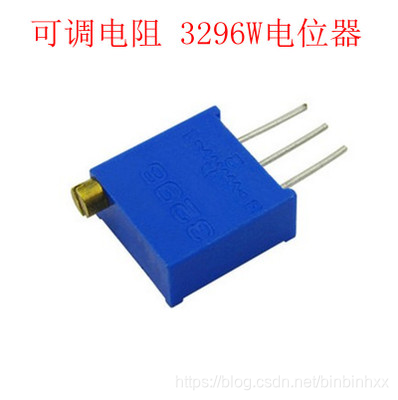

精密多圈电位器

c.特种电阻常见的有：
光敏电阻：

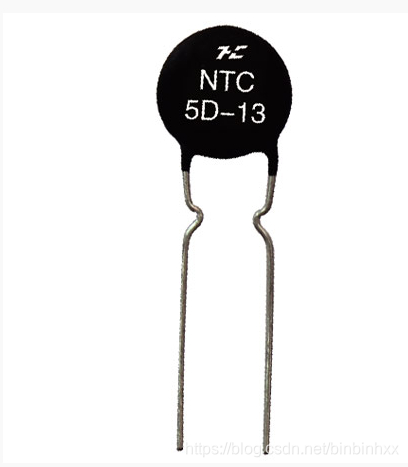

热敏电阻：

6.按照安装方式可以分为直插电阻和贴片电阻

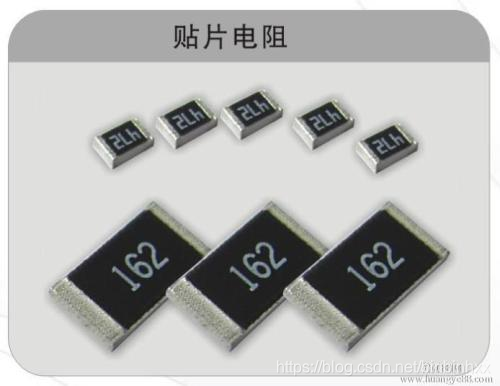

前面的电阻都是直插电阻，贴片电阻如下图：

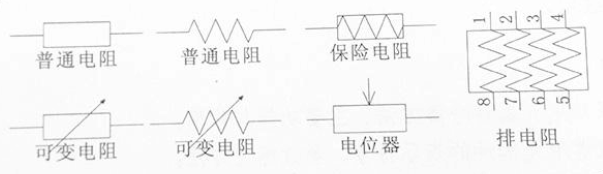

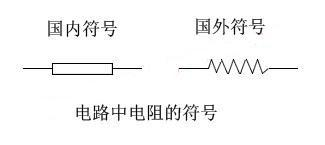

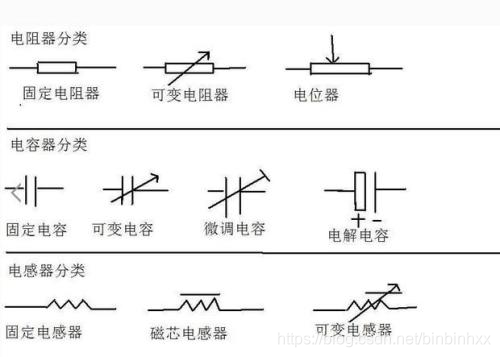

7.电阻在电路中的表示符号：

8.电阻单位换算：
1KΩ=1000Ω，1MΩ=1000KΩ。

导体的电阻越du大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般dao不同，电阻是导体本身的一种性质。导体的电阻通常用字母R表示，电阻的单位是欧姆，简称Ω。

当导体两端的电压一定时，电阻愈大，通过的电流就愈小；反之，电阻愈小，通过的电流就愈大。因此，电阻的大小可以用来衡量导体对电流阻碍作用的强弱，即导电性能的好坏。电阻的量值与导体的材料、形状、体积以及周围环境等因素有关。

9、电阻的阻值标法通常有：直标法、色环法、数字法

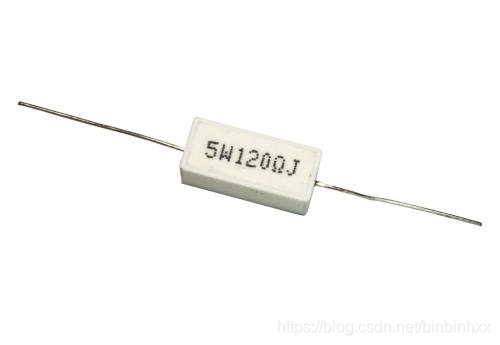

线绕电阻和水泥电阻通常使用直标法：


10.数值法为有数字的直接读取数据：
如贴片电阻写了103
那么它的阻值为：10×10³=10KΩ；
104就是10×10⁴=100KΩ；

11、色环法分为四环和五环，简易判断色环电阻只需背出：

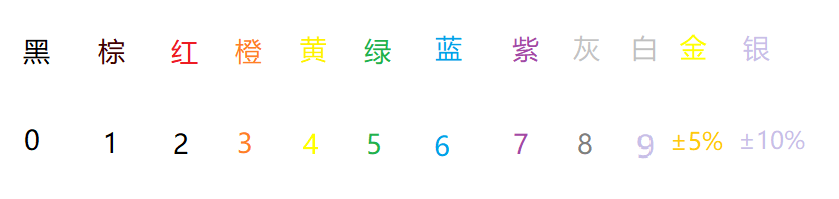

黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 其对应的数字分别为0 1 2 3 4 5 6 7 8 9 对应的公差分别是正负百分之五，正负百分之十；
如下图所示：


色环电阻读前面两环，第三环为倍乘数(10的n次幂)，第四环为公差，一般来说表示公差的色环离其他几个环比较远并且比较宽一些。
判断好方向之后就可以从左往右读数。

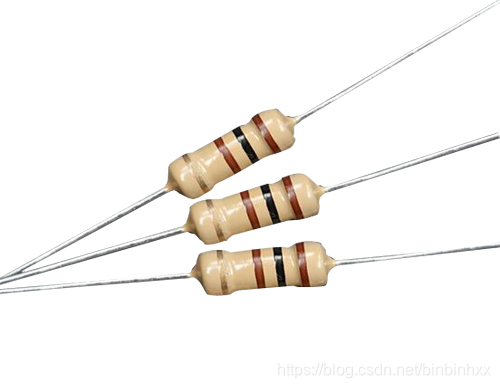

比如下图的碳膜电阻观察最后一环金色这一环离前面几环比较远，那么金色这一环就是尾巴部分，从左往右读数：


从左往右颜色分别为： 棕色 黑色 橙色 最后一环公差为金。
我们对照下图

棕色：1；
黑色：0；
橙色：3；
由于第三环为倍乘数(10的n次幂)，所以第三环橙色就是10³，读出来就是10×10³=10K

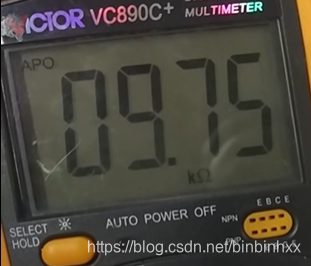

用数字万用表来验证：
测出来读数为9.75K

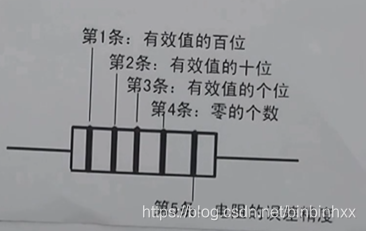

同理，五环电阻读前面3环，第四环为倍乘数(10的n次幂)，第五环为公差。

金属膜电阻：
如下图 最后一环棕色的一环里其他环比较远 所以，棕色这一边是尾部，只要从左往右读数即可。

从左往右分别是
棕色：1;
黑色：0;
黑色：0；
红色：2；
红为倍乘数(10的n次幂)就是10²
那这个金属膜电阻的阻值就是100×10²也是等于10K；

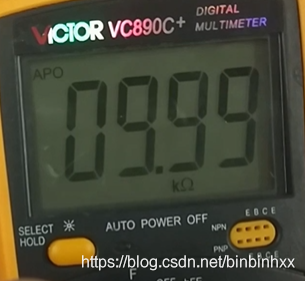

用数字万用表验证一下 如下图所示 可以看到数字万用表为 9.99K


由此可以看出金属膜电阻要比碳膜电阻误差要小。

五环电阻：

下图中棕色这一环比其他环离得远，判断棕色这一边为尾部，把电阻调过来从左到右读数

从左往右读数分别为：
黄：4；
红：2；
黑：0；
红：2；
第四环表示倍乘是10²
读出来的阻值就为420×10²=42K

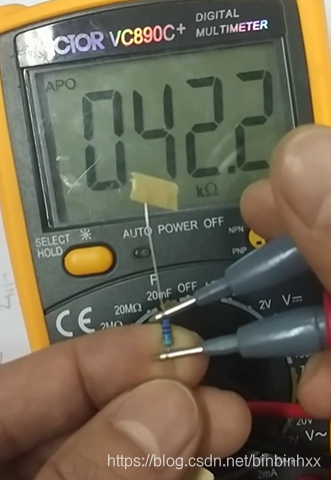

可以看到万用表读出来的值为42.2K

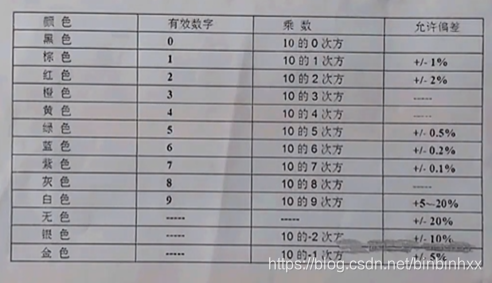

参照下表勤加练习就可以轻松算出色环电阻阻值啦~
