前言

本章介绍使用STM32CubeMX对RTC进行配置的方法,RTC的原理、概念和特点,配置各个步骤的功能,并通过实验方式验证。

一、什么是RTC?

RTC (Real Time Clock),实质是一个 掉电后还继续运行的定时器。从定时器的角度来说,相对于通用定时器 TIM 外设,它十分简单,只有很纯粹的计时和触发中断的功能;但从掉电还继续运行的角度来说,它却是 STM32 中唯一一个具有如此强大功能的外设。所以 RTC外设的复杂之处并不在于它的定时功能,而在于它掉电还继续运行的特性。

当主电源 VDD 断开的情况,为了 RTC 外设掉电继续运行,必须接上锂电池通过 VBAT 引脚给RTC供电。
当主电源 VDD 有效时,由 VDD 给 RTC 外设供电;

无论由什么电源供电, RTC 中的数据都保存在属于 RTC 的备份域中,若主电源 VDD 和 VBAT 都掉电,那么备份域中保存的所有数据将丢失。备份域除了 RTC 模块的寄存器,还有 42 个 16 位的寄存器可以在 VDD 掉电的情况下保存用户程序的数据,系统复位或电源复位时,这些数据也不会被复位。

RTC时钟源

RTC时钟源有三种:高速外部时钟、低速内部时钟 LSI 、低速外部时钟 LSE;使 HSE分频时钟或 LSI 的话,在主电源 VDD 掉电的情况下,这两个时钟来源都会受到影响,因此没法保证 RTC 正常工作。因此 RTC 一般使用低速外部时钟 LSE,在设计中,频率通常为实时时钟模块中常用的 32.768KHz,这是因为 32768 = 2^15,分频容易实现,所以它被广泛应用到 RTC 模块。

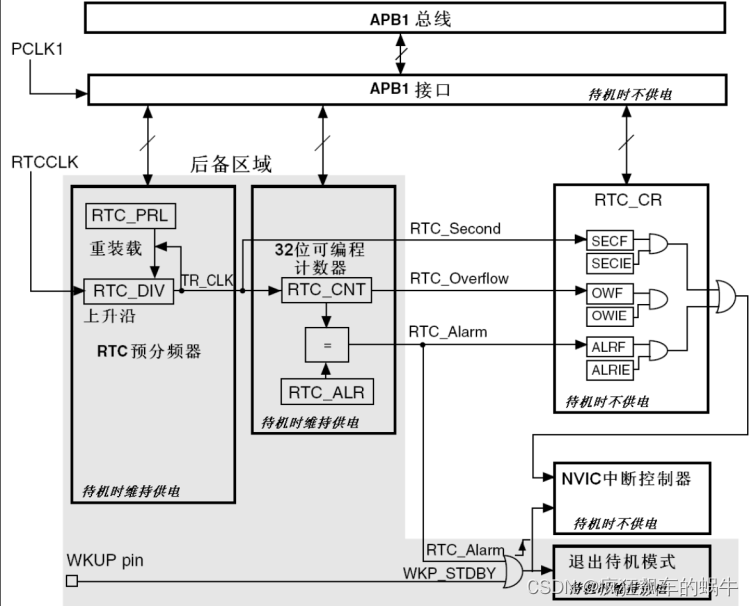

下面是RTC的框图
RTC框图

RTC备份域

框图中浅灰色的部分都是RTC备份域,在 VDD 掉电时可在 VBAT 的驱动下继续运行。这部分仅包括 RTC 的分频器,计数器,和闹钟控制器。若 VDD 电源有效, RTC 可以触发 RTC_Second(秒中断)、 RTC_Overflow(溢出事件) 和 RTC_Alarm(闹钟中断)。

从结构图可以分析到,其中的定时器溢出事件无法被配置为中断。若 STM32 原本处于待机状态,可由闹钟事件或 WKUP 事件 (外部唤醒事件,属于 EXTI 模块,不属于 RTC) 使它退出待机模式。闹钟事件是在计数器 RTC_CNT的值等于闹钟寄存器 RTC_ALR 的值时触发的。在备份域中所有寄存器都是 16 位的, RTC 控制相关的寄存器也不例外。它的计数器 RTC_CNT 的32 位由 RTC_CNTL 和 RTC_CNTH 两个寄存器组成,分别保存定时计数值的低 16 位和高 16 位。在配置 RTC 模块的时钟时,通常把输入的 32768Hz 的 RTCCLK 进行 32768 分频得到实际驱动计数器的时钟 TR_CLK = RTCCLK/32768= 1 Hz,计时周期为 1 秒,计时器在 TR_CLK 的驱动下计数,即每秒计数器 RTC_CNT 的值加 1。

二、实验过程

1.CubeMX配置

选择芯片stm32f103c6t6,新建工程

在这里插入图片描述

设置时钟源,最小系统外部晶振8Mhz,作为外部高速HSE时钟源。由于没有外接外部低速晶振,这里低速时钟源选择旁路时钟源。

在这里插入图片描述

配置时钟树,这里使用官方推荐的配置

在这里插入图片描述
在这里插入图片描述
USART1的参数配置如下,波特率115200,传输数据长度为8 Bit,奇偶检验无,停止位1.其他参数默认
在这里插入图片描述
RTC配置
在这里插入图片描述
Code Generator中设置只拷贝使用到的库,分离.c和.h文件
在这里插入图片描述

设置好项目名称和路径,点击GENERATE CODE即可,生成后使用keil5 IDE打开。

在这里插入图片描述

2.代码实现

在usart.c文件后面添加如下代码,代码中添加了#ifdef宏定义进行条件编译,如果使用GUNC编译,则PUTCHAR_PROTOTYPE 定义为int __io_putchar(int ch)函数,否则定义为int fputc(int ch, FILE *f)函数。

/* USER CODE BEGIN 0 */
#include "stdio.h"
#ifdef __GNUC__
  /* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf
     set to 'Yes') calls __io_putchar() */
  #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
  #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
/**
  * @brief  Retargets the C library printf function to the USART.
  * @param  None
  * @retval None
  */
PUTCHAR_PROTOTYPE
{
  /* Place your implementation of fputc here */
  /* e.g. write a character to the EVAL_COM1 and Loop until the end of transmission */
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);

  return ch;
}
/* USER CODE END 0 */

main函数如下,每秒串口打印一次:

RTC_DateTypeDef sdatestructure;
RTC_TimeTypeDef stimestructure;

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    HAL_RTC_GetTime(&hrtc, &stimestructure, RTC_FORMAT_BIN);
    /* Get the RTC current Date */
    HAL_RTC_GetDate(&hrtc, &sdatestructure, RTC_FORMAT_BIN);
    /* Display date Format : yy/mm/dd */
    printf("%02d/%02d/%02d\r\n",2000 + sdatestructure.Year, sdatestructure.Month, sdatestructure.Date);
    /* Display time Format : hh:mm:ss */
    printf("%02d:%02d:%02d\r\n",stimestructure.Hours, stimestructure.Minutes, stimestructure.Seconds);
	HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}

3.实验结果

在这里插入图片描述

总结

本章介绍了RTC进行配置的方法,原理、概念和特点,配置各个步骤的功能,并通过实验方式验证。

### 使用STM32CubeMX配置RTC(实时时钟) #### 配置概述 为了成功配置STM32微控制器上的RTC模块,需借助STM32CubeMX工具完成初步设置。此过程涉及多个方面,包括但不限于时钟源的选择、初始化参数设定以及必要的中断使能。 #### RTC时钟源选择 在STM32CubeMX界面内,当涉及到RTC配置时,可以选择不同的时钟源来驱动RTC工作。通常情况下,默认选用的是LSE (Low Speed External),即外部低速晶体振荡器,频率为32.768kHz[^3]。然而,对于某些特定型号如STM32G系列,则可能支持使用LSI (Low Speed Internal)作为替代方案,其典型频率约为32kHz。需要注意的是,在选择内部振荡器的情况下,用户应当自行调整相应的预分频系数以匹配所需的精度需求。 #### 中断与唤醒功能启用 为了让RTC具备定时触发事件的能力,比如每秒钟产生一次中断信号用于更新时间戳或是执行周期性的任务处理逻辑,必须确保已正确启用了对应的中断选项。这一步骤至关重要,因为只有这样才能够保证后续程序能够响应由RTC发出的时间脉冲而采取行动[^4]。 #### 实际操作指南 1. 打开STM32CubeMX软件并导入目标MCU型号; 2. 导航至“Clock Configuration”页面调整系统与时钟树结构,确保选择了合适的RTC时钟源(LSE/LSI)[^2]; 3. 切换到“Peripherals”标签页找到RTC组件,并勾选Enable复选框激活该外设; 4. 如果计划利用RTC产生的溢出或报警条件发起硬件级的CPU唤醒请求,则还需进一步确认WakeUp Pin及有关IRQ通道已被适当配置[^5]; 5. 对于希望实现更精细控制的应用场景而言,可以考虑自定义ASYNCH_PRESCALER和SYNCH_PREDIVIDER两个寄存器中的数值,从而精确调控RTC计数速率; 6. 完成上述所有步骤之后保存项目文件并通过生成代码向导创建适用于所选平台的基础框架工程; ```c // 示例:初始化RTC并开启秒级别中断 HAL_StatusTypeDef status; status = HAL_RTC_Init(&hrtc); if(status != HAL_OK){ // 错误处理... } __HAL_RCC_RTC_ENABLE(); __HAL_RTC_SECOND_IT_ENABLE(&hrtc); ```
