本文详细介绍了STP（生成树协议）的基本原理，包括选择根网桥、根端口和指定端口的过程。此外，还探讨了Cisco私有的PVST（按VLAN生成树）及其在网络中的应用，以及以太网端口聚合的概念和配置，以提升网络带宽和冗余。

SPT生成树协

一、STP协议介绍

1、 STP（Spanning Tree Protocol）（生成树协议）
逻辑上断开环路，防止广播风暴的产生。
当线路出现故障，断开的接口被激活，恢复通信，起备份线路的作用。
2、STP的算法
STP将一个环形网络生成无环拓朴的步骤：
第一步：选择根网桥（Root Bridge）
第二步：选择根端口（Root Ports）
第三步：选择指端口（Designated Ports）
3、选择根网桥（Root Bridge）
（1）如何选择根网桥？
根据网桥ID（BID）选择根网桥，谁的优先级小，谁就是根桥。如果优先级相同，谁的MAC 地址小谁就是根桥。
（2）什么是网桥ID（BID）？
每个网络只能有一个根桥，根桥具有最低的桥ID，根桥上的所有端口都是指派端口，选择根网桥的目的是为了给将生成的树形结构确定一个树根。
4、选择根端口（Root Ports）
（1）如何选择根端口？
在非根网桥上选择一个到根网桥最近的端口作为根端口选择根端口的依据是：
根路径成本（cost值）【从端口出发到根桥】最低
直连网桥的网桥ID最小
直连网桥的端口ID最小

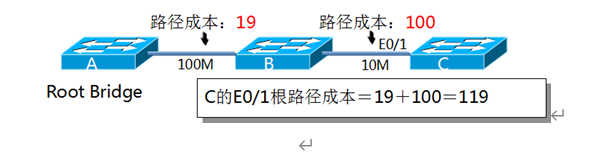

（2）什么是cost值？
根路径成本是网桥到根网桥的路径上所有链路的成本之和。
在这里插入图片描述
5、选择指定端口
选择指定端口的依据是：
在每个网段上，选择1个指定端口，根桥上的端口全是指定端口。
非根桥上的指定端口：
根路径成本【从非根桥到根桥】最低
端口所在的网桥的ID值较小
直连网桥的端口ID值
