HCIA学习笔记二十一：STP生成树的配置

一、STP生成树模式

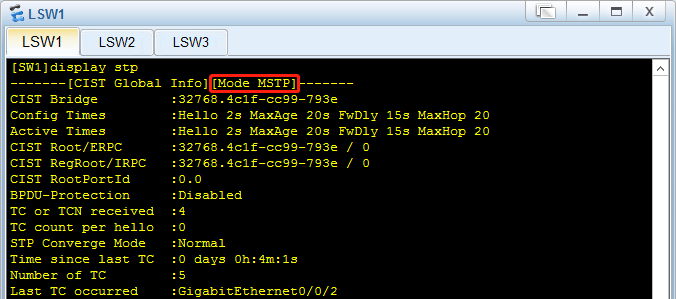

• 华为交换机在出厂的时候，实际已经启用了生成树，默认的生成树为MSTP：

\[SW1\]display stp

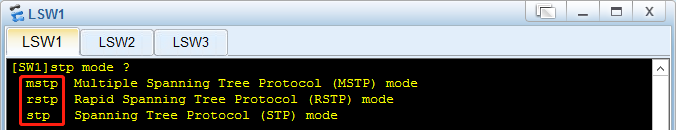

• 查看支持多少种生成树模式：

\[SW1\]stp mode ?

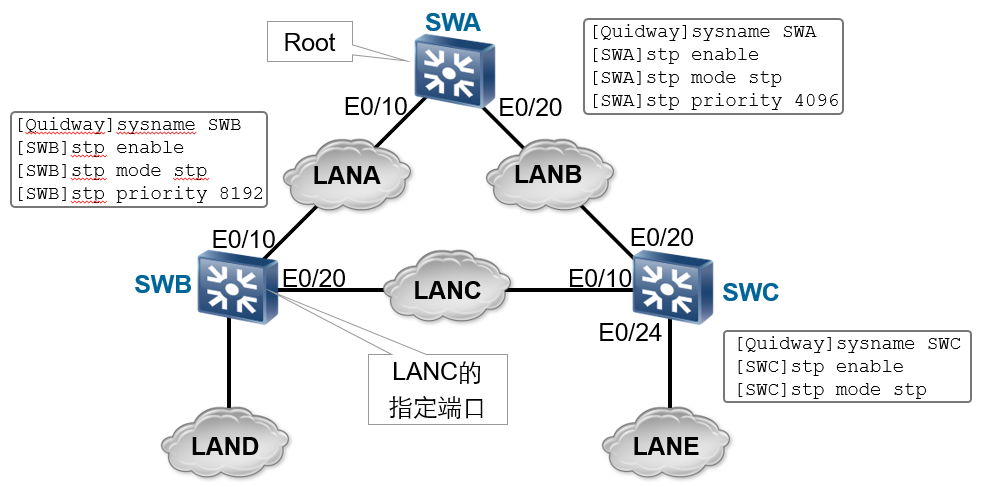

二、标准生成树STP基本配置

2.1、配置命令

2.2、验证STP全局状态

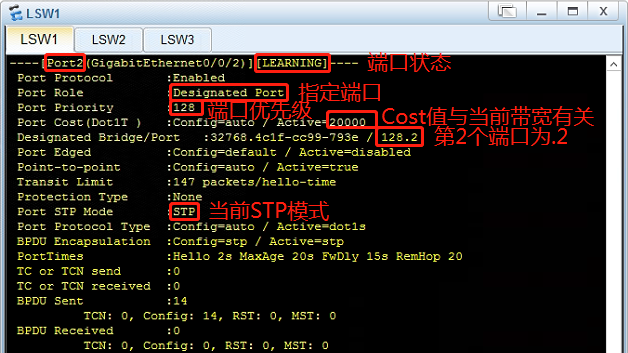

2.3、验证STP端口信息

三、标准生成树STP实验

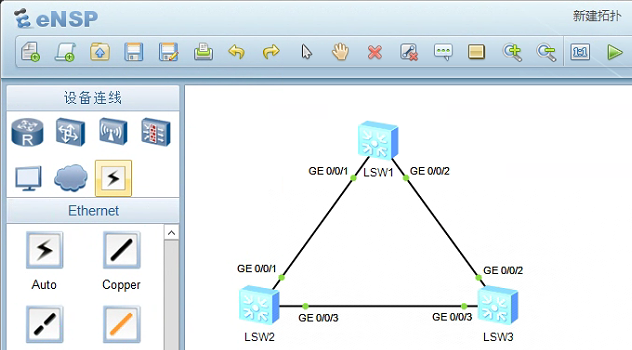

3.1、拓扑图

• 在交换机拖出3台S5700，然后选择设备连线，点击Copper进行设备接线，完成后开启设备。

3.2、STP模式配置

\[SW1\]stp mode stp
\[SW2\]stp mode stp
\[SW3\]stp mode stp

3.3、STP生成树查看

1）SW1查看：

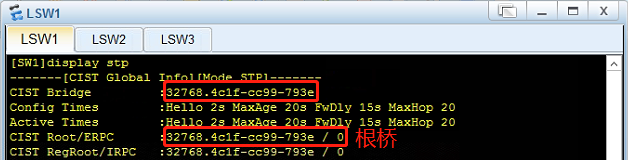

\[SW1\]display stp

• SW1的Bridge ID=根桥的Bridge ID，说明SW1是默认的根桥。

• 计时器含义：

• block端口如果20秒没有收到根桥的BPDU，就会进入Listening状态，15秒后进入Learning状态，接下来进入Forwarding状态。

• 转发时间：20秒；转发延迟15秒；根桥每隔2秒发一次BPDU；

• 根桥上所有的端口都是指定端口。

\[SW1\]display stp brief

2）SW2查看：

\[SW2\]display stp brief

3）SW3查看：

\[SW3\]display stp brief

3.4、根桥变更配置方法一

• 背景：让SW3作为根桥，让SW2作为备份根桥。

• 方法：把优先级的值调整为比其它交换机的小，即可让它成为根桥。

• 范围：优先级的范围不<0-61440>，它的值是4096的倍数。

\[SW3\]stp priority ?

1）SW3及SW2配置：

\[SW3\]stp priority 4096
\[SW2\]stp priority 8192

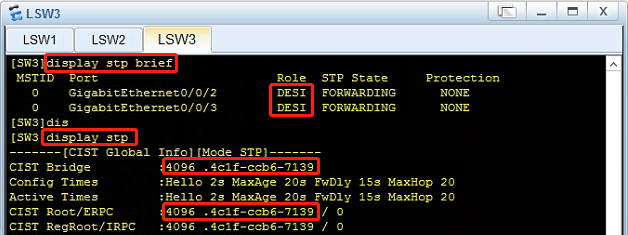

2）SW3查看：

• Bridge ID=根桥的Bridge ID，证明SW3已经变成了根桥；从两个端都是指定端口，也可以看出SW3是根桥。

3）SW2查看：

• 可以看到，SW2中离根桥近的g0/0/3变成了根端口，g0/0/1被选举为指定端口。

4）SW1查看：

• 可以看到，SW1中离根桥近的g0/0/2变成了根端口，g0/0/1变成了预备端口，也就是成了阻塞端口。

3.5、根桥变更配置方法二

• 根桥配置

\[SW3\]stp root primary

• 备份根桥配置

\[SW2\]stp root secondary

0/0/1变成了预备端口，也就是成了阻塞端口。

3.5、根桥变更配置方法二

• 根桥配置

\[SW3\]stp root primary

• 备份根桥配置

\[SW2\]stp root secondary
