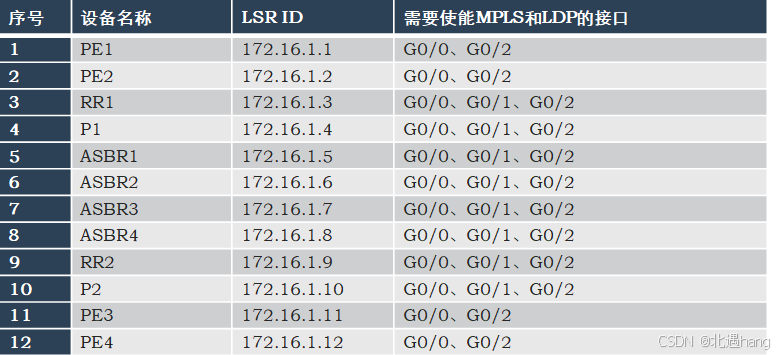

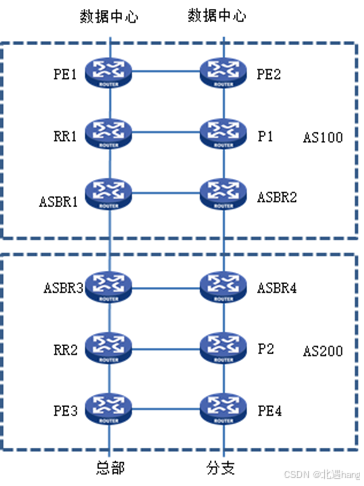

为了提高集团骨干网络的转发效率，集团计划在骨干网上部署MPLS。同时为部署MPLS VPN做好准备。要实现骨干网络的全网MPLS，需要在全网的每台设备上启用MPLS，并选用一种动态标签分配的方法。本集团选用的是LDP，因此还需要在每台设备上启用LDP。

配置步骤：

（1）配置LSR ID

LSR ID用来在MPLS网络中标识设备，在MPLS网络中唯一。通常会选用Loopback地址作为LSR ID。

（2）使能MPLS和LDP

使得普通的路由器能够处理MPLS数据包，可以进行MPLS标签分配。

有些路由器默认MPLS功能是开启的，需直接启用LDP即可。

（3）在接口下使能MPLS和LDP

只有具体接口使能了MPLS和LDP，该接口才能处理MPLS数据包。



代码如下

PE1
mpls lsr-id 172.16.1.1
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

PE2
mpls lsr-id 172.16.1.2
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

RR1
mpls lsr-id 172.16.1.3
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

P1
mpls lsr-id 172.16.1.4
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

ASBR1
mpls lsr-id 172.16.1.5
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

ASBR2
mpls lsr-id 172.16.1.6
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

ASBR3
mpls lsr-id 172.16.1.7
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

ASBR4
mpls lsr-id 172.16.1.8
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

RR2
mpls lsr-id 172.16.1.9
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

P2
mpls lsr-id 172.16.1.10
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/1
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

PE3
mpls lsr-id 172.16.1.11
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit

PE4
mpls lsr-id 172.16.1.12
mpls ldp
exit
interface g0/0
mpls enable
mpls ldp enable
interface g0/2
mpls enable
mpls ldp enable
exit
