酒店网络搭建

要求：

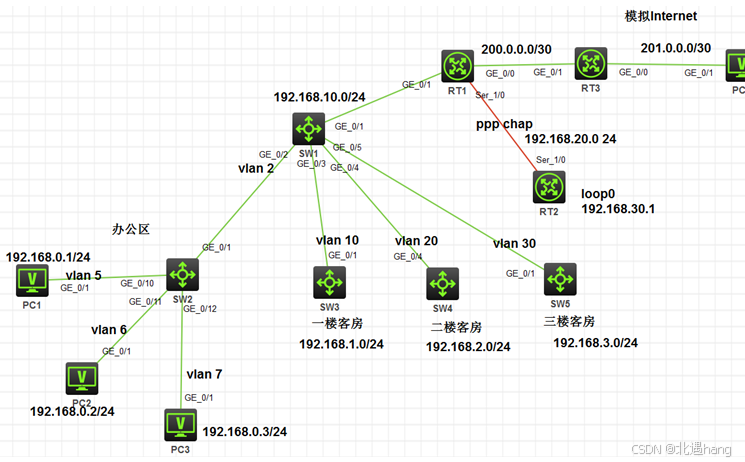

1. 网络拓扑如图，此为一酒店网络，RT3、PC4为模拟internet网络，IP地址规划如图。
2. RT1为酒店网络出口路由器，SW1为三层交换机，SW2、SW3、SW4、SW5均为二层交换机，增加接入接口。
3. 为减小广播域，进行VLAN划分，规划如图，每层客房为一个VLAN，拥有一个C类地址，各楼层的网关都在SW1的对应三层接口，客房用户自动获取IP地址。
4. 其中SW2下连区域为办公区域，办公区域的主机都使用固定IP地址，酒店总负责人为PC1，财务部主管PC2，后勤部主管PC3，要求做适当的配置，PC1可以和PC2、PC3通信，但PC2和PC3之间不可以互通。
5. 为获得全网互通，路由可达，在RT1、RT2、SW1上运行路由协议。
6. 出口路由器RT1上做NAPT，实现地址转换。运营商为该网络分配公网IP为202.0.0.2。
7. 最终使得局域网内互通，财务部主管不可以访问外网，其他各用户都能成功访问外网。

SW2
sysname SW2
vlan 1
vlan 5 to 7
interface GigabitEthernet1/0/1
port link-mode bridge
port link-type hybrid
port hybrid vlan 1 5 to 7 untagged
combo enable fiber
interface GigabitEthernet1/0/10
port link-mode bridge
port link-type hybrid
port hybrid vlan 1 5 to 7 untagged
port hybrid pvid vlan 5
combo enable fiber
interface GigabitEthernet1/0/11
port link-mode bridge
port link-type hybrid
port hybrid vlan 1 5 to 6 untagged
port hybrid pvid vlan 6
combo enable fiber
interface GigabitEthernet1/0/12
port link-mode bridge
port link-type hybrid
port hybrid vlan 1 5 7 untagged
port hybrid pvid vlan 7
combo enable fiber

SW1
sysname SW1
rip 1
undo summary
version 2
network 192.168.0.0
network 192.168.1.0
network 192.168.2.0
network 192.168.3.0
network 192.168.10.0
dhcp enable
dhcp server forbidden-ip 192.168.1.254
dhcp server forbidden-ip 192.168.2.254
dhcp server forbidden-ip 192.168.3.254
vlan 1
vlan 2
vlan 10
vlan 20
vlan 30
dhcp server ip-pool 1
gateway-list 192.168.1.254
network 192.168.1.0 mask 255.255.255.0
dhcp server ip-pool 2
gateway-list 192.168.2.254
network 192.168.2.0 mask 255.255.255.0
dhcp server ip-pool 3
gateway-list 192.168.3.254
network 192.168.3.0 mask 255.255.255.0
interface Vlan-interface2
ip address 192.168.0.254 255.255.255.0
interface Vlan-interface10
ip address 192.168.1.254 255.255.255.0
interface Vlan-interface20
ip address 192.168.2.254 255.255.255.0
interface Vlan-interface30
ip address 192.168.3.254 255.255.255.0
interface GigabitEthernet1/0/1
port link-mode route
combo enable fiber
ip address 192.168.10.1 255.255.255.0
interface GigabitEthernet1/0/2
port link-mode bridge
port access vlan 2
combo enable fiber
interface GigabitEthernet1/0/3
port link-mode bridge
port access vlan 10
combo enable fiber
interface GigabitEthernet1/0/4
port link-mode bridge
port access vlan 20
combo enable fiber
interface GigabitEthernet1/0/5
port link-mode bridge
port access vlan 30
combo enable fiber


RT1
rip 1
undo summary
version 2
network 192.168.10.0
default-route originate
ip route-static 0.0.0.0 0 200.0.0.2
interface g0/1
ip address 192.168.10.2 24
interface g0/0
ip address 200.0.0.1 30
quit
acl basic 2000
rule 1 deny source 192.168.0.2 0.0.0.0
rule 10 permit source any
nat address-group 1
address 202.0.0.2 202.0.0.2
quit
interface g0/0
nat outbound 2000 address-group 1

RT3
ip route-static 202.0.0.2 32 200.0.0.1
interface g0/1
ip address 200.0.0.2 30
interface g0/0
ip address 201.0.0.1 30

参考答案

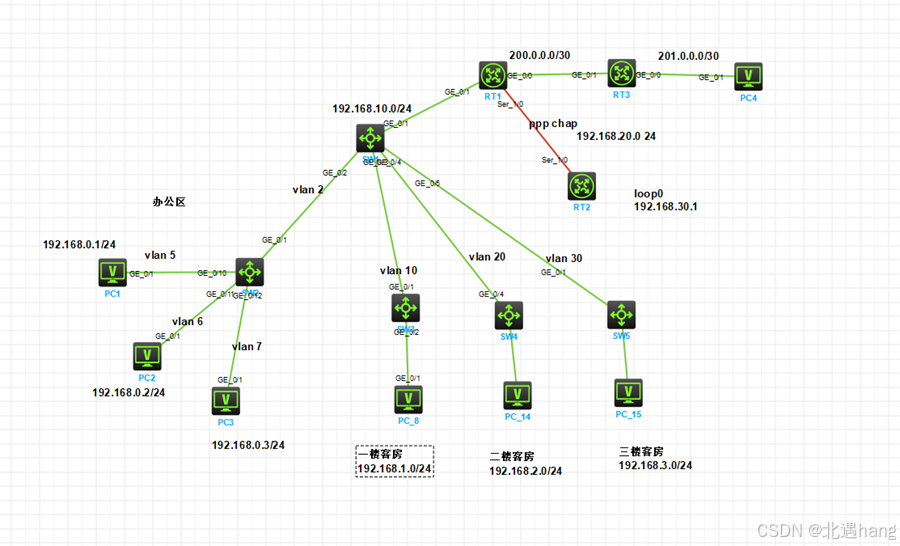

网络具体拓扑如下：

要求：

1、网络拓扑如图，此为一酒店网络，RT3、PC4为模拟internet网络，IP地址规划如图。

2、RT1为酒店网络出口路由器，SW1为三层交换机，SW2、SW3、SW4、SW5均为二层交换机，增加接入接口。

3、RT1和RT2之间通过PPP CHAP验证相连，其中RT1为主验。在RT1上做正确配置，使RT2可以TELNET到RT1。

4、为减小广播域，进行VLAN划分，规划如图，每层客房为一个VLAN，拥有一个C类地址，各楼层的网关都在SW1的对应三层接口，客房用户自动获取IP地址。

5、其中SW2下连区域为办公区域，办公区域的主机都使用固定IP地址，酒店总负责人为PC1，财务部主管PC2，后勤部主管PC3，要求做适当的配置，PC1可以和PC2、PC3通信，但PC2和PC3之间不可以互通。

6、为获得全网互通，路由可达，在RT1、RT2、SW1上运行RIPv2。

7、出口路由器RT1上做NAPT，实现地址转换。运营商为该网络分配公网IP为202.0.0.2。

8、最终使得局域网内互通，财务部主管不可以访问外网，其他各用户都能成功访问外网。

项目设计步骤

第一步：根据所给拓扑结构，正确连接设备。

第二步：正确配置IP地址。注意图中的连接以及IP地址是基于物理接口描述的，

第三步：为减小广播域，进行VLAN划分，规划如图，每层客房为一个VLAN，配置如下：

【SW1】vlan 10（创建VLAN 10）

vlan 20（创建VLAN 20）

vlan 30（创建VLAN 30）

interface GigabitEthernet1/0/3（进入GE1/0/3接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port access vlan 10（把access端口加入到VLAN 10）

 combo enable fiber（端口的光口被激活，使用光纤连接）

#

interface GigabitEthernet1/0/4（进入GE1/0/4接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port access vlan 20（把access端口加入到VLAN 20）

 combo enable fiber（端口的光口被激活，使用光纤连接）

#

interface GigabitEthernet1/0/5（进入GE1/0/5接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port access vlan 30（把access端口加入到VLAN 30）

 combo enable fiber（端口的光口被激活，使用光纤连接）

#

第四步：每层客房拥有一个C类地址，各楼层的网关都在SW1的对应三层接口，客房用户自动获取IP地址。

【SW1】

 dhcp enable（开启DHCP功能）

 dhcp server forbidden-ip 192.168.1.254

192.168.2.254

 dhcp server forbidden-ip 192.168.3.254

（用来配置全局不参与自动分配的IP地址）

dhcp server ip-pool 1（新建DHCP 服务器地址池1）

 gateway-list 192.168.1.254

（网关地址为192.168.1.254）

 network 192.168.1.0 mask 255.255.255.0

（配置DHCP地址池动态分配的IP地址网段）

#

dhcp server ip-pool 2（新建DHCP 服务器地址池2）

  gateway-list 192.168.2.254

（网关地址为192.168.2.254）

  network 192.168.2.0 mask 255.255.255.0

（配置DHCP地址池动态分配的IP地址网段）

#

dhcp server ip-pool 3（新建DHCP 服务器地址池2）

 gateway-list 192.168.3.254

（网关地址为192.168.2.254）

 network 192.168.3.0 mask 255.255.255.0

（配置DHCP地址池动态分配的IP地址网段）

#

interface Vlan-interface2（进入VLAN 2 接口视图）

 ip address 192.168.0.254 255.255.255.0

（配置此VLAN接口的IP地址）

#

interface Vlan-interface10（进入VLAN 10接口视图）

 ip address 192.168.1.254 255.255.255.0

（配置此VLAN接口的IP地址）

#

interface Vlan-interface20（进入VLAN 20接口视图）

 ip address 192.168.2.254 255.255.255.0

（配置此VLAN接口的IP地址）

#

interface Vlan-interface30（进入VLAN 30接口视图）

 ip address 192.168.3.254 255.255.255.0

（配置此VLAN接口的IP地址）

interface GigabitEthernet1/0/1（进入G1/0/1接口视图）

 port link-mode route （修改接口链接类型）

 combo enable fiber

 ip address 192.168.10.2 255.255.255.0 （配置此接口的IP地址）

第五步：SW2下连区域为办公区域，办公区域的主机都使用固定IP地址，酒店总负责人为PC1，财务部主管PC2，后勤部主管PC3，要求做适当的配置，PC1可以和PC2、PC3通信，但PC2和PC3之间不可以互通。

主机配置正确IP地址，

【SW2】

vlan 5 to 7（创建VLAN5 VLAN6 VLAN7）

interface GigabitEthernet1/0/1（进入GE1/0/1接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port link-type hybrid（端口类型为hybrid端口）

 port hybrid vlan 1 5 to 7 untagged

（端口转发VLAN1 VLAN5-VLAN7的报文时去掉VLAN TAg）

 combo enable fiber（端口的光口被激活，使用光纤连接）

#

interface GigabitEthernet1/0/2（进入GE1/0/2接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port link-type hybrid（端口类型为hybrid端口）

 port hybrid vlan 1 5 to 7 untagged

（端口转发VLAN1 VLAN5-VLAN7的报文时去掉VLAN TAg）

port hybrid pvid vlan 5（端口的pvid值为5）

 combo enable fiber（端口的光口被激活，使用光纤连接）

#

interface GigabitEthernet1/0/3（进入GE1/0/3接口）

 port link-mode bridge（端口配置模式为二层交换端口）

 port link-type hybrid（端口类型为hybrid端口）

 port hybrid vlan 1 5 to 6 untagged

（端口转发VLAN1 VLAN5-VLAN6的报文时去掉VLAN TAg）

 port hybrid pvid vlan 6（端口的pvid值为6）

  combo enable fiber（端口的光口被激活，使用光纤连接）

#

interface GigabitEthernet1/0/4（进入GE1/0/4接口）

 port link-mode bridge（端口配置模式为二层交换端口）

  port link-type hybrid（端口类型为hybrid端口）

 port hybrid vlan 1 5 7 untagged

（端口转发VLAN1 VLAN5-VLAN7的报文时去掉VLAN TAg）

port hybrid pvid vlan 7（端口的pvid值为7）

combo enable fiber（端口的光口被激活，使用光纤连接）

第六步：为获得全网互通，路由可达，在RT1、RT2、SW1上运行RIPv2

【SW1】

rip 1（启动RIP并进入RIP进程1）

 undo summary（关闭自动路由聚合功能）

 version 2（rip的版本为2）

 network 192.168.0.0（指定网段使能RIP）

 network 192.168.1.0

 network 192.168.2.0

 network 192.168.3.0

 network 192.168.10.0

[RT1]

#

rip 1（启动RIP并进入RIP进程1）

 undo summary（关闭自动路由聚合功能）

 version 2（rip的版本为2）

 network 192.168.10.0（指定网段使能RIP）

 network 192.168.20.0

[RT2]

rip 1（启动RIP并进入RIP进程1）

 undo summary（关闭自动路由聚合功能）

 version 2（rip的版本为2）

 network 192.168.20.0（指定网段使能RIP）

 network 192.168.30.0

第六步：出口路由器RT1上做NAPT，实现地址转换。运营商为该网络分配公网IP为202.0.0.2。

【RT1】

interface GigabitEthernet0/0（进入GE00/0接口）

  port link-mode route（以太网接口工作在三层模式）

 combo enable copper（端口的电口被激活，使用双绞线连接）

 ip address 200.0.0.1 255.255.255.252

（设置接口的IP地址）

 nat outbound 2000 address-group 1

（配置出方向符合ACL2000的使用地址组1进行动态地址转换）

#

#

acl basic 2000（定义基本ACL 2000）

 rule 0 deny source 192.168.0.2 0

（定义规则0禁止源地址为192.168.0.20）

 rule 5 permit

（定义规则5模式为允许）

#

nat address-group 1（创建地址组1）

  address 202.0.0.2 202.0.0.2

（定义地址组中的地址范围）

#

第七步：最终使得局域网内互通，财务部主管不可以访问外网，其他各用户都能成功访问外网。

在各三层设备上配置静态路由，指向出局域网方向，在NAT处配置ACL进行阻止财务主管地址转换，从而达到不可访问外网。

#

acl basic 2000（定义基本ACL 2000）

 rule 0 deny source 192.168.0.2 0

（定义规则0禁止源地址为192.168.0.20）

 rule 5 permit

（定义规则5模式为允许）
